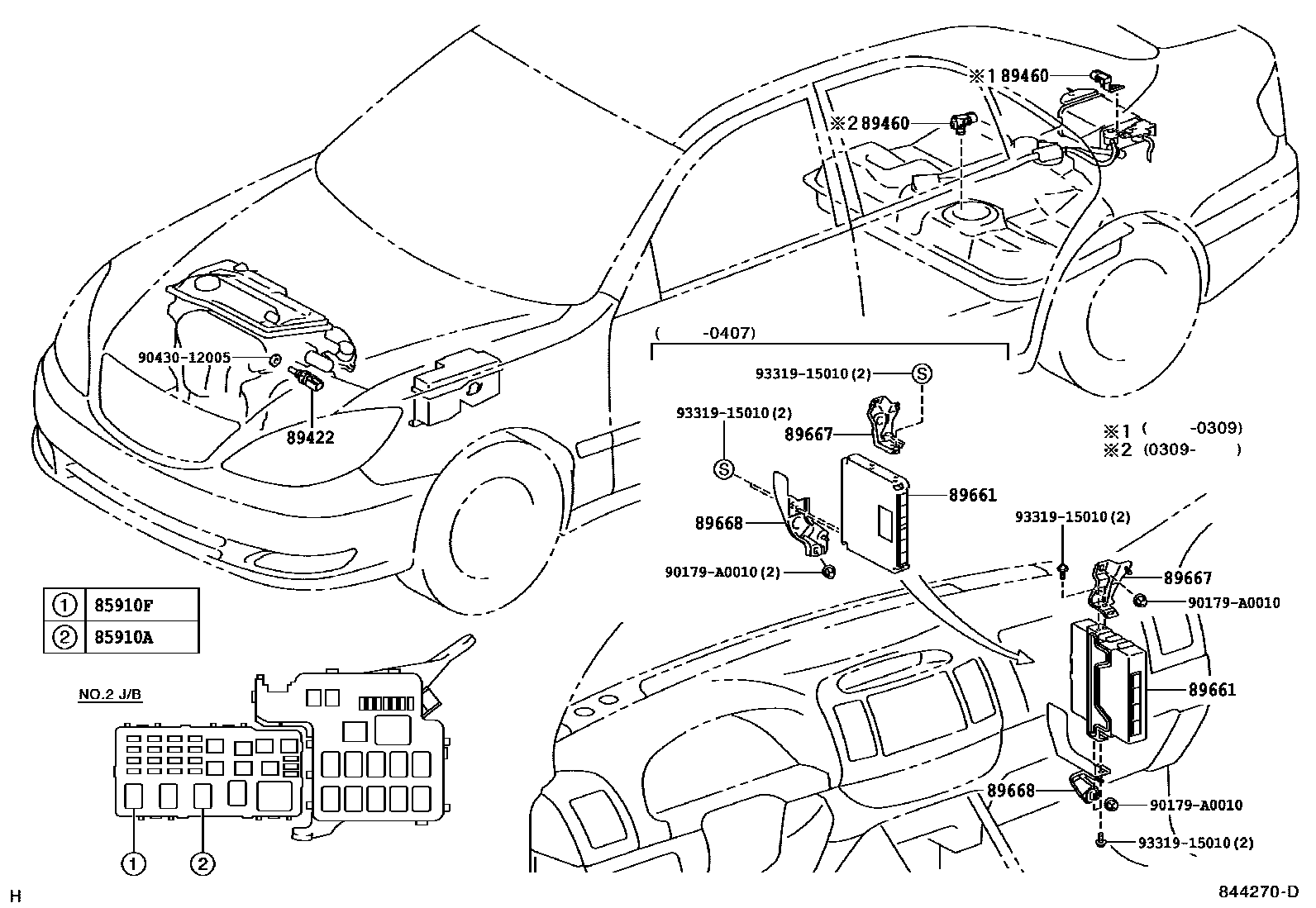

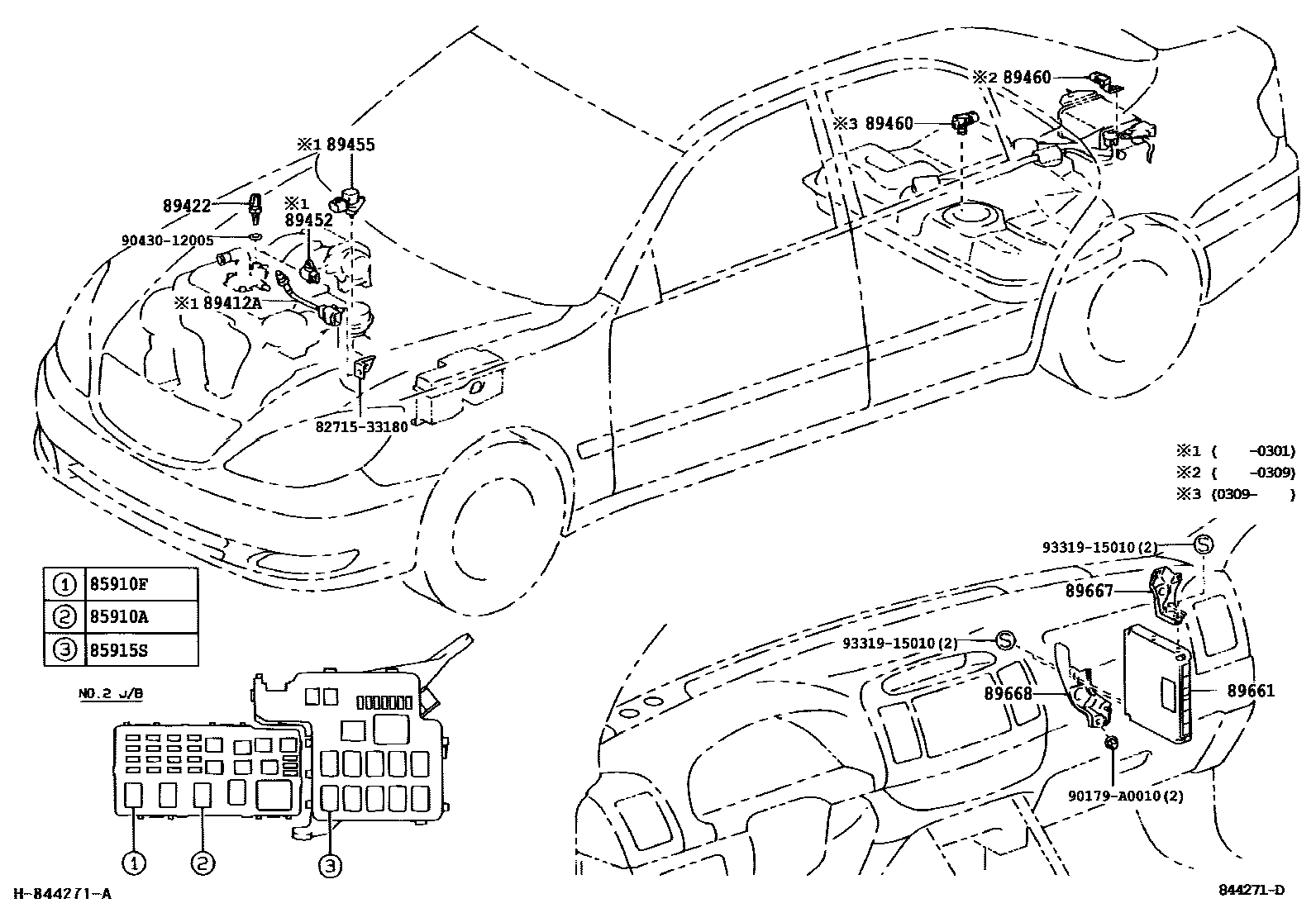

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87026 · 90084-98031 |
| 85910F | ECU relay (for EFI) | 90080-87026 · 90084-98031 |
| 85915S | Heater relay (for air-fuel ratio sensor) | 90080-87026 · 90084-98031 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-33050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-06010 · 89422-16010 · 89422-33020 · 89422-33030 · 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-30150 |
| 89455 | EGR valve position sensor | 89455-33020 |
| 89460 | Steam pressure sensor assembly | 89460-07030 · 89461-06040 · 89461-0C010 |
| 89661 | Engine control ECU | 89661-06A00 · 89661-06A01 · 89661-06A02 · 89661-06A10 · 89661-06A11 · 89661-06A20 · 89661-06A30 · 89661-06A40 · 89661-06A41 · 89661-06B00 · 89661-06B01 · 89661-06B10 · 89661-06B11 · 89661-06B30 · 89661-06B40 · 89661-06B50 · 89661-06D91 · 89661-06E01 · 89661-06F20 · 89661-06F30 · 89661-0X010 · 89661-0X020 · 89661-0X030 · 89661-0X040 · 89661-0X050 · 89661-0X140 · 89666-06210 · 89666-06211 · 89666-06220 · 89666-06240 · 89666-06250 · 89666-06251 · 89666-06253 · 89666-06254 · 89666-06510 · 89666-06511 · 89666-06520 · 89666-06530 · 89666-06531 |
| 89667 | Engine control ECU bracket | 89667-06080 · 89667-06090 |
| 89668 | No. 2 engine control ECU bracket | 89668-06080 · 89668-06090 |
