Toyota CAMRY 线束和卡夹 — Figure 8202

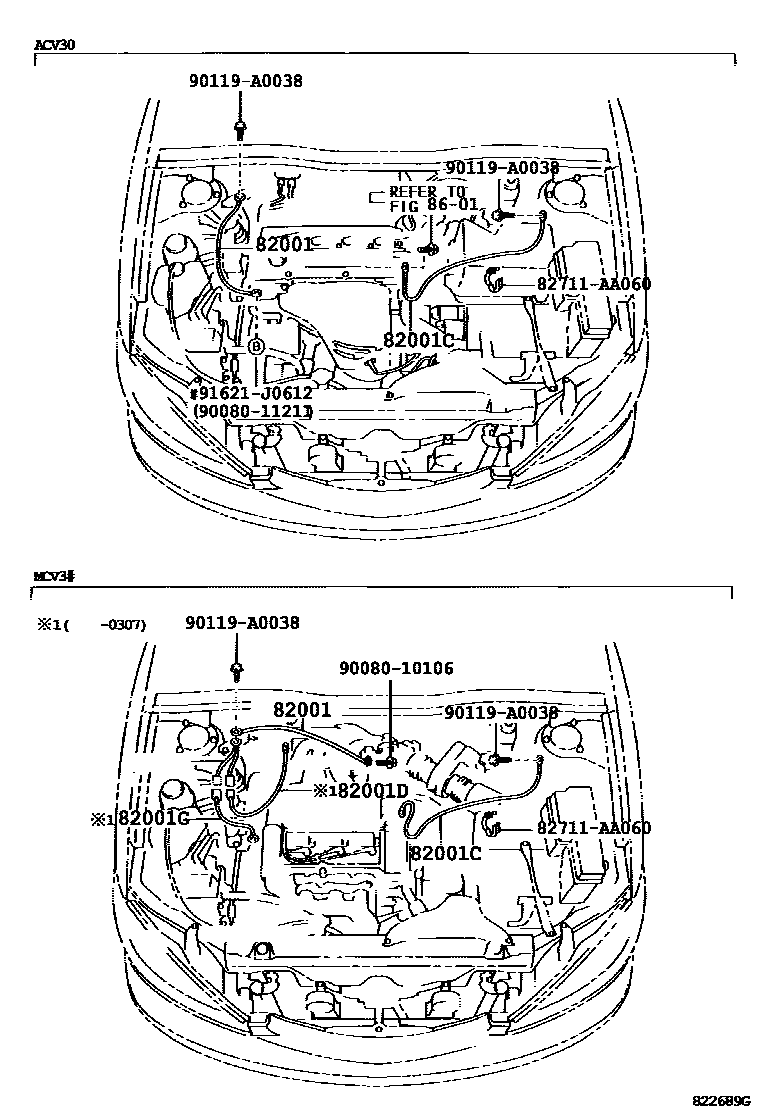

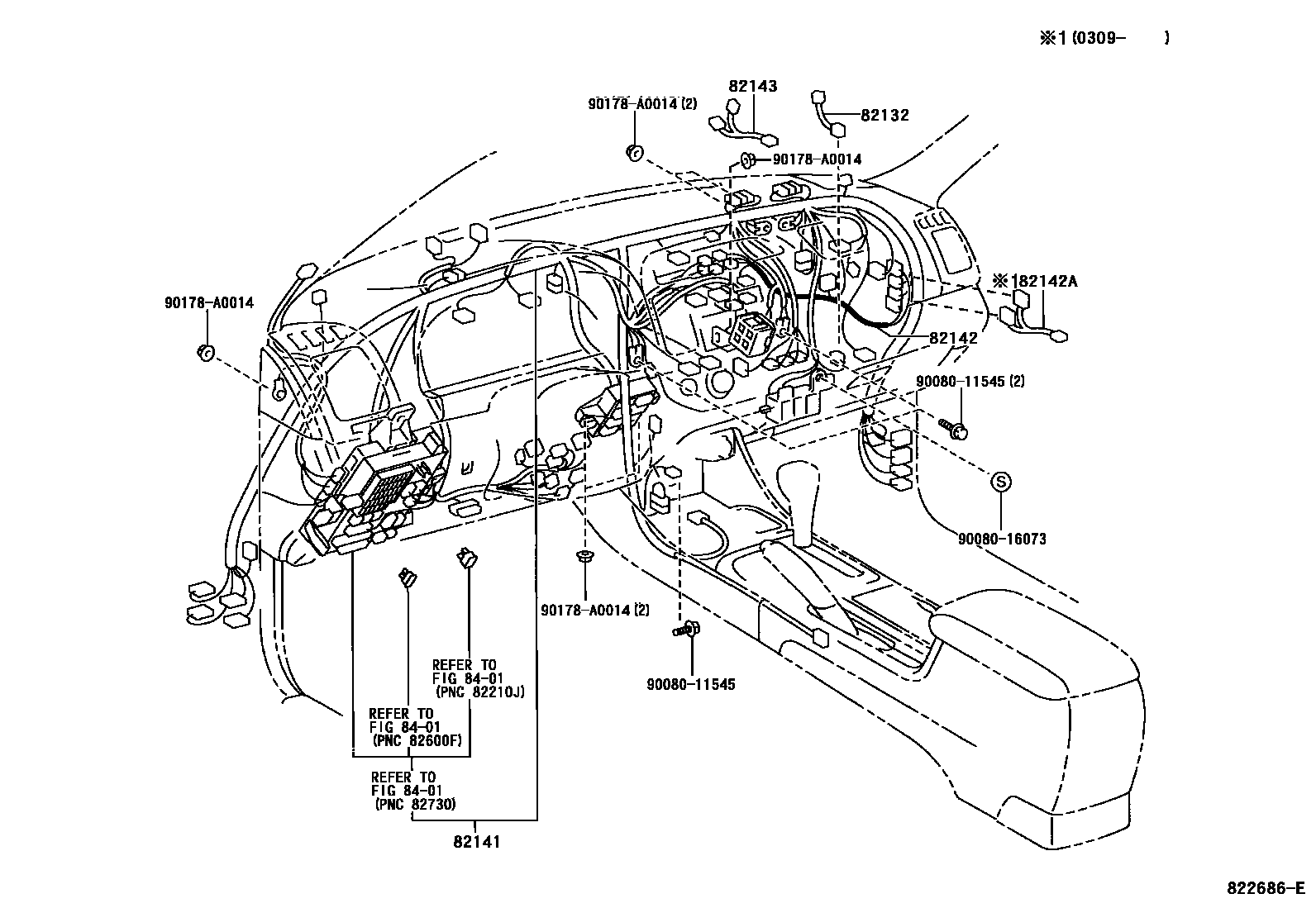

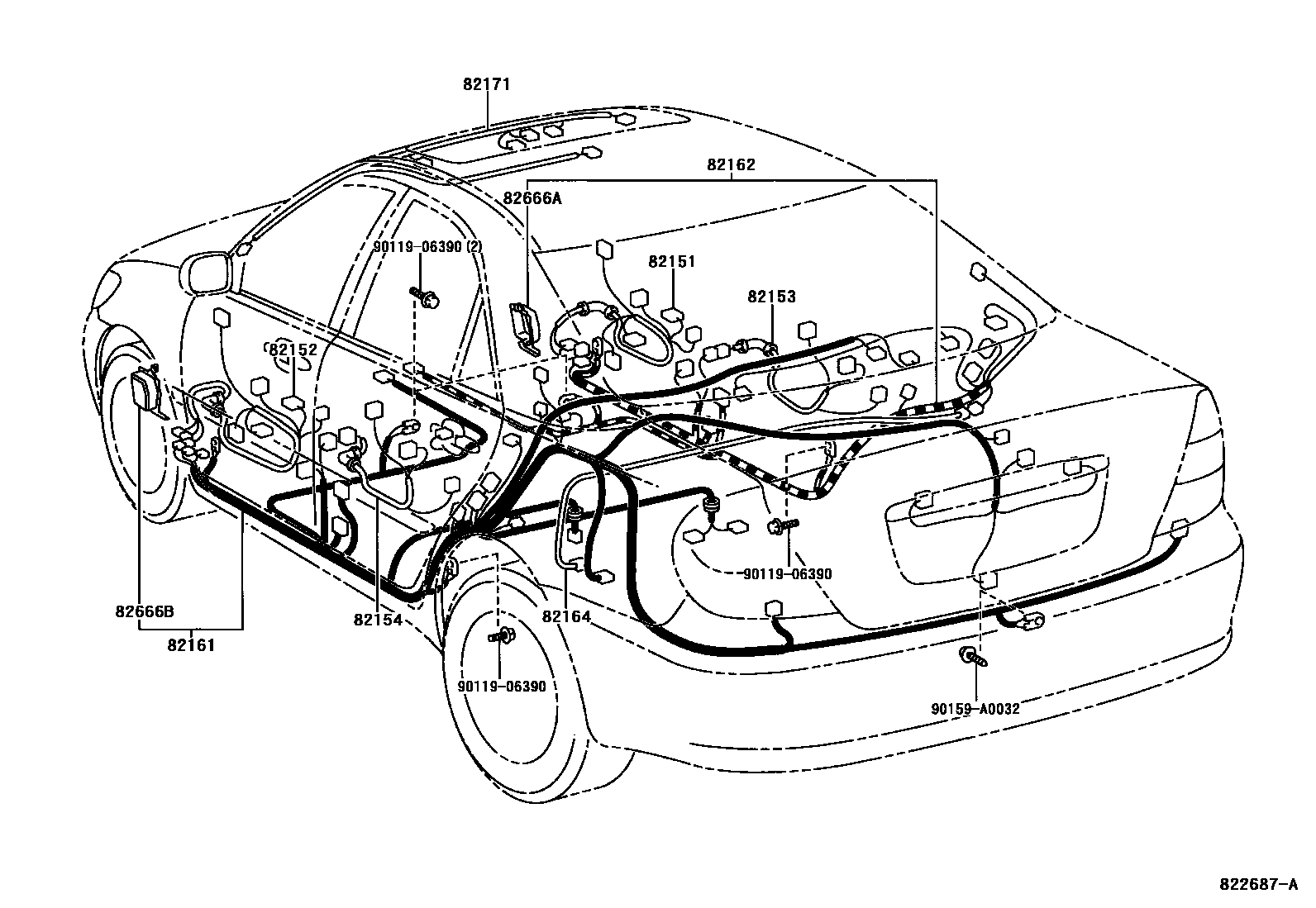

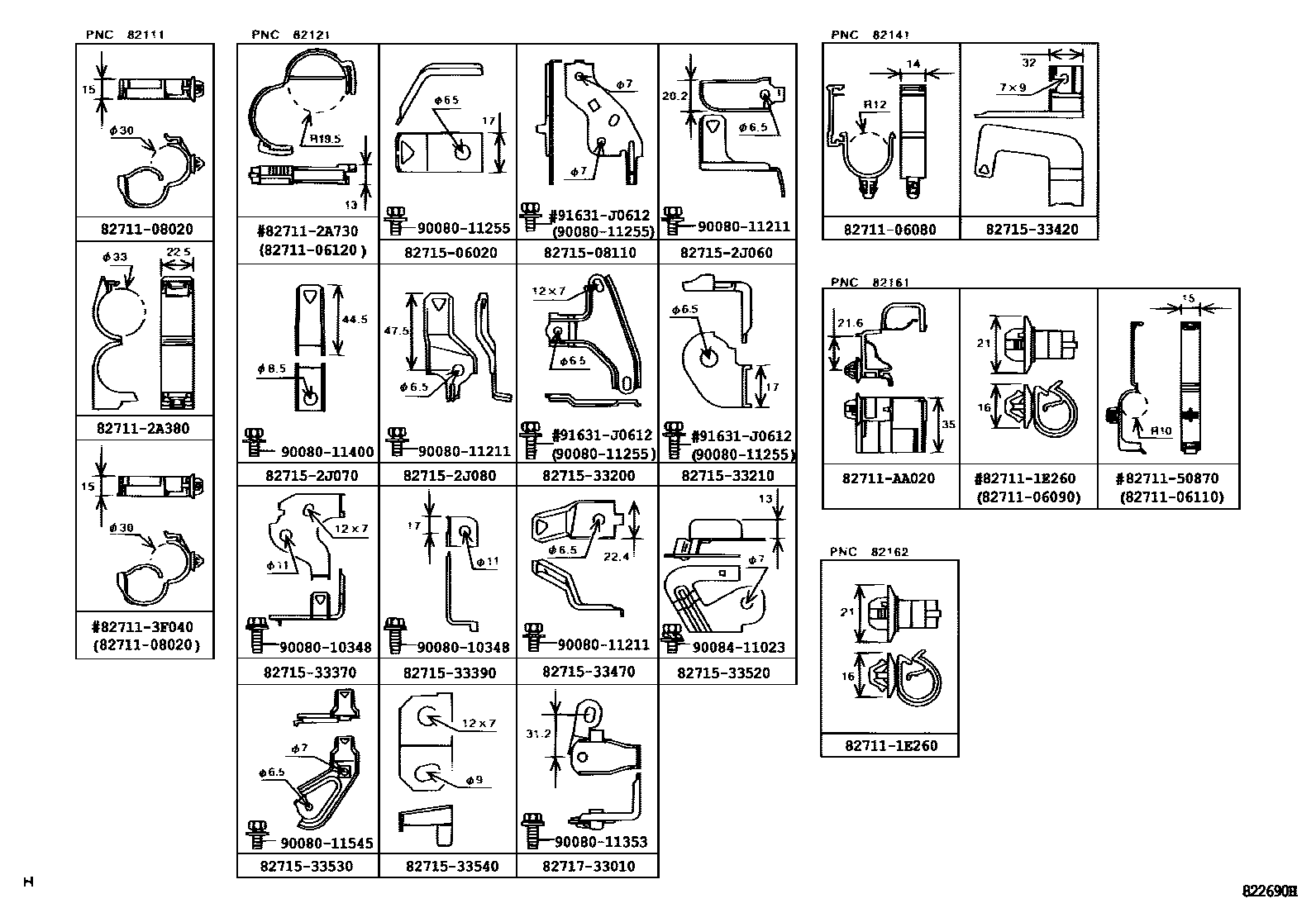

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 31 PNC and OE references.
PNC and OE references

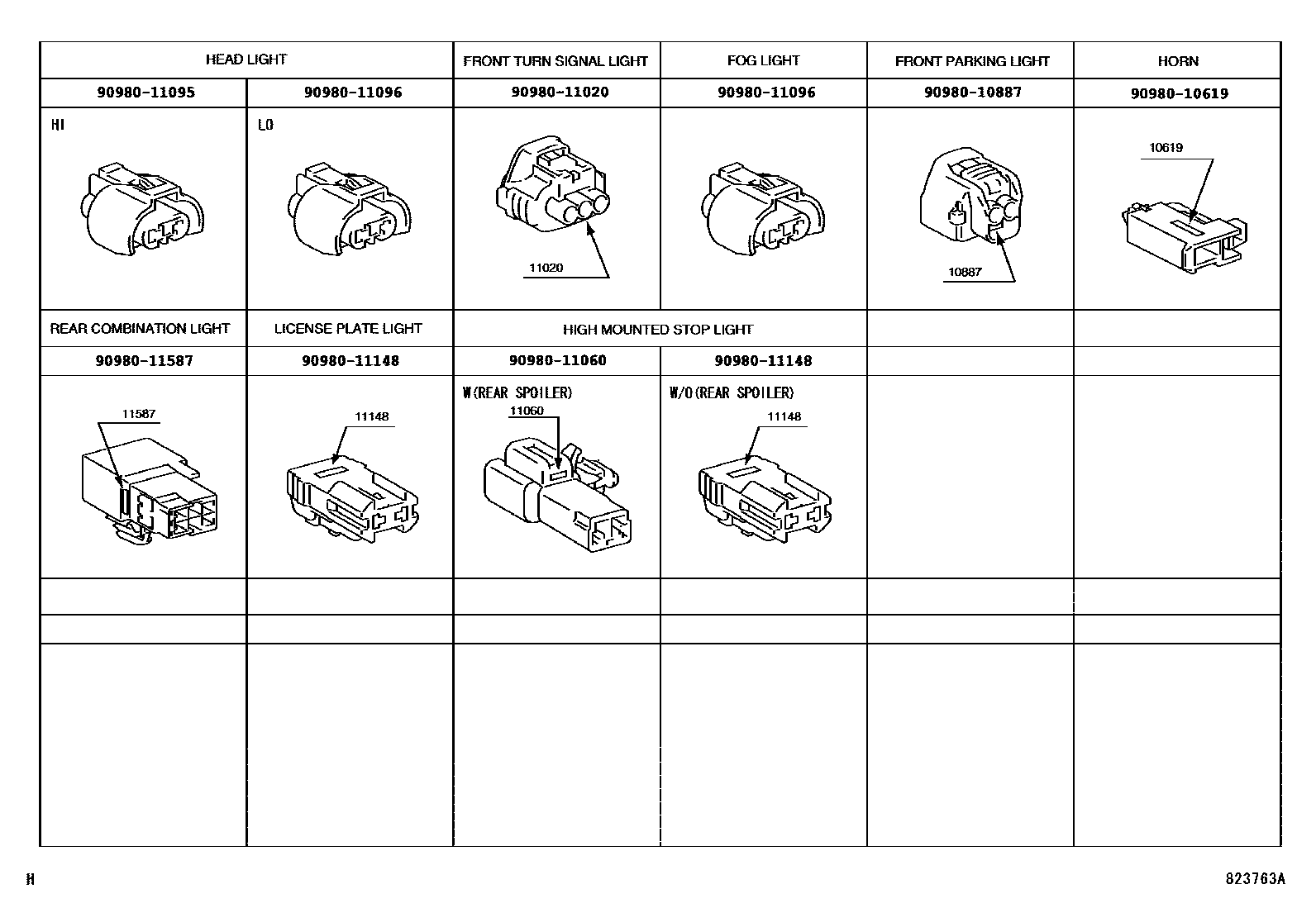

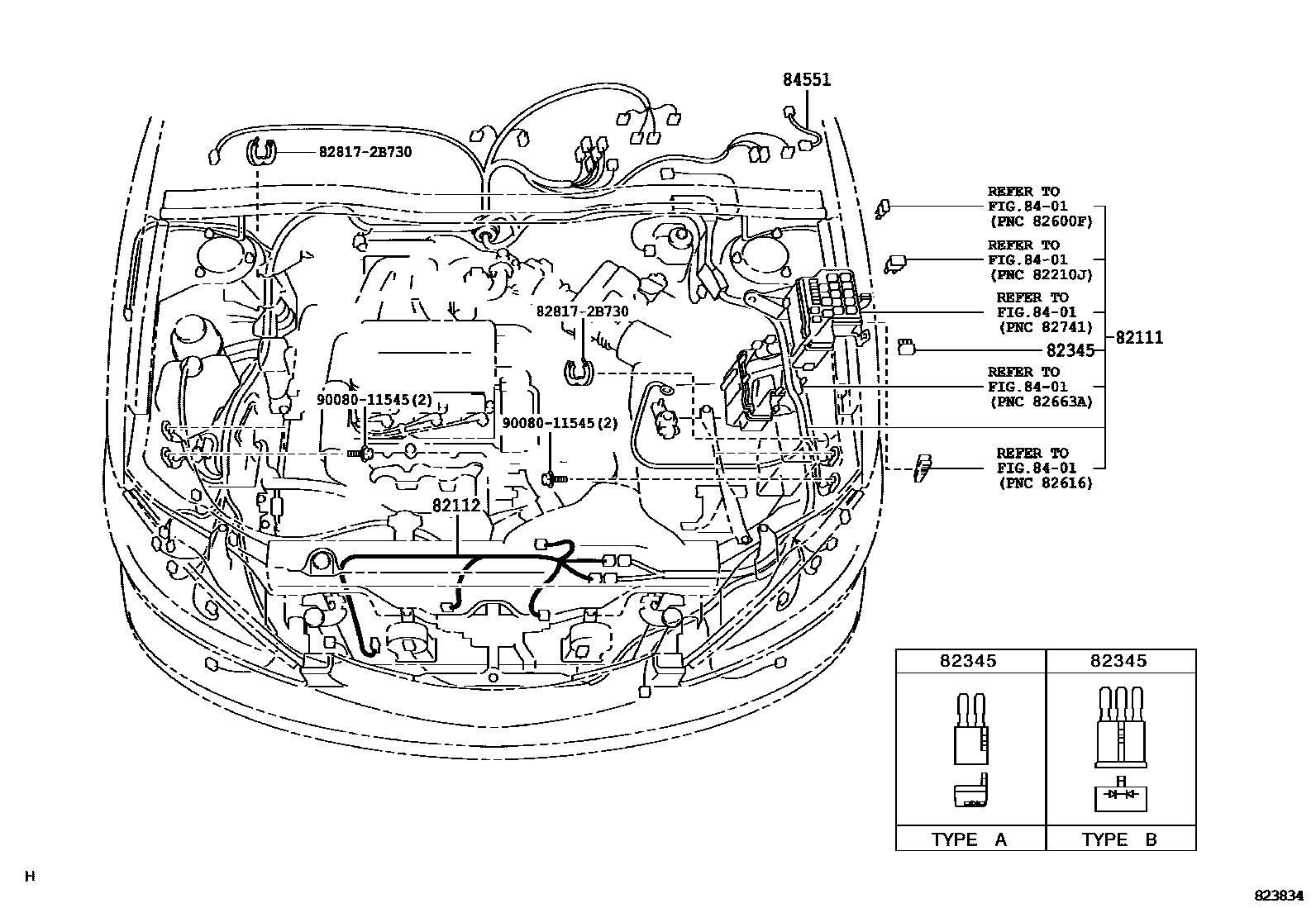

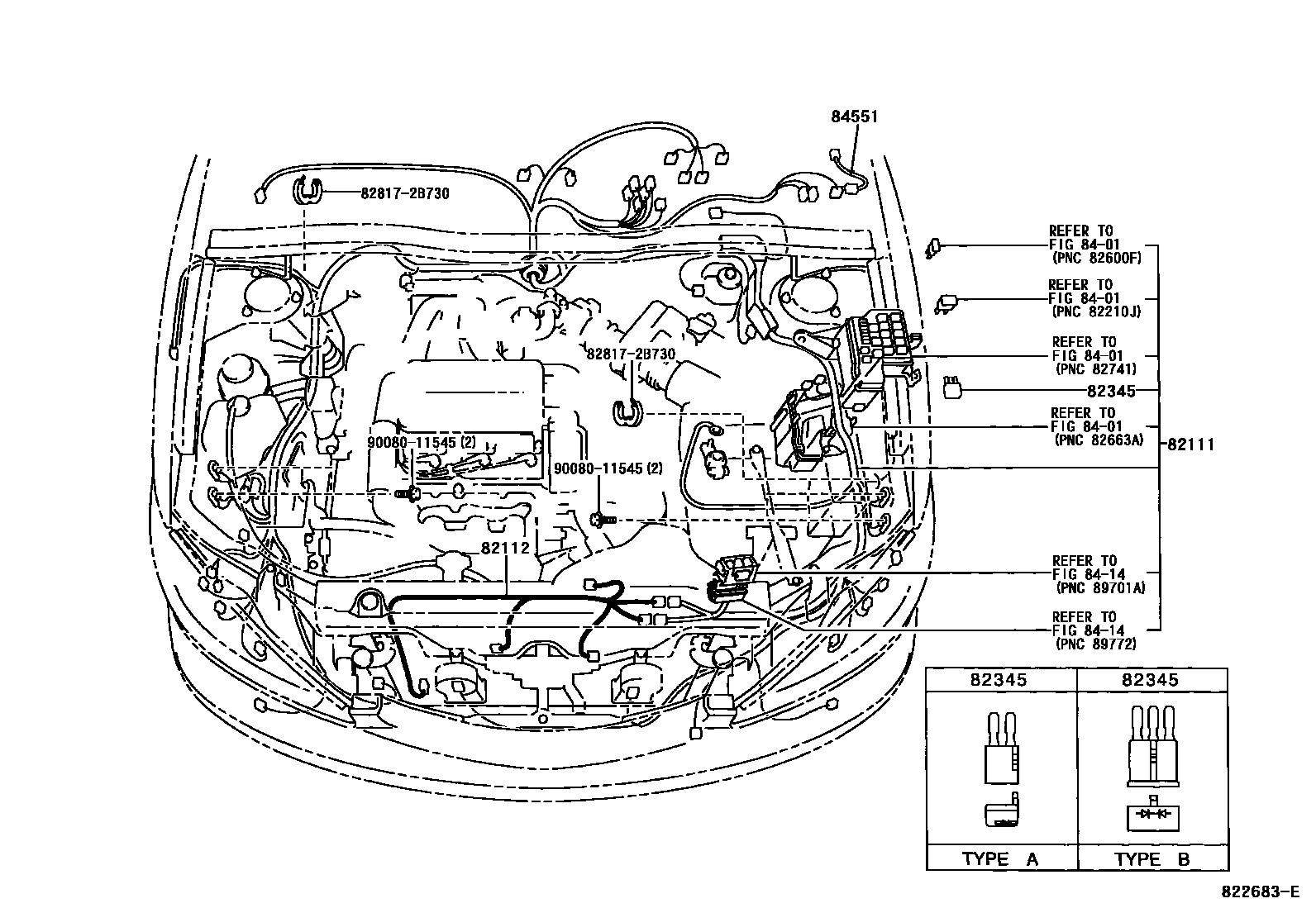

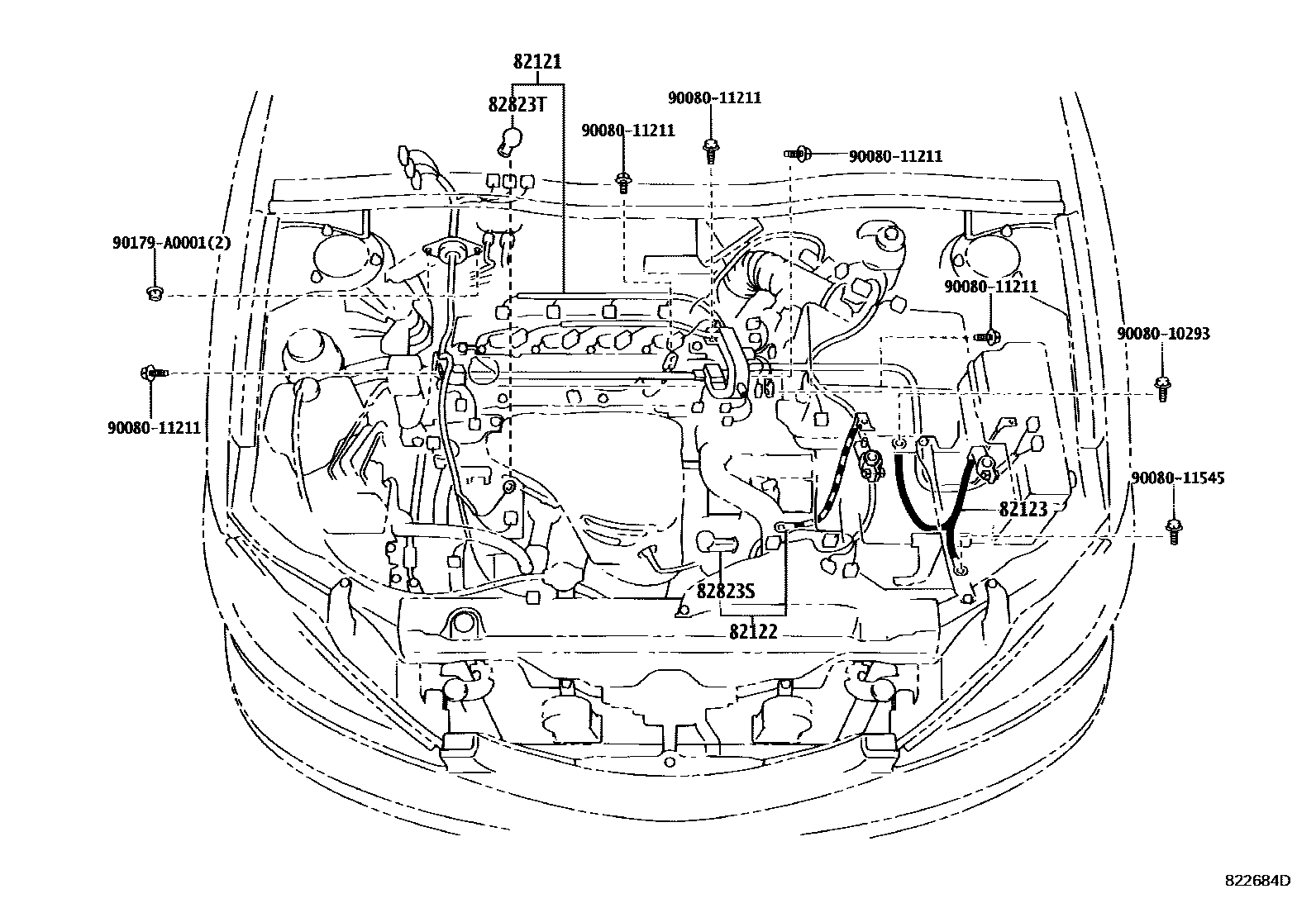

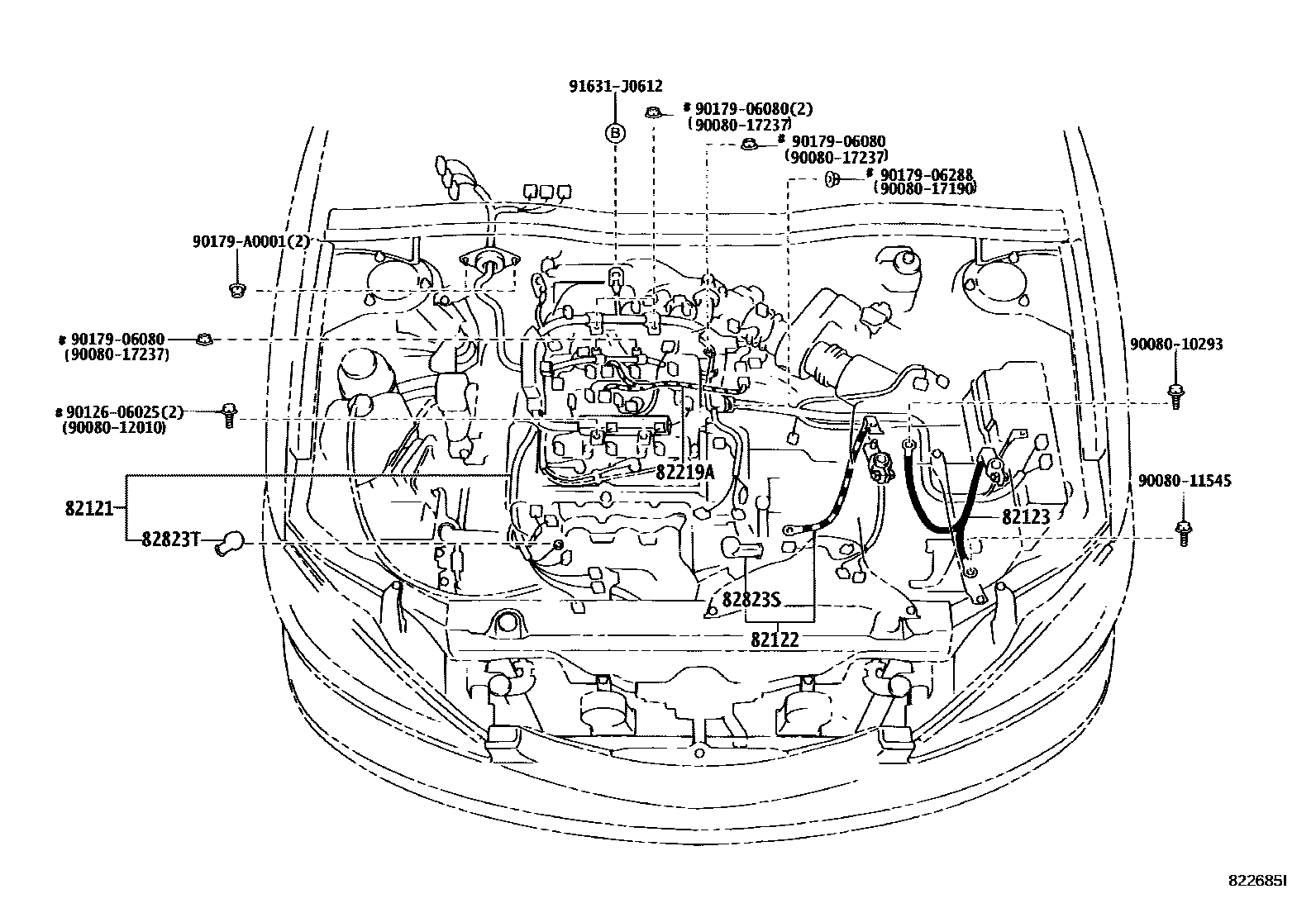

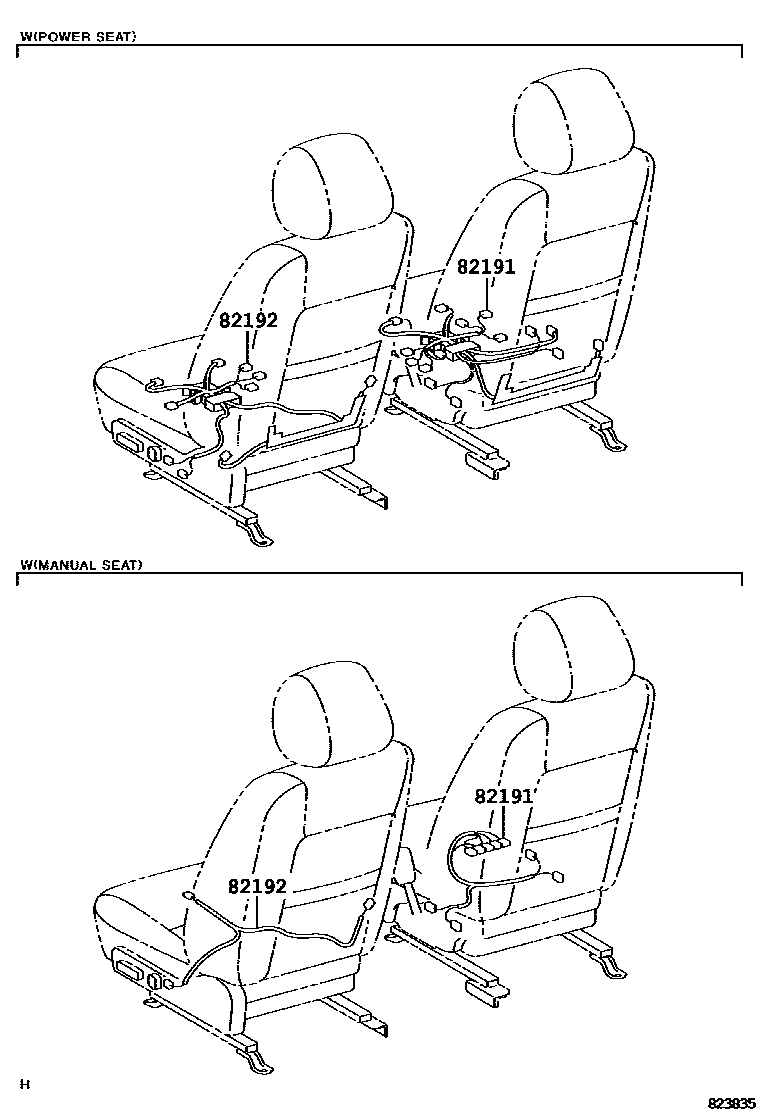

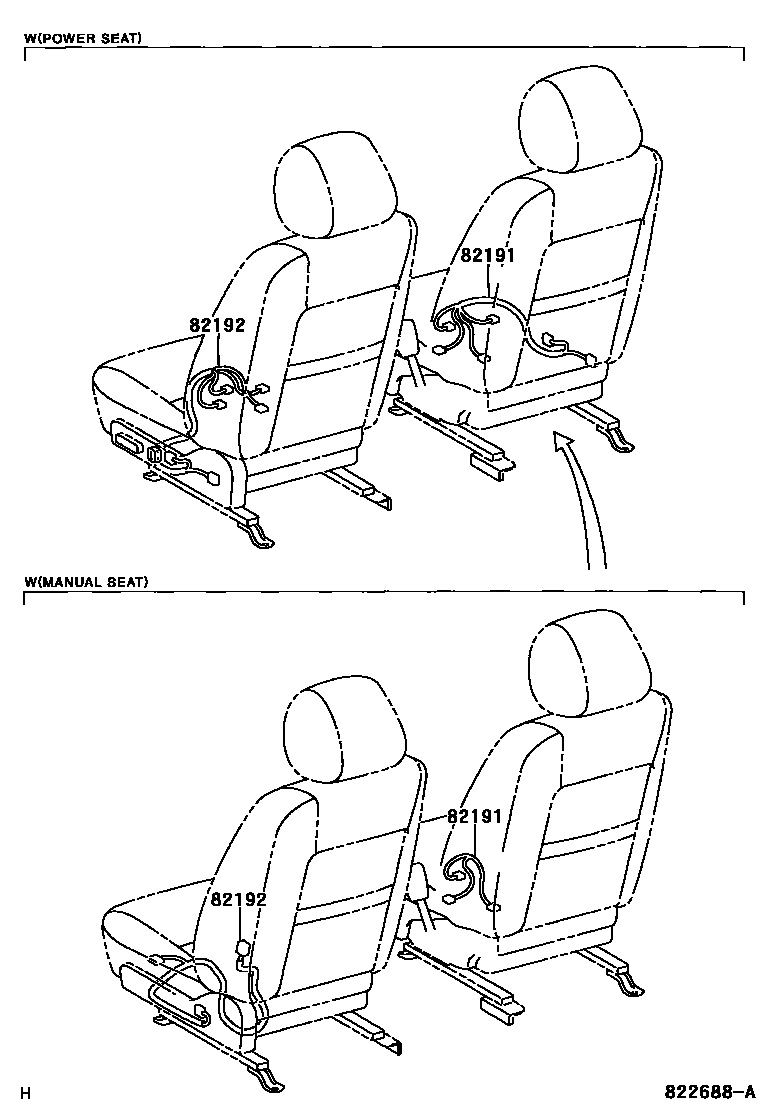

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90084-98003 · 90084-98059 · 90980-A7001 |
| 82001C | Connection cable No. 2 | 90084-98055 |
| 82001D | Connection cable No. 3 | 90084-98004 |
| 82001G | No. 4 connecting cable | 90084-98006 |
| 82111 | Engine room main wiring harness | 82111-06A00 · 82111-06A10 · 82111-06A20 · 82111-06A40 · 82111-06A50 · 82111-06A60 · 82111-06C81 · 82111-06C91 · 82111-06D01 · 82111-06D11 · 82111-06D21 · 82111-06D31 · 82111-06D41 · 82111-06D51 · 82111-06D61 · 82111-06D71 · 82111-06D81 · 82111-06D91 · 82111-06E01 · 82111-06E11 · 82111-06E21 · 82111-06E31 · 82111-06E41 · 82111-06E51 · 82111-06E61 · 82111-06E71 · 82115-06080 · 82115-06081 · 82115-06082 · 82115-06470 · 82115-06471 · 82115-06472 · 82115-06480 · 82115-06481 · 82115-06482 · 82115-06490 · 82115-06491 · 82115-06492 · 82115-06690 · 82115-06691 · 82115-06700 · 82115-06701 · 82115-06702 · 82115-06710 · 82115-06711 · 82115-06712 · 82115-06720 · 82115-06721 · 82115-06722 · 82116-06040 · 82116-06041 · 82116-06050 · 82116-06051 · 82116-06052 · 82116-06060 · 82116-06061 · 82116-06062 · 82116-06070 · 82116-06071 · 82116-06072 · 82116-06080 · 82116-06081 · 82116-06082 · 82116-06090 · 82116-06091 · 82116-06092 · 82116-06100 · 82116-06101 · 82116-06102 · 82116-06110 · 82116-06111 · 82116-06112 |
| 82112 | Engine room wiring harness No. 2 | 82112-06010 · 82112-06020 · 82112-06030 · 82112-06040 |
| 82121 | Engine wiring harness | 82121-06550 · 82121-06551 · 82121-06560 · 82121-06570 · 82121-06590 · 82121-06591 · 82121-06592 · 82121-06600 · 82121-06730 · 82121-06731 · 82121-06740 · 82121-06741 |
| 82122 | Engine No. 2 wiring harness | 82122-06020 · 82122-06050 |
| 82123 | Engine No. 3 wiring harness | 82123-06030 · 82123-06070 |
| 82132 | Front No. 2 wiring harness | 82132-06010 |
| 82141 | Dashboard wiring harness | 82141-06810 · 82141-06820 · 82141-06830 · 82141-06840 · 82141-06A00 · 82141-06A10 · 82141-06A20 · 82141-06A30 · 82141-06A40 · 82141-06A50 · 82141-06A60 · 82141-06A70 · 82141-06A80 · 82141-06A90 · 82141-06B00 · 82141-06D80 · 82141-06D91 · 82141-06E01 · 82141-06E11 · 82141-06E20 · 82141-06E31 · 82141-06E41 · 82141-06E51 · 82141-06E61 · 82141-06E71 · 82141-06E81 · 82141-06E91 · 82141-06F01 · 82141-06F11 · 82141-06F21 · 82141-06F31 · 82141-06F41 · 82141-06F51 · 82141-06F61 · 82141-06F70 · 82141-06F80 · 82141-06F90 · 82141-06G00 · 82141-06G10 · 82141-06G20 · 82141-06G30 · 82141-06G40 · 82141-06G50 · 82141-06G60 · 82141-06G71 · 82141-06G81 · 82141-06G91 · 82145-06050 · 82145-06051 · 82145-06052 · 82145-06070 · 82145-06071 · 82145-06072 · 82145-06080 · 82145-06081 · 82145-06082 · 82145-06090 · 82145-06100 · 82145-06101 · 82145-06102 · 82145-06110 · 82145-06120 · 82145-06121 · 82145-06122 · 82145-06130 · 82145-06140 · 82145-06141 · 82145-06142 · 82145-06150 · 82145-06151 · 82145-06152 · 82145-06160 · 82145-06161 · 82145-06162 · 82145-06170 · 82145-06171 · 82145-06172 · 82145-06180 · 82145-06181 · 82145-06182 · 82145-06190 · 82145-06191 · 82145-06192 · 82145-06200 · 82145-06201 · 82145-06202 · 82145-06230 · 82145-06231 · 82145-06320 · 82145-06321 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06070 · 82142-06120 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-06090 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06040 · 82143-06050 |
| 82151 | Right front door wiring harness | 82151-06580 · 82151-06581 · 82151-06590 · 82151-06591 · 82151-AA200 · 82151-AA210 |
| 82152 | Left front door wiring harness | 82152-06670 · 82152-06671 · 82152-06680 · 82152-06681 · 82152-06690 · 82152-06691 · 82152-AA160 · 82152-AA170 · 82152-AA180 |
| 82153 | Rear door wiring harness No. 1 | 82153-06090 · 82153-AA030 |
| 82154 | Rear door wiring harness No. 2 | 82154-06090 · 82154-AA010 |
| 82161 | floor wiring harness | 82161-06A90 · 82161-06B00 · 82161-06B10 · 82161-06B20 · 82161-06B30 · 82161-06B40 · 82161-06B50 · 82161-06B60 · 82161-AA300 · 82161-AA301 · 82161-AA310 · 82161-AA311 · 82161-AA320 · 82161-AA321 · 82161-AA330 · 82161-AA390 · 82161-AA400 · 82161-AA410 · 82161-AA411 · 82161-AA420 · 82161-AA421 · 82161-AA510 · 82161-AA520 |
| 82162 | Floor wiring harness No. 2 | 82162-06320 · 82162-06330 · 82162-06340 · 82162-06350 · 82162-06360 · 82162-06370 · 82162-06380 · 82162-AA090 · 82162-AA091 · 82162-AA280 · 82162-AA281 · 82162-AA290 · 82162-AA291 · 82162-AA300 · 82162-AA301 · 82162-AA310 · 82162-AA311 · 82162-AA380 · 82162-AA390 |
| 82164 | Frame wiring harness set | 82164-AA010 |
| 82171 | Roof No. 1 wiring harness | 82171-06550 · 82171-06560 · 82171-06570 · 82171-06580 · 82171-AA130 · 82171-AA140 · 82171-AA150 · 82171-AA160 |
| 82191 | Front right seat wiring harness | 82191-06080 · 82191-06090 · 82191-AA010 · 82191-AA020 · 82191-AA030 · 82191-AA040 · 82191-AA050 · 82191-AA060 |
| 82192 | Front left seat wiring harness | 82192-06080 · 82192-06090 · 82192-06100 · 82192-AA010 · 82192-AA020 · 82192-AA050 · 82192-AA060 · 82192-AA070 |
| 82219A | sensor harness | 82219-07010 · 82219-08010 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-AA050 |
| 82666B | No. 3 connector holder | 82666-AA060 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22080 |
| 84551 | Parking brake switch wiring harness | 84551-33010 |
