Toyota CAMRY 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota CAMRY EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 23 PNC and OE references.

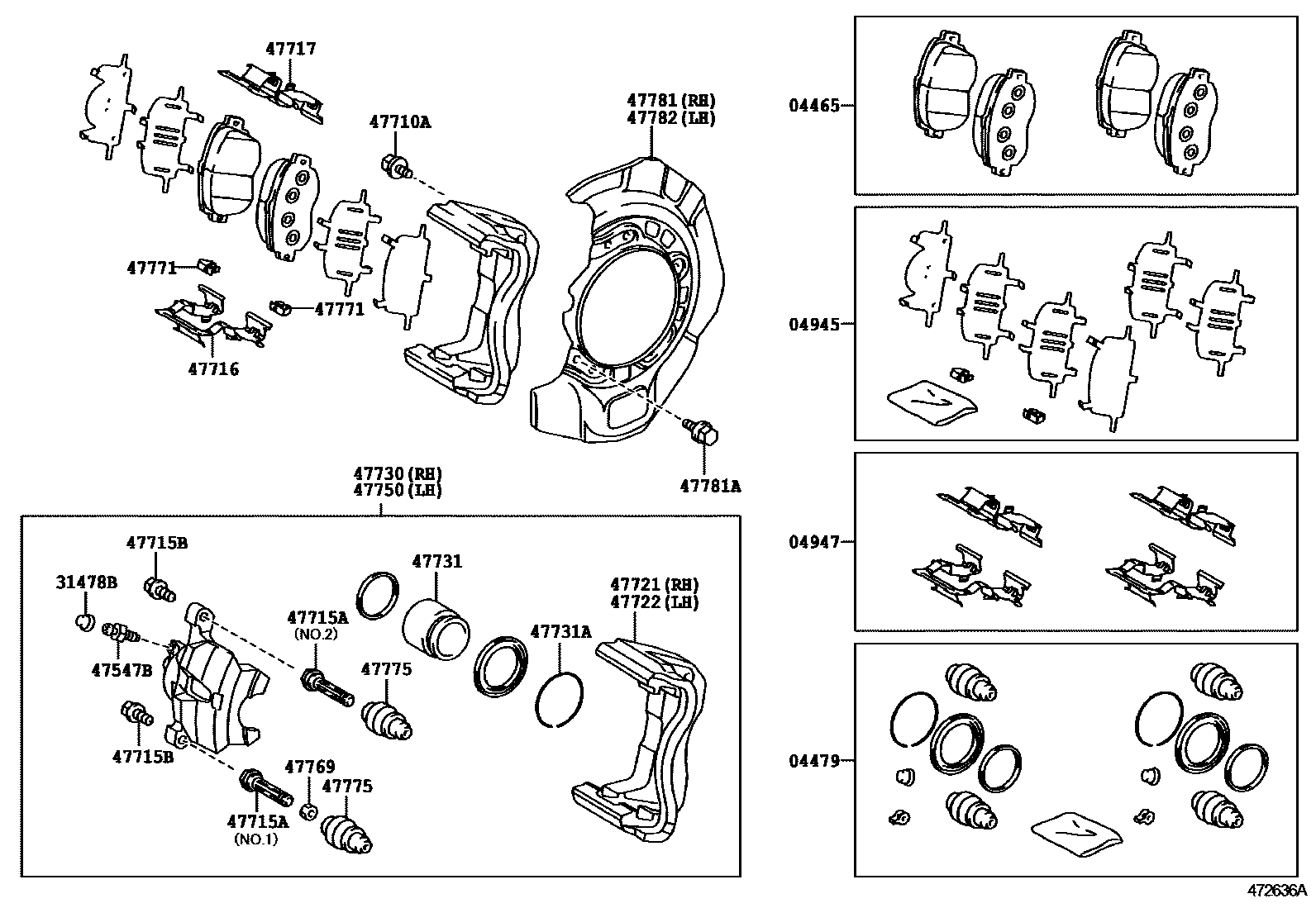

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — 472636A
前盘式制动器卡钳和防尘罩 — 472636A (200107 – 200406)

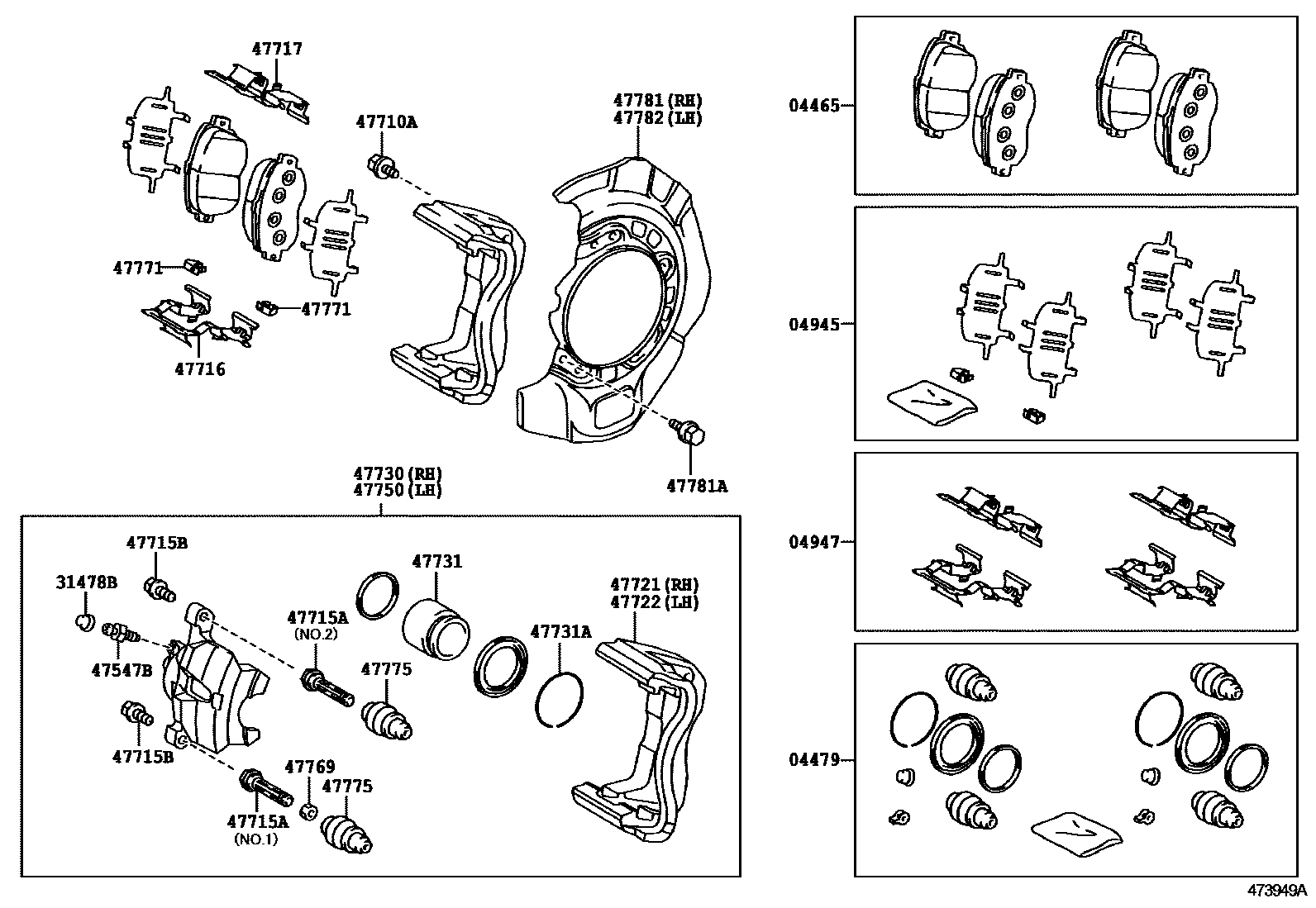

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — 473949A
前盘式制动器卡钳和防尘罩 — 473949A (200406 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-08030 · 04465-33240 · 04465-33250 · 04465-33340
04479Front disc brake cylinder assembly04478-08081 · 04479-06060
04945Front silencer gasket assembly04945-06070 · 04945-33090 · 04945-58010
04947Front disc brake mounting kit04947-06060 · 04947-08040
31478BBleeder plug cap (for front disc brake)31478-30010
47547BBleed plug (for front disc brake)47547-20010
47710AHexagonal bolt (for front disc brake caliper)90080-10067 · 90105-12208
47715AFront disc brake cylinder sliding pin47715-06020 · 47715-06040
47715BSlide bolt (for front disc brake cylinder)90080-10050
47716Pad support plate No. 1 (for front disc brake)47716-06080 · 47716-08030
47717Pad support plate No. 2 (for front disc brake)47717-06090 · 47717-08030
47721Right front disc brake cylinder retainer47721-06070 · 47721-06080 · 47721-08020
47722Left front disc brake cylinder retainer47721-06070 · 47721-06080 · 47721-08020
47730Right front disc brake cylinder assembly47730-06070 · 47730-06080 · 47730-08030
47731Front disc brake piston47731-08020
47731Aretaining ring (for front disc brake piston)90080-52108
47750Left disc brake cylinder assembly47750-06070 · 47750-06080 · 47750-08030
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-50010
47771No. 1 pad wear indicator plate47771-30090 · 47771-33020
47775Bushing boot (for front disc brake)47775-06030
47781Right front disc brake dust cover47781-06040 · 47781-06070 · 47781-08020 · 47781-48020
47781ABolt (used to secure dust cover to knuckle arm)90080-11429 · 90119-06227
47782Left front disc brake dust cover47782-06040 · 47782-06070 · 47782-08020 · 47782-48020
