Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 13 PNC and OE references.

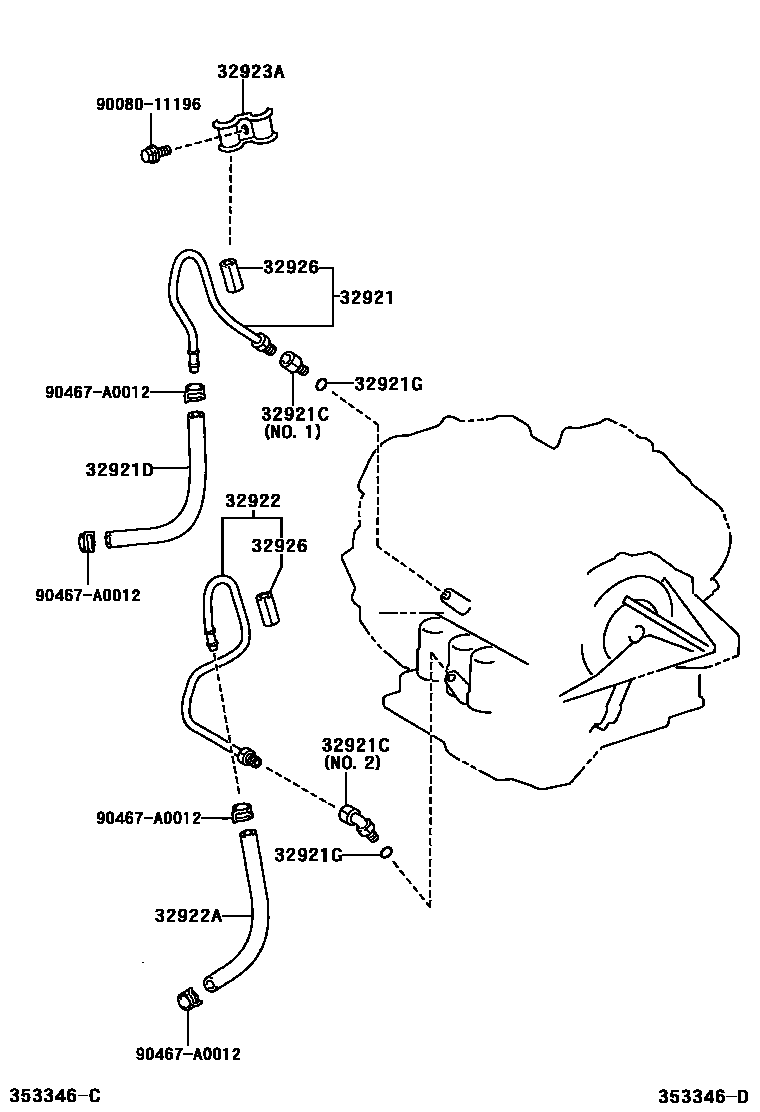

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 353346D
变速器油冷却器和配管(ATM) — 353346D (200107 – 999999)

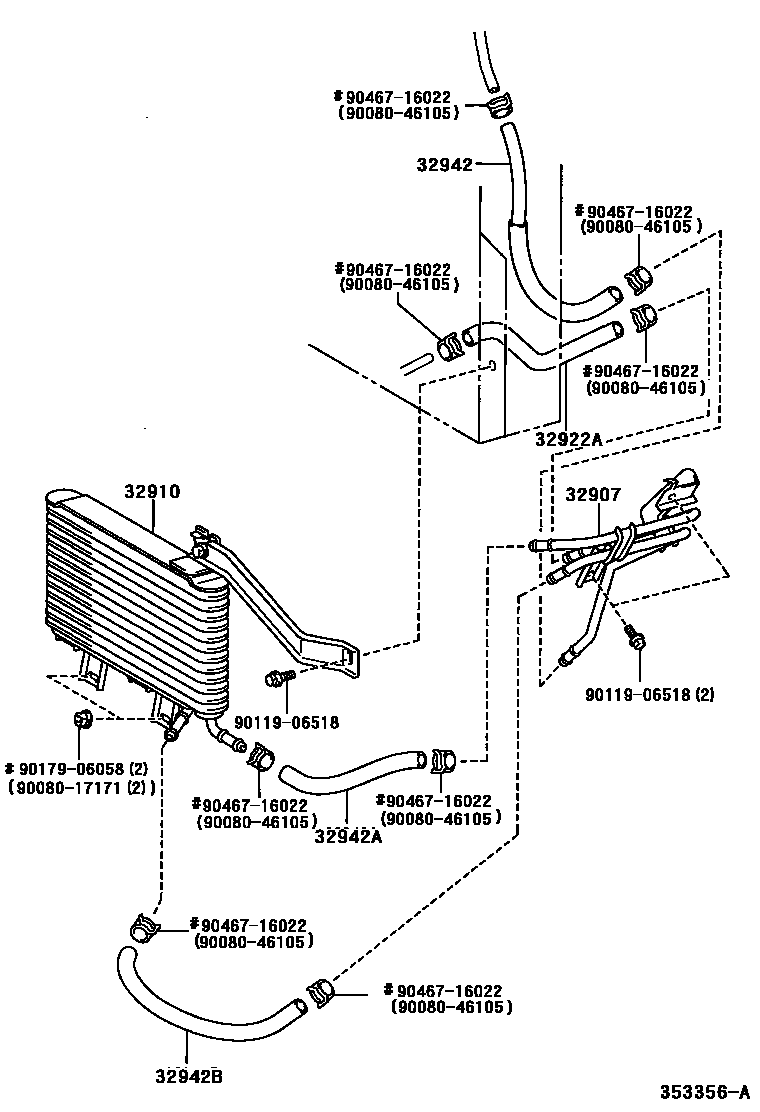

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 353356A
变速器油冷却器和配管(ATM) — 353356A (200107 – 999999)

PNC and OE references

PNCPart nameOE numbers
32907No. 2 transmission oil cooler oil outlet pipe sub-assembly32907-33130
32910Oil cooler assembly32910-33070
32921No. 1 transmission oil cooler oil inlet pipe32921-06100 · 32921-06120 · 32921-06170 · 32921-33120
32921CFitting (for transmission oil cooler tube)90404-16031 · 90407-16010
32921DHose (for transmission oil cooler oil inlet)32941-33050 · 90080-44062 · 90080-44123
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32922No. 1 transmission oil cooler oil outlet pipe32922-06090 · 32922-06150 · 32922-33090
32922AHoses (for transmission oil cooler oil outlet)32942-33030 · 32943-33090 · 90080-44062
32923AAutomatic transmission oil cooler pipe clamp90462-12074
32926Automatic transmission oil cooler pipe cushion32926-04010 · 32926-30020
32942No. 1 transmission oil cooler oil outlet hose32942-33020
32942ANo. 2 transmission oil cooler oil outlet hose90445-17110
32942BNo. 3 transmission oil cooler oil outlet hose90445-17115
