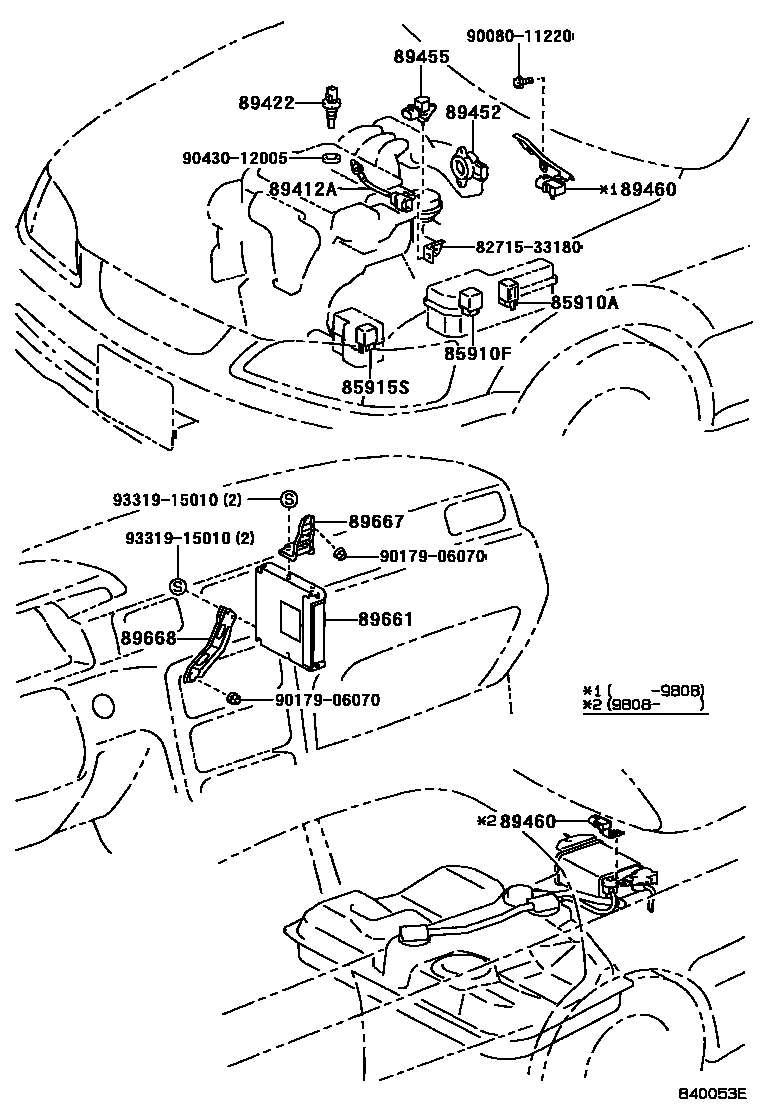

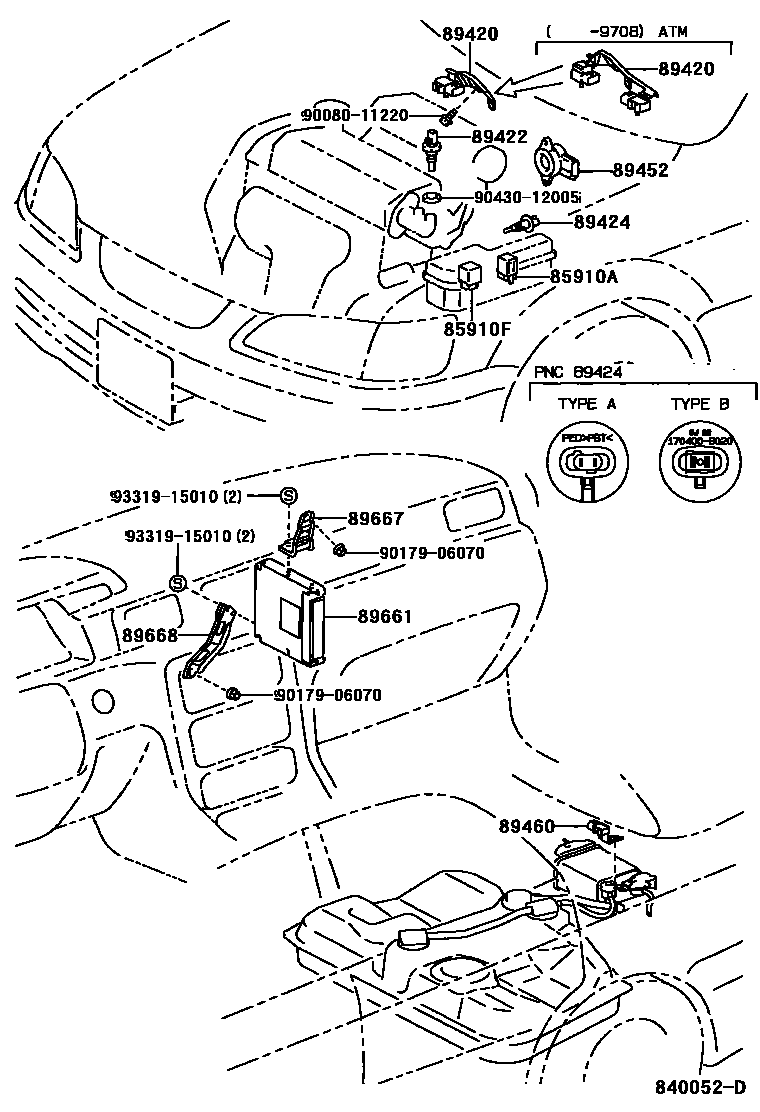

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90084-98031 |
| 85910F | ECU relay (for EFI) | 90084-98031 |
| 85915S | Heater relay (for air-fuel ratio sensor) | 90084-98031 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-33050 |
| 89420 | Vacuum sensor assembly | 89420-06040 · 89420-06060 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 · 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-06010 · 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-06020 · 89452-33030 · 89452-33040 |
| 89455 | EGR valve position sensor | 89455-33020 |
| 89460 | Steam pressure sensor assembly | 89460-06030 · 89460-06050 · 89460-07030 |
| 89661 | Engine control ECU | 89661-06320 · 89661-06321 · 89661-06330 · 89661-06331 · 89661-06340 · 89661-06341 · 89661-06350 · 89661-06351 · 89661-06360 · 89661-06361 · 89661-06370 · 89661-06371 · 89661-06380 · 89661-06381 · 89661-06390 · 89661-06391 · 89661-06400 · 89661-06480 · 89661-06481 · 89661-06482 · 89661-06490 · 89661-06491 · 89661-06492 · 89661-06500 · 89661-06501 · 89661-06510 · 89661-06511 · 89661-06520 · 89661-06521 · 89661-06522 · 89661-06530 · 89661-06531 · 89661-06532 · 89661-06540 · 89661-06541 · 89661-06542 · 89661-06560 · 89661-06561 · 89661-06570 · 89661-06571 · 89661-06580 · 89661-06581 · 89661-06590 · 89661-06591 · 89661-06601 · 89661-06602 · 89661-06603 · 89661-06611 · 89661-06612 · 89661-06613 · 89661-06620 · 89661-06621 · 89661-06630 · 89661-06631 · 89661-06640 · 89661-06641 · 89661-06650 · 89661-06651 · 89661-06652 · 89661-06660 · 89661-06661 · 89661-06670 · 89661-06671 · 89661-06680 · 89661-06681 · 89661-06690 · 89661-06691 · 89661-06710 · 89661-06711 · 89661-06730 · 89661-06731 · 89661-06771 · 89661-06780 · 89661-06781 · 89661-06790 · 89661-06791 · 89661-06840 · 89661-06841 · 89661-06850 · 89661-06851 · 89661-06860 · 89661-06861 · 89661-06890 · 89661-06891 · 89661-0W110 · 89661-0W111 · 89666-06010 · 89666-06011 · 89666-06020 · 89666-06021 · 89666-06030 · 89666-06031 · 89666-06032 · 89666-06040 · 89666-06041 · 89666-06042 · 89666-06060 · 89666-06061 · 89666-06080 · 89666-06081 · 89666-06082 · 89666-06090 · 89666-06091 · 89666-06100 · 89666-06101 · 89666-06110 · 89666-06120 · 89666-06130 · 89666-06140 · 89666-06150 · 89666-06180 · 89666-06181 · 89666-06182 · 89666-06190 · 89666-06191 · 89666-06192 |
| 89667 | Engine control ECU bracket | 89667-06050 · 89667-06060 · 89667-0W020 · 89667-0W030 |
| 89668 | No. 2 engine control ECU bracket | 89668-06050 · 89668-06060 · 89668-0W020 · 89668-0W030 |
