Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 10 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

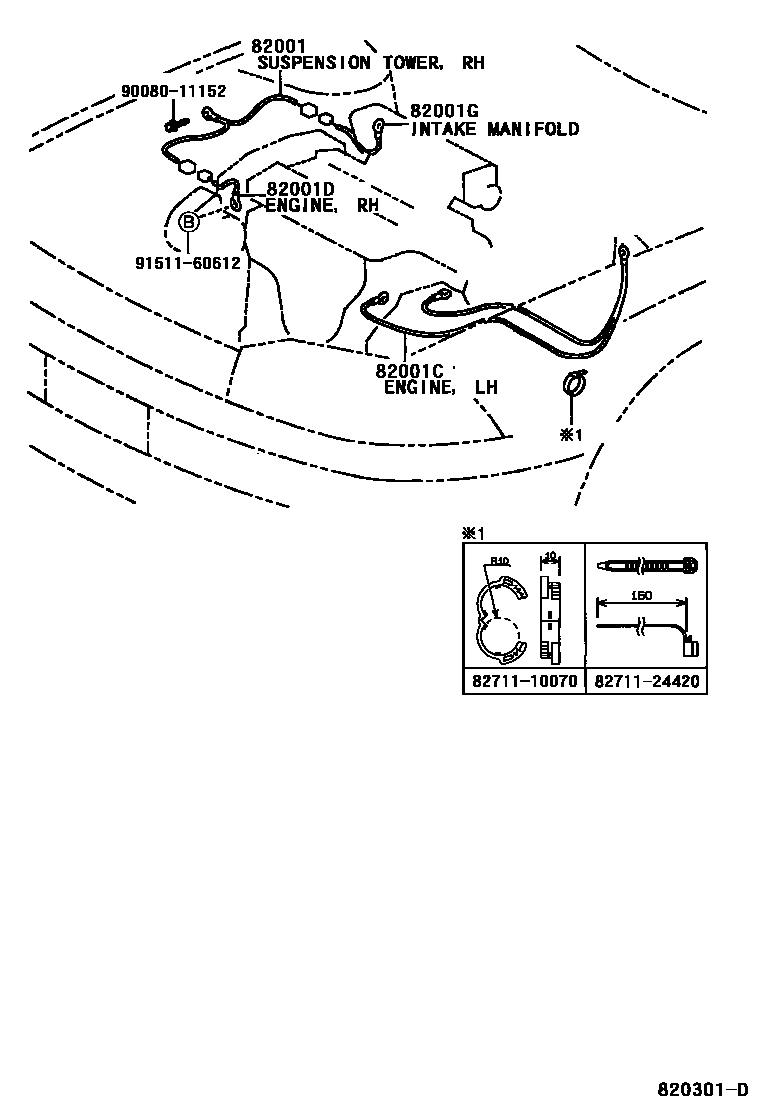

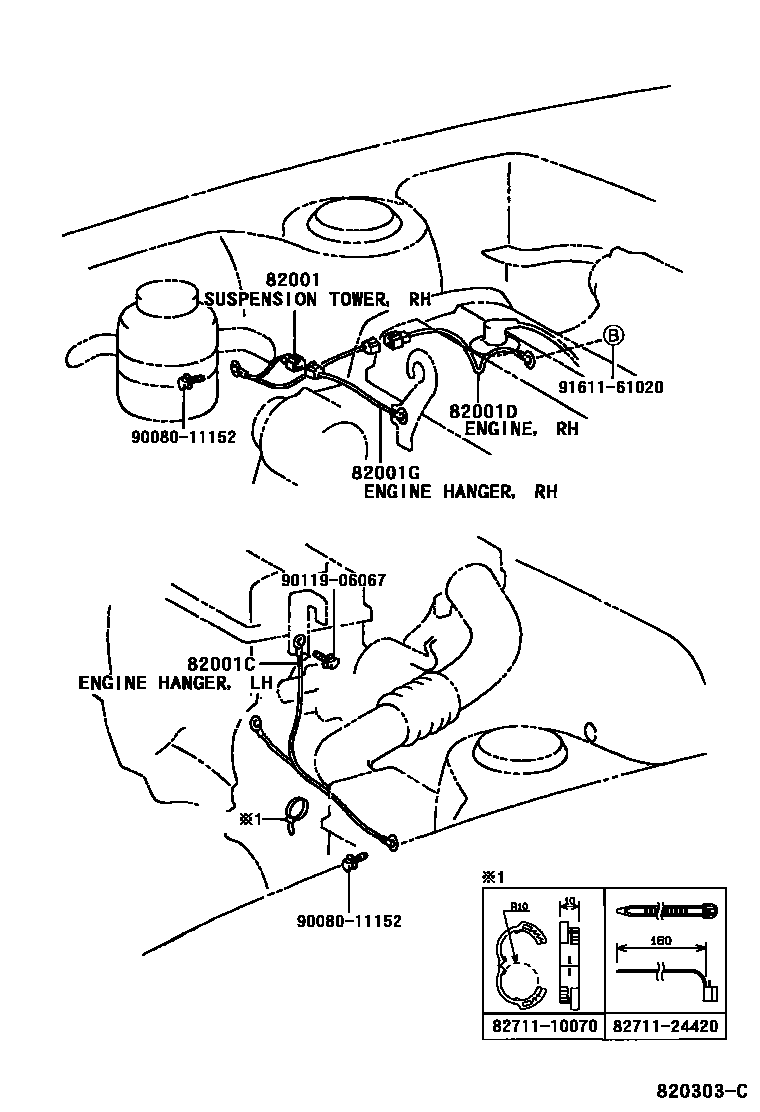

| 82001 | Connection cable No. 1 | 90084-98003 · 90980-07346 |
| 82001C | Connection cable No. 2 | 90084-98055 · 90980-07390 · 90980-07400 |
| 82001D | Connection cable No. 3 | 90084-98006 · 90084-98020 · 90980-07287 · 90980-07315 |
| 82001G | No. 4 connecting cable | 90084-98004 · 90084-98019 · 90980-07280 · 90980-07347 |
| 82051 | Fuel control wiring harness assembly | 82051-06010 |

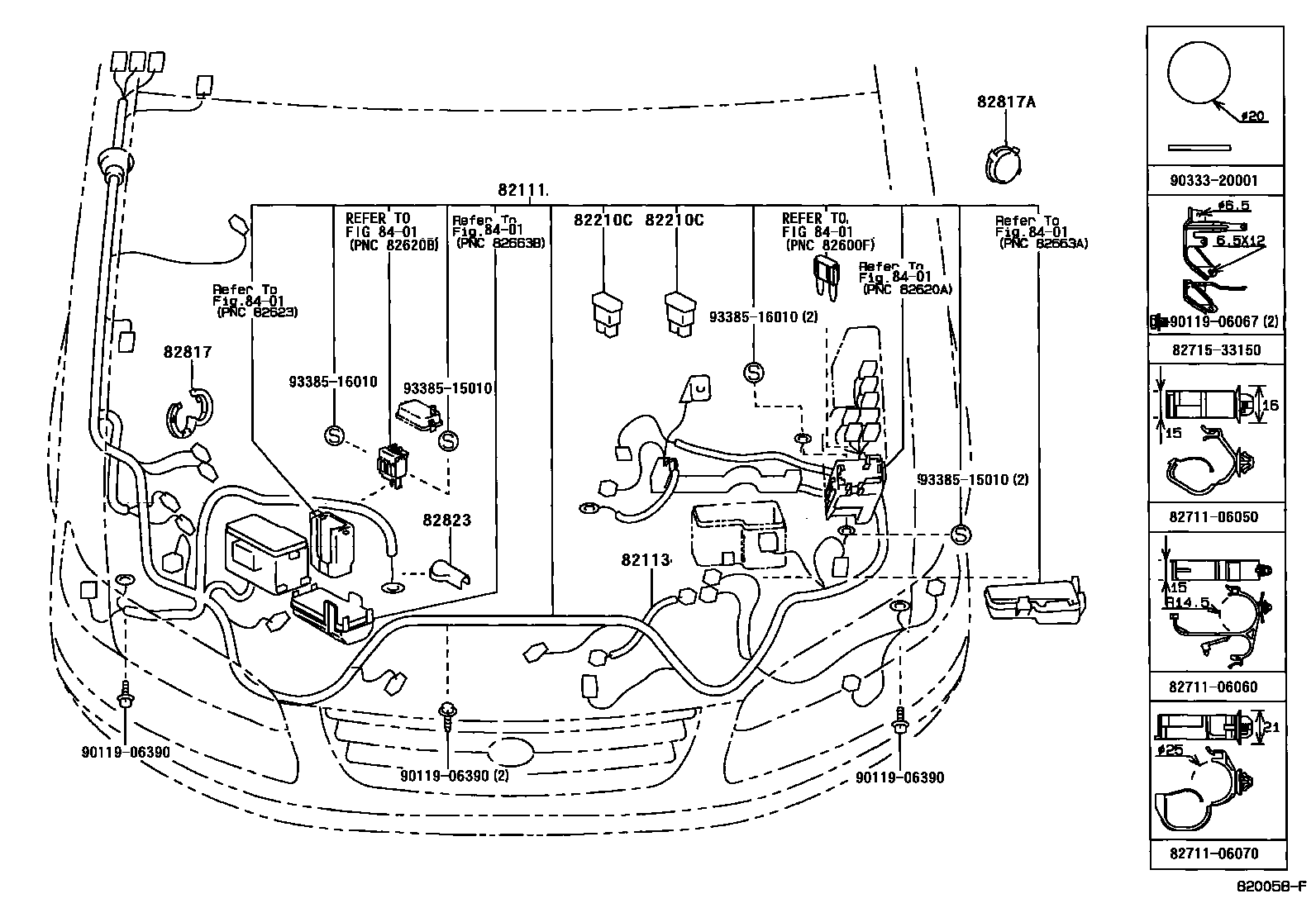

| 82111 | Engine room main wiring harness | 82111-06240 · 82111-06250 · 82111-06260 · 82111-06270 · 82111-06280 · 82111-06290 · 82111-06300 · 82111-06710 · 82111-06720 · 82111-06820 · 82111-06830 · 82111-06840 · 82111-06850 · 82111-06860 · 82111-06870 · 82111-06880 · 82115-06010 · 82115-06020 · 82115-06030 · 82115-06040 · 82115-06050 · 82115-06060 · 82115-06070 · 82115-06090 · 82115-06100 · 82115-06110 · 82115-06120 · 82115-06130 · 82115-06140 · 82115-06150 · 82115-06160 · 82115-06170 · 82115-06180 · 82115-06190 · 82115-06220 · 82115-06240 · 82115-06250 · 82115-06260 · 82115-06270 · 82115-06280 · 82115-06290 · 82115-06300 · 82115-06310 · 82115-06320 · 82115-06330 · 82115-06340 · 82115-06350 · 82115-06360 |
| 82113 | Engine room wiring harness No. 3 | 82113-06020 · 82113-06030 |

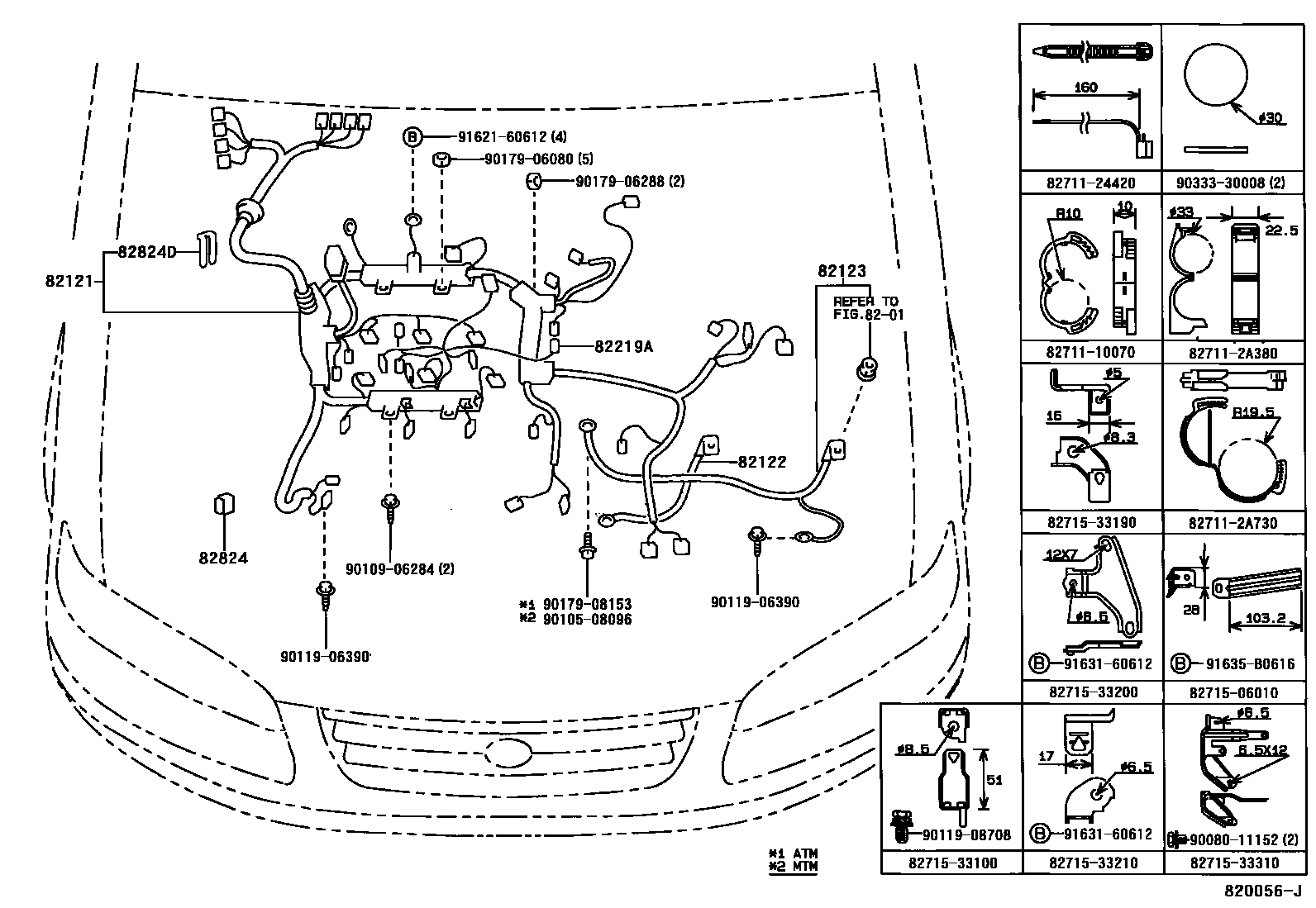

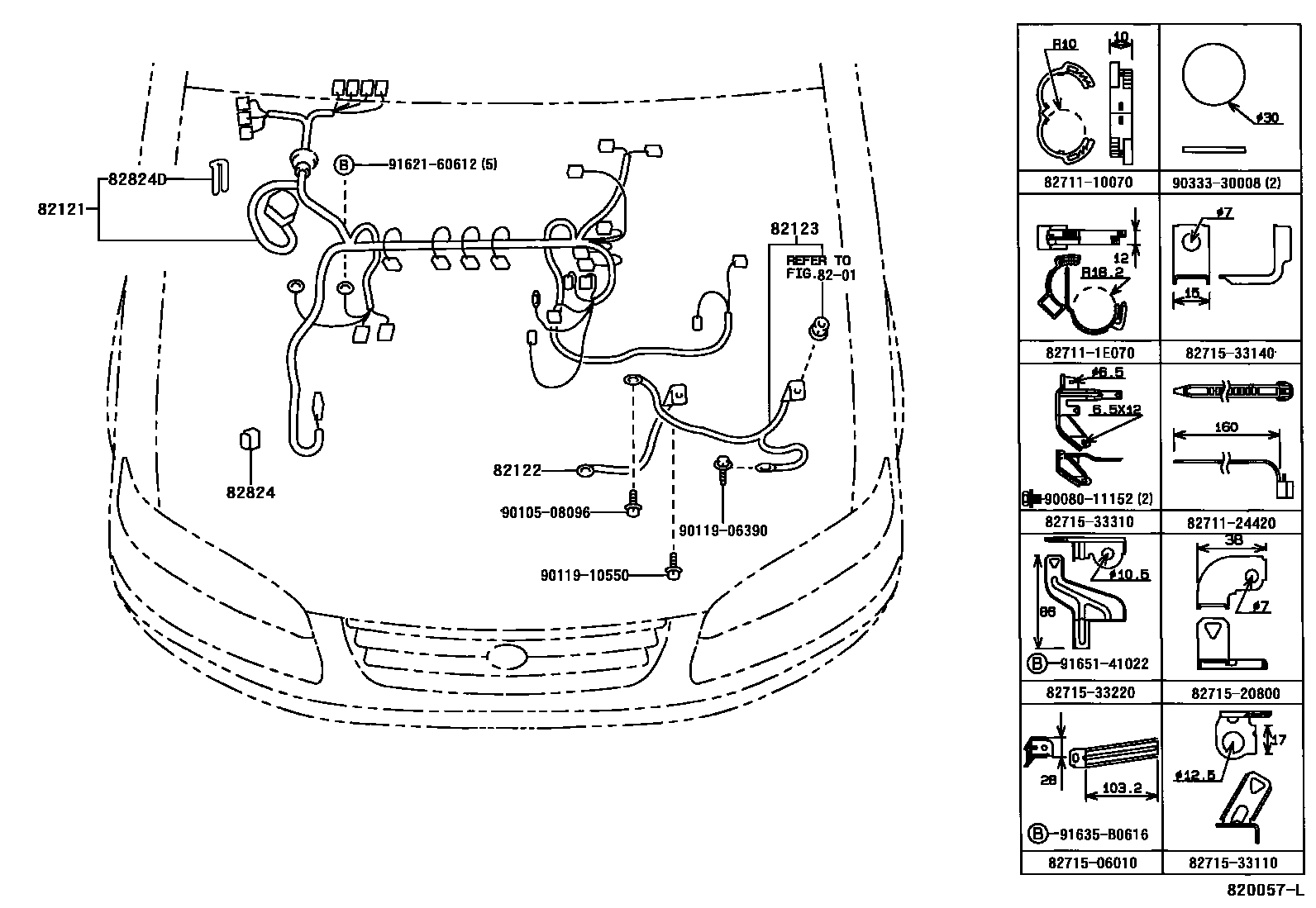

| 82121 | Engine wiring harness | 82121-06220 · 82121-06230 · 82121-06240 · 82121-06250 · 82121-06270 · 82121-06330 · 82121-06340 · 82121-06350 · 82121-06360 · 82121-06370 · 82121-06380 · 82121-06390 · 82121-06400 · 82121-06410 · 82121-06420 · 82121-06430 · 82121-06440 · 82121-06460 · 82121-06461 · 82121-06470 · 82121-06480 · 82121-06490 · 82121-06500 · 82121-06520 · 82121-06540 · 82121-3T040 · 82121-3T050 · 82121-3T090 · 82121-3T100 · 82121-3T290 · 82121-3T300 · 82121-3T310 · 82121-3T460 · 82121-3T470 · 82121-3T480 · 82121-3T481 |
| 82122 | Engine No. 2 wiring harness | 82122-06010 · 82122-07010 |
| 82123 | Engine No. 3 wiring harness | 82123-06020 |

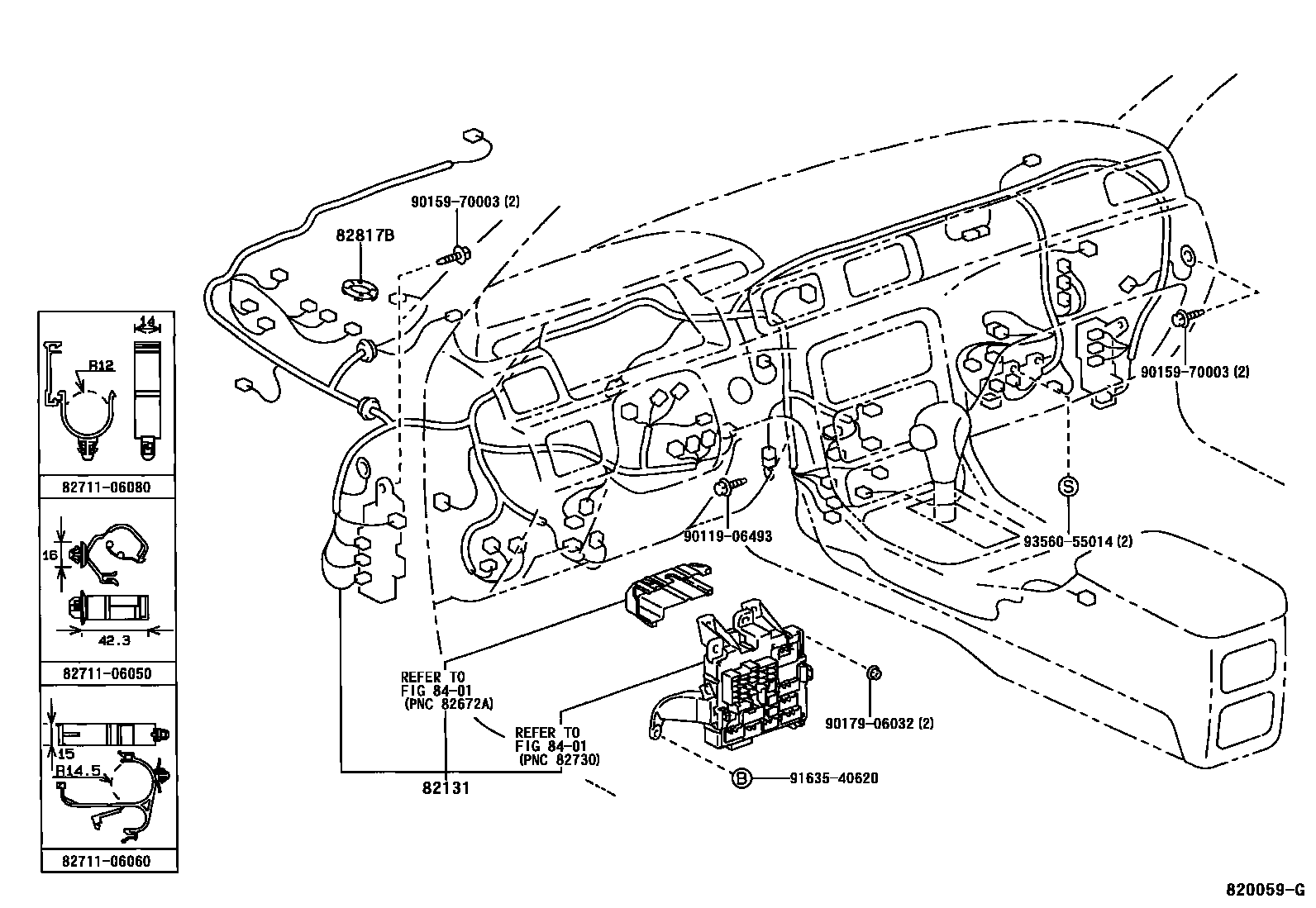

| 82131 | Front panel wiring harness | 82131-06360 · 82131-06370 · 82131-06380 · 82131-06390 · 82131-06400 · 82131-06460 · 82131-06500 · 82135-06260 · 82135-06270 · 82135-06280 · 82135-06290 · 82135-06300 · 82135-06310 · 82135-06320 · 82135-06330 · 82135-06450 · 82135-06460 · 82135-06470 · 82135-06480 · 82135-06490 · 82135-06500 · 82135-06510 · 82135-06520 · 82135-06530 · 82135-06540 · 82135-06550 · 82135-06560 · 82135-06570 · 82135-06580 · 82135-06610 · 82135-06620 · 82135-06630 · 82135-06660 · 82135-06670 · 82135-06680 · 82135-06690 · 82135-06700 · 82135-06710 · 82135-06720 · 82135-06730 · 82135-06740 · 82135-06750 · 82135-06760 · 82135-06770 · 82135-06780 · 82135-06790 · 82135-06800 · 82135-06810 · 82135-06820 · 82135-06830 · 82135-06840 · 82135-06850 · 82135-06860 · 82135-06870 · 82135-06880 |

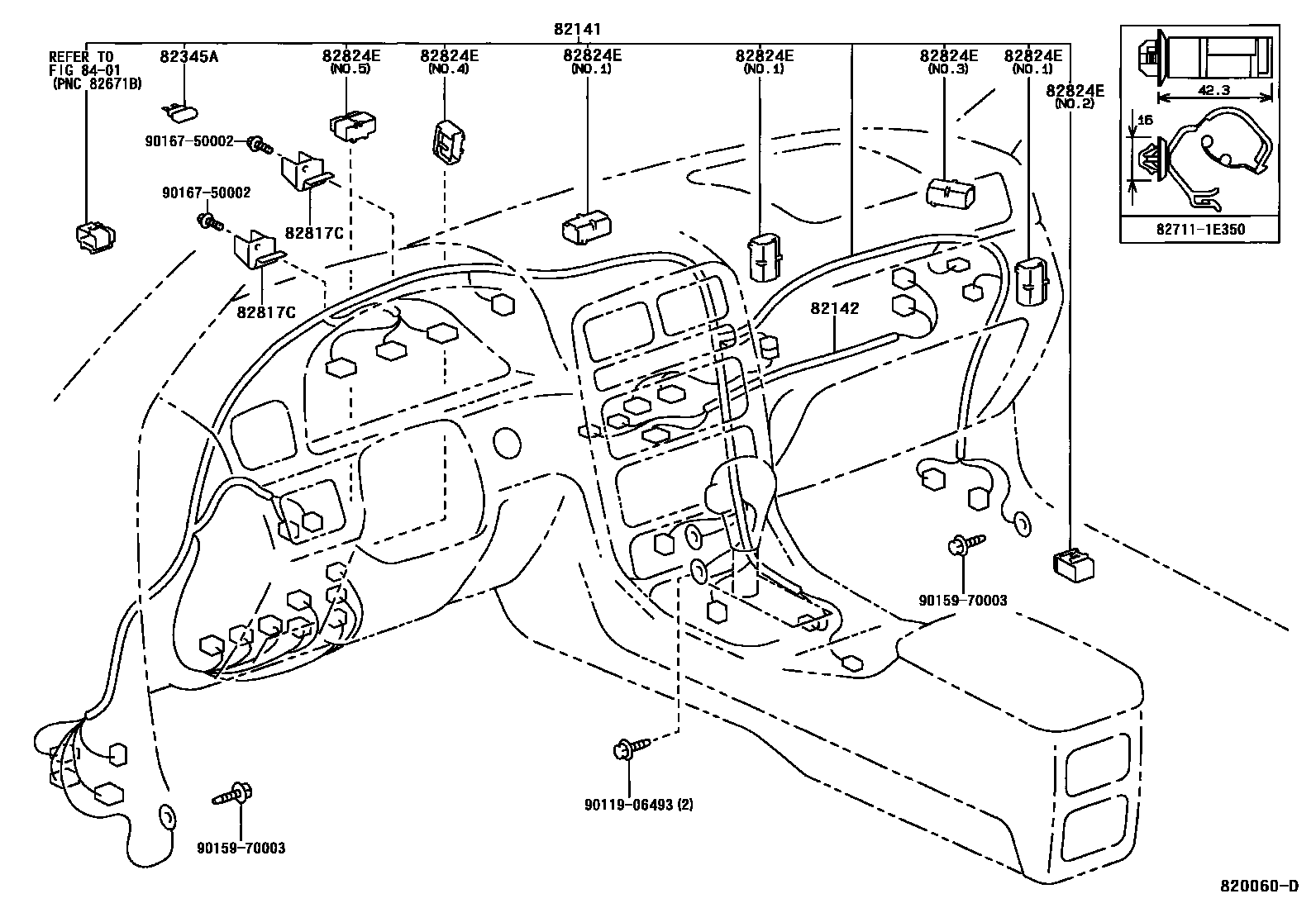

| 82141 | Dashboard wiring harness | 82141-06190 · 82141-06200 · 82141-06300 · 82141-06310 · 82141-06630 · 82141-06640 · 82141-06650 · 82141-06660 · 82141-06670 · 82141-06680 · 82141-06690 · 82141-06691 · 82141-06700 · 82141-06710 · 82141-06720 · 82141-06730 · 82141-06740 · 82141-06750 · 82141-06760 · 82145-06010 · 82145-06020 · 82145-06030 · 82145-06040 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06020 · 82142-06050 |

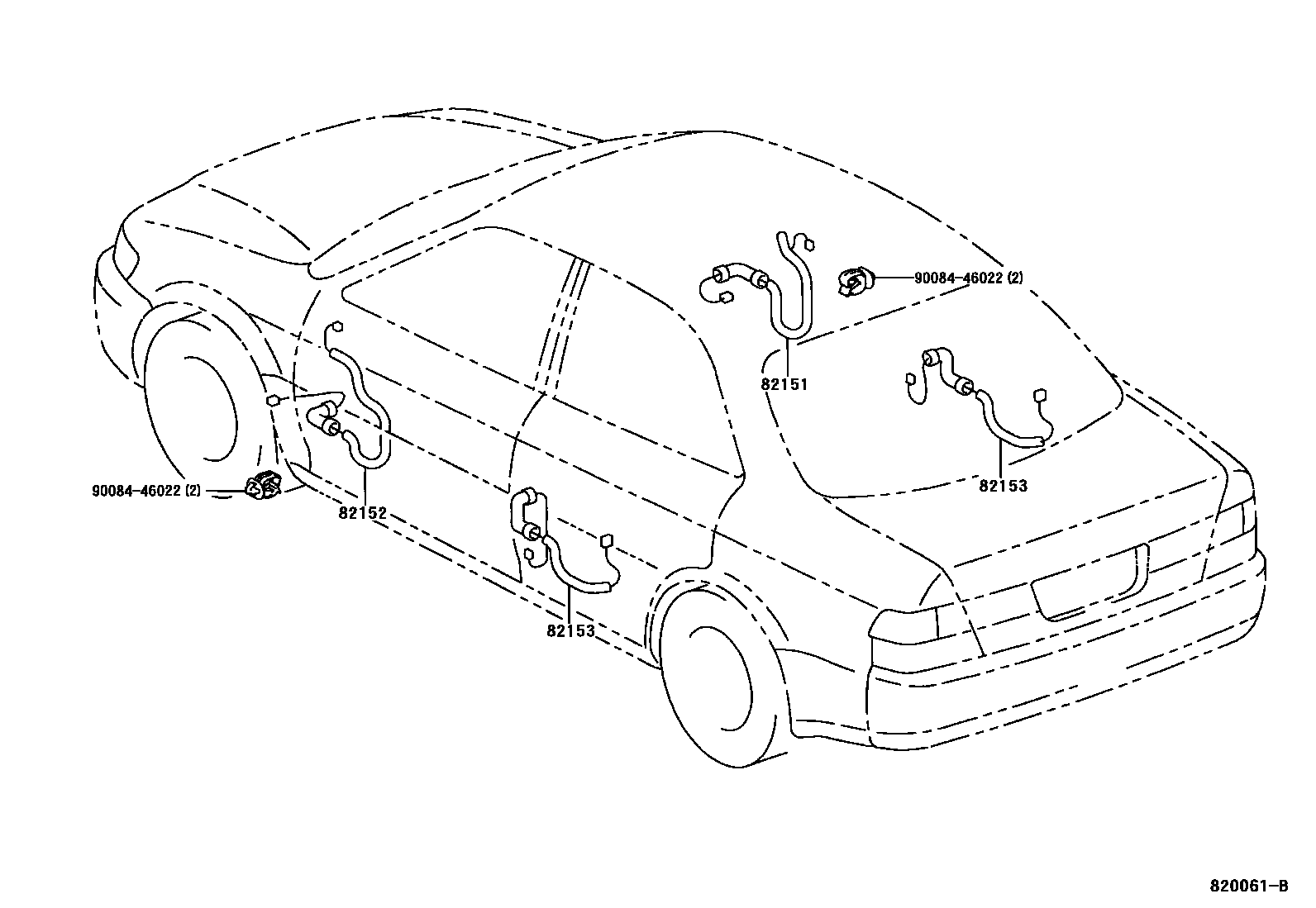

| 82151 | Right front door wiring harness | 82151-AA090 · 82151-AA100 · 82151-AA110 · 82151-AA120 · 82151-AA130 · 82151-AA140 · 82151-AA150 · 82151-AA160 · 82151-AA170 · 82151-AA180 · 82151-AA190 |
| 82152 | Left front door wiring harness | 82152-AA110 · 82152-AA120 · 82152-AA130 · 82152-AA140 · 82152-AA150 · 82152-AA200 · 82152-AA210 |
| 82153 | Rear door wiring harness No. 1 | 82153-AA020 |

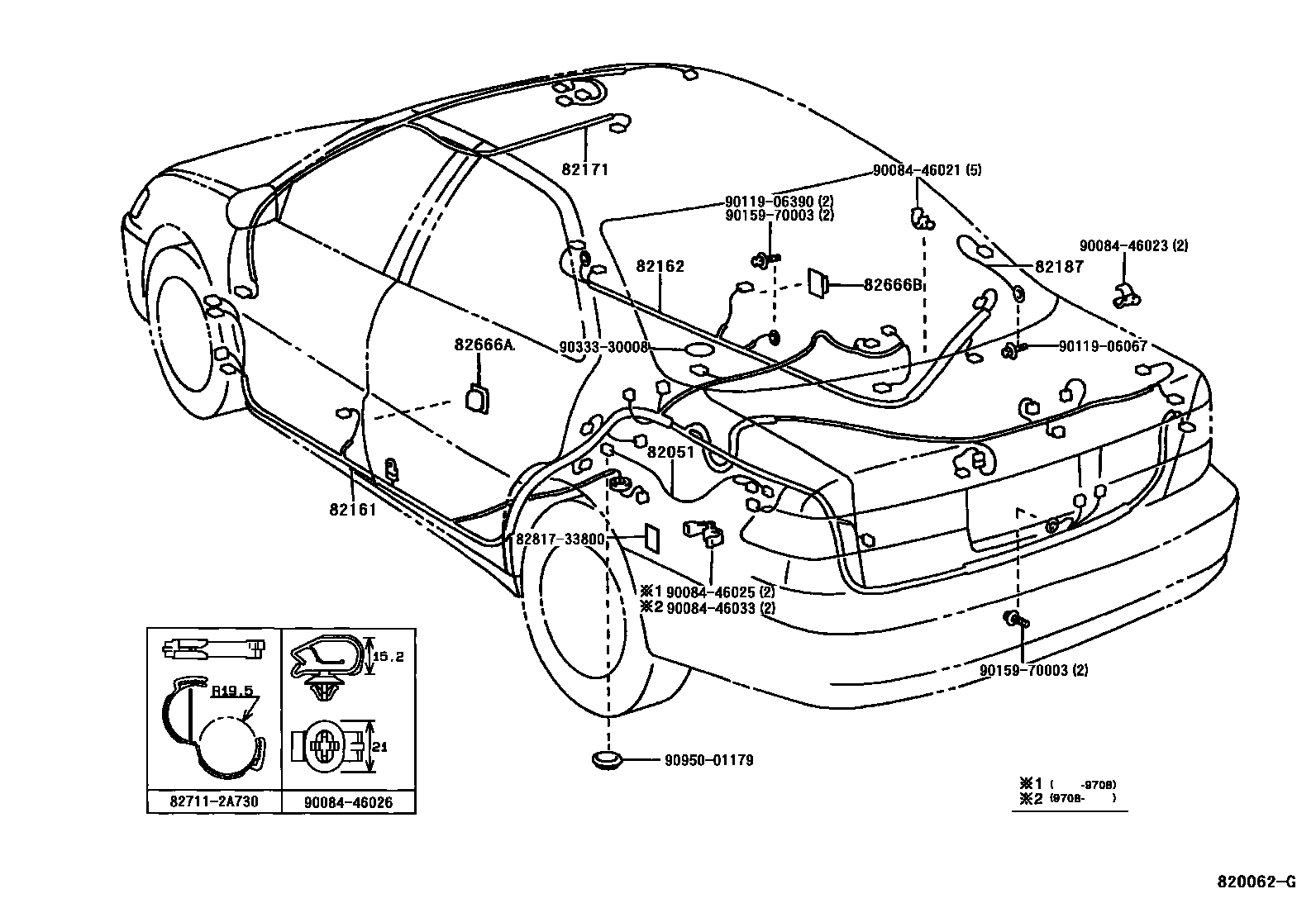

| 82161 | floor wiring harness | 82161-AA110 · 82161-AA120 · 82161-AA130 · 82161-AA140 · 82161-AA150 · 82161-AA160 · 82161-AA170 · 82161-AA180 · 82161-AA190 · 82161-AA200 · 82161-AA210 · 82161-AA220 · 82161-AA230 · 82161-AA240 · 82161-AA250 · 82161-AA260 · 82161-AA270 · 82161-AA280 · 82161-AA340 · 82161-AA341 · 82161-AA350 · 82161-AA351 · 82161-AA360 · 82161-AA361 · 82161-AA370 · 82161-AA371 · 82161-AA380 · 82161-AA381 |
| 82162 | Floor wiring harness No. 2 | 82162-AA040 · 82162-AA050 · 82162-AA060 · 82162-AA070 · 82162-AA080 · 82162-AA100 · 82162-AA110 · 82162-AA120 · 82162-AA130 · 82162-AA140 · 82162-AA150 · 82162-AA160 · 82162-AA170 · 82162-AA180 · 82162-AA190 · 82162-AA200 · 82162-AA220 · 82162-AA240 · 82162-AA260 |

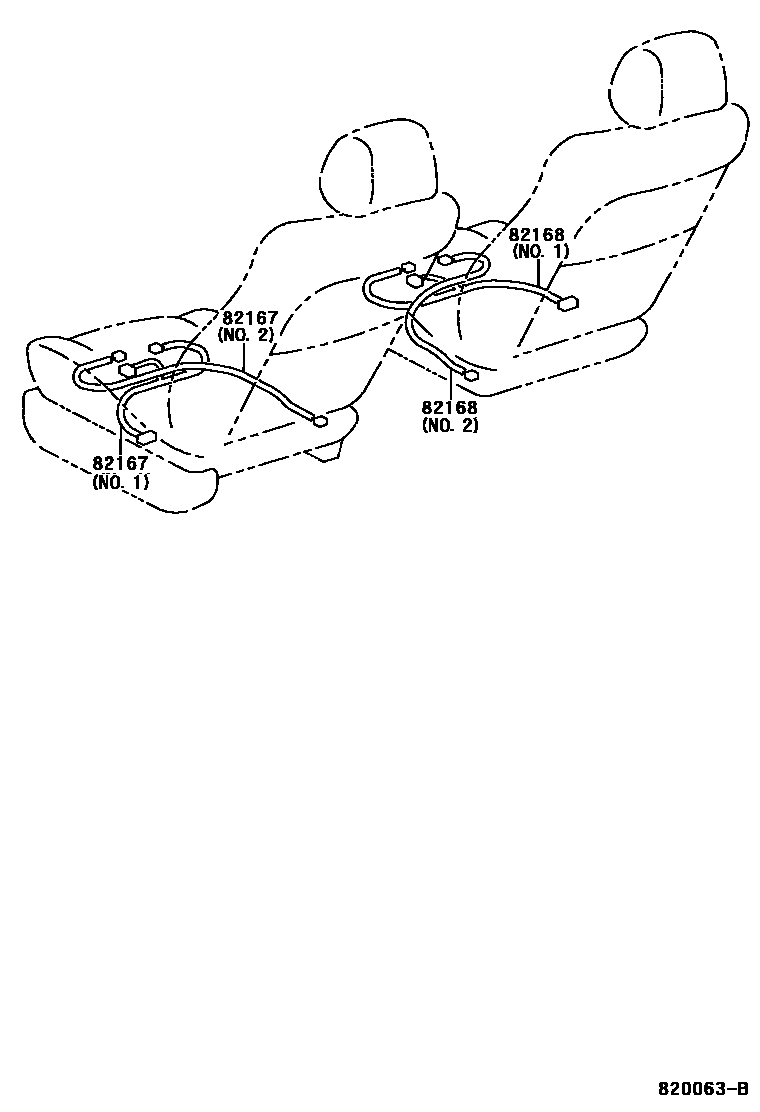

| 82167 | Seat No. 1 wiring harness | 82167-AA040 · 82167-AA050 |
| 82168 | Seat No. 2 wiring harness | 82168-AA010 · 82168-AA020 |
| 82171 | Roof No. 1 wiring harness | 82171-AA050 · 82171-AA080 · 82171-AA090 · 82171-AA091 · 82171-AA100 · 82171-AA101 · 82171-AA110 · 82171-AA120 |
| 82187 | Rear window wiring harness No. 2 | 82187-07010 · 82187-AA020 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 |
| 82219A | sensor harness | 82219-07010 · 82219-33020 · 82219-33030 |
| 82345A | diode | 82345-12050 |
| 82666A | Connector holder No. 2 | 82666-33180 · 82666-AA010 · 82666-AA030 |
| 82666B | No. 3 connector holder | 82666-33190 · 82666-AA020 · 82666-AA040 |
| 82817 | No. 1 wire harness protection device | 82817-06020 |
| 82817A | No. 2 wire harness protection device | 82817-2B730 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82817C | No. 4 wire harness protection device | 82817-06010 |
| 82823 | No. 1 terminal cover | 82823-08010 |
| 82824 | Harness connector | 82824-20050 |
| 82824D | Harness connector | 82824-24010 |
| 82824E | Harness connector | 82824-12210 · 82824-22080 · 82824-30180 · 82824-30190 · 82824-50110 |
