Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 23 PNC and OE references.

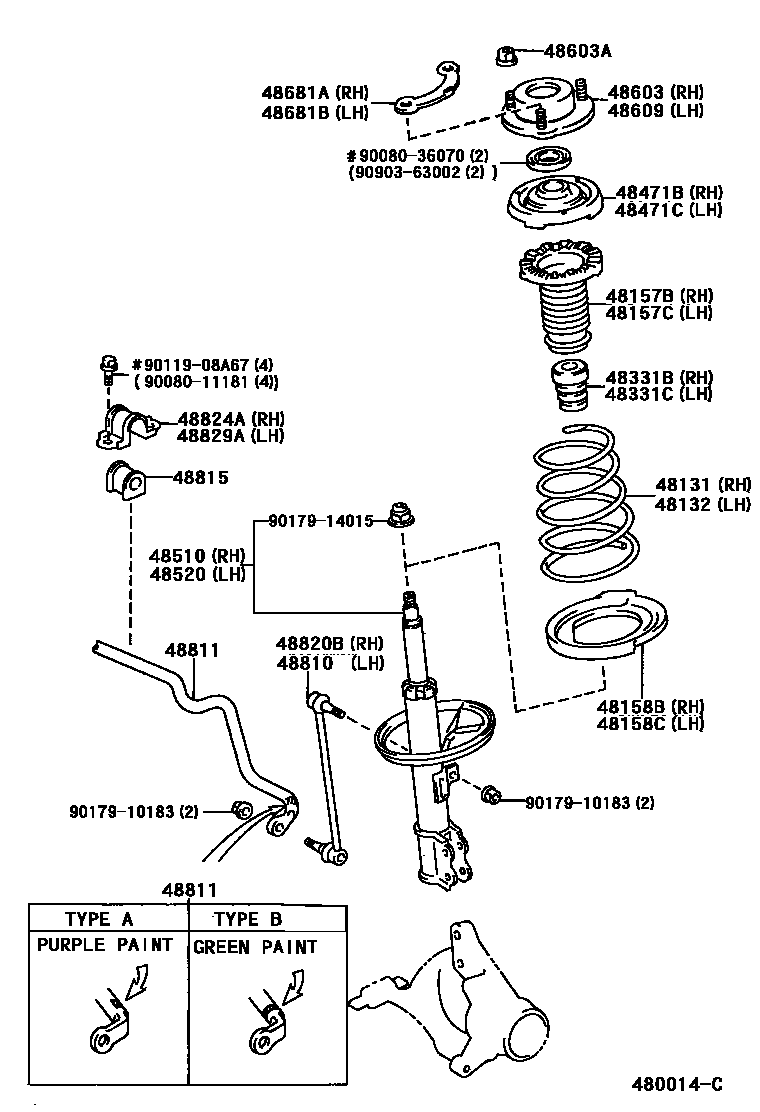

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 480014C
Front Spring & Shock Absorber — 480014C (199607 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06270 · 48131-06280 · 48131-AA010 · 48131-AA020 · 48131-AA070 · 48131-AA080 · 48131-AA090 · 48131-AC020
48132Left front coil spring48131-06270 · 48131-06280 · 48131-AA010 · 48131-AA020 · 48131-AA070 · 48131-AA080 · 48131-AA090 · 48131-AC020
48157BFront coil spring upper right vibration isolation pad48157-07010
48157CFront coil spring upper left vibration isolation pad48157-07010
48158BFront coil spring lower right vibration isolation pad48158-07010
48158CFront coil spring lower left vibration isolation pad48158-07010
48331BRight front spring buffer block48331-06010 · 48331-06011
48331CLeft front spring buffer block48331-06010 · 48331-06011
48471BFront coil spring upper right seat48471-41010
48471CFront coil spring upper left seat48471-41010
48510Right front shock absorber assembly48510-A9010 · 48510-A9020 · 48510-A9110 · 48510-A9120
48520Left front shock absorber assembly48520-A9010 · 48520-A9020 · 48520-A9090 · 48520-A9100
48603Right front suspension bearing sub-assembly48603-06011 · 48603-33010
48603ANut (for front suspension mount)90178-10008 · 90179-10095
48609Left front suspension bearing sub-assembly48609-06061 · 48609-33110
48681ARight front suspension mount pad48681-07010
48681BLeft front suspension mount pad48681-07010
48810Left front stabilizer bar link assembly48810-06030
48811front stabilizer bar48811-07010 · 48811-AA010 · 48811-AA011 · 48811-AC020
48815Front stabilizer bar bushing No. 148815-06040 · 48815-06050
48820BRight front stabilizer bar link assembly48820-06030
48824ARight front stabilizer bar bracket No. 148824-07010
48829ALeft front stabilizer bar bracket No. 148824-07010
