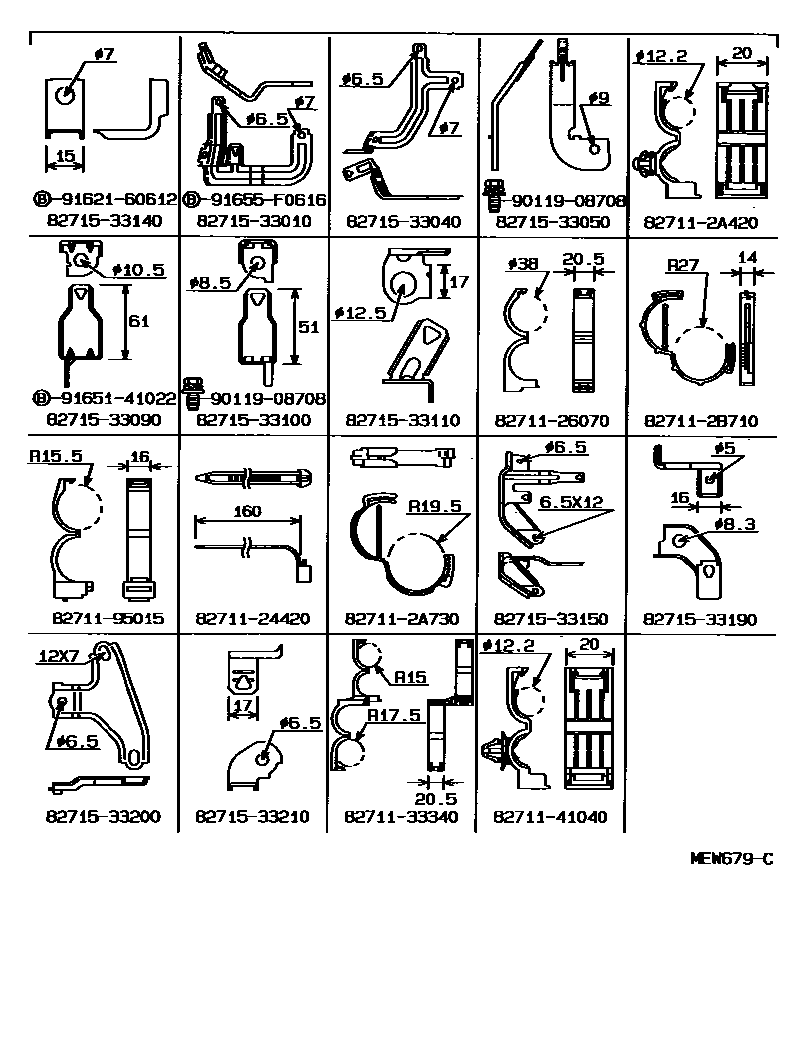

Toyota CAMRY 线束和卡夹 — Figure 8202

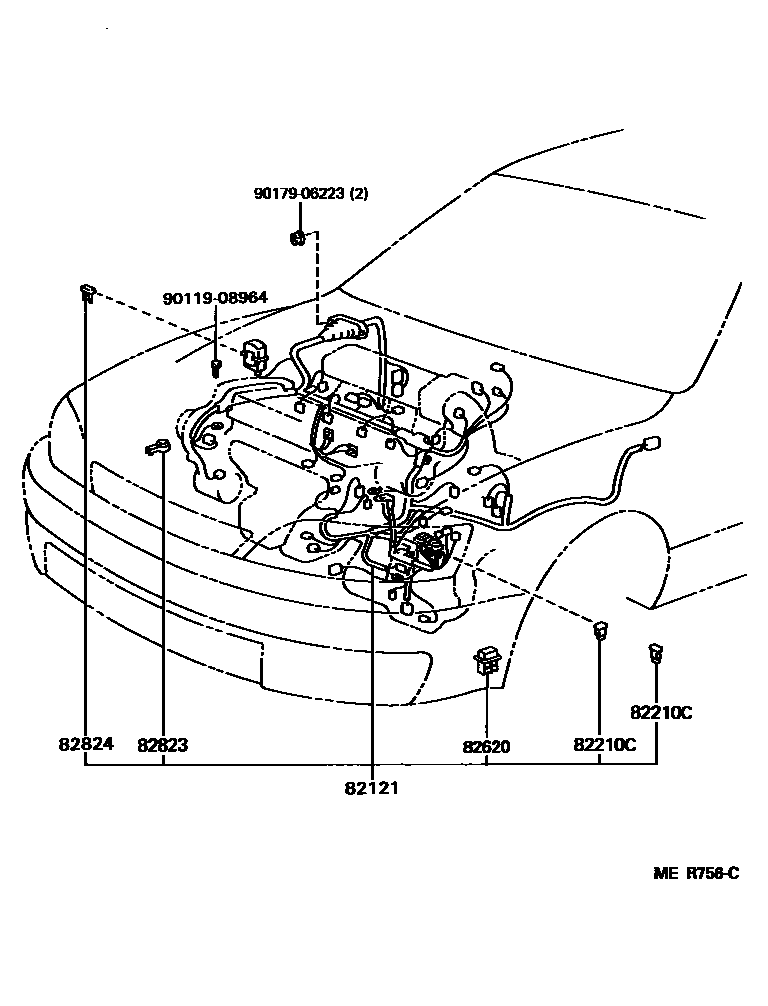

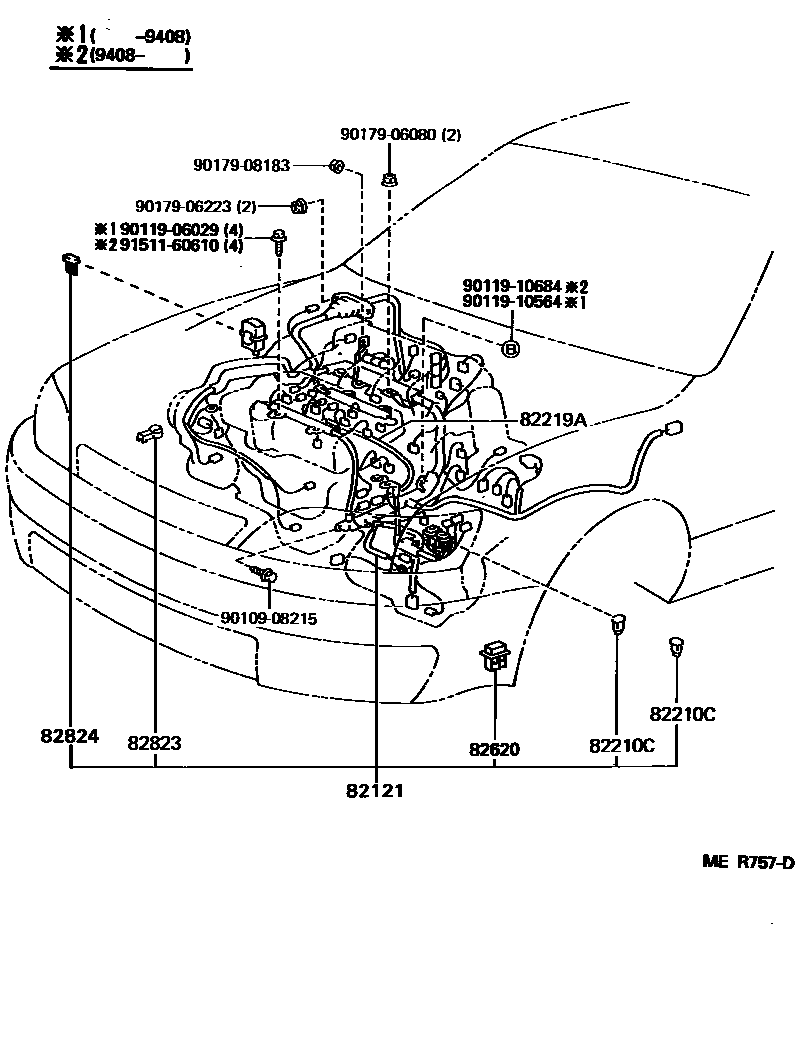

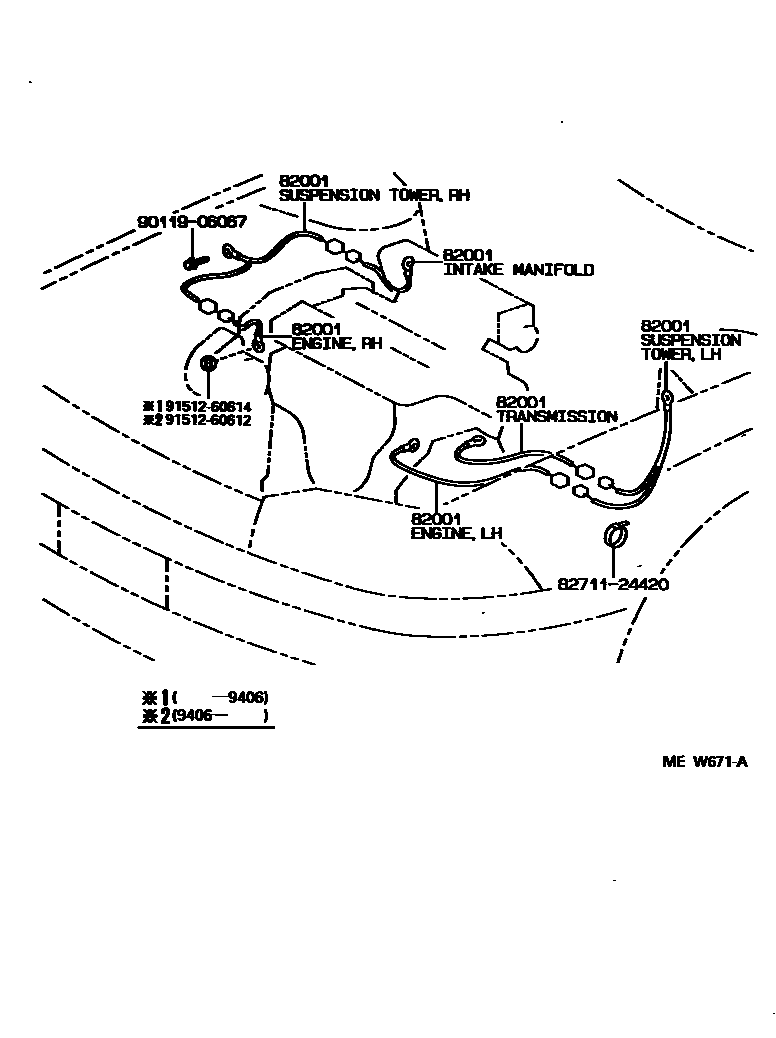

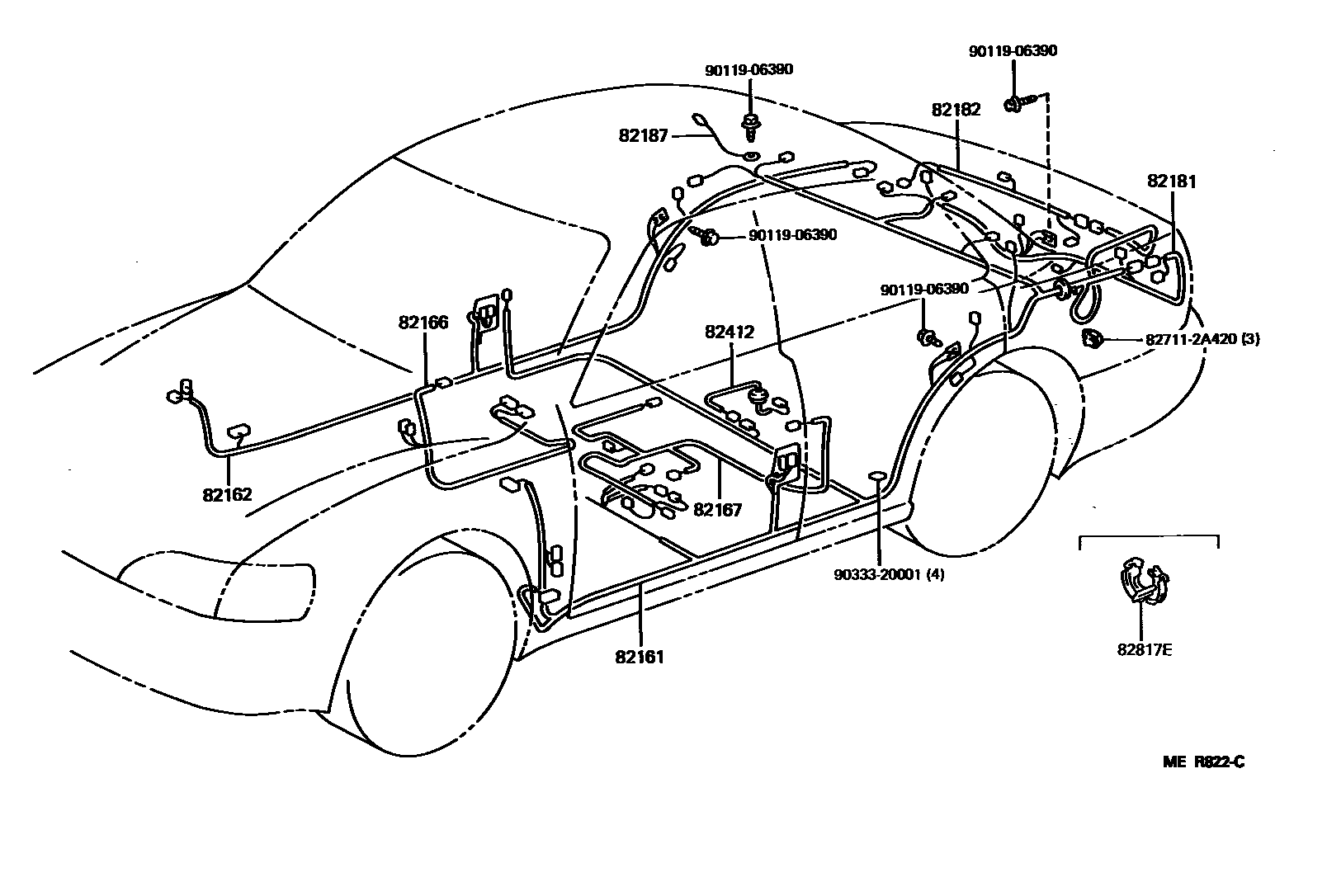

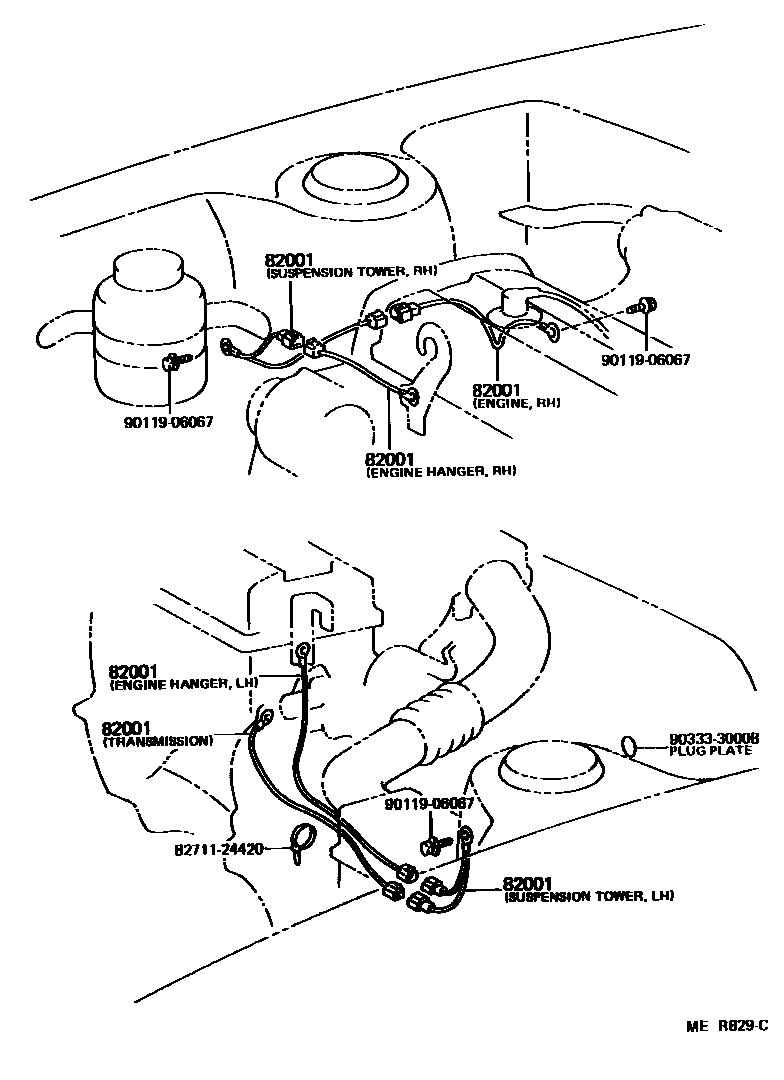

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 13 images and 43 PNC and OE references.
PNC and OE references

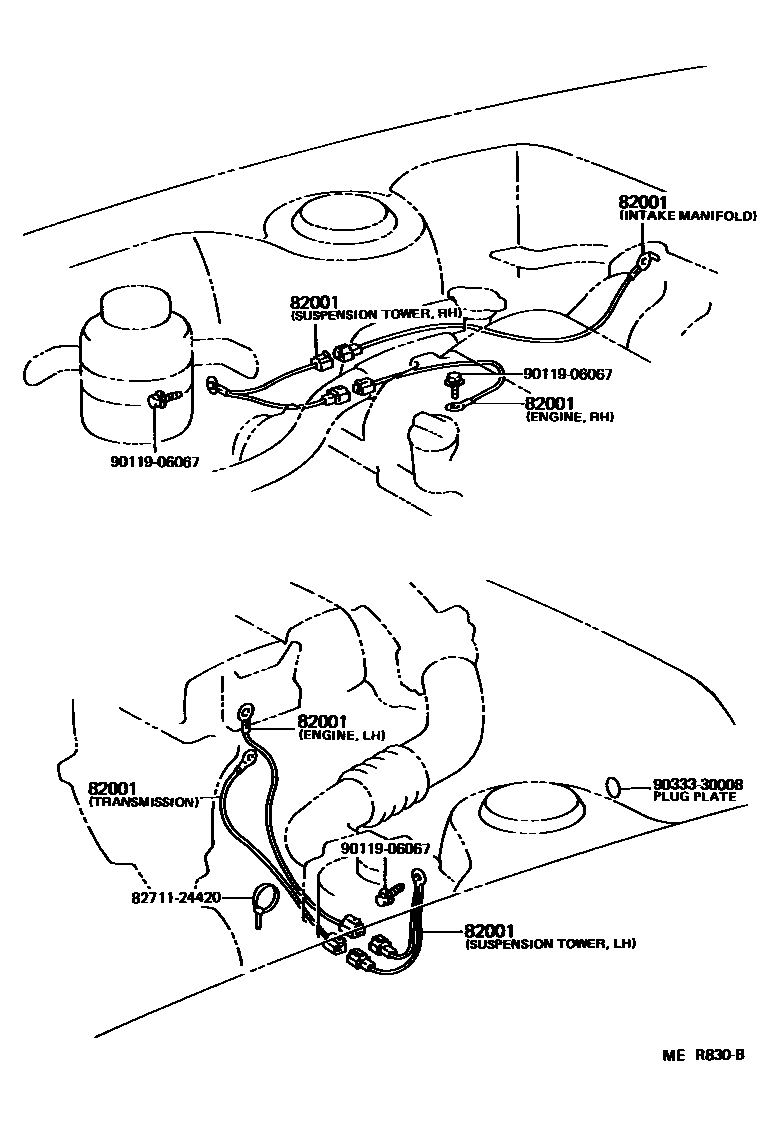

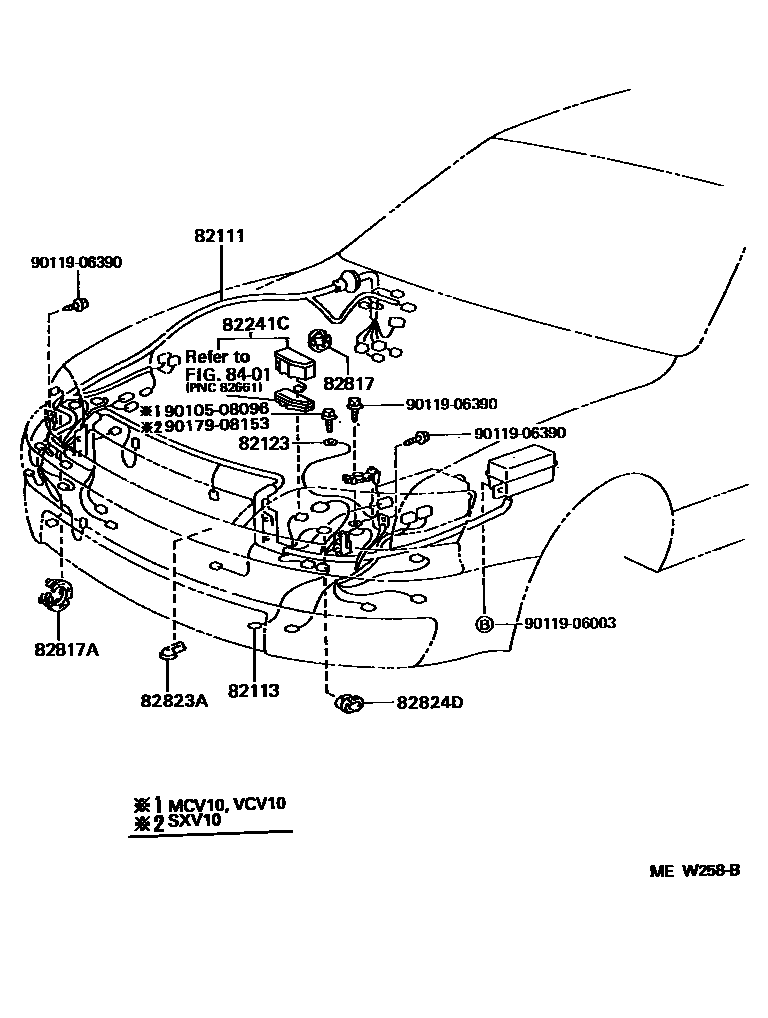

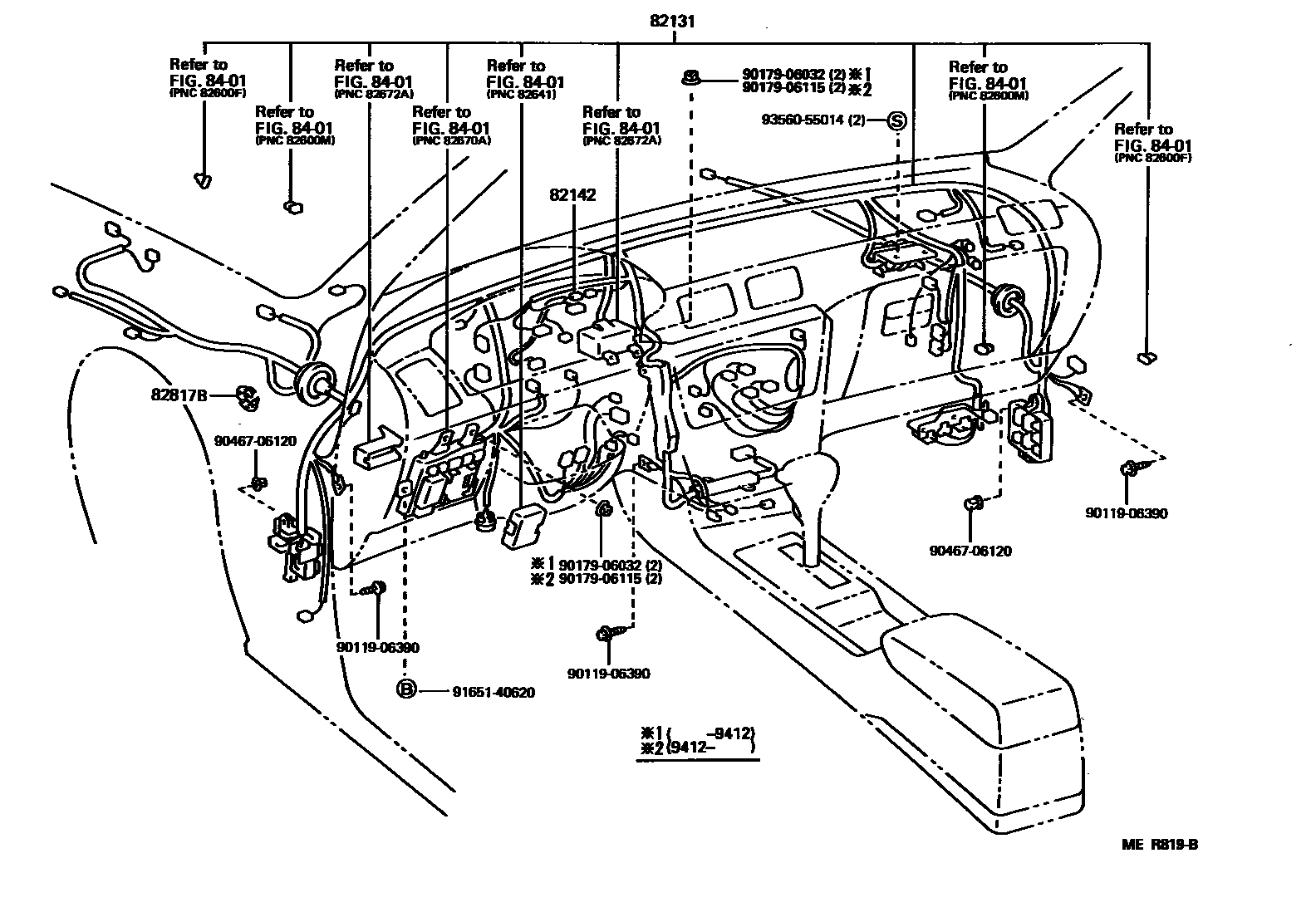

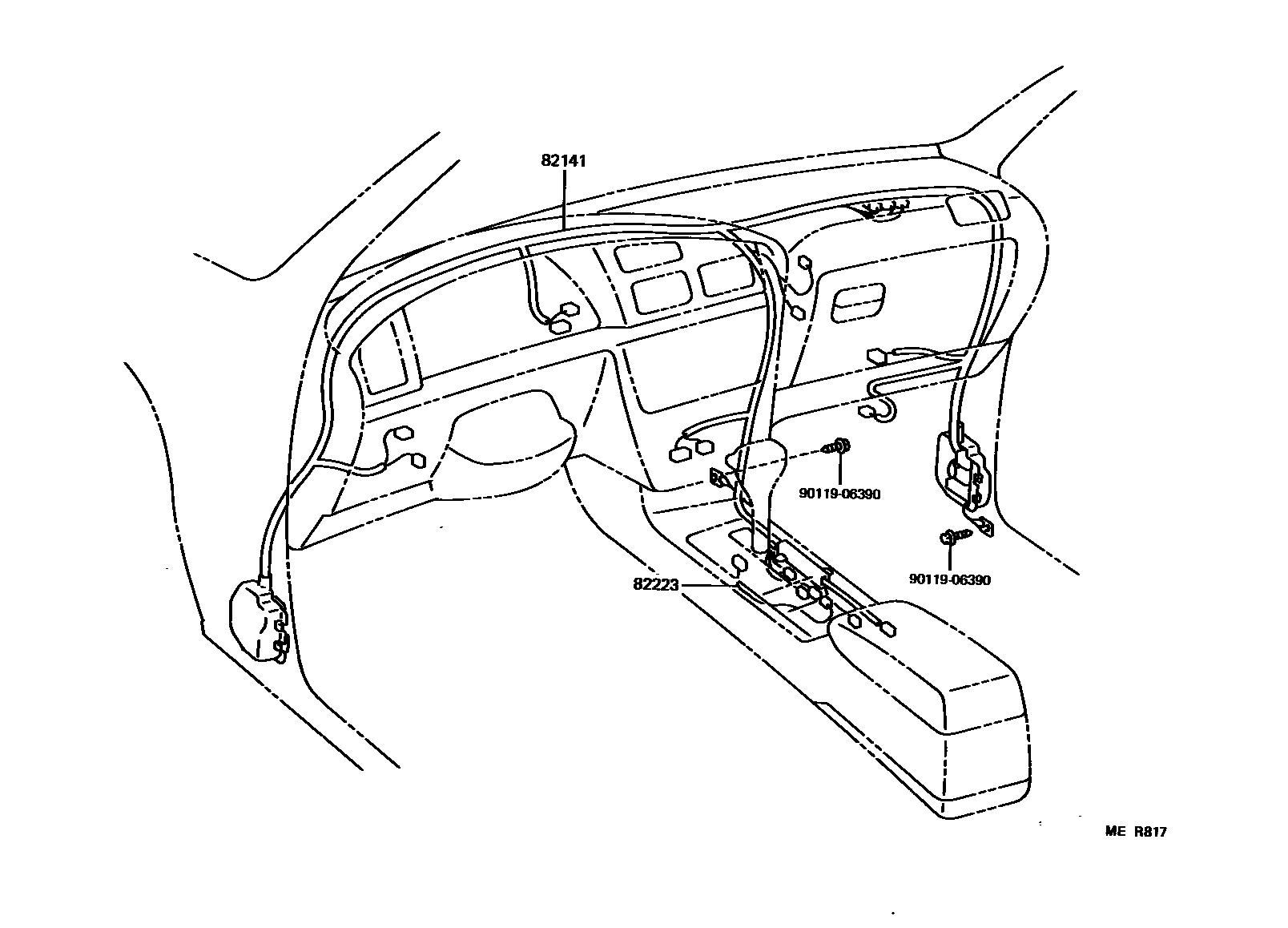

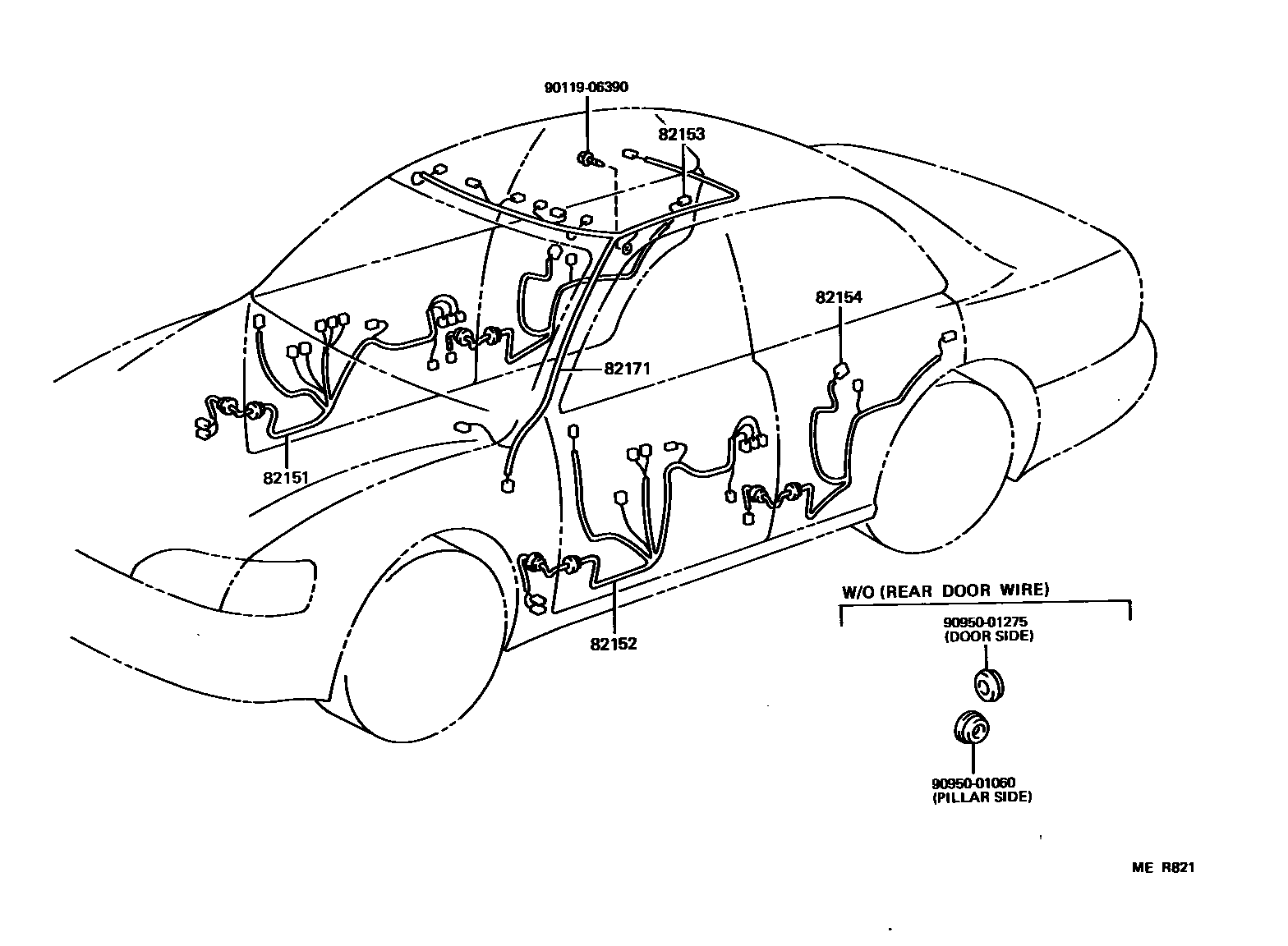

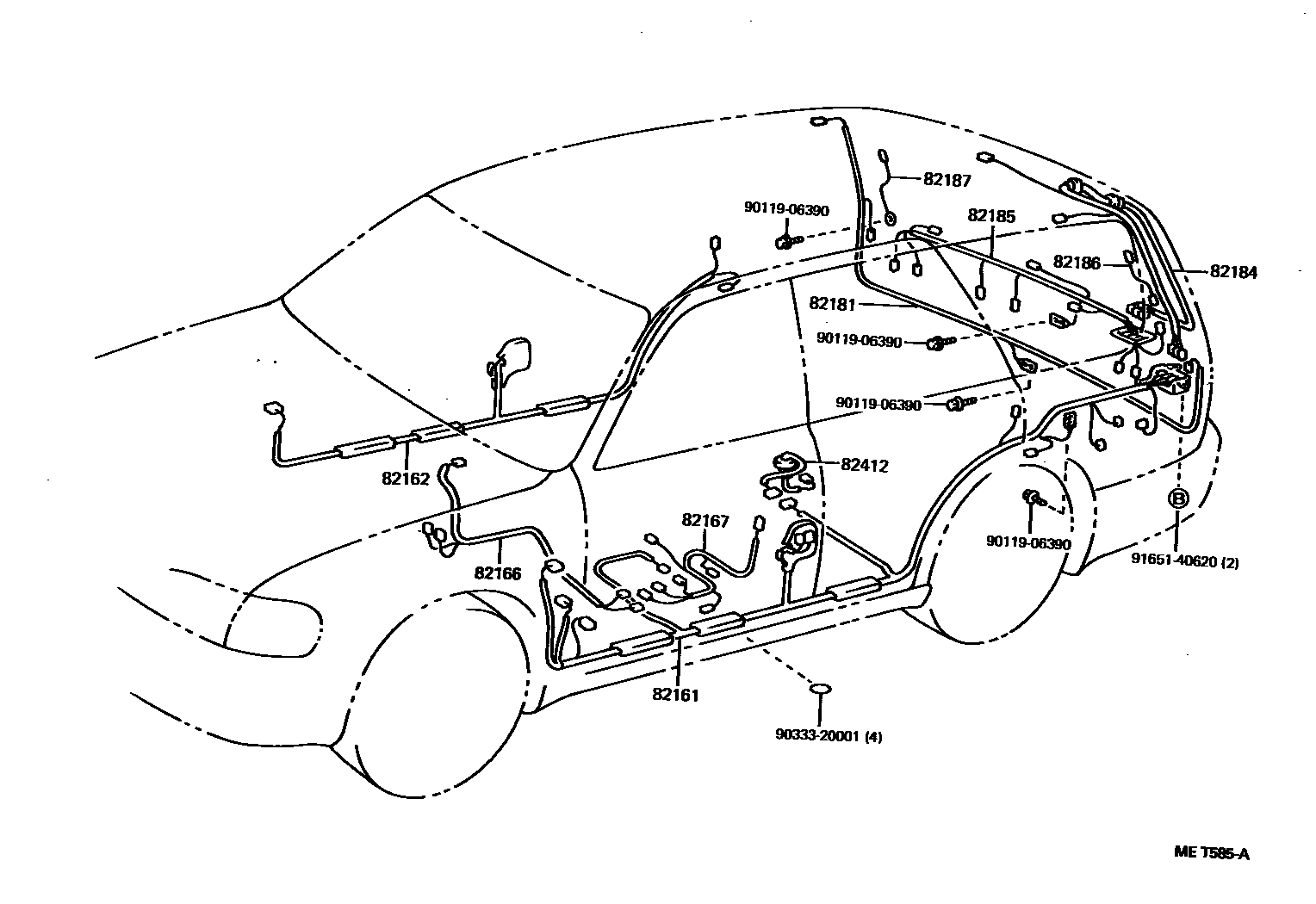

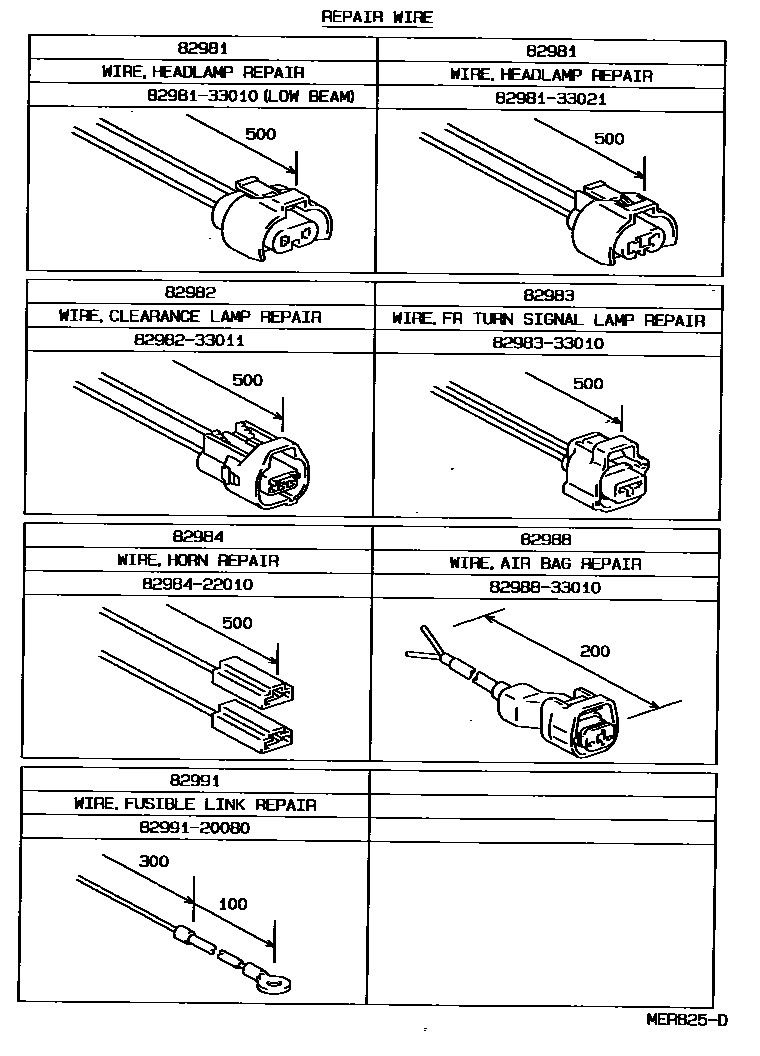

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82025 · 90080-82026 · 90080-82027 · 90080-82028 · 90080-82029 · 90080-82030 · 90084-98001 · 90084-98002 · 90084-98003 · 90084-98004 · 90084-98005 · 90084-98006 · 90980-07280 · 90980-07287 · 90980-07315 · 90980-07326 · 90980-07335 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07353 · 90980-07355 · 90980-07372 |
| 82111 | Engine room main wiring harness | 82111-06020 · 82111-06021 · 82111-06022 · 82111-06030 · 82111-06031 · 82111-06032 · 82111-06050 · 82111-06051 · 82111-06052 · 82111-06060 · 82111-06061 · 82111-06062 · 82111-06070 · 82111-06071 · 82111-06072 · 82111-06080 · 82111-06081 · 82111-06082 · 82111-06090 · 82111-06091 · 82111-06092 · 82111-06100 · 82111-06101 · 82111-06102 · 82111-06310 · 82111-06320 · 82111-06330 · 82111-06340 · 82111-06350 · 82111-06360 · 82111-06370 · 82111-06380 · 82111-06550 · 82111-06551 · 82111-06560 · 82111-06561 · 82111-06570 · 82111-06571 · 82111-06580 · 82111-06581 · 82111-06590 · 82111-06591 · 82111-06600 · 82111-06601 · 82111-06610 · 82111-06611 · 82111-06620 · 82111-06621 |
| 82113 | Engine room wiring harness No. 3 | 82113-06010 · 82113-33010 |
| 82121 | Engine wiring harness | 82121-06010 · 82121-06011 · 82121-06030 · 82121-06031 · 82121-06040 · 82121-06041 · 82121-06060 · 82121-06061 · 82121-06110 · 82121-06120 · 82121-06130 · 82121-06140 · 82121-06150 · 82121-06151 · 82121-06160 · 82121-06161 · 82121-06170 · 82121-06180 · 82121-06190 · 82121-06191 · 82121-06192 · 82121-33071 · 82121-33080 · 82121-33081 · 82121-33350 · 82121-33570 · 82121-33571 · 82121-33572 |
| 82123 | Engine No. 3 wiring harness | 82123-06010 · 82123-06020 |
| 82131 | Front panel wiring harness | 82131-06020 · 82131-06021 · 82131-06022 · 82131-06030 · 82131-06031 · 82131-06032 · 82131-06040 · 82131-06041 · 82131-06042 · 82131-06050 · 82131-06051 · 82131-06052 · 82131-06060 · 82131-06061 · 82131-06062 · 82131-06070 · 82131-06071 · 82131-06072 · 82131-06090 · 82131-06091 · 82131-06092 · 82131-06100 · 82131-06101 · 82131-06102 · 82131-06110 · 82131-06111 · 82131-06112 · 82131-06120 · 82131-06121 · 82131-06122 · 82131-06130 · 82131-06131 · 82131-06132 · 82131-06140 · 82131-06141 · 82131-06142 · 82131-06150 · 82131-06151 · 82131-06152 · 82131-06160 · 82131-06161 · 82131-06162 · 82131-06260 · 82131-06261 · 82131-06262 · 82131-06310 · 82131-06311 · 82131-06312 · 82131-06320 · 82131-06321 · 82131-06322 · 82131-06420 · 82131-06430 · 82131-06450 · 82131-06470 · 82131-06490 · 82131-06510 · 82131-06520 · 82131-06530 · 82131-06540 · 82131-06550 · 82131-06570 · 82131-06810 · 82131-06811 · 82131-06820 · 82131-06821 · 82131-06830 · 82131-06831 · 82131-06840 · 82131-06841 · 82131-06850 · 82131-06860 · 82131-06861 · 82131-06870 · 82131-06871 · 82135-06010 · 82135-06011 · 82135-06030 · 82135-06031 · 82135-06040 · 82135-06041 · 82135-06050 · 82135-06051 · 82135-06060 · 82135-06061 |
| 82141 | Dashboard wiring harness | 82141-06010 · 82141-06011 · 82141-06020 · 82141-06021 · 82141-06031 · 82141-06040 · 82141-06050 · 82141-06160 · 82141-06170 · 82141-06180 · 82141-06210 · 82141-06220 · 82141-06230 · 82141-06240 · 82141-06250 · 82141-06260 · 82141-06270 · 82141-06280 · 82141-06290 · 82141-06500 · 82141-06510 · 82141-06520 · 82141-06540 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06010 |
| 82151 | Right front door wiring harness | 82151-06010 · 82151-06020 · 82151-06030 · 82151-06160 · 82151-06310 · 82151-06360 · 82151-06370 · 82151-06440 · 82151-06460 · 82151-06470 · 82151-AA010 · 82151-AA020 · 82151-AA030 · 82151-AA050 · 82151-AA060 |
| 82152 | Left front door wiring harness | 82152-06010 · 82152-06020 · 82152-06030 · 82152-06040 · 82152-06050 · 82152-06190 · 82152-06310 · 82152-06360 · 82152-06370 · 82152-06380 · 82152-06390 · 82152-06460 · 82152-06480 · 82152-06490 · 82152-06500 · 82152-06510 · 82152-AA010 · 82152-AA020 · 82152-AA030 · 82152-AA040 · 82152-AA050 · 82152-AA070 · 82152-AA080 |
| 82153 | Rear door wiring harness No. 1 | 82153-06010 · 82153-06020 · 82153-06110 · 82153-06120 · 82153-06130 · 82153-06140 |
| 82154 | Rear door wiring harness No. 2 | 82154-06010 · 82154-06020 · 82154-06110 · 82154-06120 · 82154-06130 · 82154-06140 |
| 82161 | floor wiring harness | 82161-06010 · 82161-06020 · 82161-06040 · 82161-06050 · 82161-06100 · 82161-06110 · 82161-06210 · 82161-06211 · 82161-06220 · 82161-06221 · 82161-06230 · 82161-06231 · 82161-06240 · 82161-06241 · 82161-06250 · 82161-06251 · 82161-06260 · 82161-06261 · 82161-06340 · 82161-06350 · 82161-06360 · 82161-06370 · 82161-06380 · 82161-AA010 · 82161-AA011 · 82161-AA020 · 82161-AA021 · 82161-AA050 · 82161-AA060 |
| 82162 | Floor wiring harness No. 2 | 82162-06010 · 82162-06020 · 82162-06030 · 82162-06040 · 82162-06110 · 82162-06120 · 82162-06130 · 82162-06140 · 82162-06150 · 82162-06160 · 82162-06190 · 82162-06210 · 82162-06220 · 82162-06230 · 82162-06240 · 82162-AA010 · 82162-AA020 |
| 82166 | Armrest box wiring harness | 82166-06010 · 82166-06040 |
| 82167 | Seat No. 1 wiring harness | 82167-06010 · 82167-33020 · 82167-33110 · 82167-AA010 |
| 82171 | Roof No. 1 wiring harness | 82171-06010 · 82171-06020 · 82171-06030 · 82171-06040 · 82171-06041 · 82171-06050 · 82171-06051 · 82171-06060 · 82171-06061 · 82171-06070 · 82171-06071 · 82171-06130 · 82171-06310 · 82171-06320 · 82171-06330 · 82171-06340 · 82171-06350 · 82171-AA010 · 82171-AA020 · 82171-AA030 · 82171-AA031 · 82171-AA040 |
| 82181 | Luggage No. 1 wiring harness | 82181-06010 · 82181-06020 · 82181-06040 · 82181-AA010 |
| 82182 | Luggage No. 2 wiring harness | 82182-06010 · 82182-06020 · 82182-06040 · 82182-06050 · 82182-AA010 |
| 82184 | Rear door No. 1 wiring harness | 82184-06010 |
| 82185 | Rear door wiring harness No. 2 | 82185-06010 |
| 82186 | Rear window wiring harness No. 1 | 82186-06010 |
| 82187 | Rear window wiring harness No. 2 | 82187-06010 · 82187-06020 · 82187-06030 · 82187-AA010 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08254 |
| 82219A | sensor harness | 82219-07010 · 82219-33010 · 82219-33020 |
| 82223 | switch harness | 82223-06020 |
| 82241C | Relay harness | 82241-06010 · 82241-06011 |
| 82412 | Fuel gauge wiring harness | 82412-06010 · 82412-06020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 · 82817-33350 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 · 82817-33400 |
| 82817E | No. 6 wire harness protection device | 82817-32710 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-20050 |
| 82981 | Headlight repair line | 82981-33010 · 82981-33021 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82988 | Air bag repair line | 82988-33010 |
| 82991 | Fuse repair line | 82991-20080 |
