Toyota CAMRY 侧梁 — Figure 6101

Toyota CAMRY EPC diagram 6101, 侧梁, with 3 images and 92 PNC and OE references.

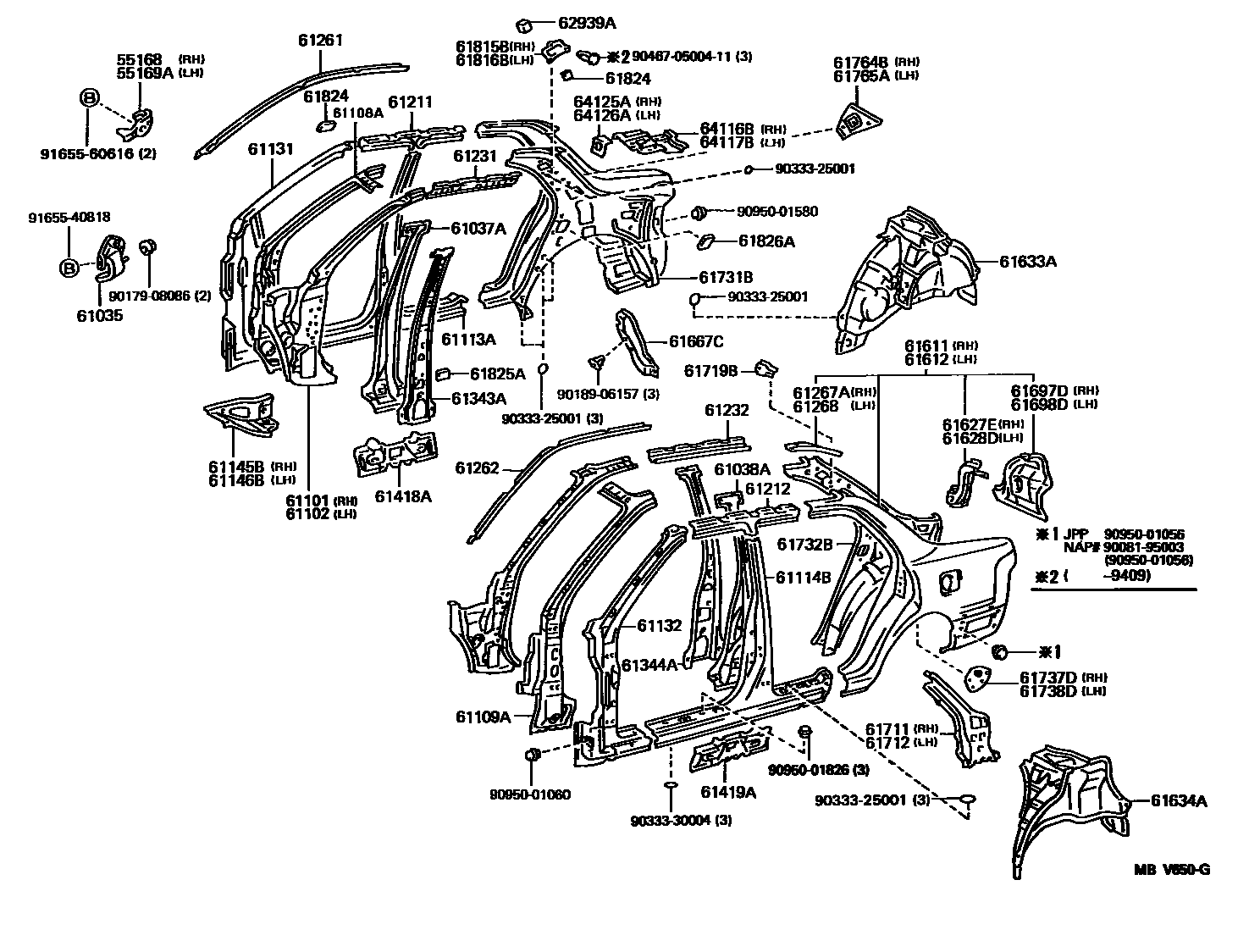

Toyota CAMRY 侧梁 EPC diagram — MBV650G
侧梁 — MBV650G (199106 – 999999)

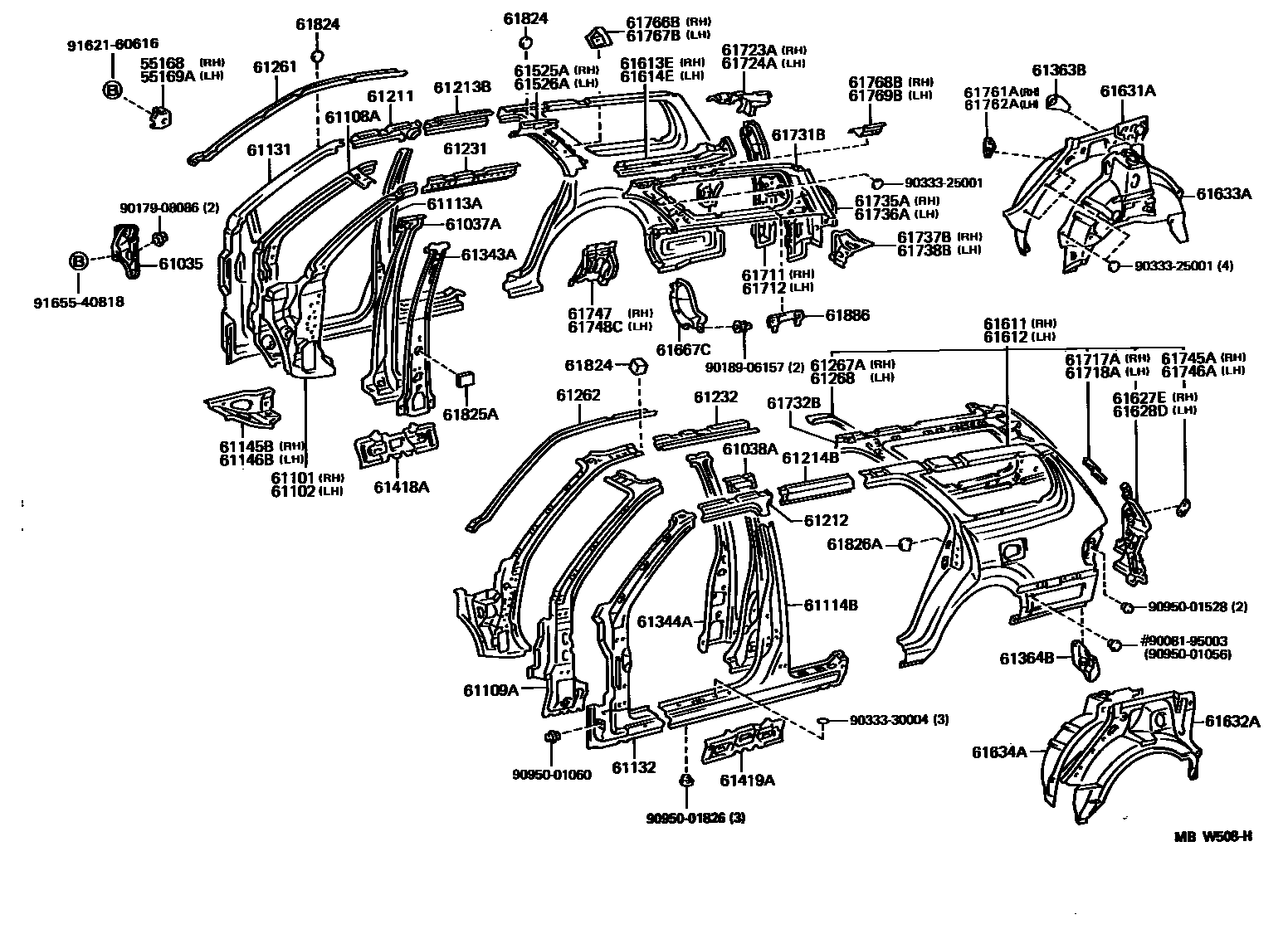

Toyota CAMRY 侧梁 EPC diagram — MBW508H
侧梁 — MBW508H (199203 – 999999)

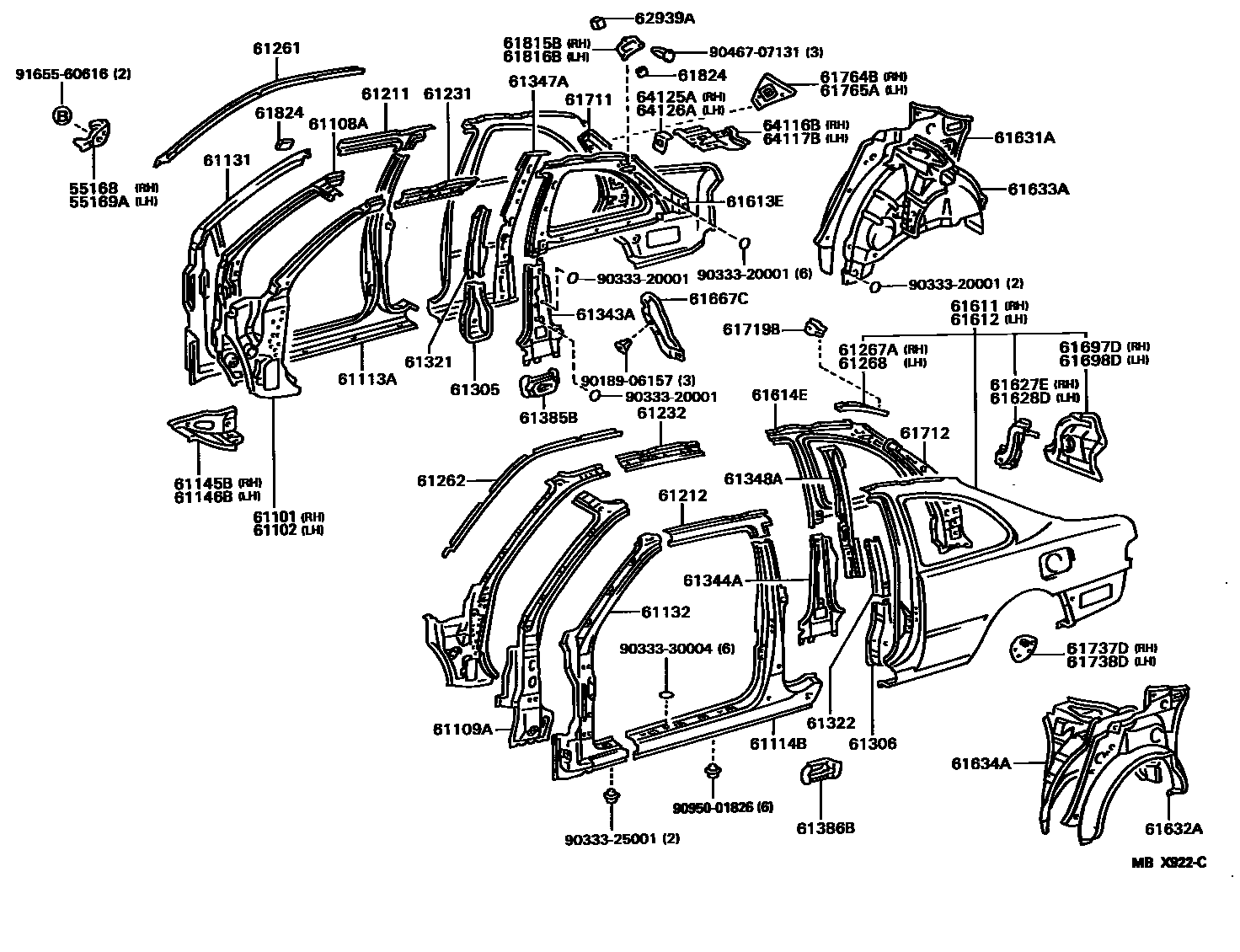

Toyota CAMRY 侧梁 EPC diagram — MBX922C
侧梁 — MBX922C (199309 – 999999)

PNC and OE references

PNCPart nameOE numbers
55168Right front fender mounting bracket55168-32010
55169ALeft front fender mounting bracket55169-32010
61035Instrument panel to right front wall side bracket sub-assembly61165-33010
61037ARight body center pillar reinforcement sub-assembly61037-33020 · 61037-33041 · 61037-33080
61038ALeft body center pillar reinforcement sub-assembly61038-33020 · 61038-33041 · 61038-33080
61101Right front wall side panel sub-assembly61101-06900 · 61101-06902
61102Left front wall side panel sub-assembly61102-06900 · 61102-06901 · 61102-06903 · 61102-06904
61108ARight body front pillar lower reinforcement sub-assembly61108-06900 · 61108-06902 · 61108-06904
61109ALeft side body front pillar lower reinforcement sub-assembly61109-06900 · 61109-06901 · 61109-06902 · 61109-06903 · 61109-06904
61113ANo. 2 right outer panel61113-06010 · 61113-AA010
61114BNo. 2 left outer panel61114-06010 · 61114-AA010
61131Right body outer front upper pillar61131-06010 · 61131-AA010
61132Left body outer front upper pillar61132-06010 · 61132-AA010
61145BRight body front pillar lower corner panel61145-33010
61146BLeft body front pillar lower corner panel61146-33010
61211Roof right outer longitudinal beam61211-06020 · 61211-AA010
61212Roof left outer longitudinal beam61212-06020 · 61212-AA010
61213BNo. 2 longitudinal beam on the outer right side of the roof61211-06010
61214BNo. 2 longitudinal beam on the left side of the roof61212-06010
61231Inner longitudinal beam on the right side of the roof61231-06010 · 61231-33010 · 61231-AA900
61232Roof left inner longitudinal beam61232-06010 · 61232-33010 · 61232-AA900
61261Drainage channel on the right side of the roof61261-06010 · 61261-06020 · 61261-AA010
61262Drainage channel on the left side of the roof61262-06010 · 61262-06020 · 61262-AA010
61267ARoof right rear gutter61267-06010 · 61267-06020
61268Roof left rear gutter61268-06010 · 61268-06020
61305Right body center pillar lower reinforcement sub-assembly61305-AA010
61306Left body center pillar lower reinforcement sub-assembly61306-AA010
61321Reinforcement member on right body center pillar61321-AA010
61322Reinforcement member on left body center pillar61322-AA010
61343ARight body inner center pillar61343-33010 · 61343-33020 · 61343-AA900
61344ALeft body inner center pillar61344-33010 · 61344-33020 · 61344-AA900
61347ARight seat belt anchor to center pillar reinforcement61347-AA010
61348ALeft seat belt anchor to center pillar reinforcement61348-AA010
61363BRight seat belt anchor side reinforcement61363-33010
61364BLeft side seat belt anchor side reinforcement61364-33010
61385BRight body inner center pillar extension61385-AA010
61386BLeft body inner center pillar extension61386-AA010
61418ARight side door sill panel reinforcement61418-06010 · 61418-32020
61419ALeft side rocker panel reinforcement61419-06010 · 61419-32020
61525ARight release lever bracket fixing61525-06010
61526ALeft release lever bracket fixing61526-06010
61611Right side hoarding61601-06011 · 61601-06021 · 61601-06030 · 61601-06040 · 61601-06900 · 61601-06901 · 61601-AA010 · 61601-AA020
61612left side panel61602-06011 · 61602-06020 · 61602-06030 · 61602-06040 · 61602-06050 · 61602-06900 · 61602-AA010
61613ERight side inner panel61613-06010 · 61613-AA900
61614ELeft side inner panel61614-06010 · 61614-AA900
61627ERight rear side panel lower extension61627-06010 · 61627-06020 · 61627-33010
61628DLeft rear side panel lower extension61628-06010 · 61628-06020 · 61628-33010
61631ARight wheel cover outer panel61631-06010 · 61631-AA010
61632ALeft side wheel cover outer panel61632-06010 · 61632-AA010
61633ARight wheel housing lining panel61603-06030 · 61603-06900
61634ALeft side wheel housing lining panel61604-06030 · 61604-06900
61667CNo. 1 side panel seal61667-06010 · 61667-06020
61697DRight side enclosure end cover61697-06010 · 61697-06011 · 61697-06012 · 61697-33010 · 61697-33011 · 61697-33012
61698DLeft side enclosure end cover61698-06010 · 61698-06011 · 61698-06012 · 61698-33010 · 61698-33011 · 61698-33012
61711Roof right side outer panel61711-06010 · 61711-06020 · 61711-33010 · 61711-AA900
61712Roof left outer panel61712-06010 · 61712-06020 · 61712-33010 · 61712-AA900
61717ARight side panel extension reinforcement61717-33010
61718ALeft side bulkhead extension reinforcement61718-33010
61719Broof inner bracket61719-33010
61723ANo. 1 right corner window opening fixing piece61723-06010
61724ANo. 1 left corner window opening fixing piece61724-06010
61731BRoof right inner panel61731-06010 · 61731-06030
61732BRoof left inner panel61732-06010 · 61732-06020
61735ARight rear roof inner panel61735-06010
61736ALeft rear roof inner panel61736-06010
61737BRight inner lower panel of the roof61737-06020
61737DRoof right inner reinforcement61737-06010
61738BRoof left inner lower panel61738-06020
61738DRoof left inner reinforcement61738-06010
61745ABack door opening lower right reinforcement61745-06010
61746ARear door opening lower left reinforcement61745-06010
61747Roof right inner panel to wheel housing bracket61747-06010
61748CRoof left inner panel to wheel arch bracket61748-06010
61761ASeat belt anchor upper reinforcement for No. 1 right-hand seat61761-33010
61762ALeft No. 1 seat belt anchor upper reinforcement61762-33010
61764BSeat belt anchor reinforcement for seat No. 2, right61764-33010 · 61764-AA010
61765ASeat belt anchor reinforcement for No. 2 left seat61765-33010 · 61765-AA010
61766BRight seat belt anchor to roof inner reinforcement61766-33010
61767BLeft-hand seat belt anchor to roof inner reinforcement61767-33010
61768BRear right seat belt anchor to roof inner reinforcement61768-33010
61769BRear left seat belt anchor to roof inner reinforcement61769-33010
61815BRight inner upper cover of the roof61815-33010 · 61815-33030 · 61815-AA010 · 61815-AC020
61816BRoof left inner upper cover61815-33030 · 61815-AC020 · 61816-33010 · 61816-AA010
61824Noise Control Panel No. 161824-06010 · 61824-AA010
61825ANoise Control Panel No. 261825-12010
61826ANoise Control Panel No. 361826-06010
61886Rear roof inner panel61886-33010
62939ASide ventilation silencers62939-06010
64116BRight rear upper reinforcement64116-33010
64117BLeft rear upper reinforcement64117-33010
64125AUpper right back panel bracket64125-33010
64126AUpper left back panel bracket64126-33010
