Toyota CAMRY 中央支架和行星太阳齿轮(ATM) — Figure 3508

Toyota CAMRY EPC diagram 3508, 中央支架和行星太阳齿轮(ATM), with 3 images and 15 PNC and OE references.

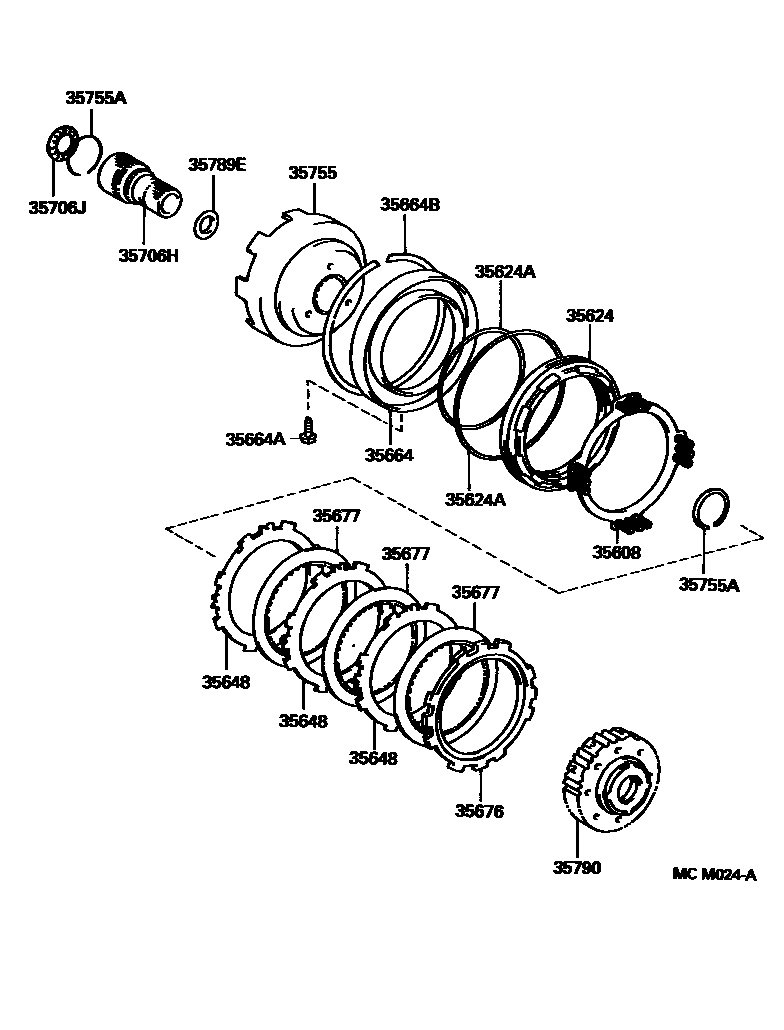

Toyota CAMRY 中央支架和行星太阳齿轮(ATM) EPC diagram — MCM024A
中央支架和行星太阳齿轮(ATM) — MCM024A (199106 – 999999)

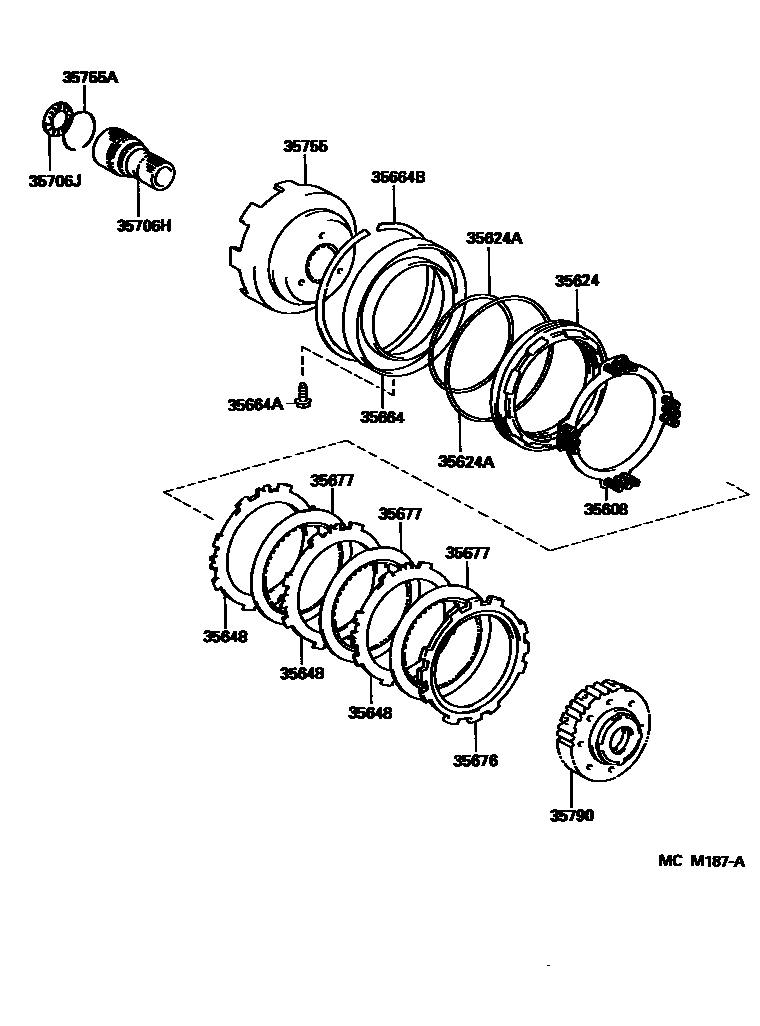

Toyota CAMRY 中央支架和行星太阳齿轮(ATM) EPC diagram — MCM187A
中央支架和行星太阳齿轮(ATM) — MCM187A (199106 – 199309)

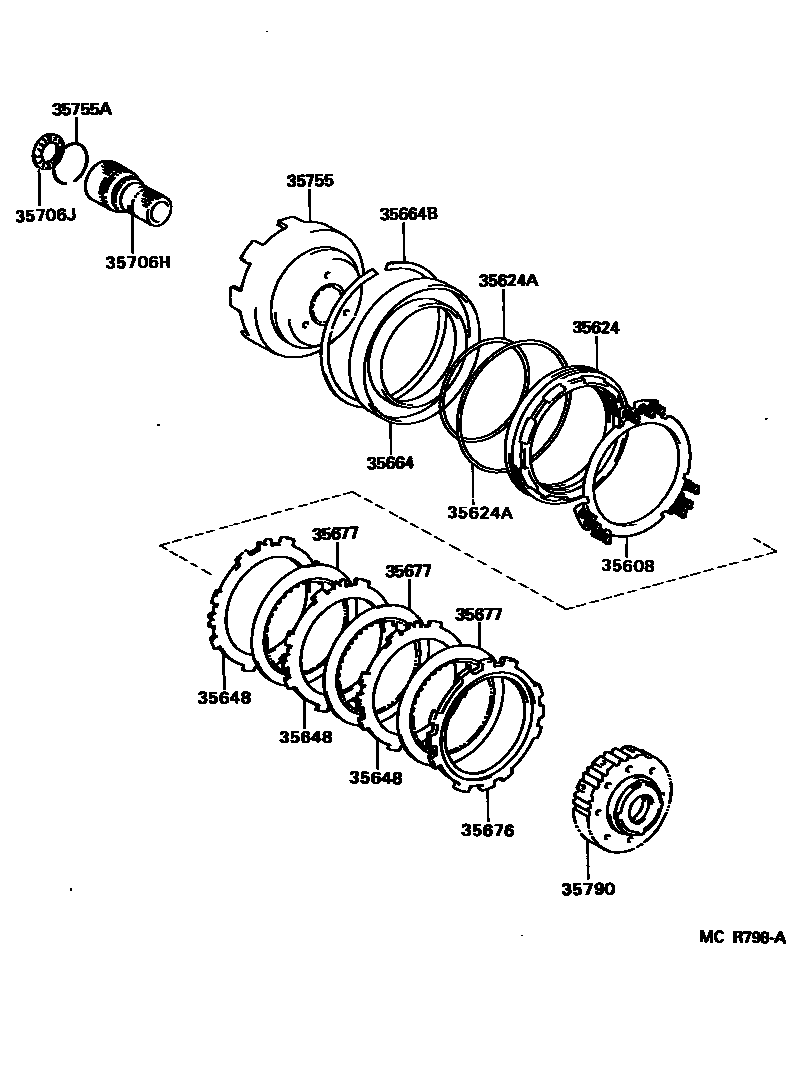

Toyota CAMRY 中央支架和行星太阳齿轮(ATM) EPC diagram — MCR798A
中央支架和行星太阳齿轮(ATM) — MCR798A (199309 – 999999)

PNC and OE references

PNCPart nameOE numbers
35608Second gear brake piston return spring sub-assembly35608-32010 · 35608-33010 · 35608-33020
35624Second gear brake piston35624-32010 · 35624-33010
35624AO-ring (for second gear brake piston)90301-99021 · 90301-99023
35648Clutch disc (for second gear brake)35648-32010 · 35648-32030 · 35648-33010
35664Second gear brake cylinder35664-32010
35664ABolt (for second gear brake cylinder)90109-06060
35664BHole snap ring (for second gear brake cylinder)90521-99013
35676Brake flange (for second gear brake)35676-32010 · 35676-33010
35677Clutch disc (for second gear brake)35677-32050 · 35677-33020 · 35677-33050
35706HPlanetary gear train sun gear sub-assembly35706-12010 · 35706-32030 · 35706-33010 · 35706-33011
35706JThrust needle roller bearing (for planetary gear train sun gear)90374-30006 · 90374-30008
35755sun gear input drum35755-32020 · 35755-32030 · 35755-33010
35755AShaft snap ring (for sun gear input drum)90520-36017 · 90520-44002 · 90520-47003
35789EThrust bearing race (for planetary gear train sun gear)35789-22010
35790One-way clutch assembly35790-32031 · 35790-32050 · 35790-33010
