Toyota CAMRY 电子燃油喷射系统 — Figure 8404

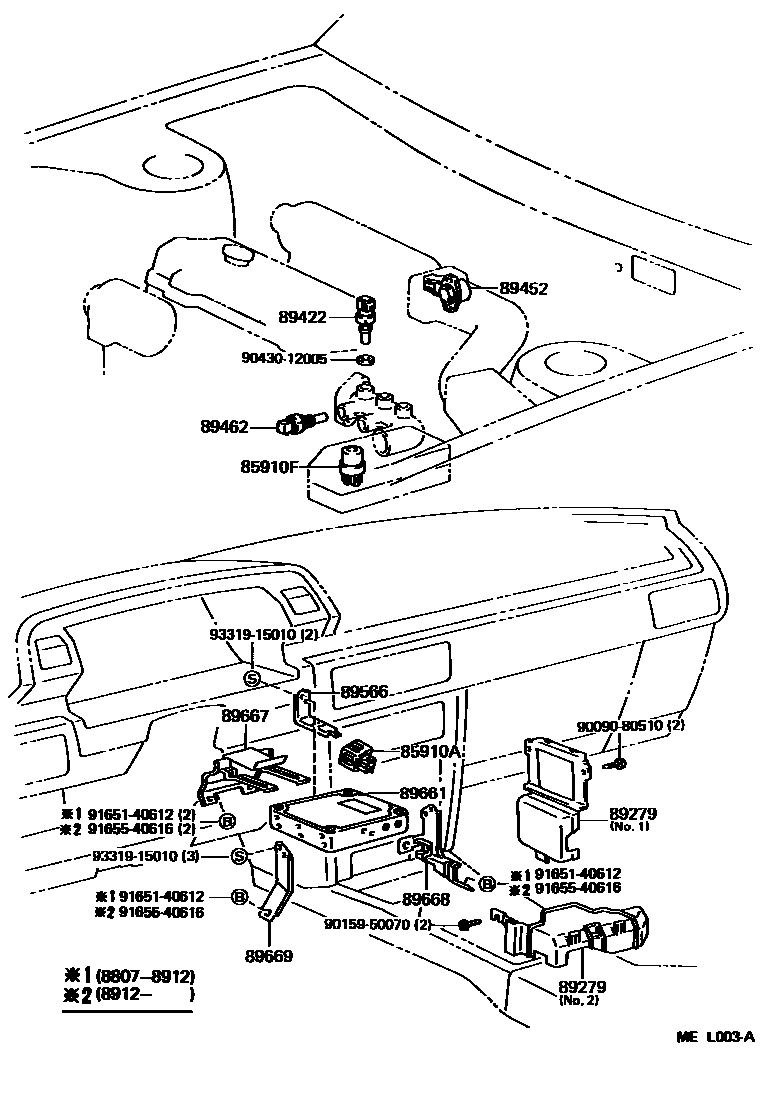

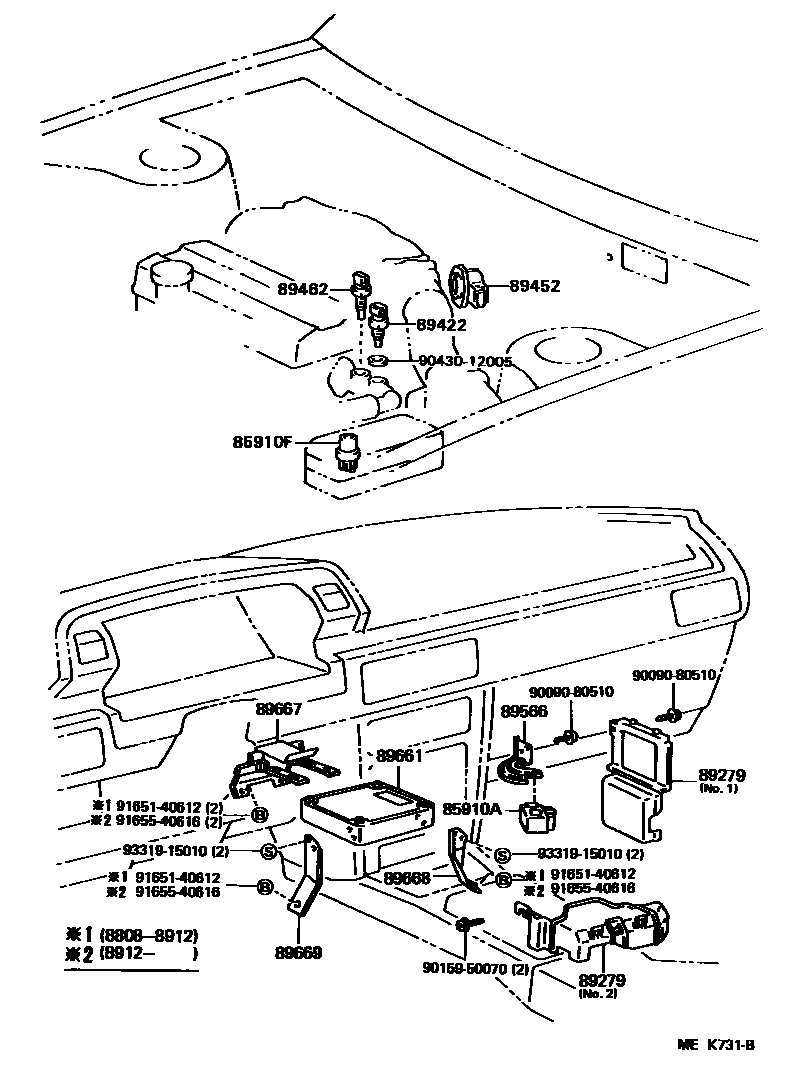

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-30050 · 85910-32030 |
| 85910F | ECU relay (for EFI) | 90987-02004 |
| 89279 | Engine control ECU cover | 89279-32070 · 89279-32090 · 89279-32110 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-12040 · 89452-20050 · 89452-32020 |
| 89462 | Start injector timing switch | 89462-20020 · 89462-20030 |
| 89566 | Fuel injection ECU bracket | 89566-32030 |
| 89661 | Engine control ECU | 89661-32320 · 89661-32321 · 89661-32322 · 89661-32324 · 89661-32330 · 89661-32331 · 89661-32333 · 89661-32352 · 89661-32354 · 89661-32362 · 89661-32364 · 89661-32460 · 89661-32470 · 89661-32560 · 89661-32561 · 89661-32570 · 89661-32571 · 89661-32580 · 89661-32581 · 89661-32590 · 89661-32591 |
| 89667 | Engine control ECU bracket | 89667-32020 |
| 89668 | No. 2 engine control ECU bracket | 89668-32020 · 89668-32030 |
| 89669 | No. 3 engine control ECU bracket | 89669-32040 |
