Toyota CAMRY Water Pump — Figure 1601

Toyota CAMRY EPC diagram 1601, Water Pump, with 3 images and 8 PNC and OE references.

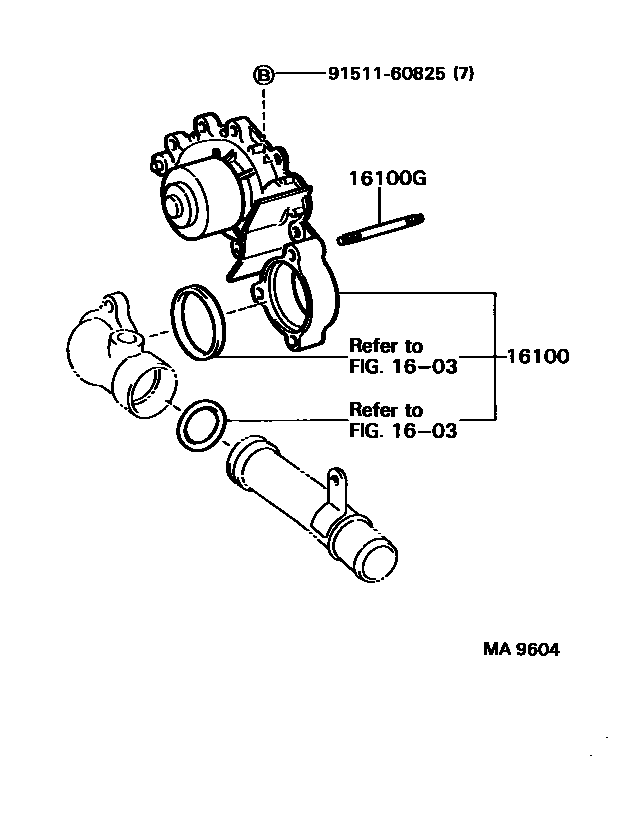

Toyota CAMRY Water Pump EPC diagram — MA9604
Water Pump — MA9604 (198808 – 199105)

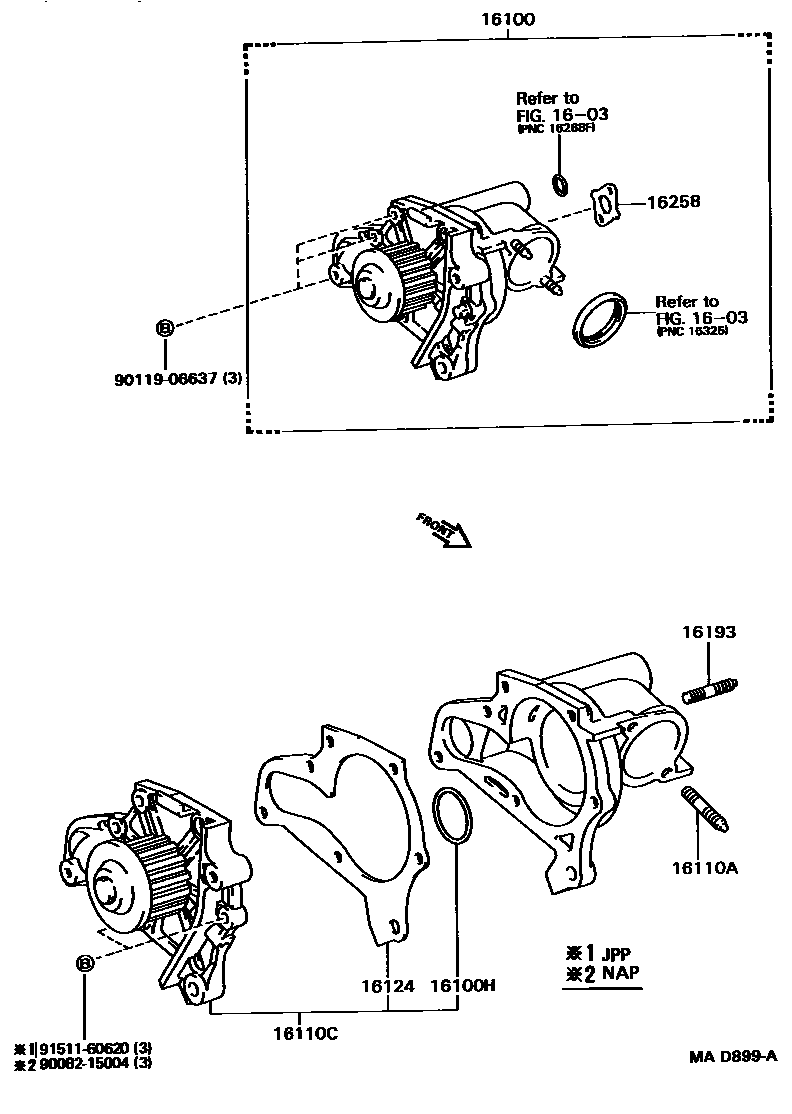

Toyota CAMRY Water Pump EPC diagram — MAD899A
Water Pump — MAD899A (198807 – 999999)

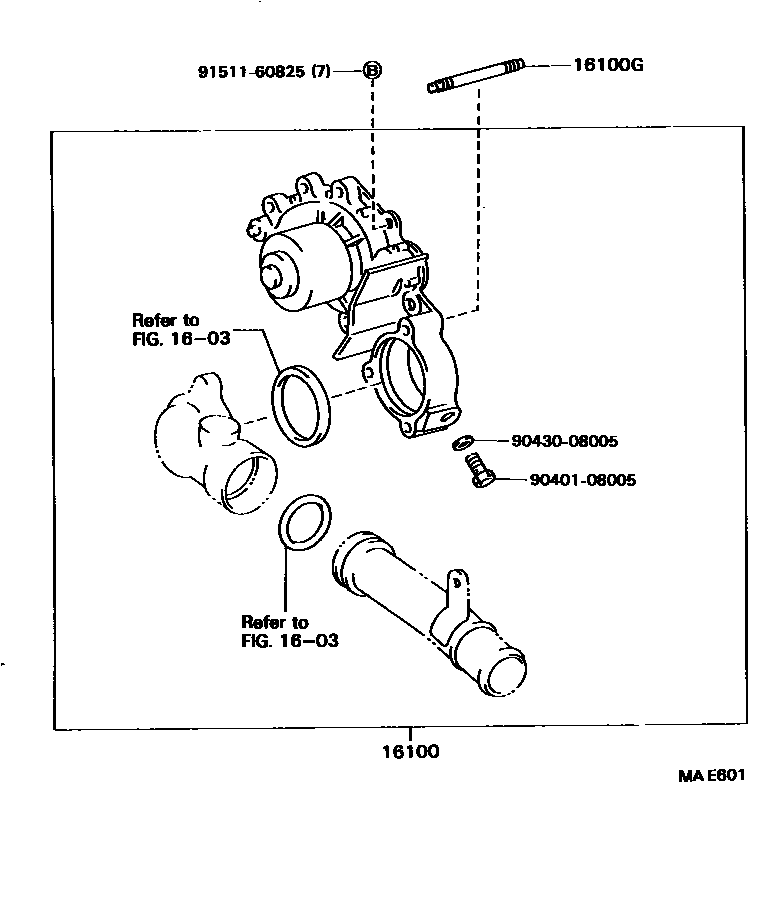

Toyota CAMRY Water Pump EPC diagram — MAE601
Water Pump — MAE601 (199105 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-09030 · 16100-69206 · 16100-69305 · 16100-79075 · 16100-79185
16100GStuds (for water pump assembly)90116-08270
16100HO-ring (for water pump)90301-37005 · 96711-24037
16110AStud bolts (for fixing the water outlet)16193-03010 · 16193-63010
16110CWater pump assembly without cover16110-09010 · 16110-79025
16124water pump cover gasket16124-03010 · 16124-74020
16193Studs (for water pump cover)90029-01500 · 90080-11042
16258Pad (for heater return)16258-15011 · 16258-74020
