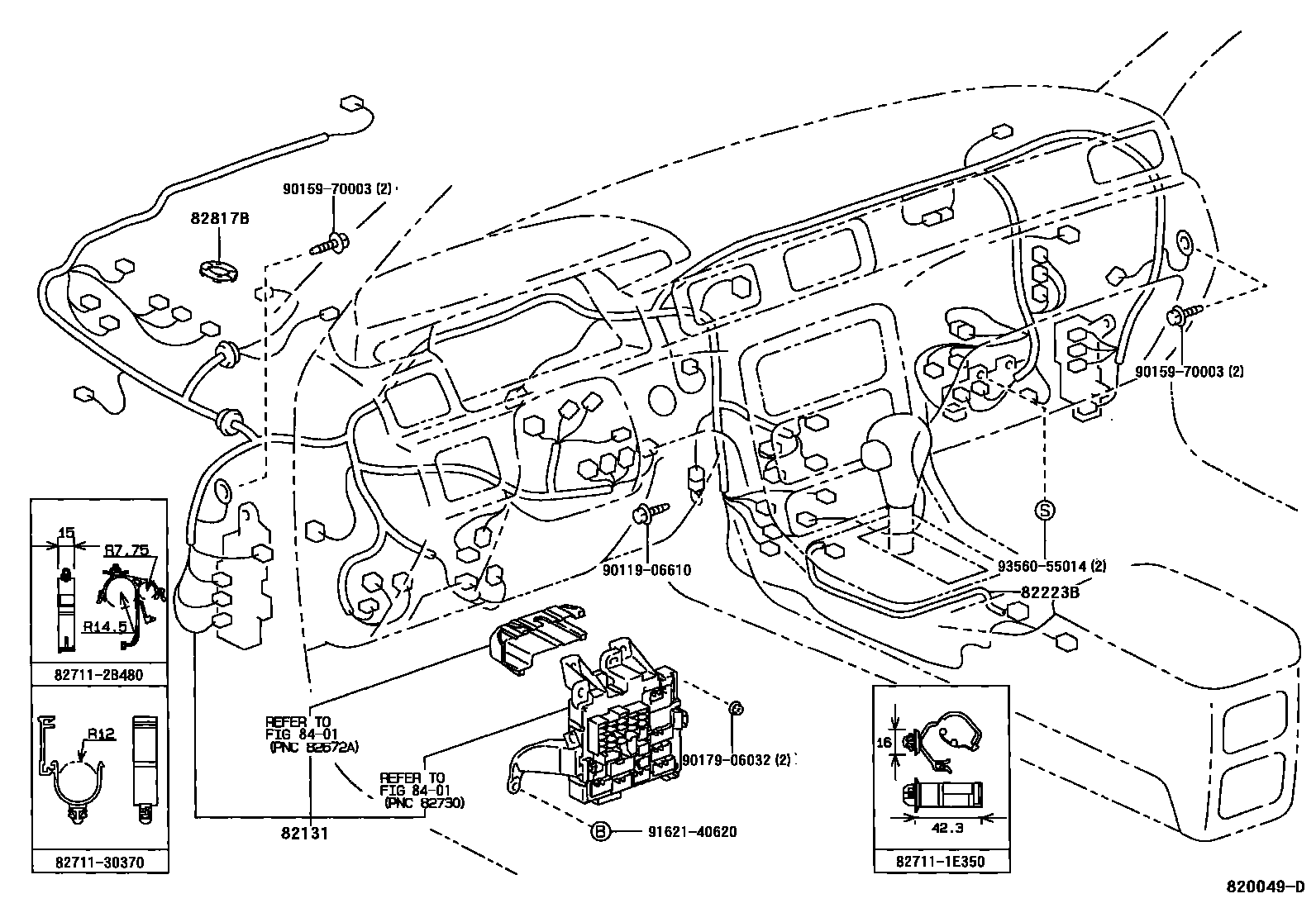

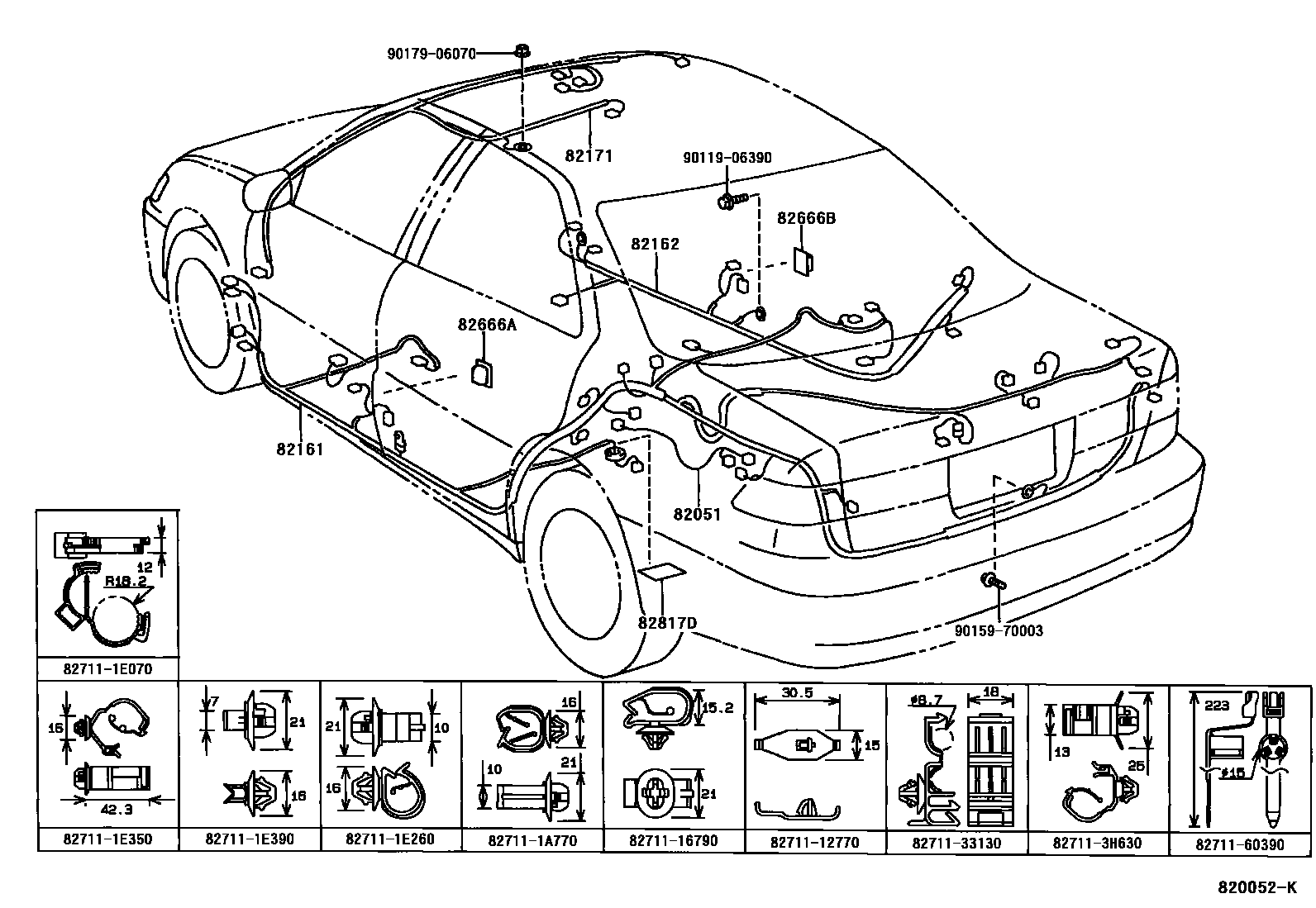

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 10 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

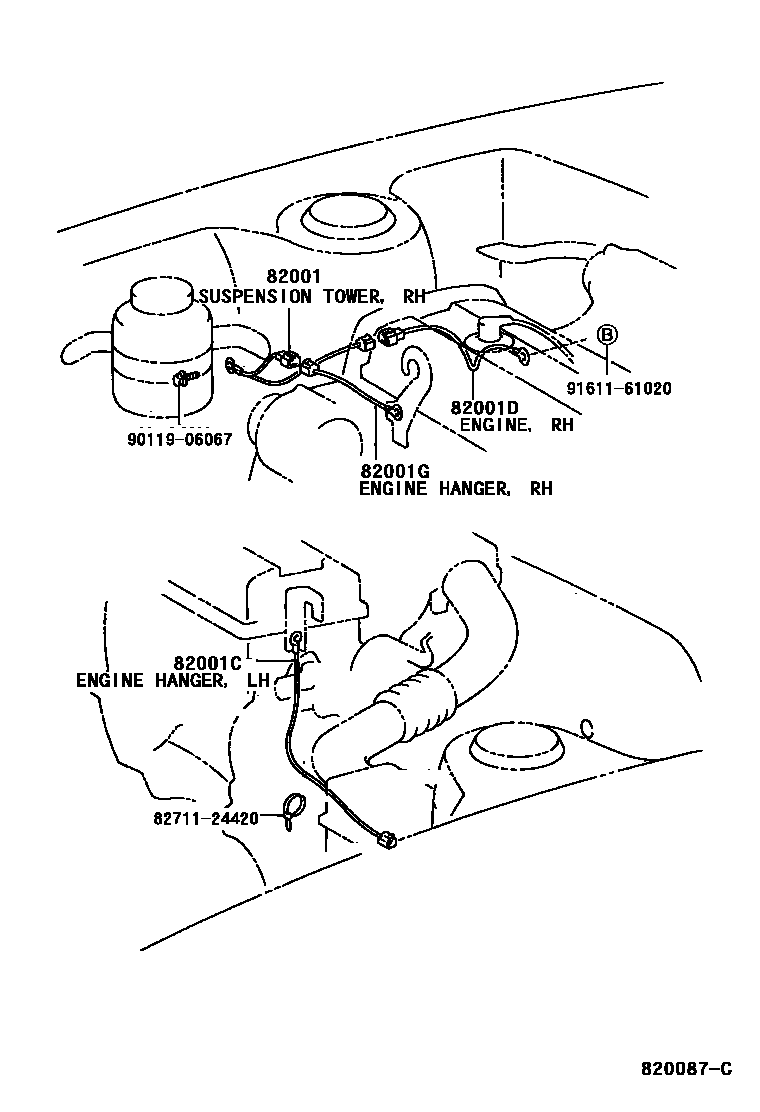

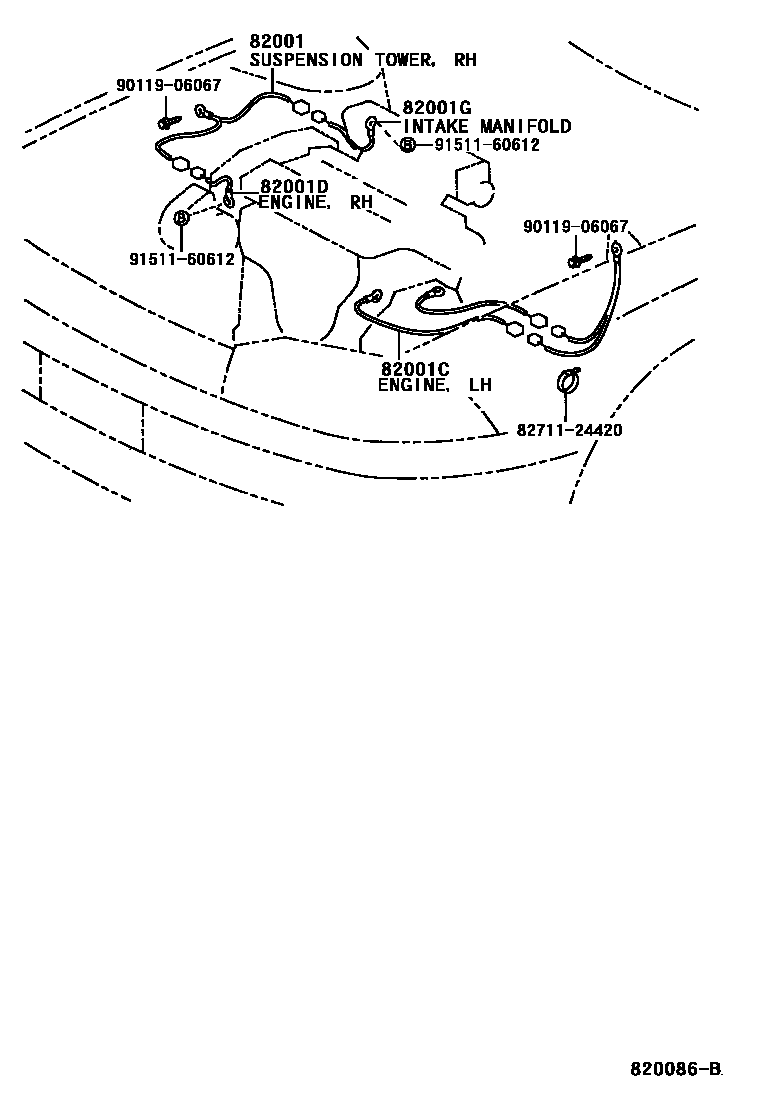

| 82001 | Connection cable No. 1 | 90980-07346 |
| 82001C | Connection cable No. 2 | 90980-07390 · 90980-07400 |
| 82001D | Connection cable No. 3 | 90980-07287 · 90980-07315 |
| 82001G | No. 4 connecting cable | 90084-98019 · 90980-07280 · 90980-07347 |
| 82051 | Fuel control wiring harness assembly | 82051-06010 |

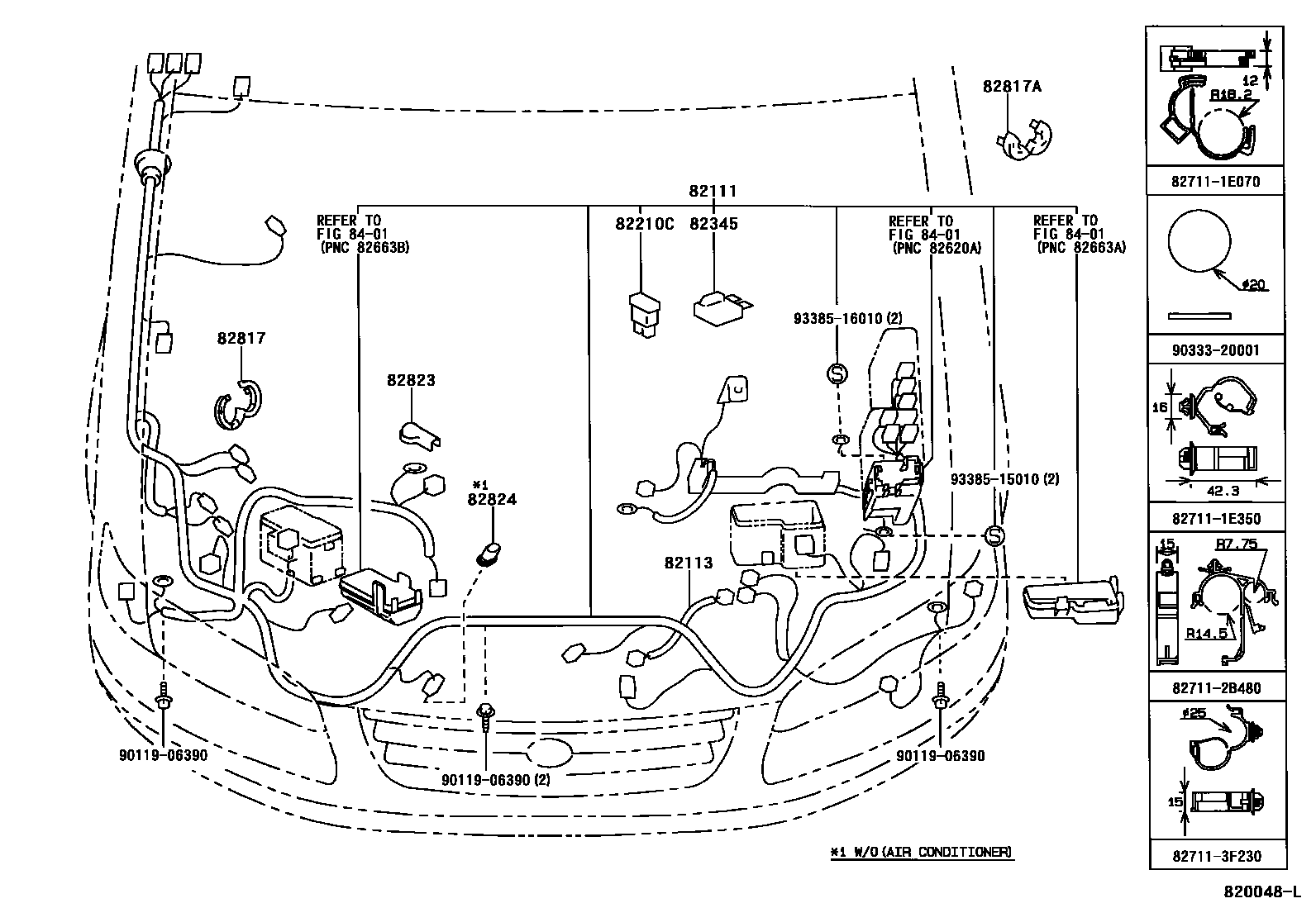

| 82111 | Engine room main wiring harness | 82111-0W010 · 82111-0W020 · 82111-33410 · 82111-33411 · 82111-33420 · 82111-33421 · 82111-3T220 · 82111-3T250 · 82111-3T260 · 82111-3T270 · 82111-3T280 · 82111-3T410 · 82111-3T411 · 82111-3T530 · 82111-3T540 · 82111-3T550 · 82111-3T560 · 82111-3T570 · 82111-3T580 · 82111-3T590 · 82111-3T600 · 82111-3T610 · 82111-3T620 · 82111-3T630 · 82111-3T870 · 82115-33050 · 82115-33060 · 82115-33070 · 82115-33080 · 82115-33090 · 82115-33100 · 82115-33110 · 82115-33120 · 82115-33130 · 82115-33140 · 82115-33150 · 82115-33160 · 82115-33170 |
| 82113 | Engine room wiring harness No. 3 | 82113-06020 · 82113-06030 · 82113-33020 · 82113-33030 |

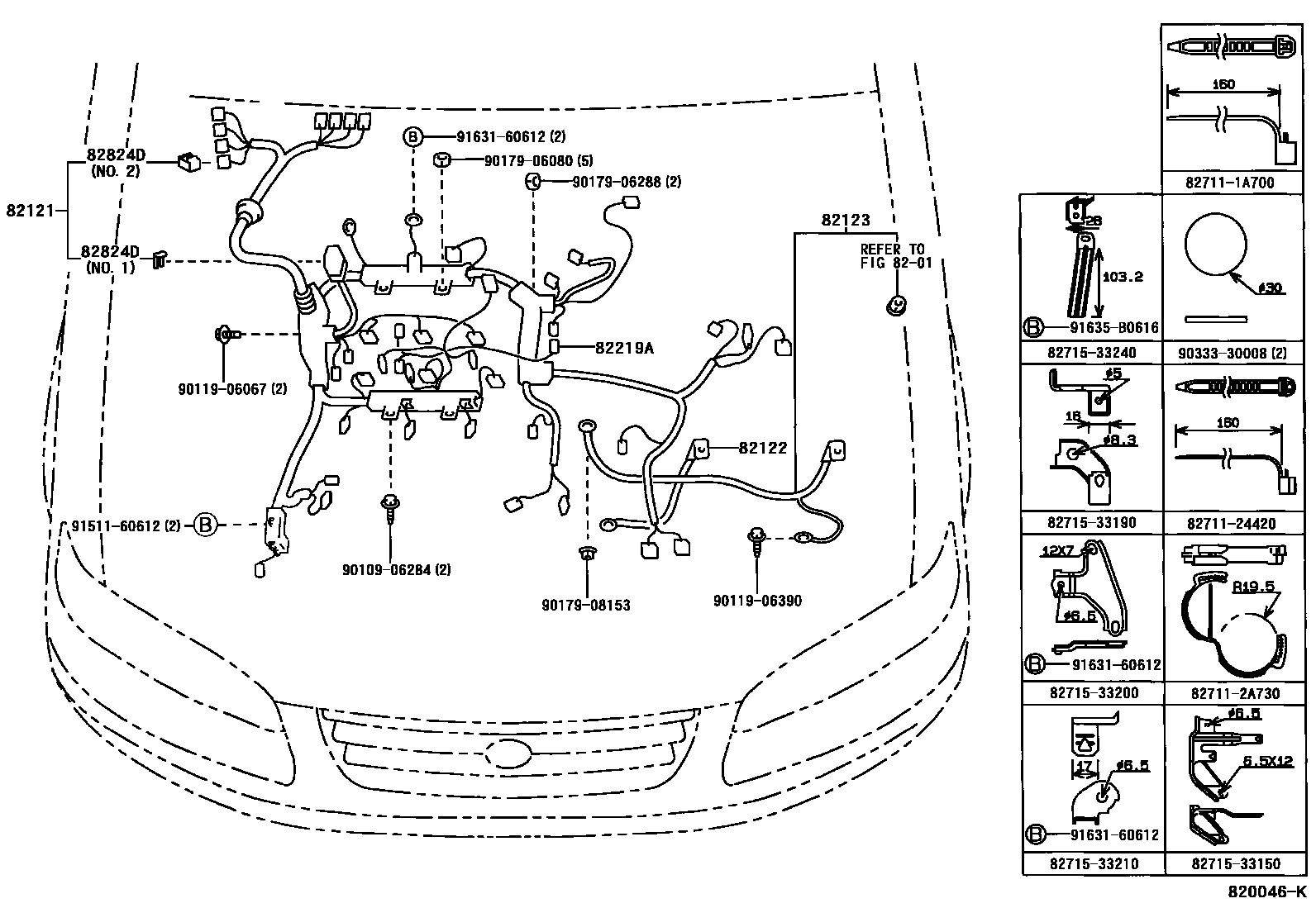

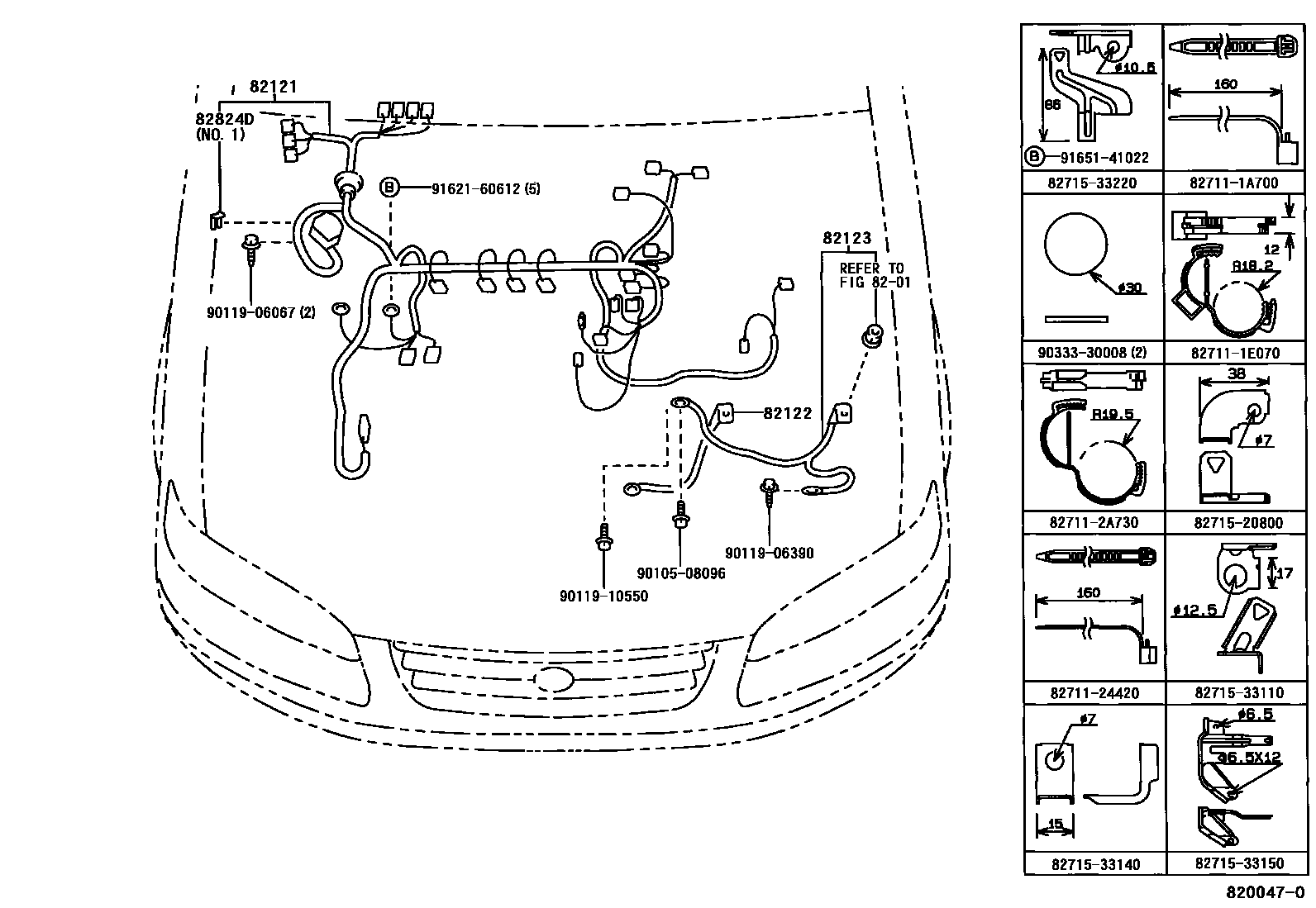

| 82121 | Engine wiring harness | 82121-06230 · 82121-06250 · 82121-06380 · 82121-06390 · 82121-06410 · 82121-06430 · 82121-06440 · 82121-06470 · 82121-06480 · 82121-06490 · 82121-06500 · 82121-06520 · 82121-06540 · 82121-3T040 · 82121-3T090 · 82121-3T100 · 82121-3T300 · 82121-3T310 · 82121-3T350 · 82121-3T360 · 82121-3T370 · 82121-3T380 · 82121-3T390 · 82121-3T470 · 82121-3T480 · 82121-3T481 · 82121-3T490 · 82121-3T510 · 82121-3T520 · 82121-3T530 · 82121-3T540 · 82121-3T550 · 82121-3T690 |
| 82122 | Engine No. 2 wiring harness | 82122-07010 · 82122-33020 |
| 82123 | Engine No. 3 wiring harness | 82123-06020 · 82123-33020 |
| 82131 | Front panel wiring harness | 82129-33140 · 82129-33150 · 82129-33160 · 82129-33170 · 82129-33180 · 82129-33190 · 82129-33200 · 82129-33210 · 82129-33220 · 82129-33230 · 82129-33240 · 82129-33250 · 82129-33260 · 82129-33560 · 82129-33570 · 82129-33580 · 82129-33590 · 82129-33600 · 82129-33610 · 82129-33620 · 82129-33630 · 82129-33640 · 82129-33650 · 82129-33660 · 82129-33670 · 82129-33680 · 82129-33690 · 82129-33700 · 82129-33710 · 82129-33720 · 82129-33730 · 82129-33740 · 82129-33750 · 82129-33760 · 82131-06390 · 82131-33640 · 82131-33650 · 82135-06490 · 82135-06520 · 82135-33150 · 82135-33160 · 82135-33170 · 82135-33180 · 82135-33530 · 82135-33540 · 82135-33790 · 82135-33800 · 82135-33810 · 82135-33820 · 82135-33830 · 82135-33840 · 82148-33100 · 82148-33150 |

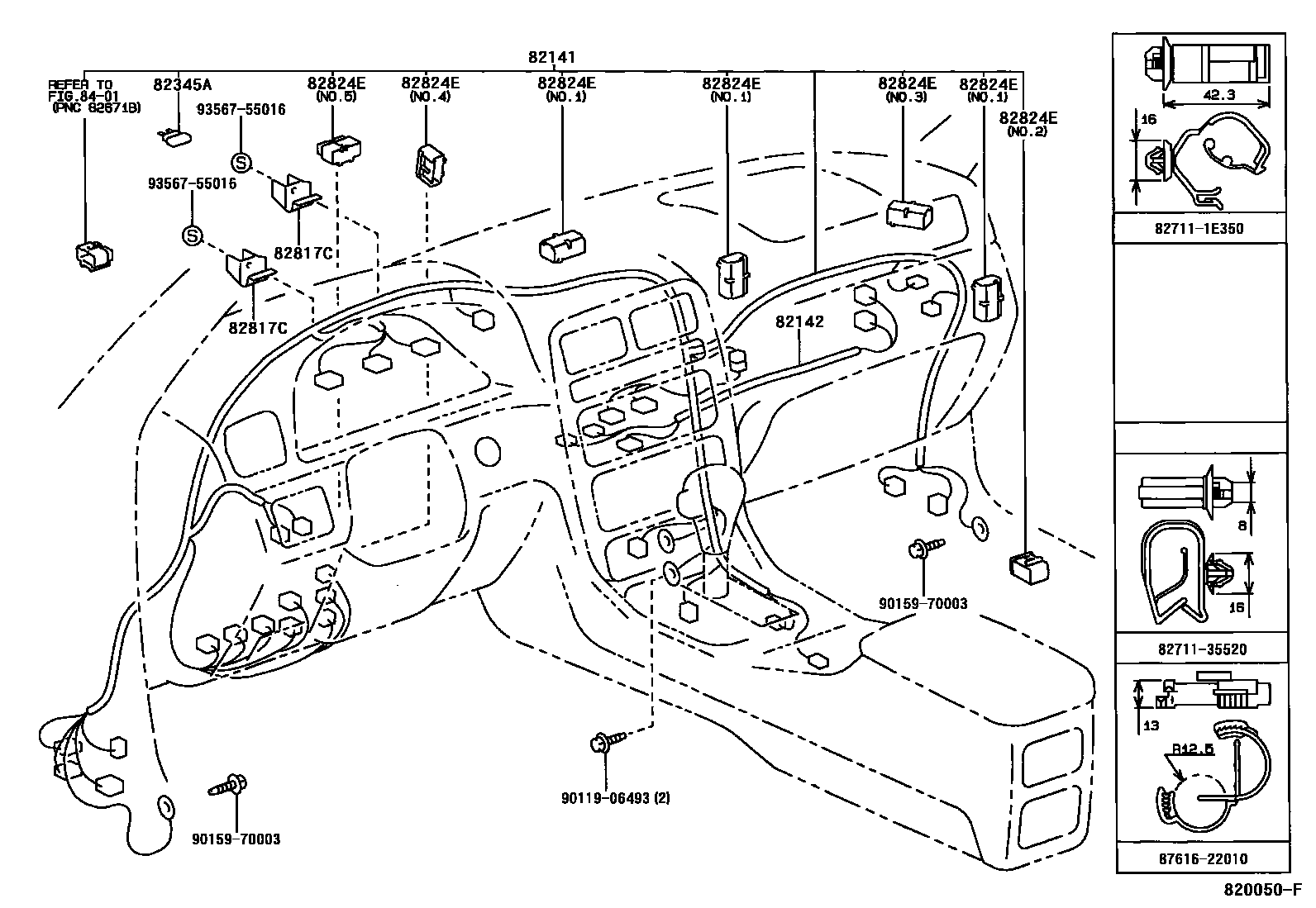

| 82141 | Dashboard wiring harness | 82141-06200 · 82141-06300 · 82141-06310 · 82141-3T460 · 82141-3T470 · 82141-3T480 · 82141-3T490 · 82141-3T500 · 82141-3T510 · 82145-06020 · 82145-06030 · 82145-06040 · 82145-33200 · 82145-33210 · 82145-33220 · 82145-33230 · 82145-33240 · 82145-33250 · 82145-33260 · 82145-33270 · 82145-33740 · 82145-33750 · 82145-33760 · 82145-33870 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06020 · 82142-33040 · 82142-33050 |

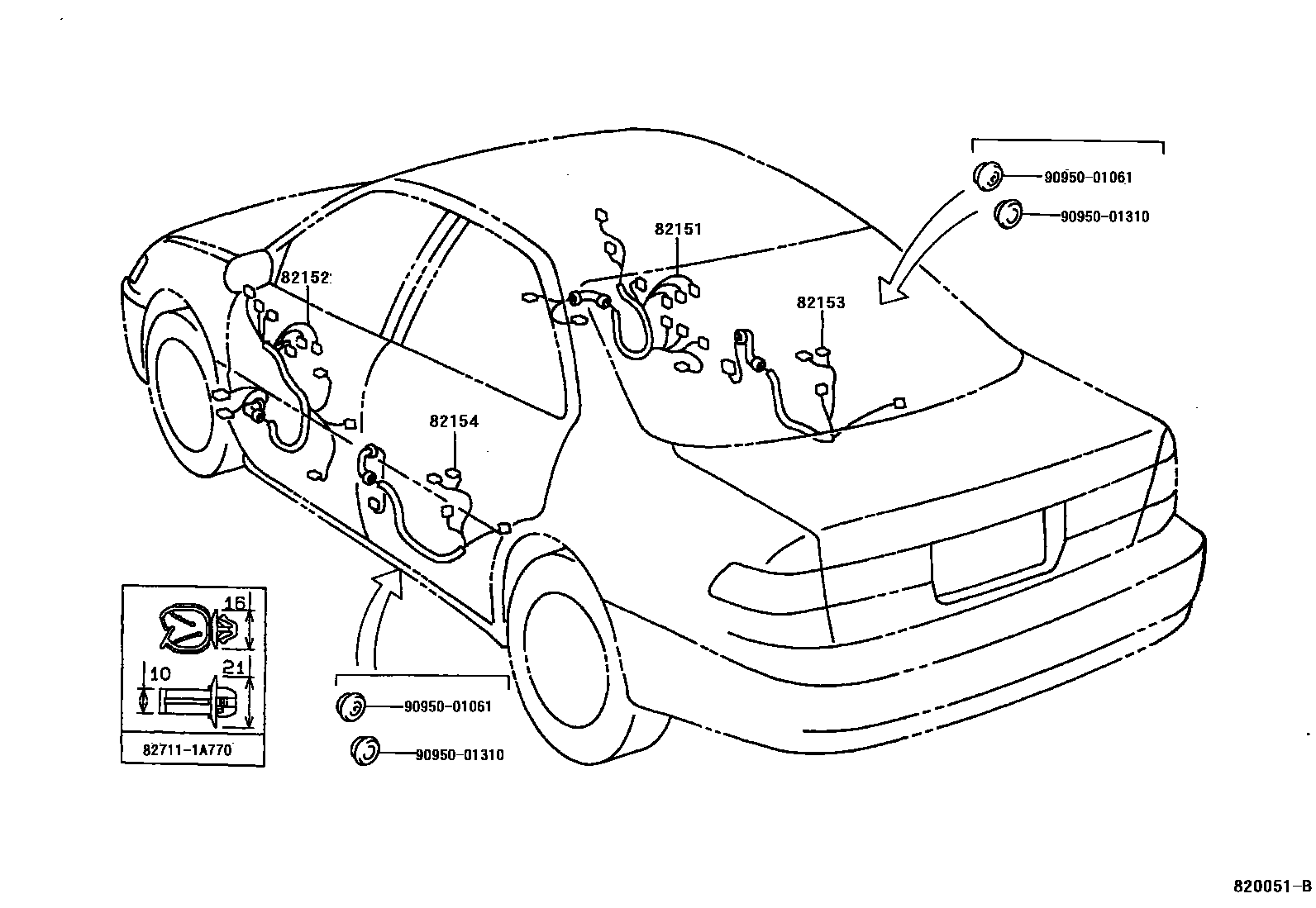

| 82151 | Right front door wiring harness | 82151-33250 · 82151-33251 · 82151-33260 · 82151-33261 · 82151-33610 · 82151-33620 · 82151-33640 · 82151-33860 · 82151-33870 |
| 82152 | Left front door wiring harness | 82152-33290 · 82152-33291 · 82152-33300 · 82152-33301 · 82152-33740 · 82152-33750 · 82152-33770 · 82152-3T030 · 82152-3T040 |
| 82153 | Rear door wiring harness No. 1 | 82153-33080 · 82153-AA020 |
| 82154 | Rear door wiring harness No. 2 | 82153-33080 · 82153-AA020 |
| 82161 | floor wiring harness | 82161-3T360 · 82161-3T370 · 82161-3T380 · 82161-3T390 · 82161-3T400 · 82161-3T710 · 82161-3T720 · 82161-3T721 · 82161-3T730 · 82161-3T740 · 82161-3T741 · 82161-3T750 · 82161-3T760 · 82161-3T761 · 82161-3Y670 · 82161-3Y680 · 82161-AA110 · 82161-AA130 · 82161-AA150 · 82161-AA160 · 82161-AA180 · 82161-AA190 · 82161-AA200 · 82161-AA210 · 82161-AA220 · 82161-AA230 |
| 82162 | Floor wiring harness No. 2 | 82162-3T220 · 82162-3T230 · 82162-3T240 · 82162-3T250 · 82162-3T260 · 82162-3T540 · 82162-3T550 · 82162-3T551 · 82162-3T560 · 82162-3T570 · 82162-3T571 · 82162-3T580 · 82162-3Y170 · 82162-3Y180 · 82162-AA040 · 82162-AA080 · 82162-AA110 · 82162-AA130 · 82162-AA150 · 82162-AA170 |

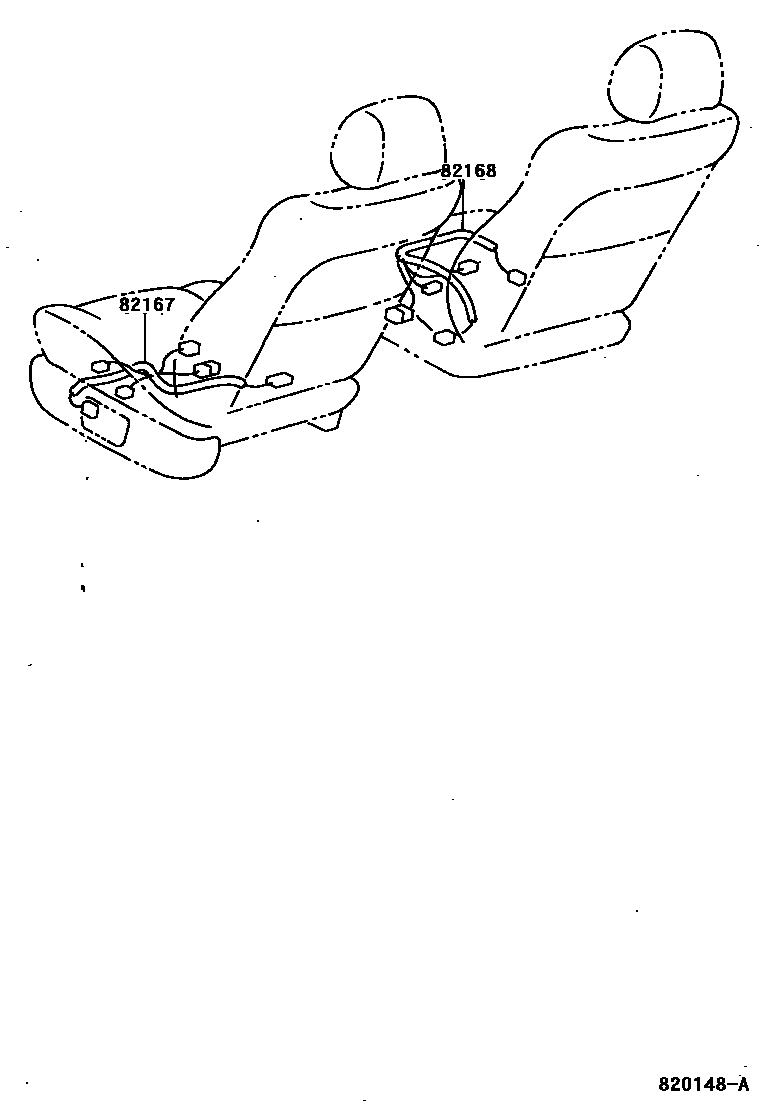

| 82167 | Seat No. 1 wiring harness | 82167-33080 |
| 82168 | Seat No. 2 wiring harness | 82168-33030 · 82168-33060 |
| 82171 | Roof No. 1 wiring harness | 82171-33270 · 82171-33290 · 82171-33500 · 82171-33510 · 82171-AA050 · 82171-AA080 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 |
| 82219A | sensor harness | 82219-07010 · 82219-33030 |
| 82223B | Switch No. 2 wiring harness | 82223-33050 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82345A | diode | 82345-12050 |
| 82666A | Connector holder No. 2 | 82666-33180 |
| 82666B | No. 3 connector holder | 82666-33190 |
| 82817 | No. 1 wire harness protection device | 82817-33350 |
| 82817A | No. 2 wire harness protection device | 82817-2B730 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82817C | No. 4 wire harness protection device | 82817-33640 |
| 82817D | No. 5 wire harness protection device | 82817-33800 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-20050 |
| 82824D | Harness connector | 82824-24010 · 82824-50110 |
| 82824E | Harness connector | 82824-12210 · 82824-22080 · 82824-30180 · 82824-30190 · 82824-50110 |
