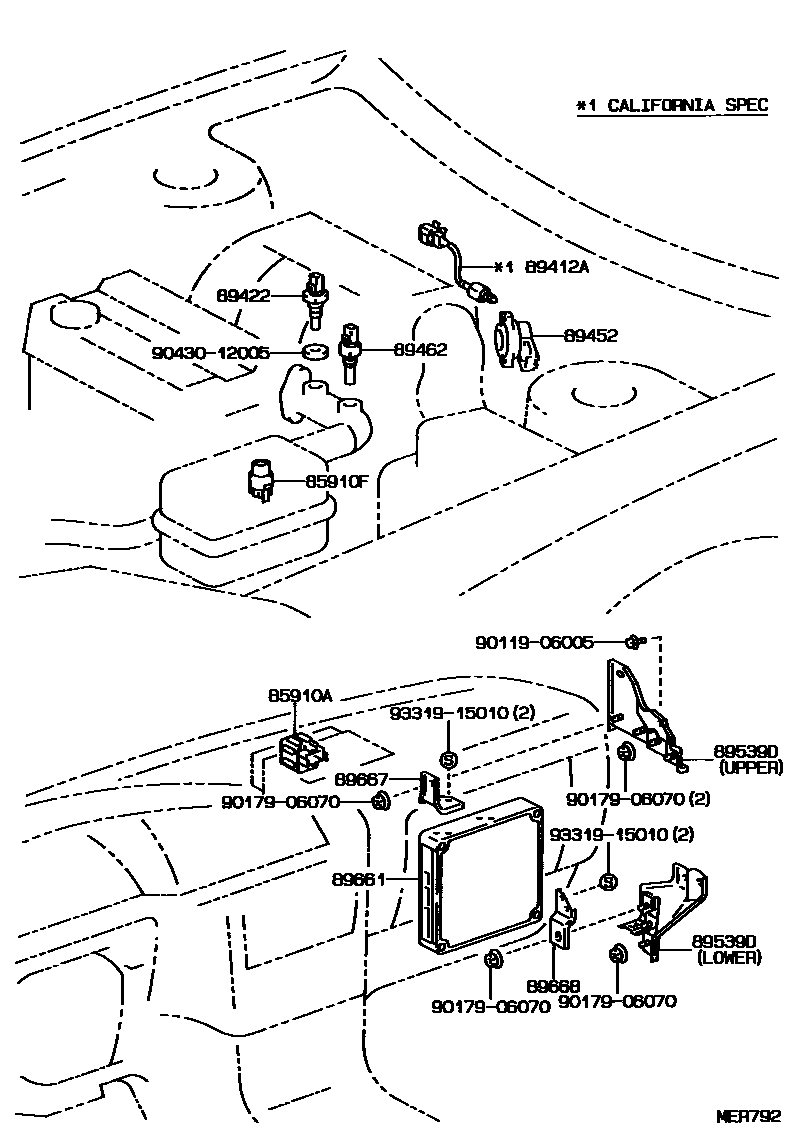

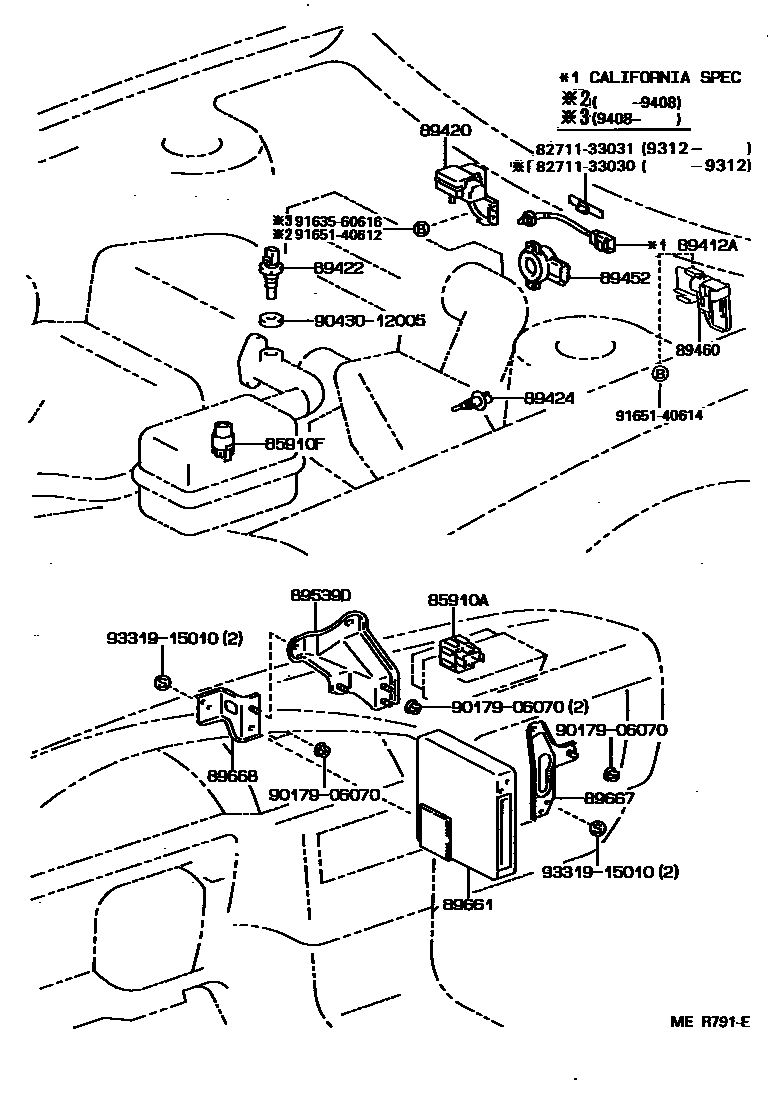

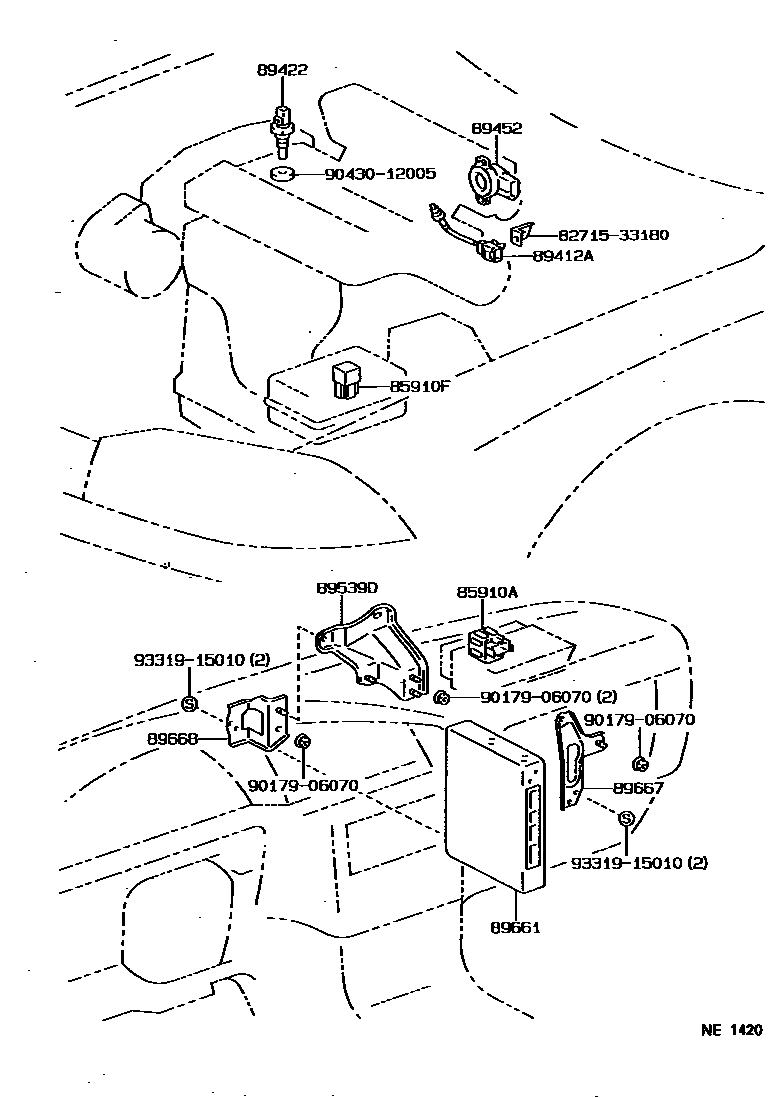

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 3 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-22040 · 85910-33010 |
| 85910F | ECU relay (for EFI) | 90987-02004 · 90987-02009 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-33010 · 89412-33030 · 89412-33040 · 89412-33050 |
| 89420 | Vacuum sensor assembly | 89420-06010 · 89420-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 · 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-22090 · 89452-32060 · 89452-33010 |
| 89460 | Steam pressure sensor assembly | 89460-33020 |
| 89462 | Start injector timing switch | 89462-20020 |
| 89539D | ECU bracket | 89539-33030 · 89539-33040 · 89539-33050 |
| 89661 | Engine control ECU | 89661-06170 · 89661-06200 · 89661-06210 · 89661-06230 · 89661-06240 · 89661-33030 · 89661-33031 · 89661-33032 · 89661-33040 · 89661-33041 · 89661-33042 · 89661-33060 · 89661-33061 · 89661-33062 · 89661-33070 · 89661-33071 · 89661-33072 · 89661-33110 · 89661-33111 · 89661-33120 · 89661-33121 · 89661-33130 · 89661-33131 · 89661-33140 · 89661-33141 · 89661-33180 · 89661-33181 · 89661-33190 · 89661-33191 · 89661-33340 · 89661-33350 · 89661-33360 · 89661-33370 · 89661-33380 · 89661-33390 · 89661-33400 · 89661-33420 · 89661-33430 · 89661-33450 · 89661-33690 · 89661-33700 · 89661-33710 · 89661-33730 · 89661-33740 · 89661-33750 · 89661-33760 |
| 89667 | Engine control ECU bracket | 89667-06030 · 89667-33010 · 89667-33020 · 89667-33050 |
| 89668 | No. 2 engine control ECU bracket | 89668-06040 · 89668-33010 · 89668-33030 · 89668-33040 · 89668-33050 |
