Toyota CAMRY 线束和卡夹 — Figure 8202

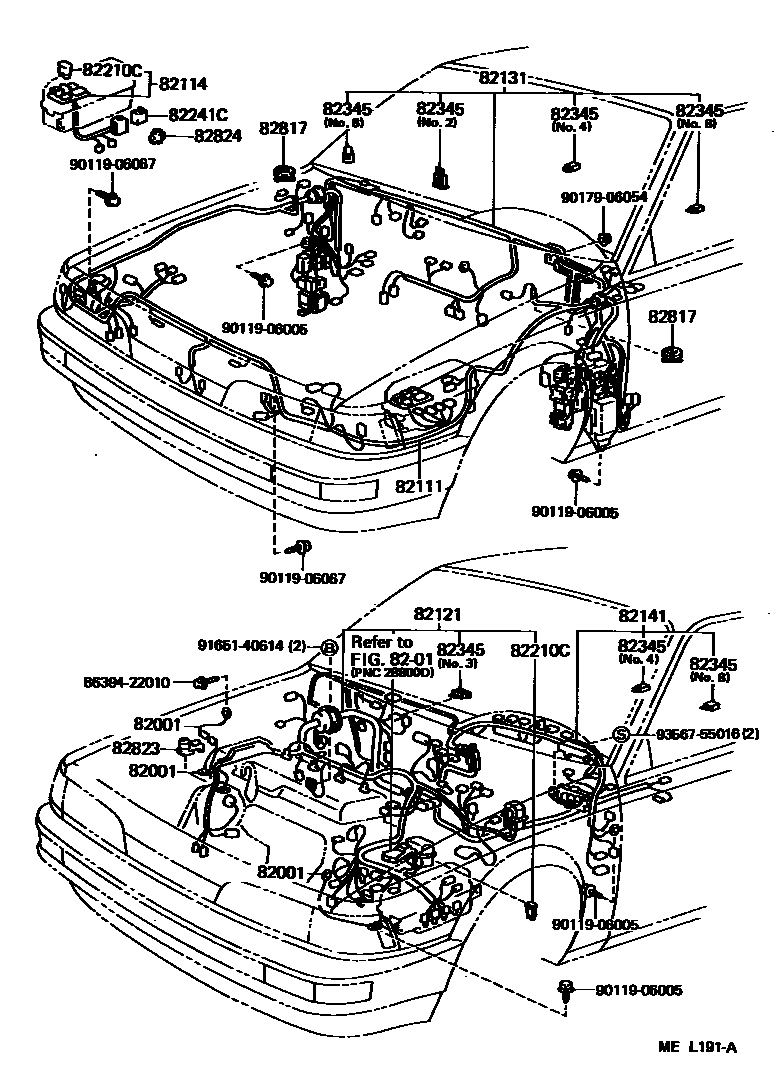

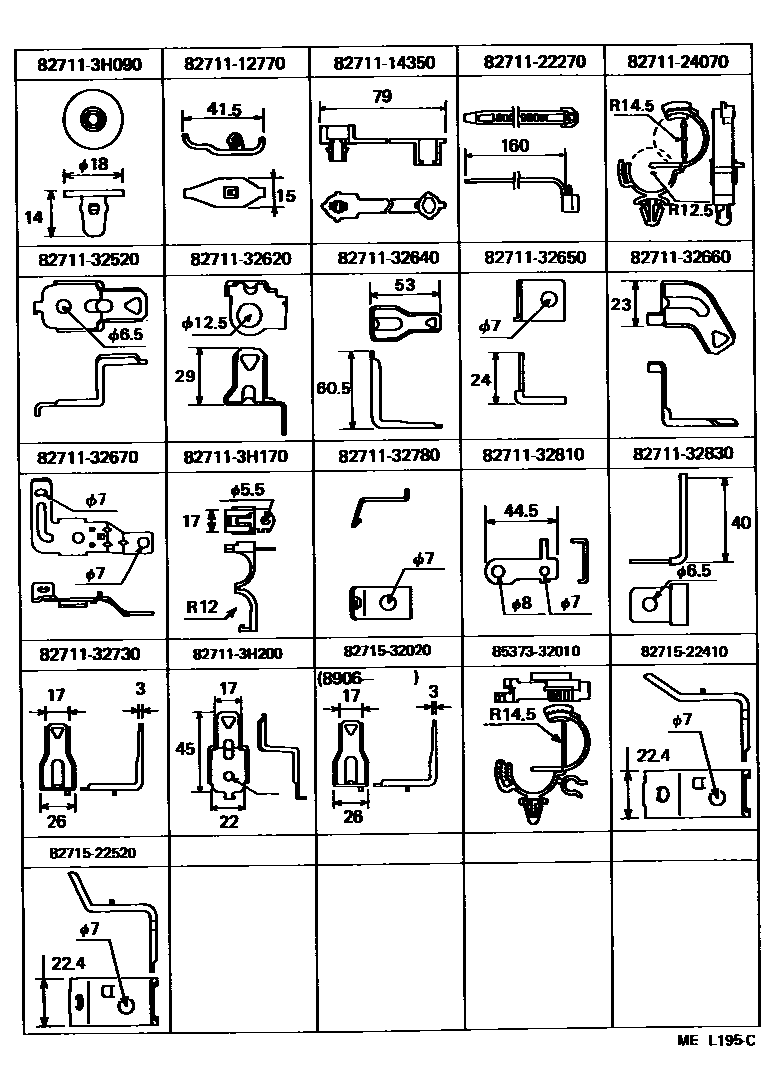

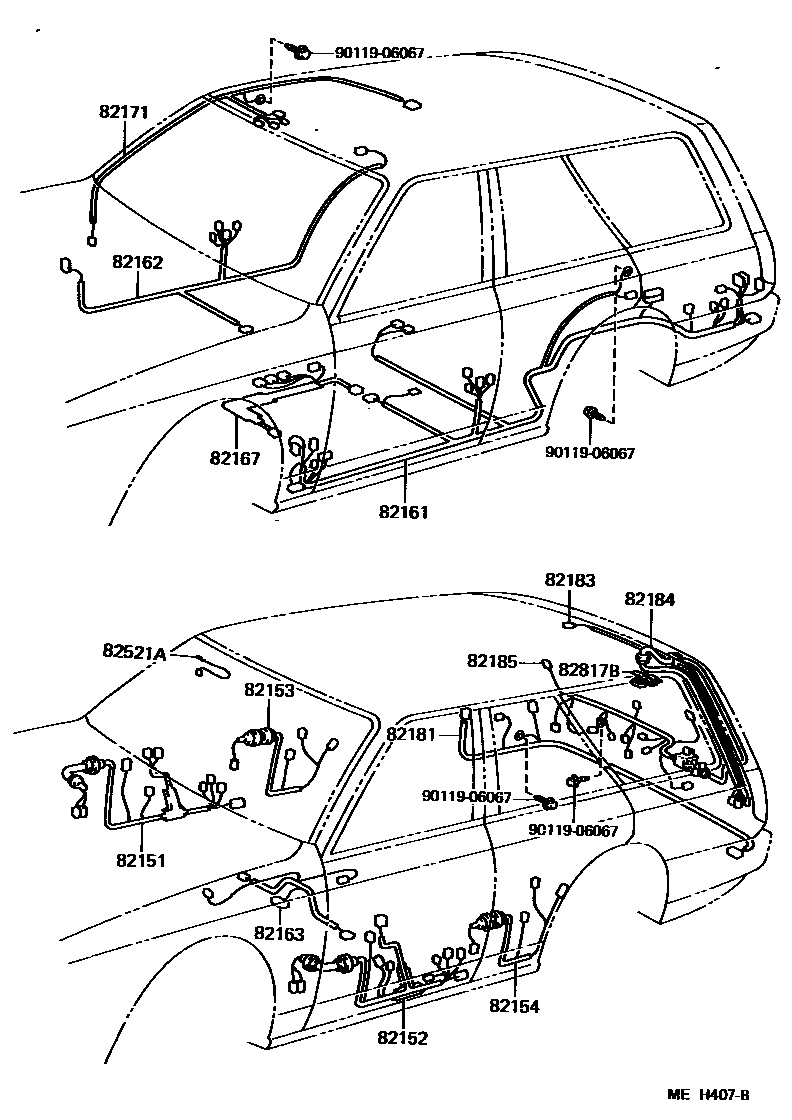

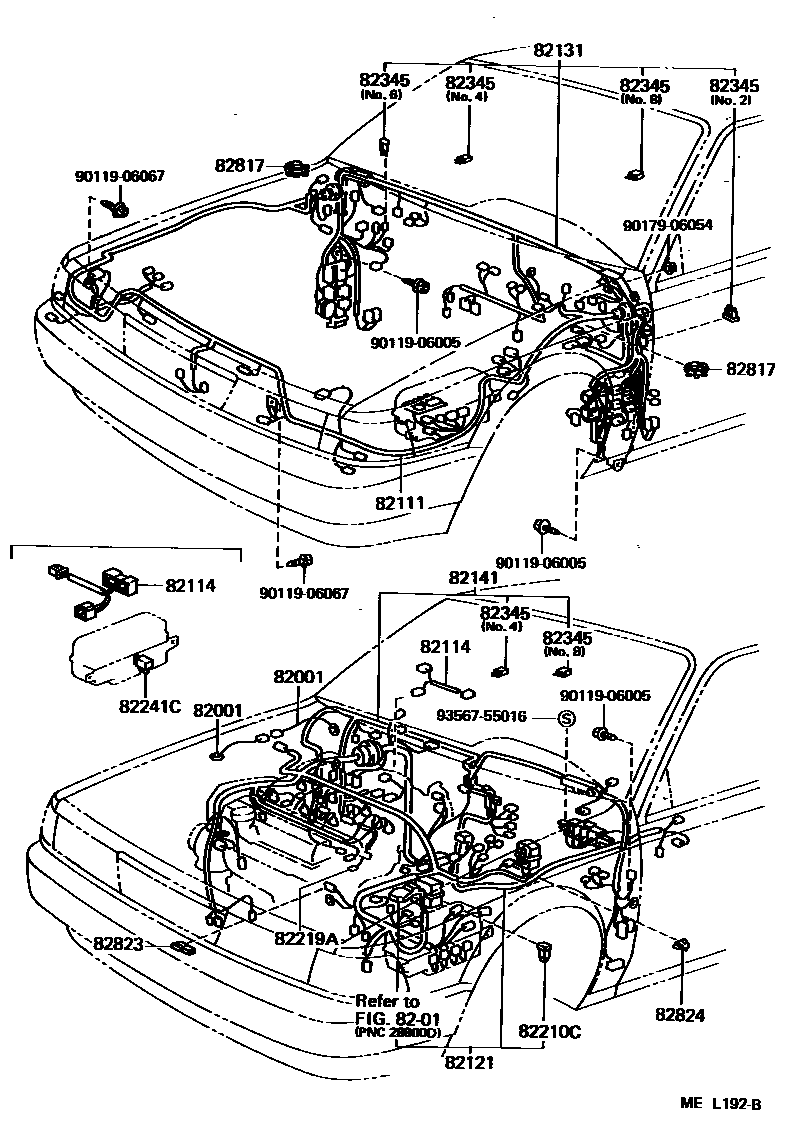

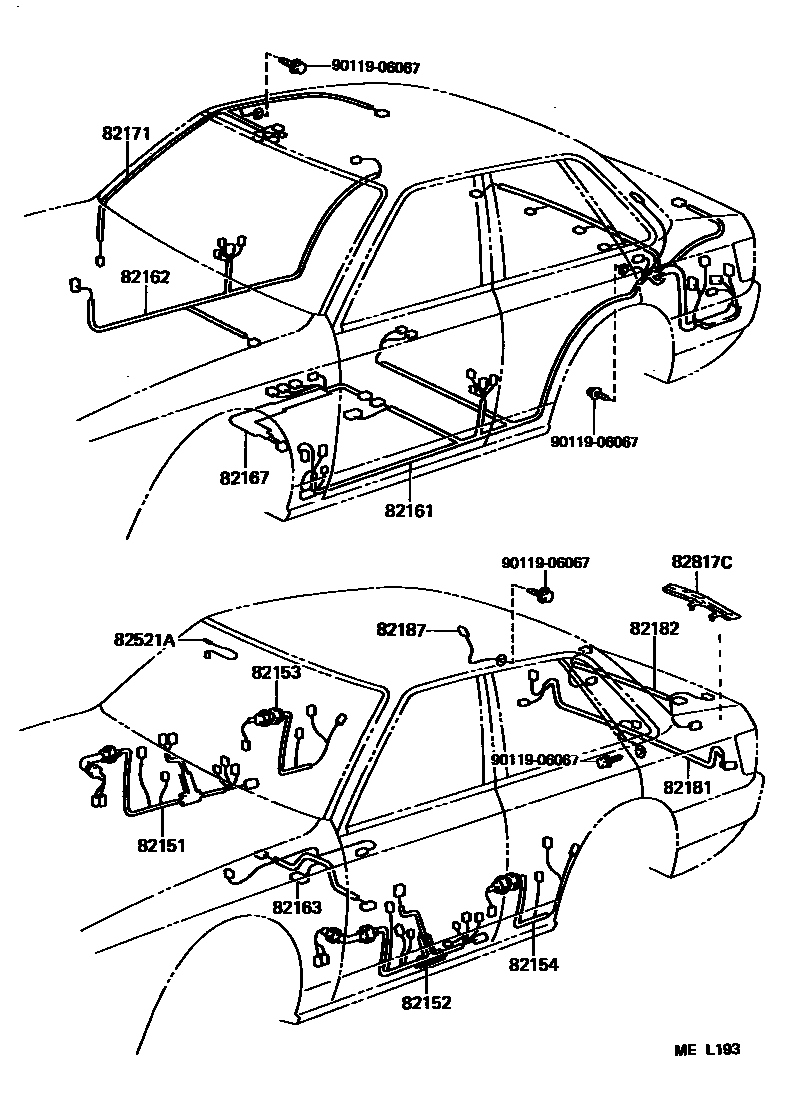

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 7 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07270 · 90980-07280 · 90980-07287 |
| 82111 | Engine room main wiring harness | 82111-32300 · 82111-32301 · 82111-32310 · 82111-32311 · 82111-32320 · 82111-32321 · 82111-32560 · 82111-32570 |
| 82114 | Engine room wiring harness No. 4 | 82114-32040 · 82114-32041 · 82114-32070 · 82114-32080 · 82114-32081 · 82114-32110 · 82114-32111 · 82114-32130 · 82114-32131 |
| 82121 | Engine wiring harness | 82121-3H050 · 82121-3H051 · 82121-3H052 · 82121-3H053 · 82121-3H061 · 82121-3H062 · 82121-3H063 · 82121-3H064 · 82121-3H071 · 82121-3H072 · 82121-3H073 · 82121-3H074 · 82121-3H160 · 82121-3H162 · 82121-3H163 · 82121-3H164 · 82121-3H170 · 82121-3H172 · 82121-3H173 · 82121-3H174 · 82121-3H280 · 82121-3H281 · 82121-3H282 · 82121-3H290 · 82121-3H291 · 82121-3H292 · 82121-3H293 |
| 82131 | Front panel wiring harness | 82131-3H530 · 82131-3H531 · 82131-3H540 · 82131-3H541 · 82131-3H543 · 82131-3H550 · 82131-3H551 · 82131-3H553 · 82131-3H560 · 82131-3H561 · 82131-3H562 · 82131-3H563 · 82131-3H570 · 82131-3H571 · 82131-3H572 · 82131-3H580 · 82131-3H581 · 82131-3H582 · 82131-3H590 · 82131-3H591 · 82131-3H592 · 82131-3H600 · 82131-3H610 · 82131-3H611 · 82131-3H613 · 82131-3H614 · 82131-3H620 · 82131-3H621 · 82131-3H623 · 82131-3H624 · 82131-3H630 · 82131-3H631 · 82131-3H632 · 82131-3H633 · 82131-3H640 · 82131-3H641 · 82131-3H642 · 82131-3H643 |
| 82141 | Dashboard wiring harness | 82141-32260 · 82141-32261 · 82141-32262 · 82141-32270 · 82141-32271 · 82141-32272 · 82141-32280 · 82141-32281 · 82141-32282 · 82141-32290 · 82141-32291 · 82141-32292 · 82141-32300 · 82141-32310 · 82141-32311 · 82141-32312 · 82141-32320 · 82141-32321 · 82141-32322 · 82141-32330 · 82141-32370 · 82141-32371 · 82141-32372 |
| 82151 | Right front door wiring harness | 82151-32460 · 82151-32461 · 82151-32470 · 82151-32471 · 82151-32480 · 82151-32481 · 82151-32490 · 82151-32491 · 82151-32510 · 82151-32511 · 82151-32520 · 82151-32521 · 82151-32530 · 82151-32531 |
| 82152 | Left front door wiring harness | 82152-32420 · 82152-32421 · 82152-32430 · 82152-32431 · 82152-32440 · 82152-32441 · 82152-32450 · 82152-32451 · 82152-32460 · 82152-32461 · 82152-32470 · 82152-32471 · 82152-32480 · 82152-32481 |
| 82153 | Rear door wiring harness No. 1 | 82153-32110 |
| 82154 | Rear door wiring harness No. 2 | 82153-32110 |
| 82161 | floor wiring harness | 82161-32780 · 82161-32781 · 82161-32782 · 82161-32790 · 82161-32791 · 82161-32792 · 82161-32800 · 82161-32801 · 82161-32802 · 82161-32810 · 82161-32811 · 82161-32812 · 82161-32820 · 82161-32821 · 82161-32822 · 82161-32830 · 82161-32831 · 82161-32832 · 82161-32840 · 82161-32850 · 82161-32851 · 82161-32860 · 82161-32861 · 82161-32870 · 82161-32871 · 82161-32880 · 82161-32881 · 82161-32890 · 82161-32891 · 82161-3H010 · 82161-3H011 · 82161-3H060 · 82161-3H061 · 82161-3H062 |
| 82162 | Floor wiring harness No. 2 | 82162-32450 · 82162-32451 · 82162-32460 · 82162-32461 · 82162-32470 · 82162-32471 · 82162-32480 · 82162-32481 · 82162-32490 · 82162-32491 · 82162-32500 · 82162-32501 · 82162-32510 · 82162-32511 · 82162-32520 · 82162-32521 · 82162-32530 · 82162-32531 |
| 82163 | Floor wiring harness No. 3 | 82163-32051 · 82163-32052 · 82163-32053 |
| 82167 | Seat No. 1 wiring harness | 82167-32030 |
| 82171 | Roof No. 1 wiring harness | 82171-32240 · 82171-32241 · 82171-32250 · 82171-32251 · 82171-32260 · 82171-32261 · 82171-32270 · 82171-32271 · 82171-32280 · 82171-32281 · 82171-32290 · 82171-32291 · 82171-32300 · 82171-32301 · 82171-32310 · 82171-32311 · 82171-32320 · 82171-32321 · 82171-32330 · 82171-32331 |
| 82181 | Luggage No. 1 wiring harness | 82181-32250 · 82181-32251 · 82181-32260 · 82181-32261 · 82181-32290 · 82181-32291 |
| 82182 | Luggage No. 2 wiring harness | 82182-32061 · 82182-32062 |
| 82183 | Luggage No. 3 wiring harness | 82183-32040 · 82183-32041 · 82183-32050 · 82183-32051 |
| 82184 | Rear door No. 1 wiring harness | 82184-32020 |
| 82185 | Rear door wiring harness No. 2 | 82185-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08253 |
| 82219A | sensor harness | 82219-32060 |
| 82241C | Relay harness | 82241-32020 |
| 82345 | diode | 82345-12030 · 82345-20040 · 82345-20050 · 82345-20060 · 82345-32010 |
| 82521A | Vanity light wiring harness | 82521-32010 |
| 82817 | No. 1 wire harness protection device | 82817-32420 |
| 82817B | No. 3 wire harness protection device | 82817-32050 |
| 82817C | No. 4 wire harness protection device | 82817-32511 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-32030 |

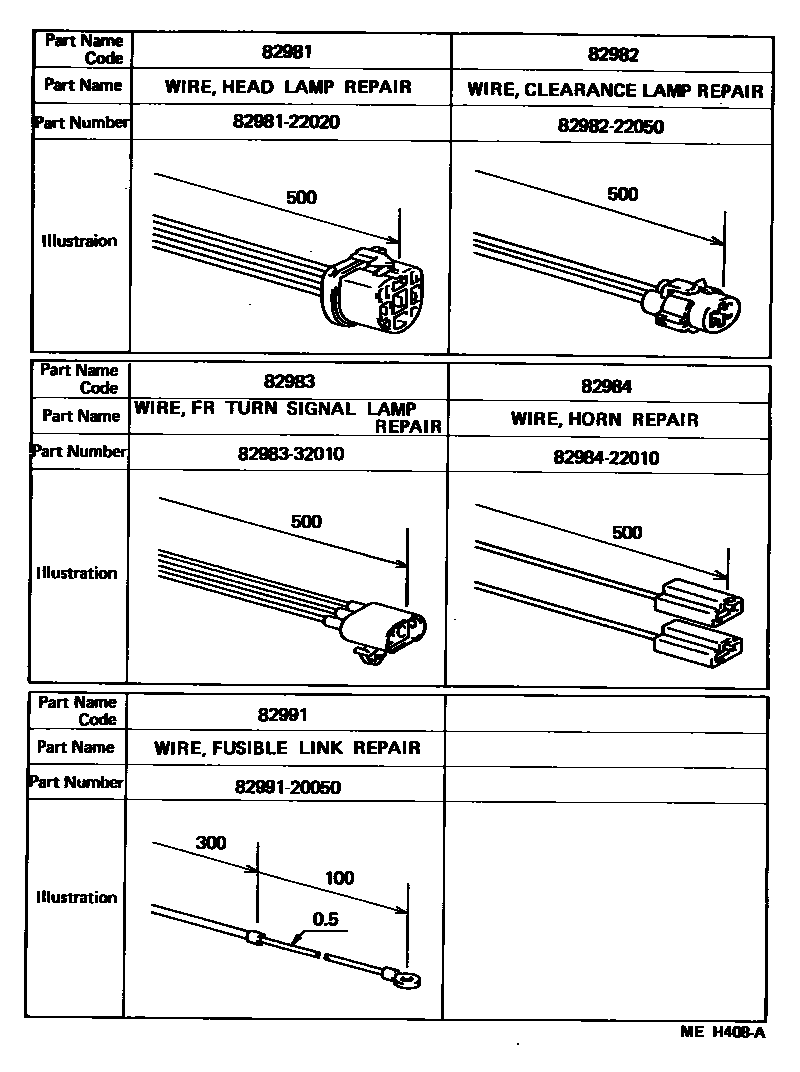

| 82981 | Headlight repair line | 82981-22020 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-32010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82991 | Fuse repair line | 82991-20050 |
