Toyota CAMRY 超速档和电子控制变速器 — Figure 8410

Toyota CAMRY EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 11 PNC and OE references.

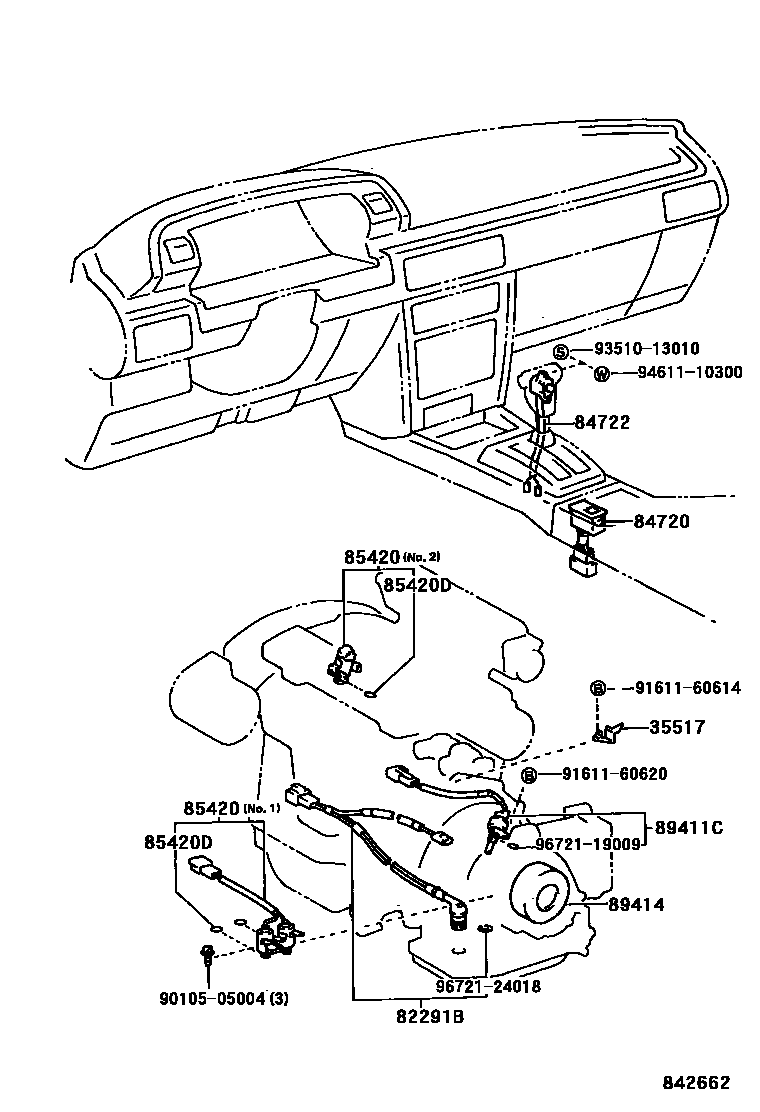

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — 842662
超速档和电子控制变速器 — 842662 (198802 – 999999)

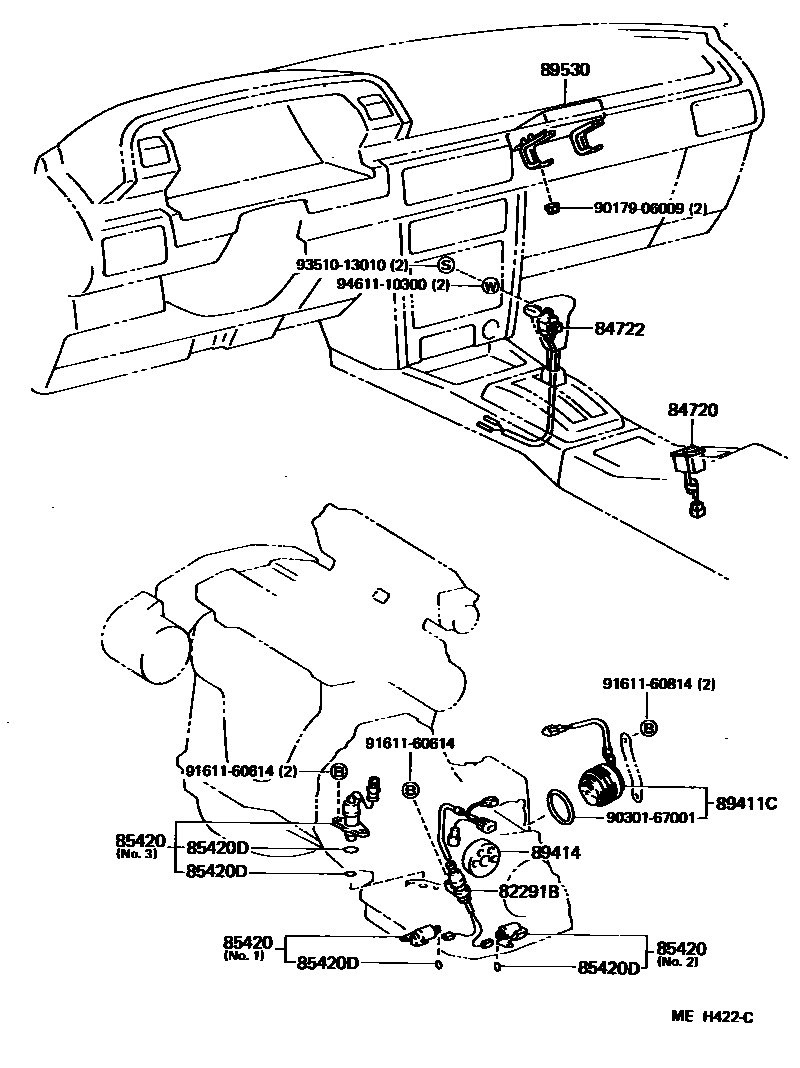

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEH422C
超速档和电子控制变速器 — MEH422C (198608 – 999999)

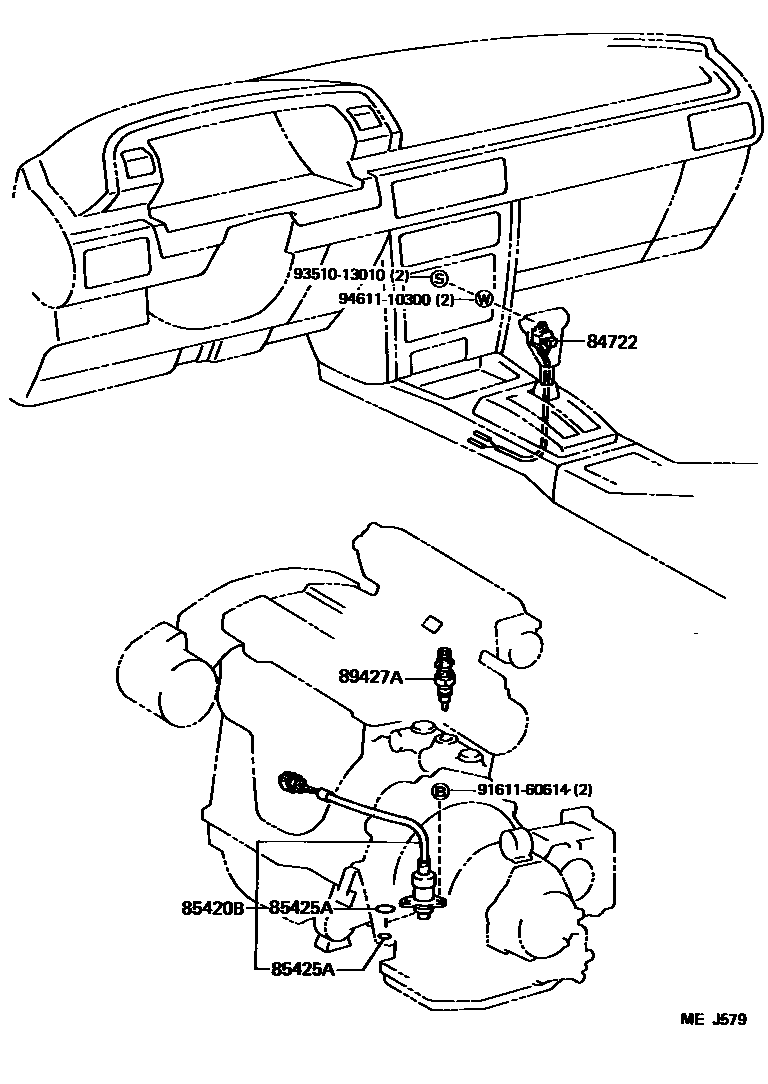

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEJ579
超速档和电子控制变速器 — MEJ579 (198608 – 999999)

PNC and OE references

PNCPart nameOE numbers
35517Transmission harness locking plate35517-32010
82291Bto solenoid valve harness (for transmission)82125-20090 · 82125-32030
84720Mode selection switch assembly84720-32050
85420Transmission solenoid valve assembly85420-32020 · 85420-32030 · 85420-32040 · 85420-32050 · 85420-32071 · 85420-32090 · 85420-32091 · 85420-32110 · 85420-32130 · 85420-32140
85420BTransmission solenoid valve assembly85420-32081
85420DO-ring (for transmission solenoid valve)90301-06004 · 90301-06005 · 96721-19017
85425AO-ring (for overspeed solenoid valve)90301-06005 · 96721-19017
89411CSpeed sensor89411-20020 · 89411-32020
89414sensor rotor89414-32010 · 89414-32020
89427Atemperature switch89427-12070
89530Transmission control ECU assembly89530-32250
