Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 13 PNC and OE references.

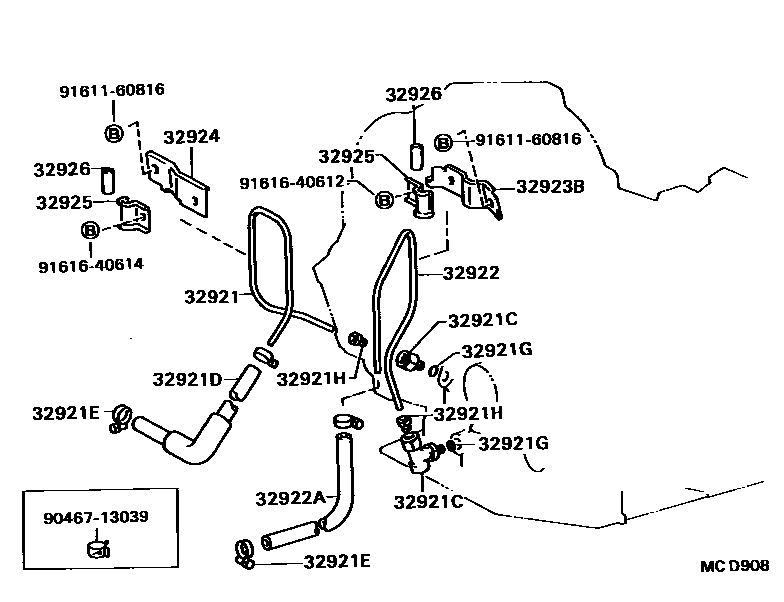

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — MCD908
变速器油冷却器和配管(ATM) — MCD908 (198608 – 999999)

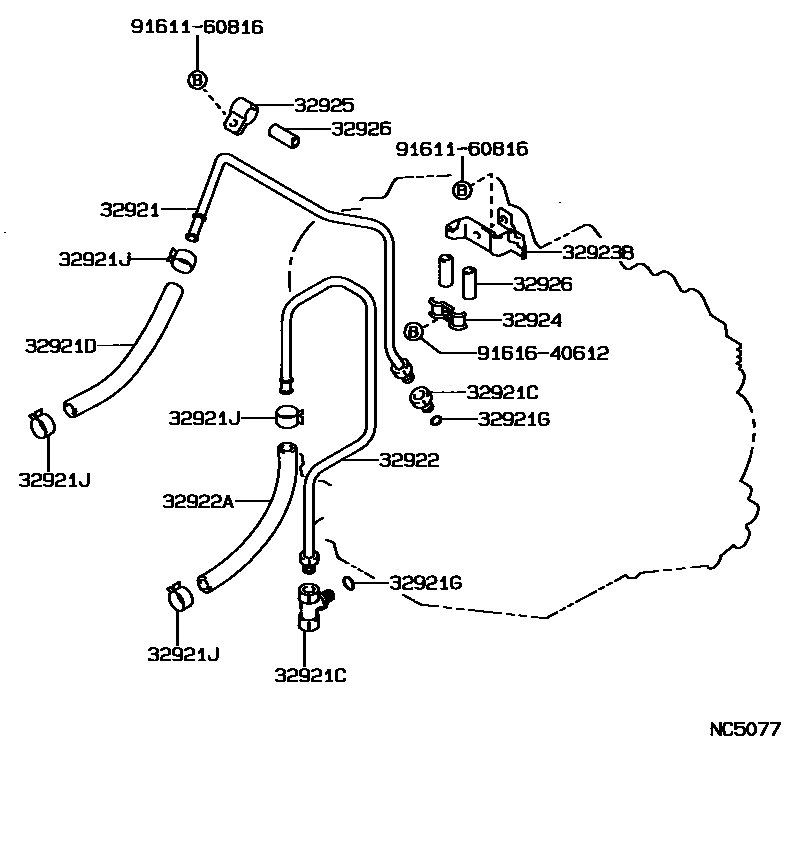

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — NC5077
变速器油冷却器和配管(ATM) — NC5077 (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-32050 · 32921-32051 · 32921-32071
32921CFitting (for transmission oil cooler tube)32901-32010 · 32901-32020 · 90404-14007 · 90404-16021
32921DHose (for transmission oil cooler oil inlet)32941-32030 · 32941-32051 · 32941-32060
32921EHose clamp (for transmission oil cooler)90460-18002
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32921HOil pipe nut (for transmission oil cooler pipe)90402-14004
32921JClamp (for transmission oil cooler hose)90467-16013
32922No. 1 transmission oil cooler oil outlet pipe32922-32020 · 32922-32040
32922AHoses (for transmission oil cooler oil outlet)90445-16026 · 90445-17076
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-20090 · 32923-32040
32924No. 2 transmission oil cooler pipe clamp32923-32020 · 32923-32021 · 90462-12044
32925No. 3 transmission oil cooler pipe clamp90461-06207 · 90462-10082
32926Automatic transmission oil cooler pipe cushion32926-30011 · 32926-30020
