Toyota CAMRY Engine Oil Pump — Figure 1501

Toyota CAMRY EPC diagram 1501, Engine Oil Pump, with 2 images and 15 PNC and OE references.

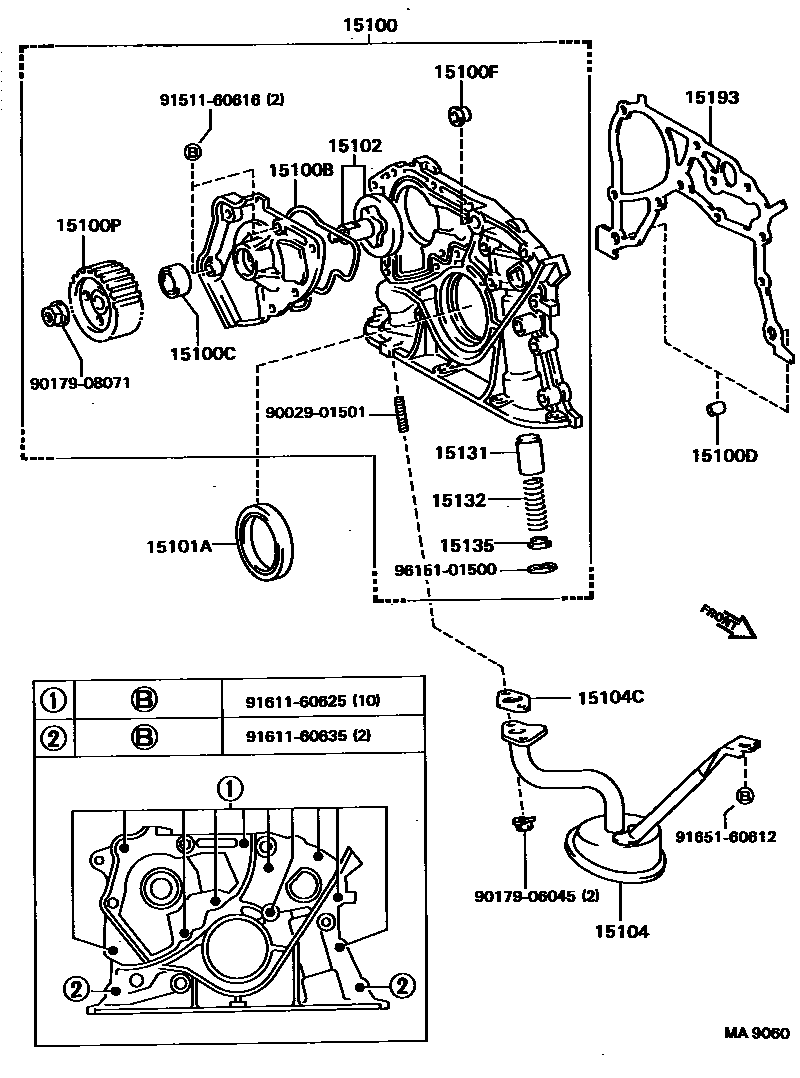

Toyota CAMRY Engine Oil Pump EPC diagram — MA9060
Engine Oil Pump — MA9060 (198608 – 999999)

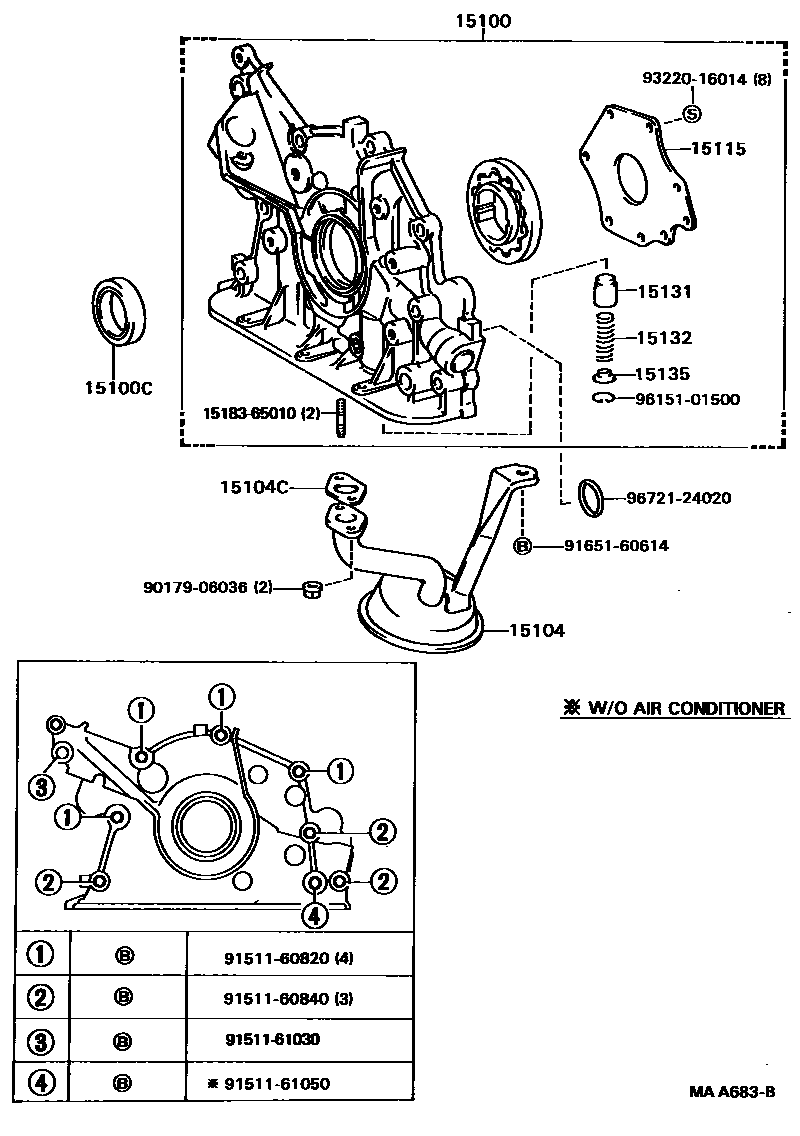

Toyota CAMRY Engine Oil Pump EPC diagram — MAA683B
Engine Oil Pump — MAA683B (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
15100Oil pump assembly15100-62020 · 15100-74010
15100BO-ring (for oil pump)15188-63010
15100CSeals (for oil pump)15165-70010 · 90311-40006
15100DPin (for oil pump assembly)90253-09001
15100FBushing (for oil pump)90029-38300
15100POil pump drive shaft pulley13524-74020
15101ASeals (for crankshaft)90311-42003
15102Oil pump rotor assembly15102-63010
15104Oil filter sub-assembly15104-62010 · 15104-88360
15104CGasket (for oil filter)15147-62020 · 15149-88360
15115oil pump cover15115-62010
15131Oil pump pressure reducing valve15131-24010
15132Oil pump pressure reducing valve spring15132-40010 · 15132-62010
15135Oil pump pressure reducing valve retaining ring15135-15010
15193oil pump gasket15197-63010 · 15197-63020
