Toyota CAMRY 线束和卡夹 — Figure 8202

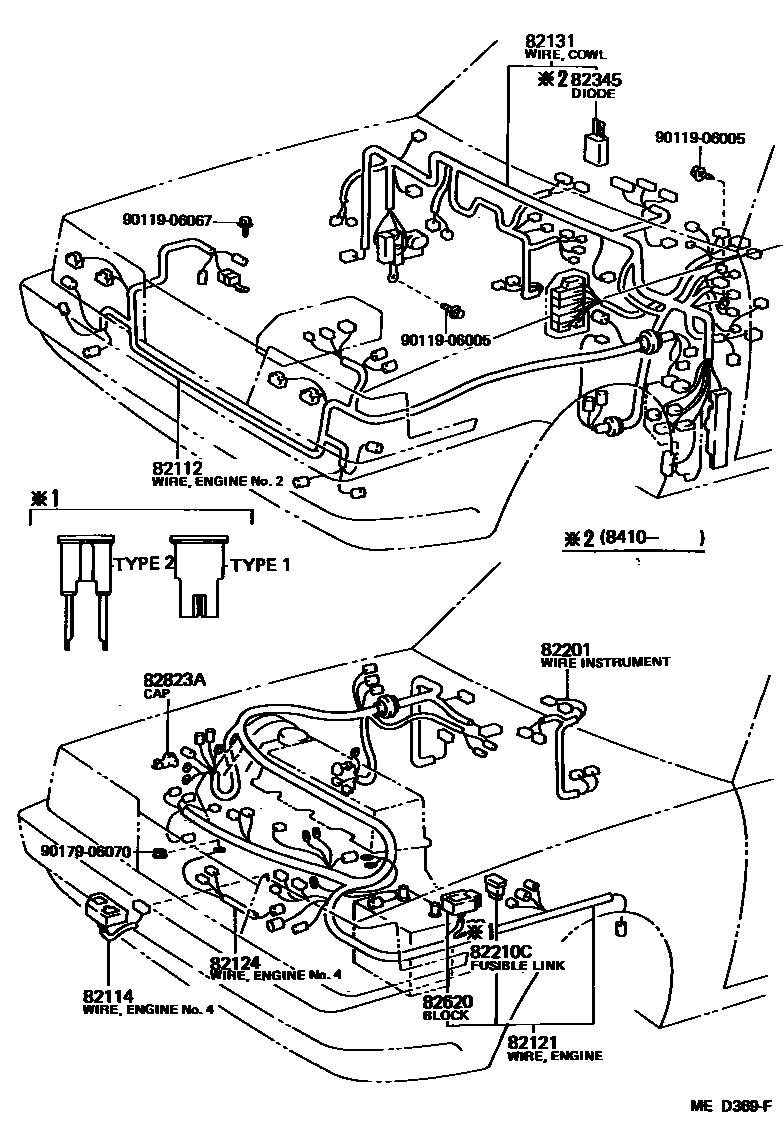

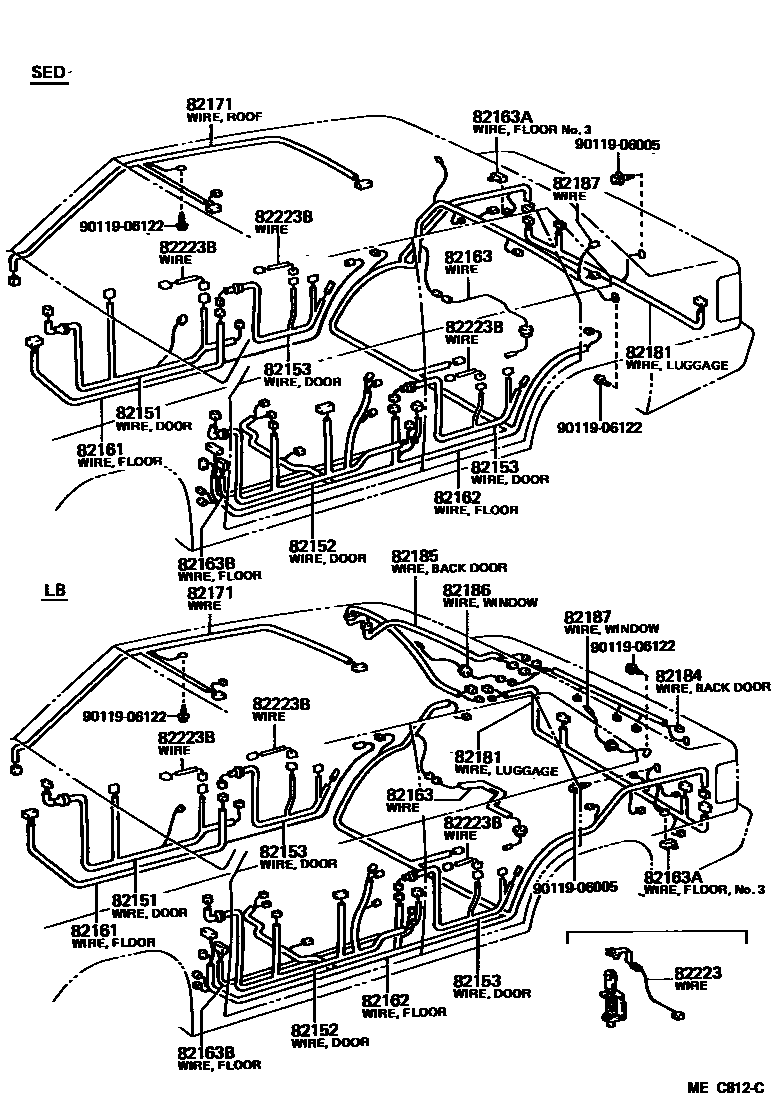

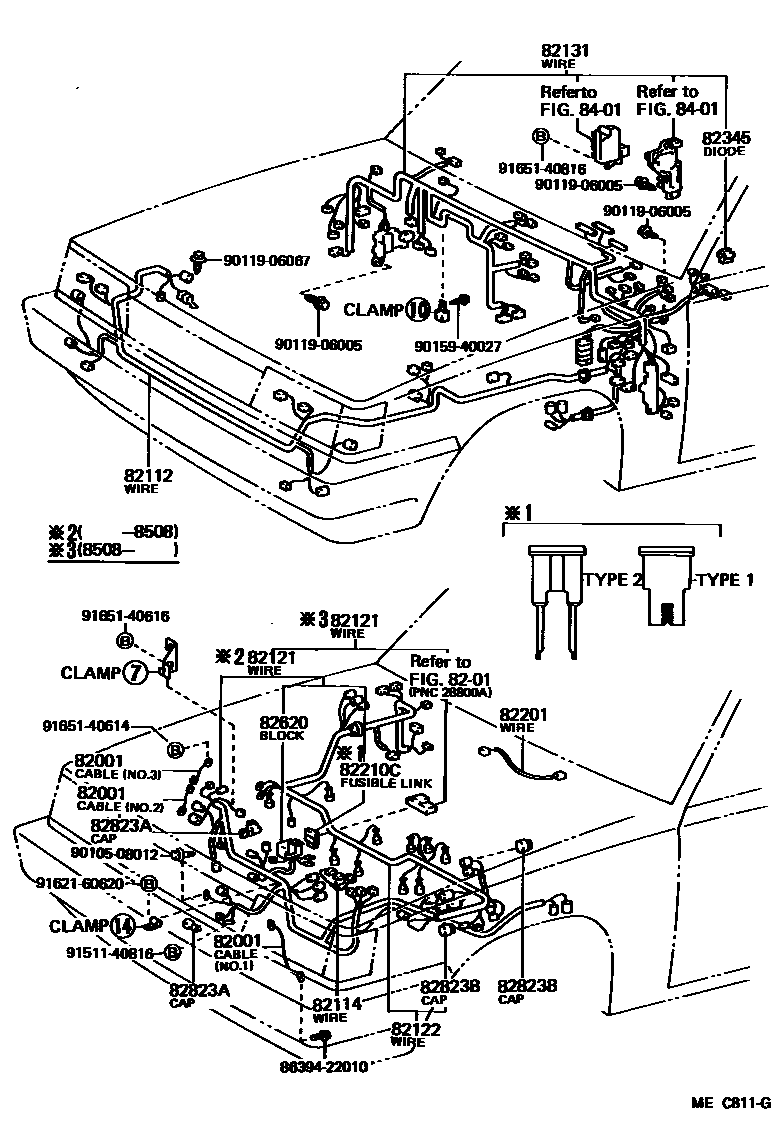

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 8 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07205 · 90980-07206 |
| 82112 | Engine room wiring harness No. 2 | 82112-32020 · 82112-32021 · 82112-32070 · 82112-32130 · 82112-32180 · 82112-32220 |
| 82114 | Engine room wiring harness No. 4 | 82114-32010 · 82114-32020 |
| 82121 | Engine wiring harness | 82121-32030 · 82121-32031 · 82121-32090 · 82121-32091 · 82121-32100 · 82121-32101 · 82121-32160 · 82121-32280 · 82121-32380 · 82121-32381 · 82121-32382 · 82121-32390 · 82121-32391 · 82121-32490 · 82121-32491 · 82121-32520 · 82121-32521 |
| 82122 | Engine No. 2 wiring harness | 82122-32030 · 82122-32040 · 82122-32080 · 82122-32090 · 82122-32120 · 82122-32121 · 82122-32130 · 82122-32131 · 82122-32160 · 82122-32161 · 82122-32180 · 82122-32181 |
| 82124 | Engine No. 4 wiring harness | 82124-12030 |
| 82131 | Front panel wiring harness | 82131-32200 · 82131-32210 · 82131-32220 · 82131-32360 · 82131-32450 · 82131-32460 · 82131-32470 · 82131-32510 · 82131-32580 · 82131-32730 · 82131-32770 · 82131-32780 · 82131-32840 · 82131-32841 · 82131-32850 · 82131-32851 · 82131-32870 · 82131-32890 · 82131-32891 · 82131-3H010 · 82131-3H011 · 82131-3H020 · 82131-3H021 · 82131-3H030 · 82131-3H031 · 82131-3H040 · 82131-3H041 |
| 82151 | Right front door wiring harness | 82151-32040 · 82151-32041 · 82151-32050 · 82151-32051 · 82151-32140 · 82151-32180 |
| 82152 | Left front door wiring harness | 82152-32050 · 82152-32051 · 82152-32060 · 82152-32061 · 82152-32140 · 82152-32180 |
| 82153 | Rear door wiring harness No. 1 | 82153-32020 · 82153-32050 |
| 82161 | floor wiring harness | 82161-32260 · 82161-32280 · 82162-32160 · 82162-32170 |
| 82162 | Floor wiring harness No. 2 | 82162-32040 · 82162-32050 · 82162-32100 · 82162-32110 · 82162-32130 · 82162-32140 · 82162-32180 · 82162-32210 · 82162-32211 · 82162-32220 · 82162-32221 · 82162-32230 · 82162-32231 · 82162-32240 · 82162-32241 · 82162-32250 · 82162-32251 · 82162-32280 · 82162-32290 · 82162-32330 · 82162-32331 · 82162-32360 · 82162-32361 |
| 82163 | Floor wiring harness No. 3 | 82163-32020 · 82163-32021 · 82163-32030 |
| 82163A | No. 4 floor wiring harness | 82163-32040 · 82163-32042 |
| 82163B | No. 5 floor wiring harness | 82162-32020 |
| 82171 | Roof No. 1 wiring harness | 82171-32010 · 82171-32020 · 82171-32030 |
| 82181 | Luggage No. 1 wiring harness | 82181-32010 · 82181-32020 · 82181-32120 · 82181-32130 · 82181-32131 · 82181-32170 |
| 82184 | Rear door No. 1 wiring harness | 82184-32010 · 82184-32040 · 82184-32050 · 82184-32090 |
| 82185 | Rear door wiring harness No. 2 | 82185-32010 · 82185-32020 · 82185-32030 |
| 82186 | Rear window wiring harness No. 1 | 82186-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32010 · 82187-32030 |
| 82201 | Instrument panel wiring harness sub-assembly | 82201-32020 · 82201-32040 |
| 82210C | fuse | 90982-08188 · 90982-08202 · 90982-08203 · 90982-08223 |
| 82223 | switch harness | 82223-32010 |
| 82223B | Switch No. 2 wiring harness | 82223-32020 · 82223-32030 |
| 82345 | diode | 82345-12010 · 82345-12050 |
| 82620 | Fuse box assembly | 82620-32020 · 82620-32050 · 82620-32060 |

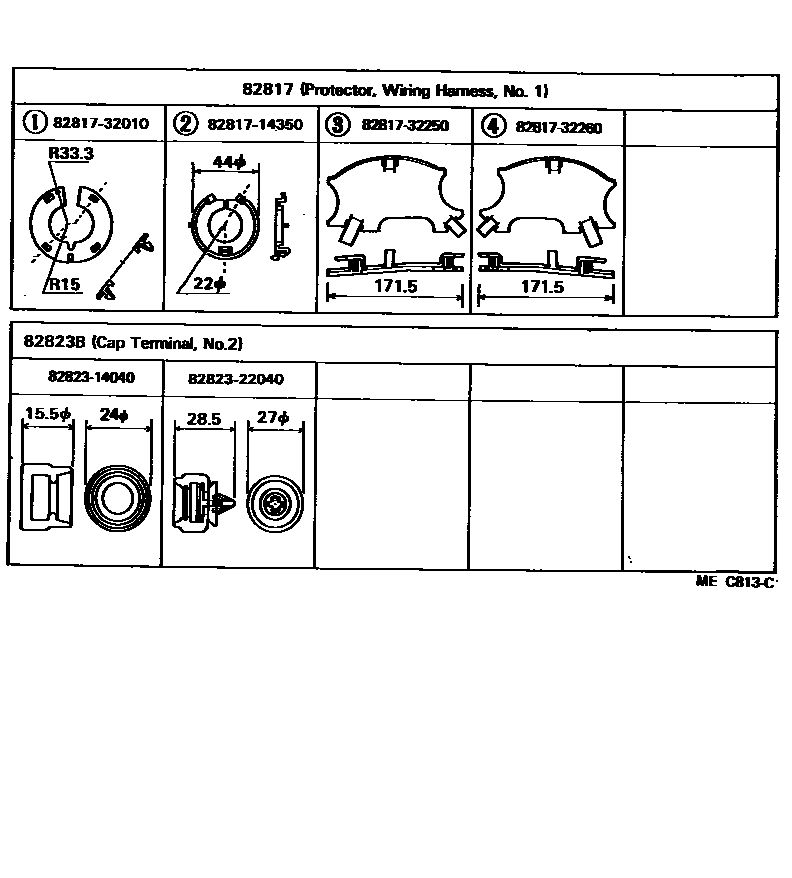

| 82817 | No. 1 wire harness protection device | 82817-14350 · 82817-32010 · 82817-32250 · 82817-32260 |
| 82823A | Terminal cover No. 2 | 82823-20030 · 82823-20040 |
| 82823B | Terminal cover No. 3 | 82823-14040 · 82823-22040 |

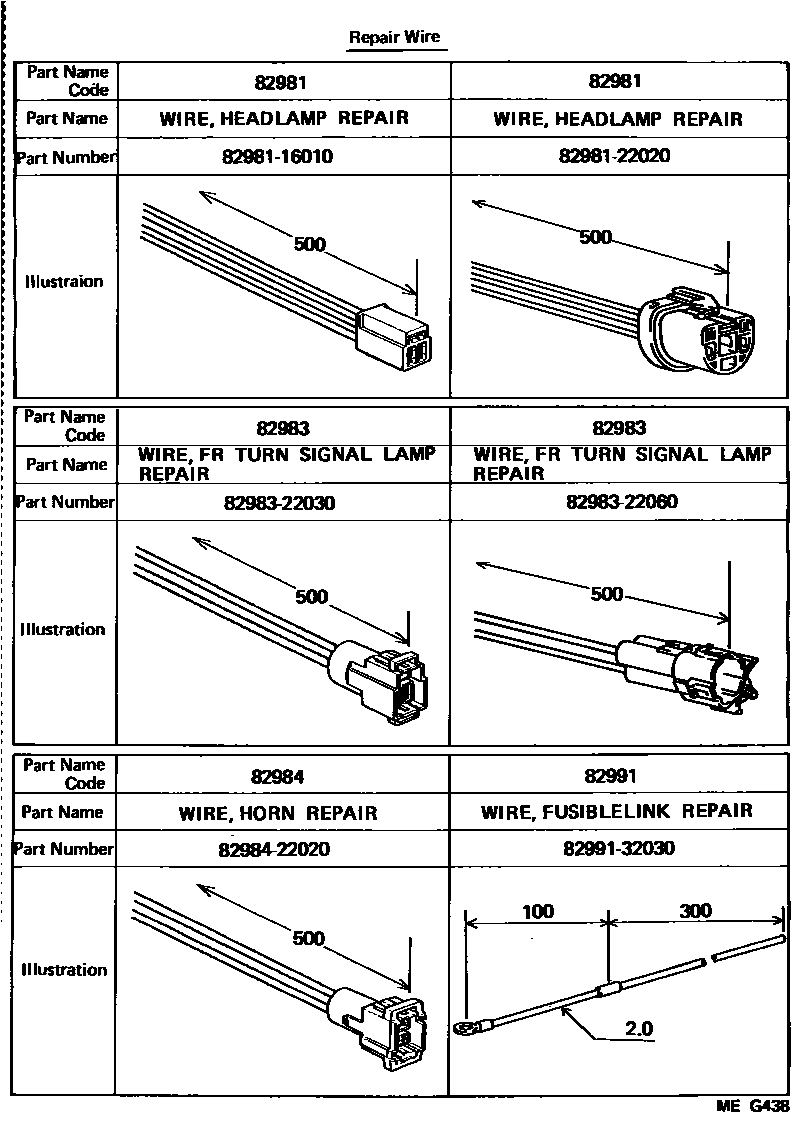

| 82981 | Headlight repair line | 82981-16010 · 82981-22020 |
| 82983 | Front turn signal lamp repair line | 82983-22030 · 82983-22060 |
| 82984 | Speaker repair line | 82984-22020 |

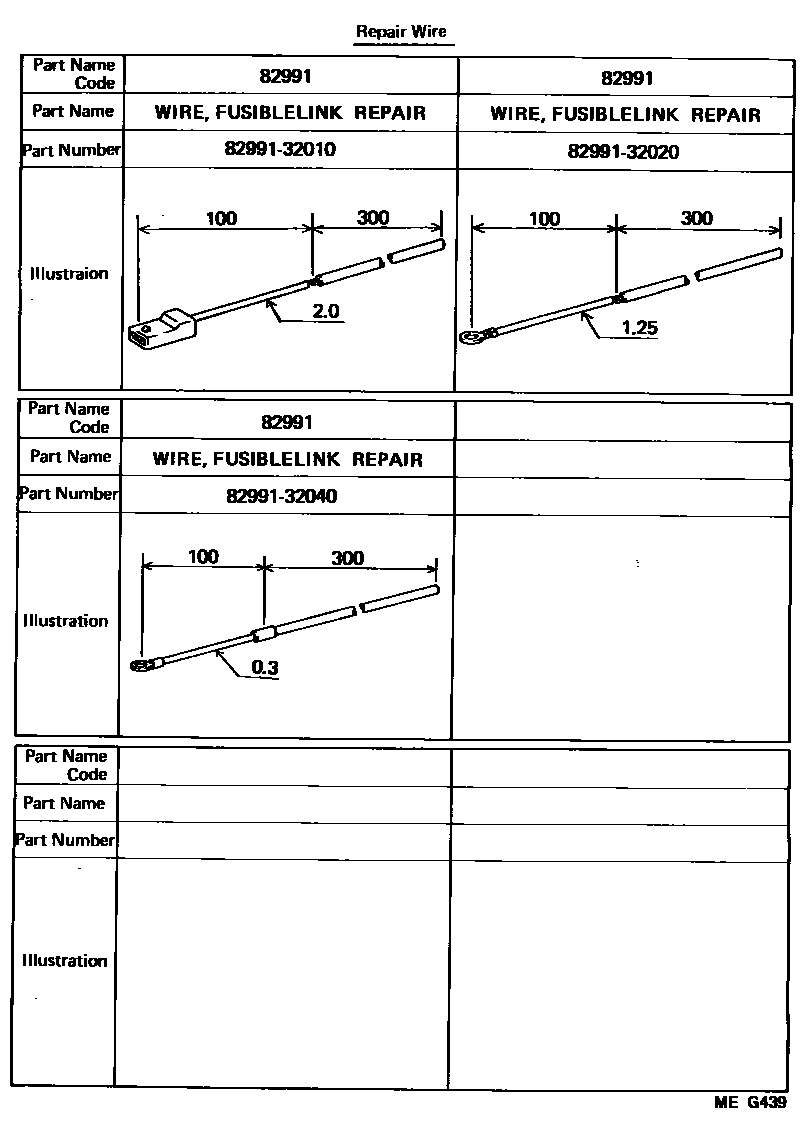

| 82991 | Fuse repair line | 82991-32010 · 82991-32020 · 82991-32030 · 82991-32040 |
