Toyota CAMRY 暖风和空调系统 - 冷却器组件 — Figure 8714

Toyota CAMRY EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 2 images and 28 PNC and OE references.

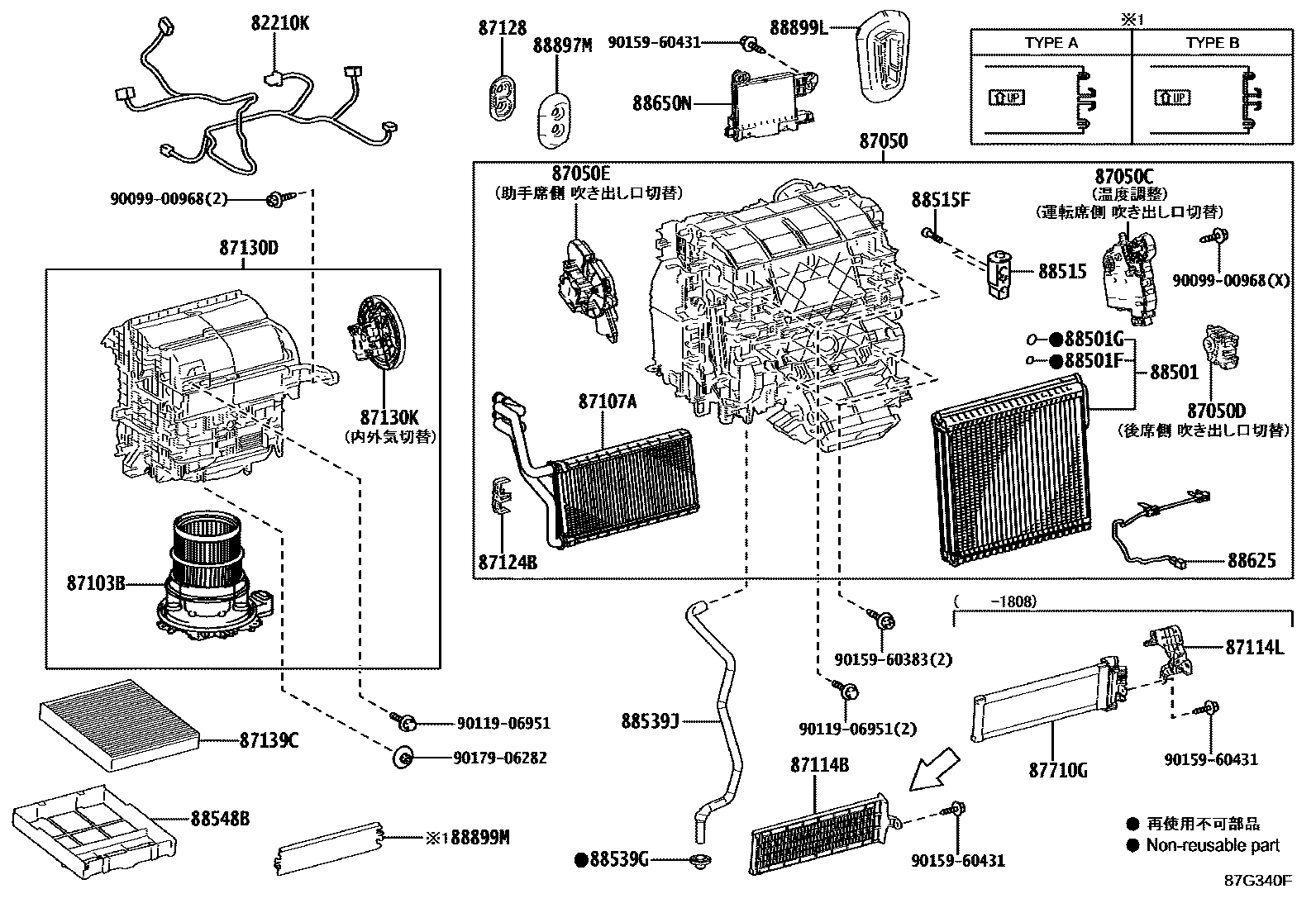

Toyota CAMRY 暖风和空调系统 - 冷却器组件 EPC diagram — 87G340F
暖风和空调系统 - 冷却器组件 — 87G340F (201706 – 202102)

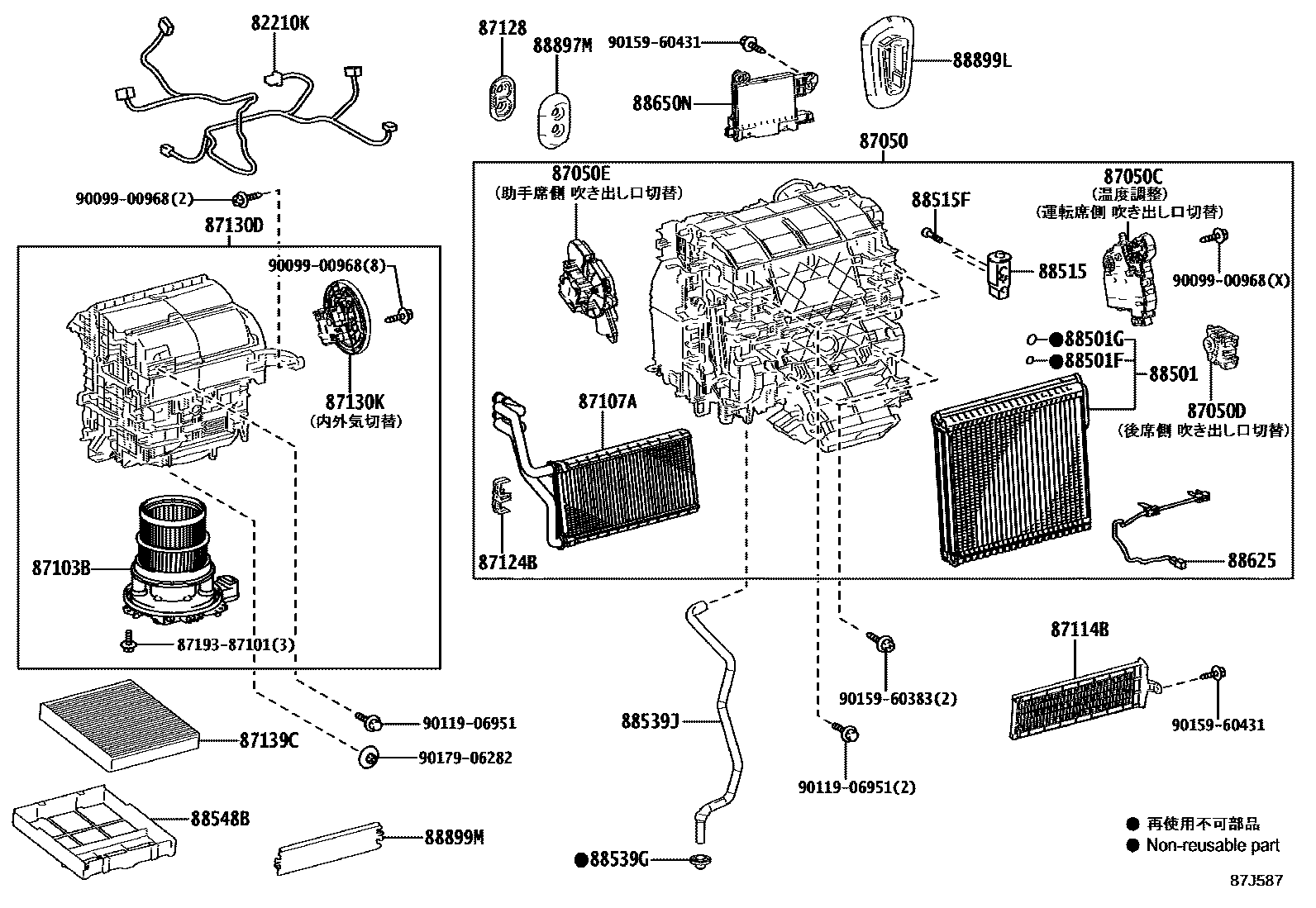

Toyota CAMRY 暖风和空调系统 - 冷却器组件 EPC diagram — 87J587
暖风和空调系统 - 冷却器组件 — 87J587 (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
82210KAir conditioning wiring harness assembly82212-33170 · 82212-42060
87050Air conditioning radiator assembly87050-33D00 · 87050-33E70 · 87050-33F60
87050CNo. 1 air conditioner radiator damper servo mechanism sub-assembly87106-48170
87050DNo. 2 air conditioner radiator damper servo mechanism sub-assembly87106-33340
87050ENo. 3 air conditioner radiator damper servo mechanism sub-assembly87106-28230
87103BBlower motor sub-assembly with fan87103-42130 · 87103-58070
87107AHeater radiator device sub-assembly87107-33140
87114Bheater cover87114-33050
87114LToyota part87114-48120
87124Bheater clip87124-33070
87128heater seal87128-28010
87130DBlower assembly87130-42480 · 87130-47300 · 87130-58091
87130KNo. 1 blower damper servo mechanism sub-assembly87106-28250
87139Cair purification filter87139-58010
87710GRapid heater assembly87710-58010
88501Cooler No. 1 evaporator sub-assembly88501-33350 · 88501-33370 · 88501-33390
88501FToyota part90099-14120
88501GToyota part90099-14121
88515Cooler expansion valve88515-30800 · 88515-33080 · 88515-50320
88515FToyota part90099-04542
88539GSeal (for cooler unit drain hose)88888-47010
88539JCooler drain hose88539-33140 · 88539-33141
88548Bair filter housing88899-48070
88625Cooler No. 1 Thermistor88620-28050 · 88620-33040
88650NAir conditioning amplifier assembly88650-33E10 · 88650-33E11 · 88650-33E20 · 88650-33E21 · 88650-33E90 · 88650-33F00 · 88650-33G20 · 88650-33G30 · 88650-33J70 · 88650-33J80
88897MSeals (for heater tubes)87128-33020
88899LCooling unit parts88899-33080 · 88899-33090
88899Mcover (for air cleaner)88899-28620 · 88899-47120
