Toyota CAMRY HV逆变器 — Figure 8431

Toyota CAMRY EPC diagram 8431, HV逆变器, with 4 images and 11 PNC and OE references.

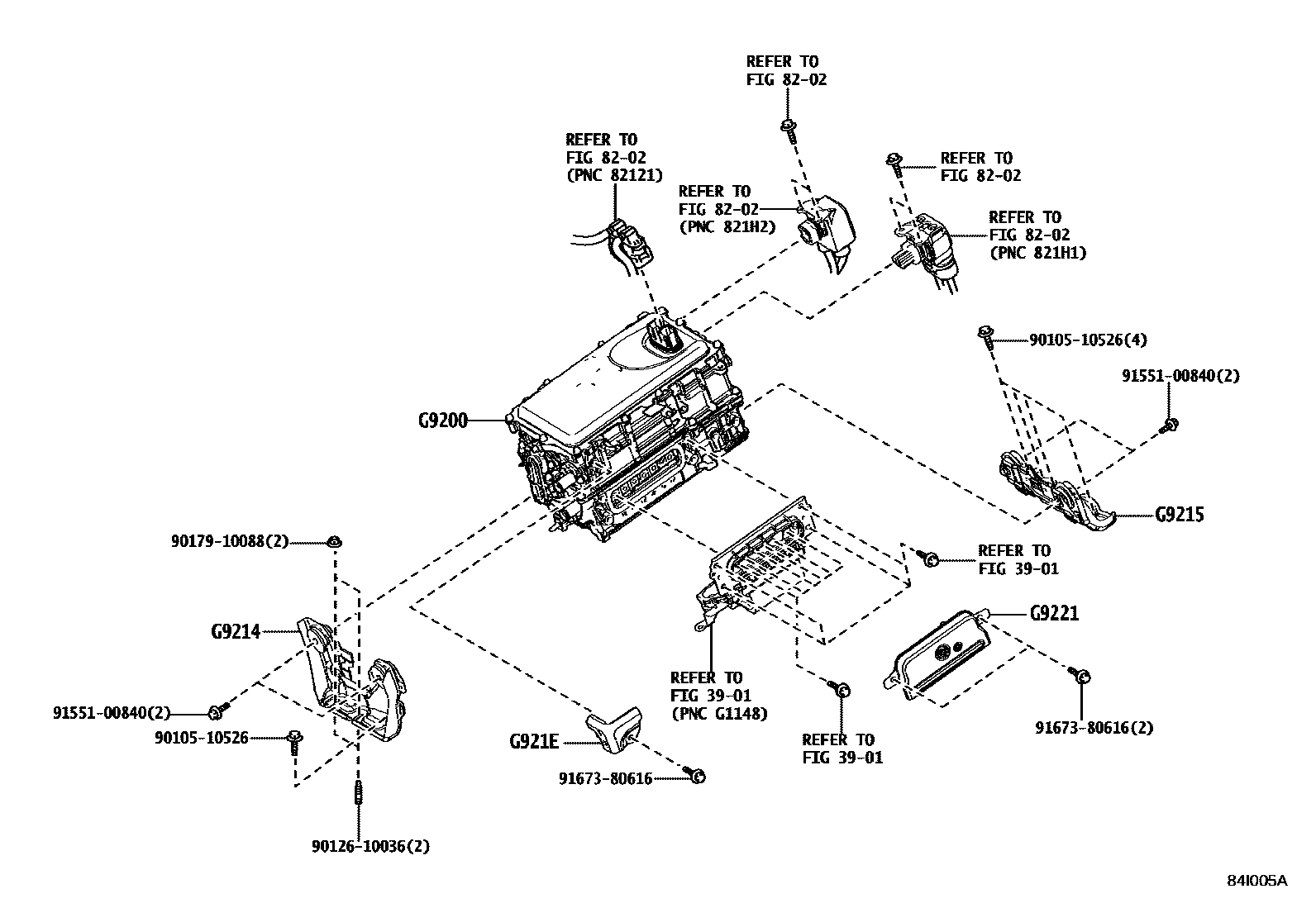

Toyota CAMRY HV逆变器 EPC diagram — 84I005A
HV逆变器 — 84I005A (201706 – 999999)

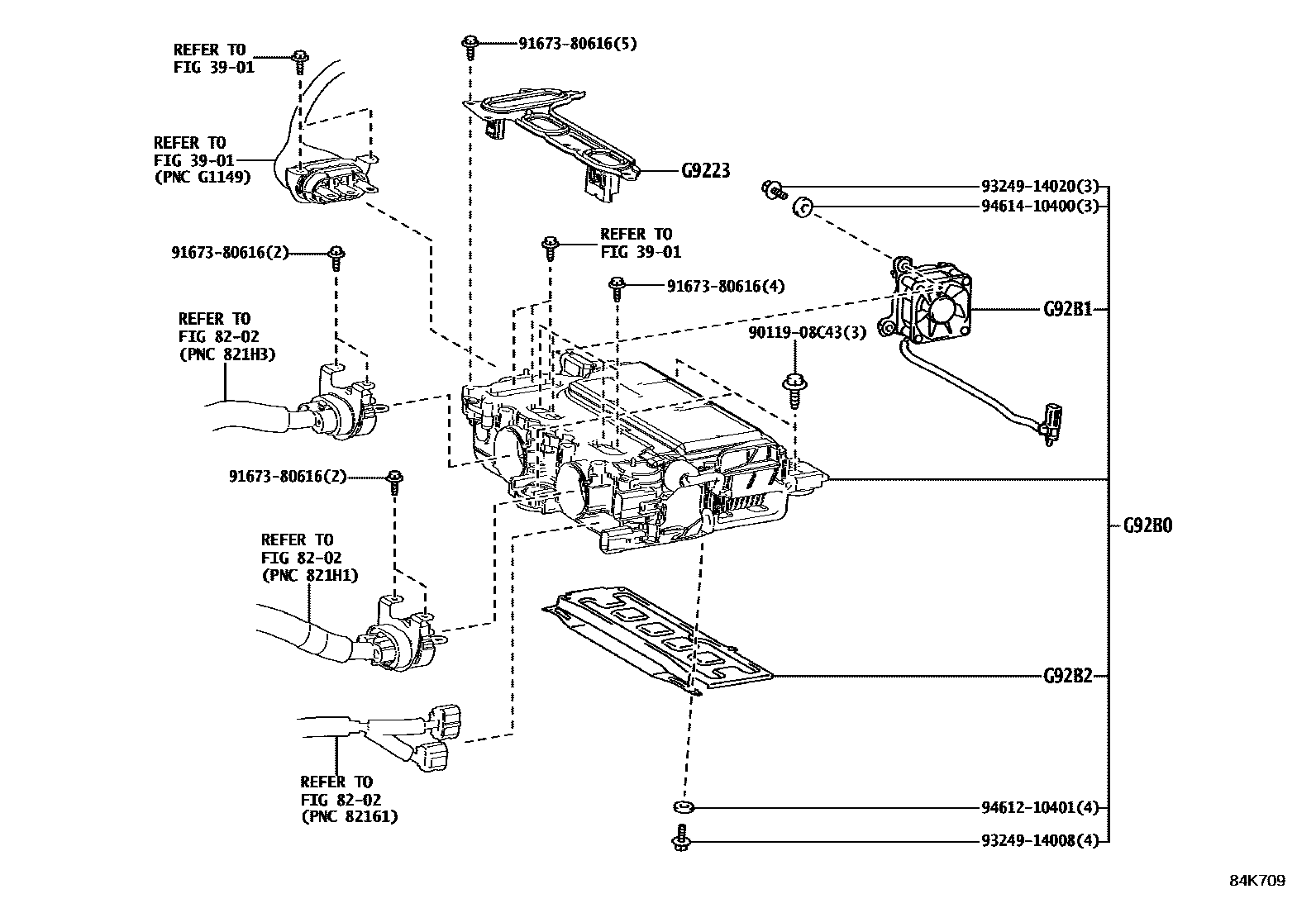

Toyota CAMRY HV逆变器 EPC diagram — 84K709
HV逆变器 — 84K709 (201910 – 999999)

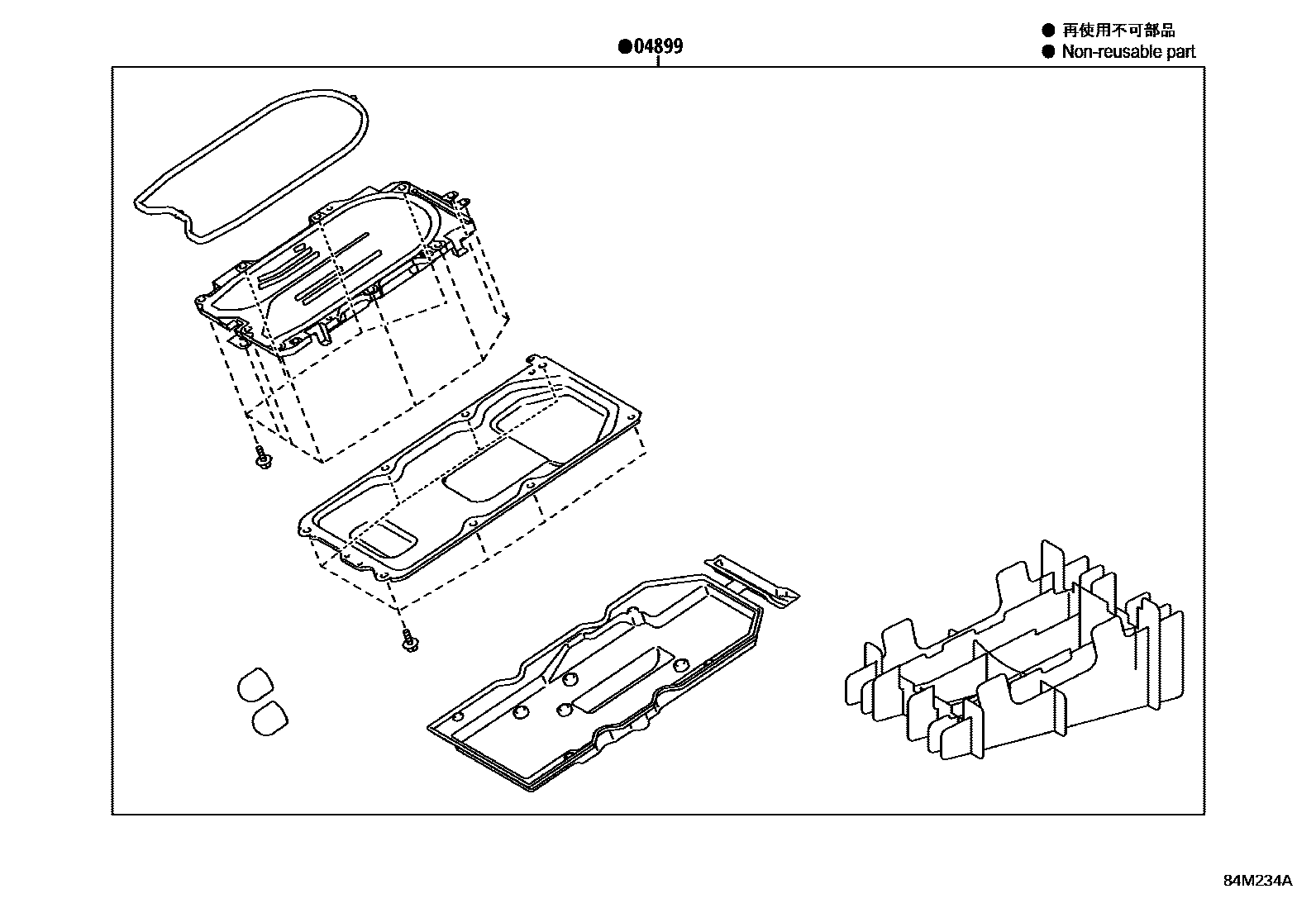

Toyota CAMRY HV逆变器 EPC diagram — 84M234A
HV逆变器 — 84M234A (201706 – 999999)

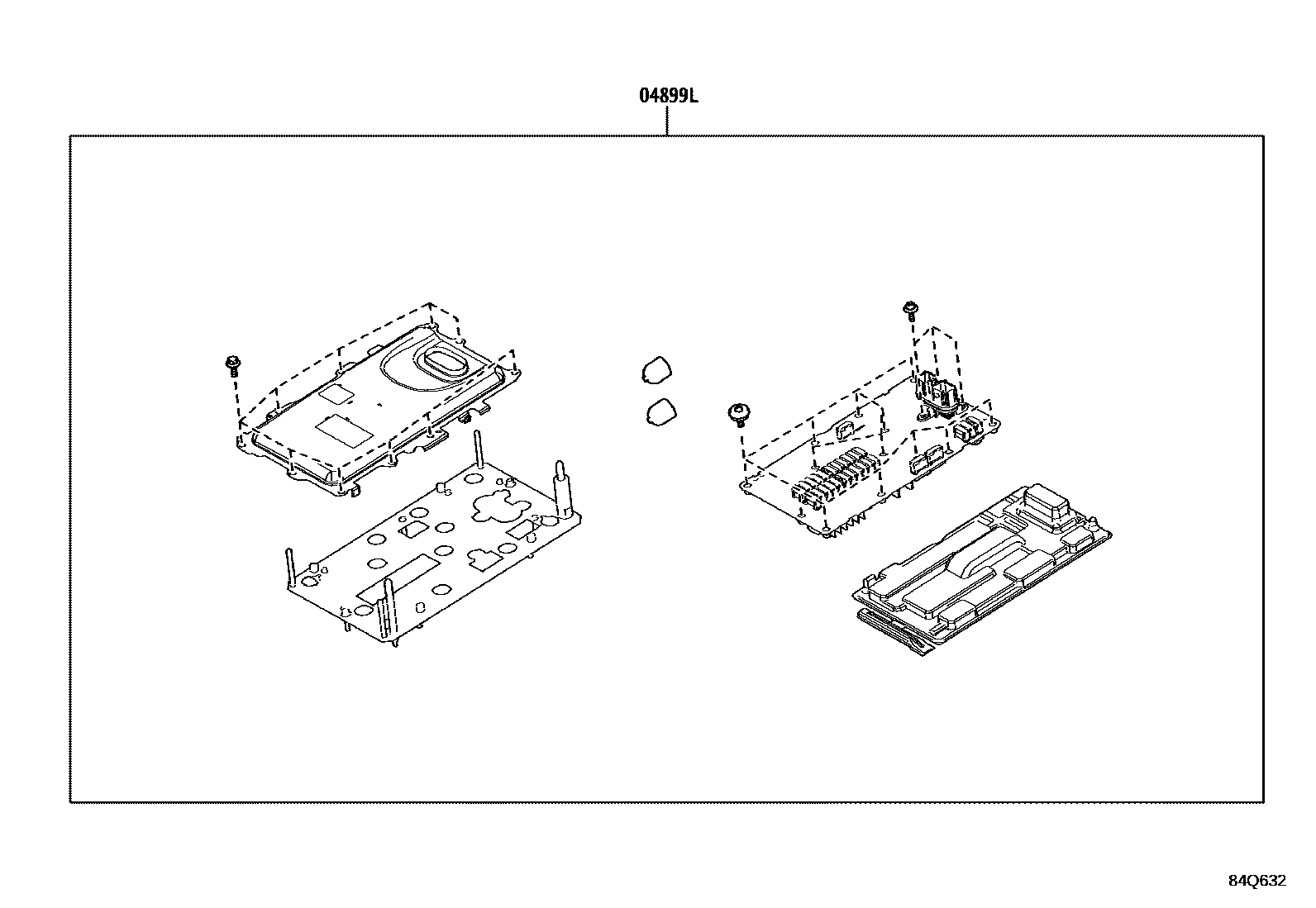

Toyota CAMRY HV逆变器 EPC diagram — 84Q632
HV逆变器 — 84Q632 (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899Toyota part04899-33030
04899LToyota part04899-33050 · 04899-33060 · 04899-33061
G9200Inverter assembly with converterG9200-39015 · G9200-39016 · G9200-39025 · G9200-39026
G9214No. 1 inverter bracketG9214-33040
G9215No. 2 inverter bracketG9215-33040
G921EInverter protection deviceG921E-47010
G9221Inverter coverG9022-47050
G9223Inverter terminal coverG9223-47030
G92B0Rear HV motor control inverter assemblyG92B0-47011
G92B1Toyota partG92B1-47010
G92B2Toyota partG92B2-47010
