Toyota CAMRY 线束和卡夹 — Figure 8202

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 90 PNC and OE references.

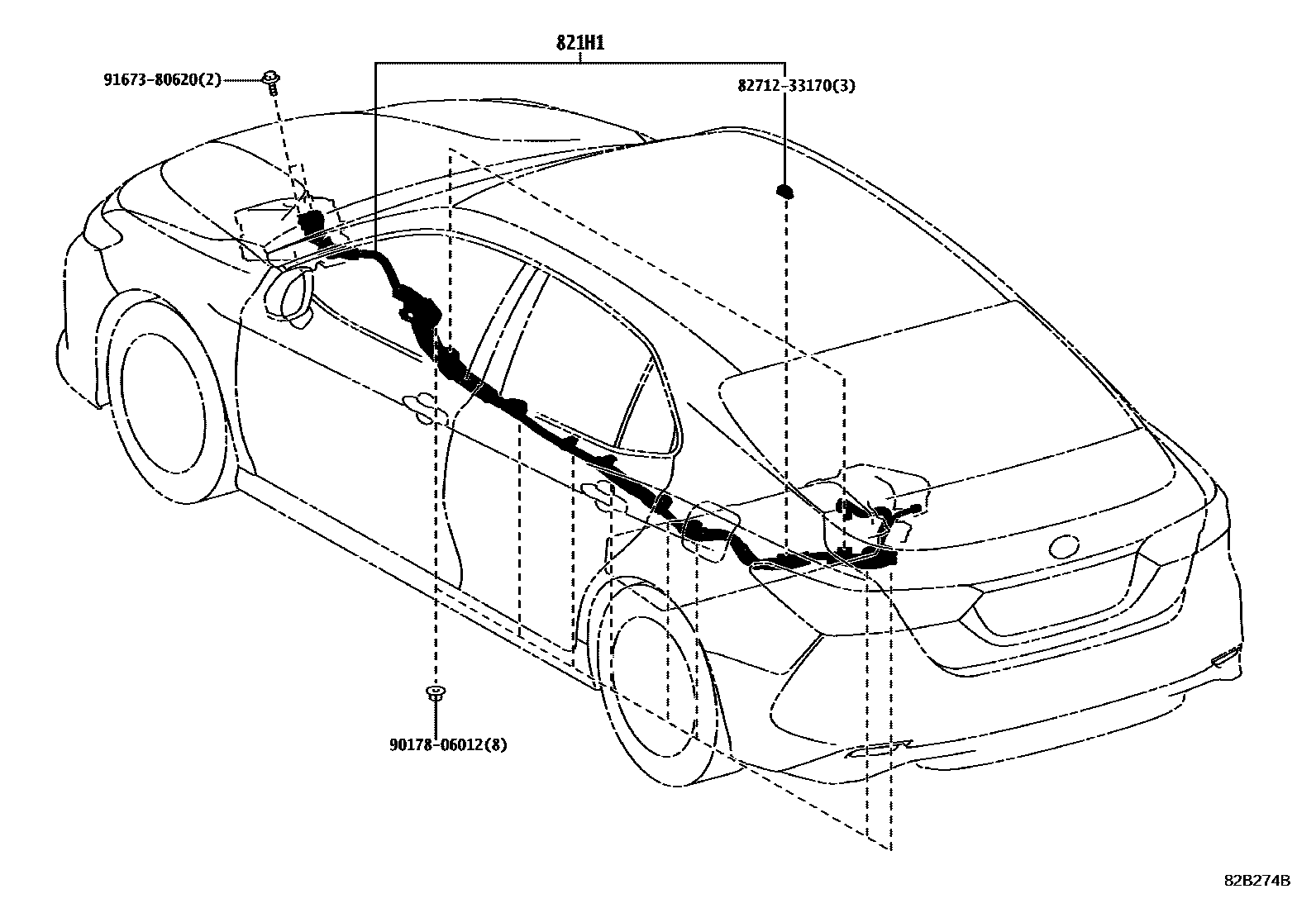

Toyota CAMRY 线束和卡夹 EPC diagram — 82B274B
线束和卡夹 — 82B274B (201706 – 999999)

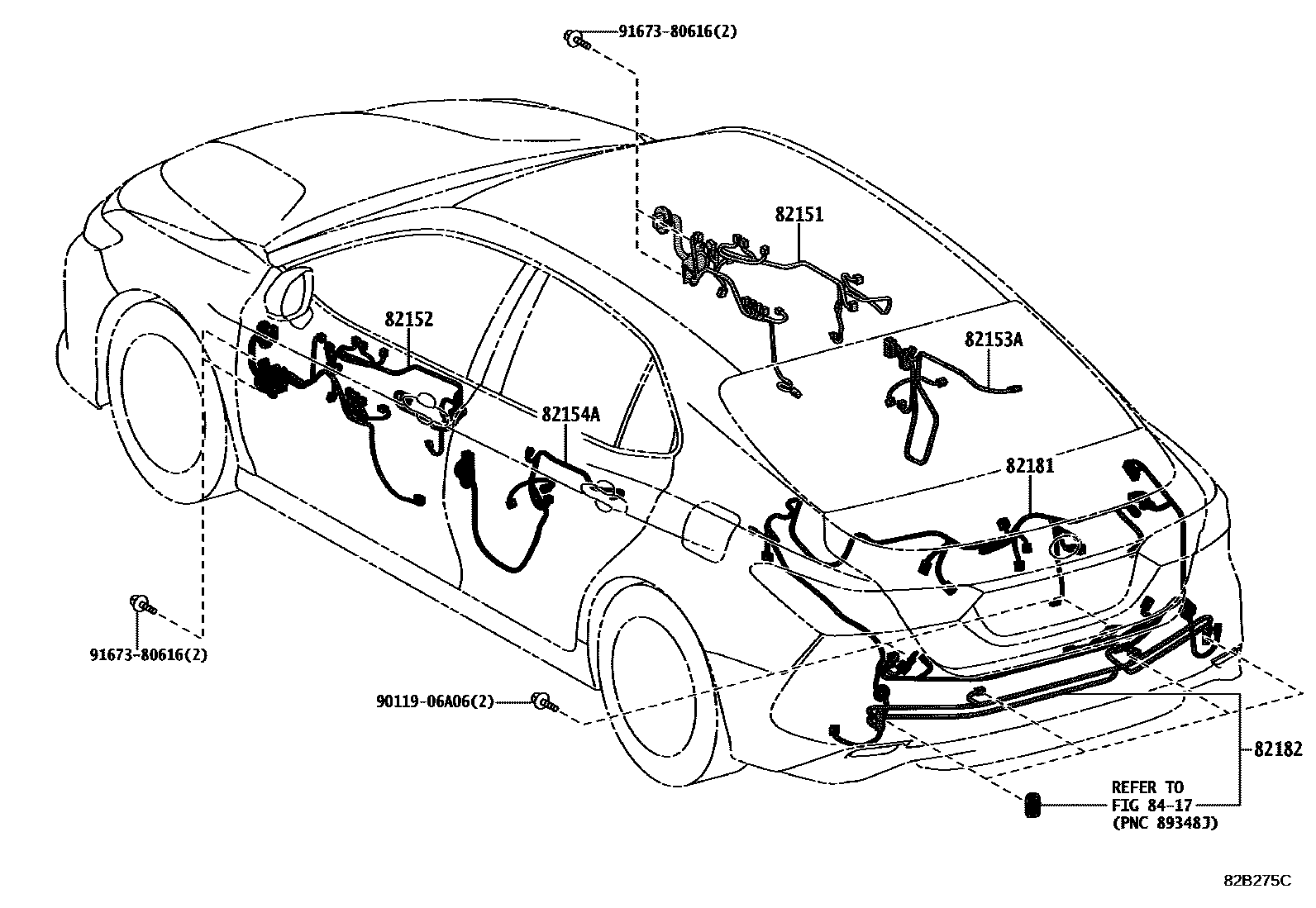

Toyota CAMRY 线束和卡夹 EPC diagram — 82B275C
线束和卡夹 — 82B275C (201706 – 999999)

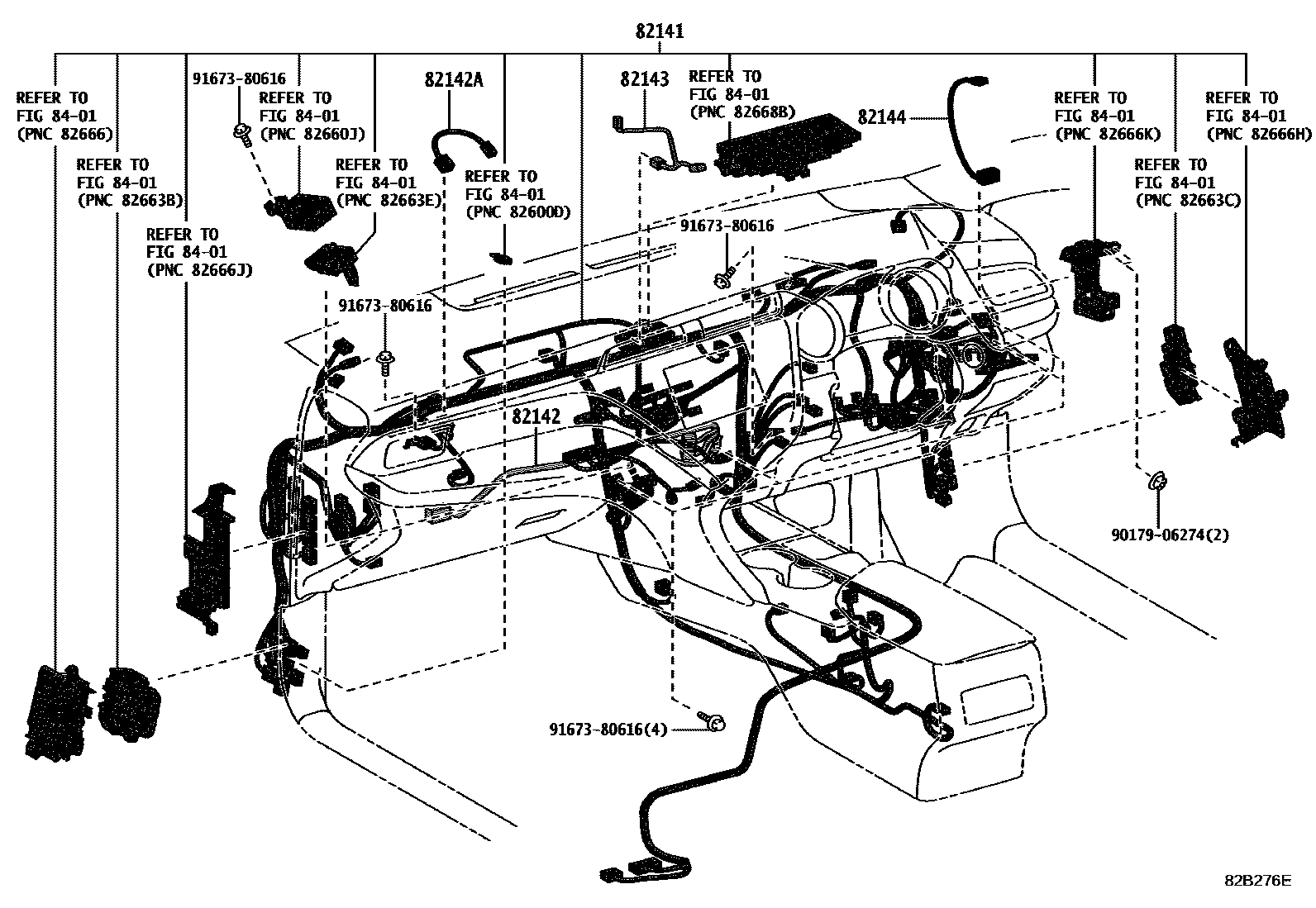

Toyota CAMRY 线束和卡夹 EPC diagram — 82B276E
线束和卡夹 — 82B276E (201706 – 999999)

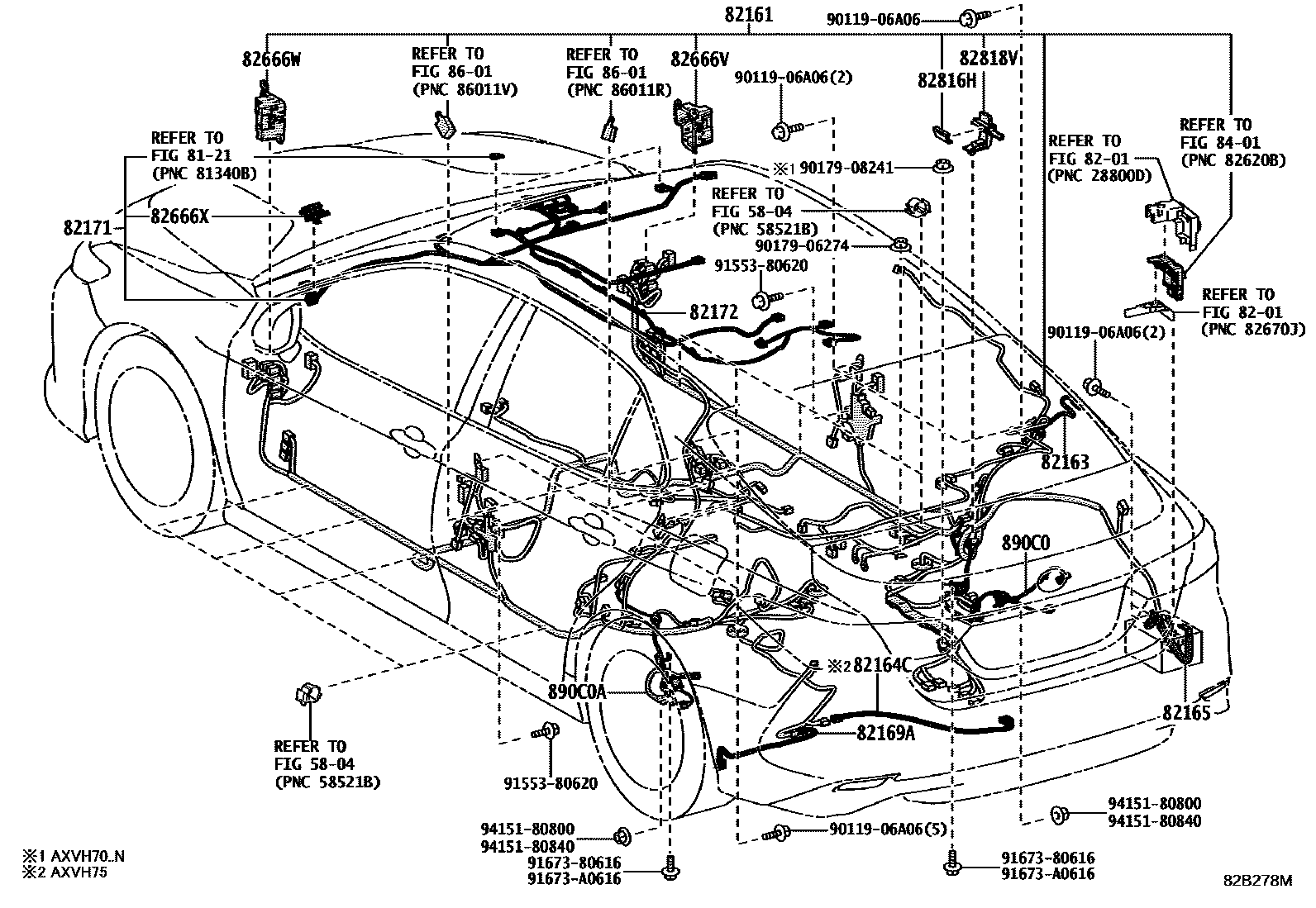

Toyota CAMRY 线束和卡夹 EPC diagram — 82B278M
线束和卡夹 — 82B278M (201706 – 999999)

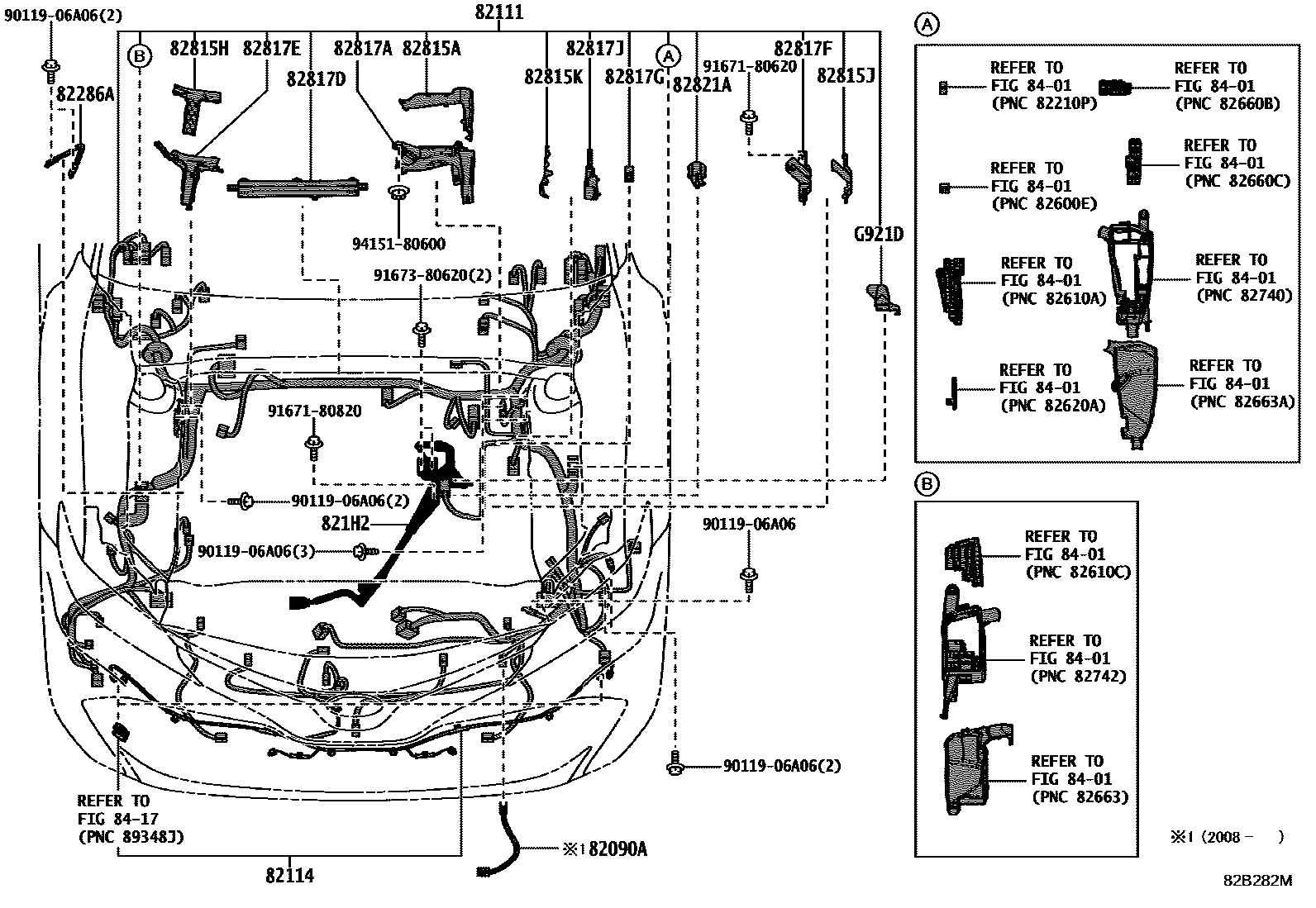

Toyota CAMRY 线束和卡夹 EPC diagram — 82B282M
线束和卡夹 — 82B282M (201706 – 999999)

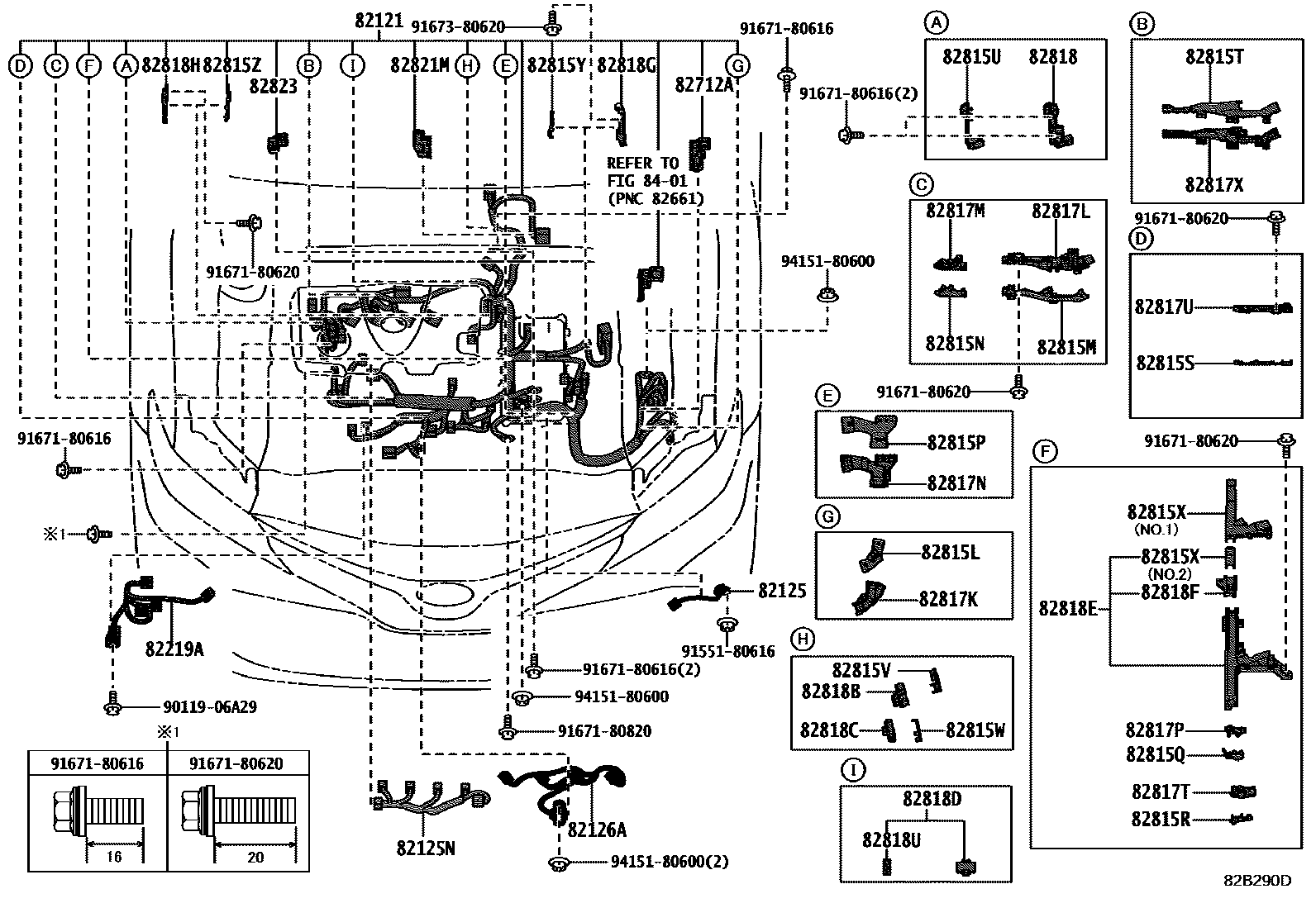

Toyota CAMRY 线束和卡夹 EPC diagram — 82B290D
线束和卡夹 — 82B290D (201706 – 999999)

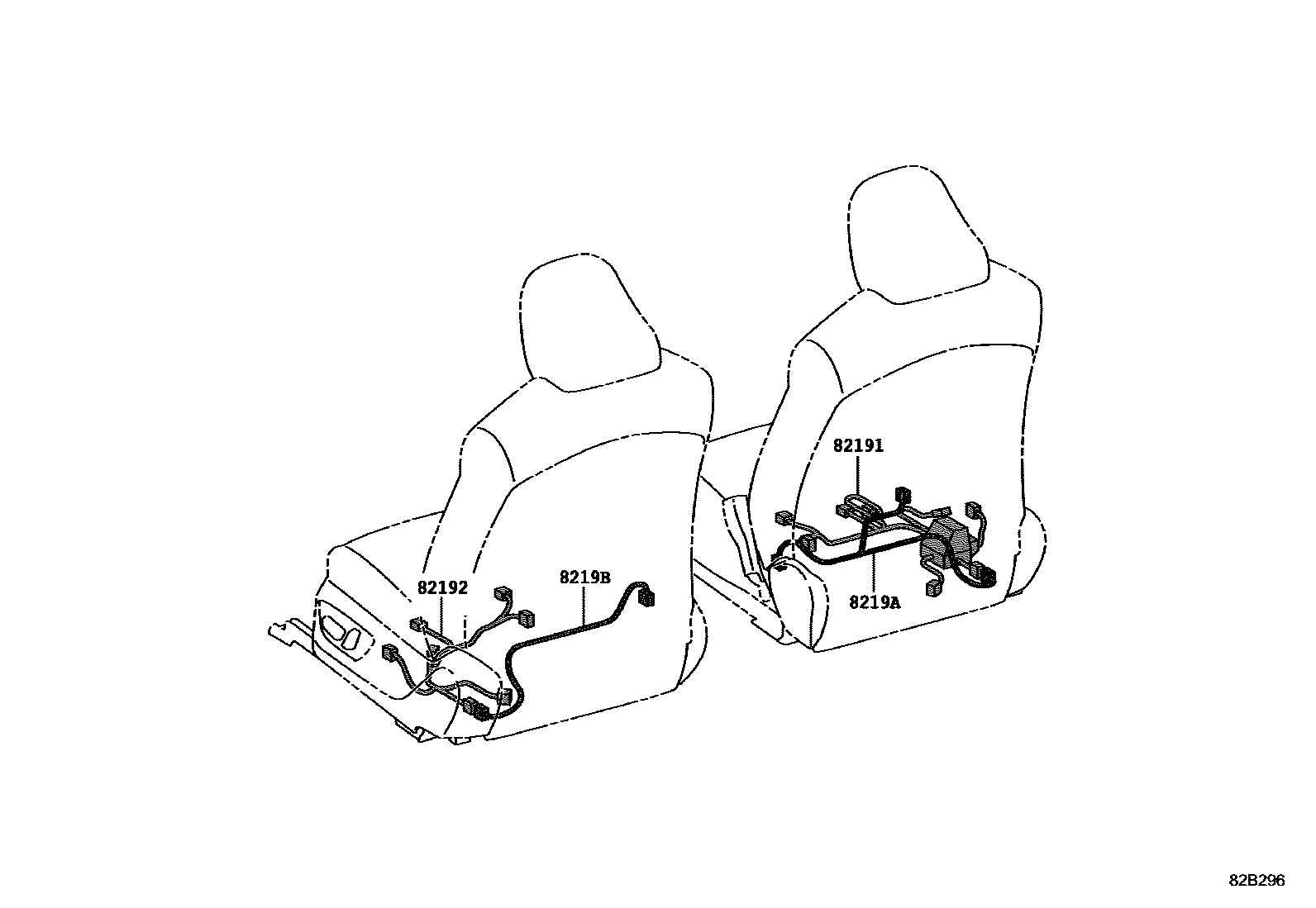

Toyota CAMRY 线束和卡夹 EPC diagram — 82B296
线束和卡夹 — 82B296 (201706 – 999999)

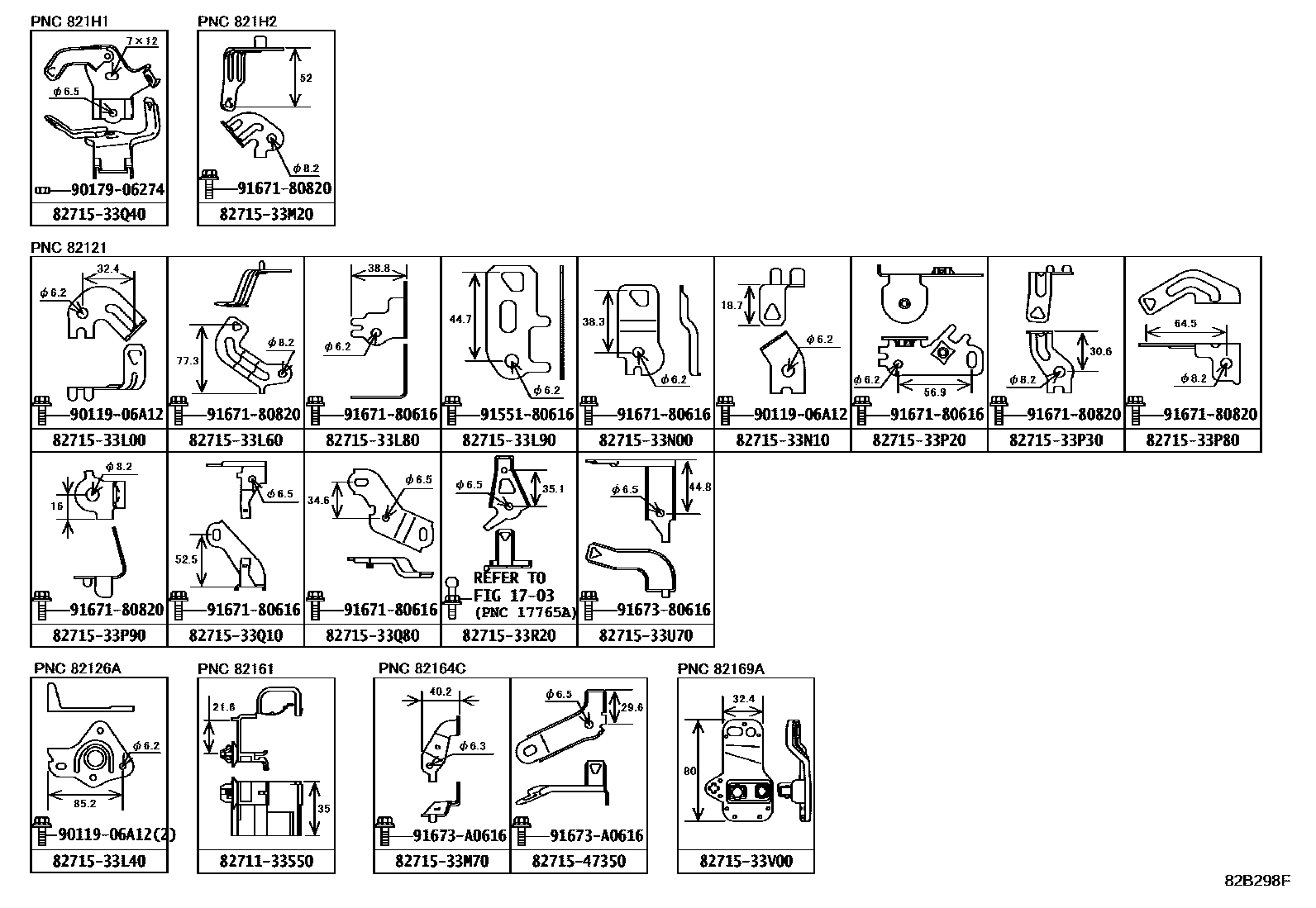

Toyota CAMRY 线束和卡夹 EPC diagram — 82B298F
线束和卡夹 — 82B298F (201706 – 999999)

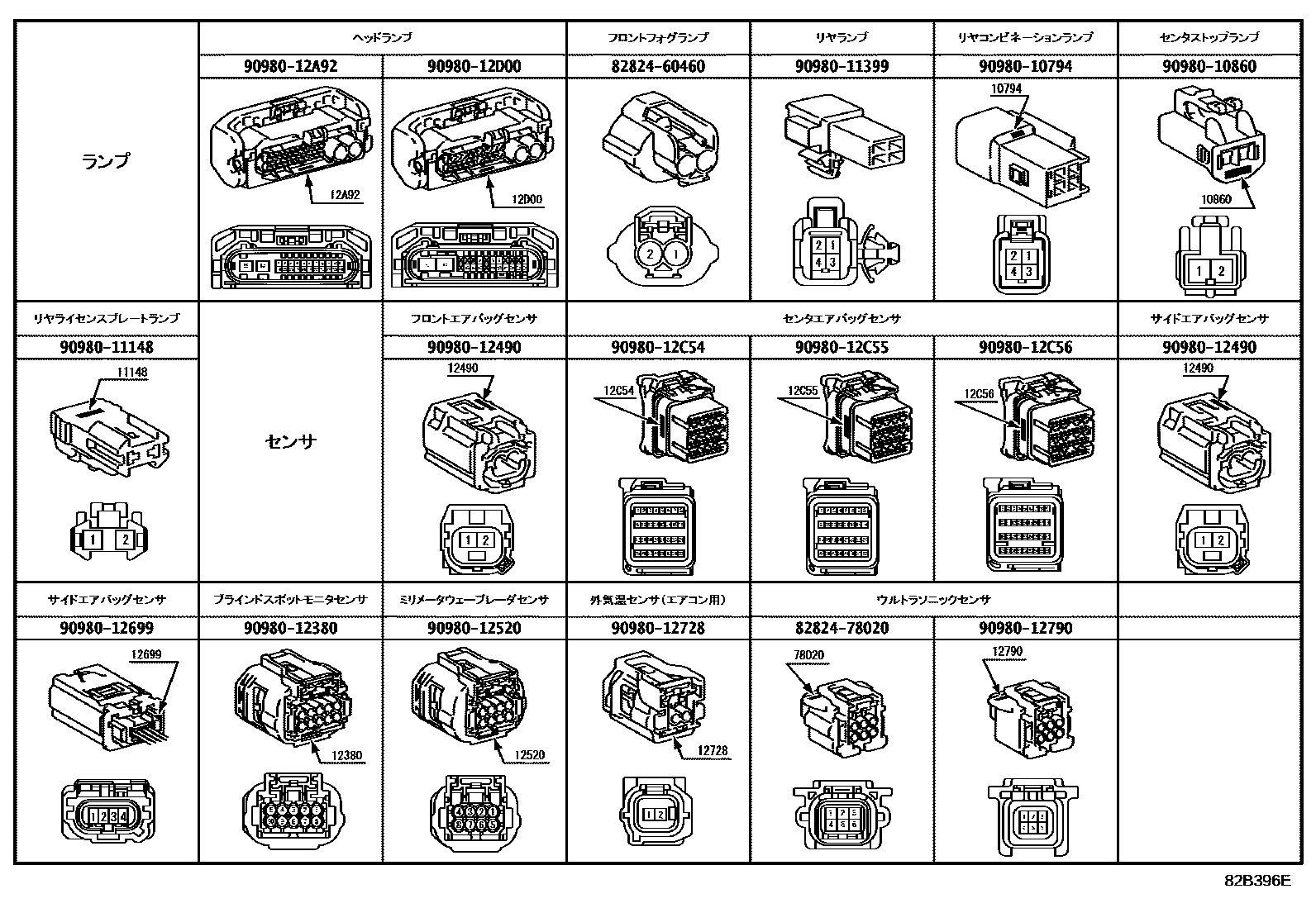

Toyota CAMRY 线束和卡夹 EPC diagram — 82B396E
线束和卡夹 — 82B396E (201706 – 999999)

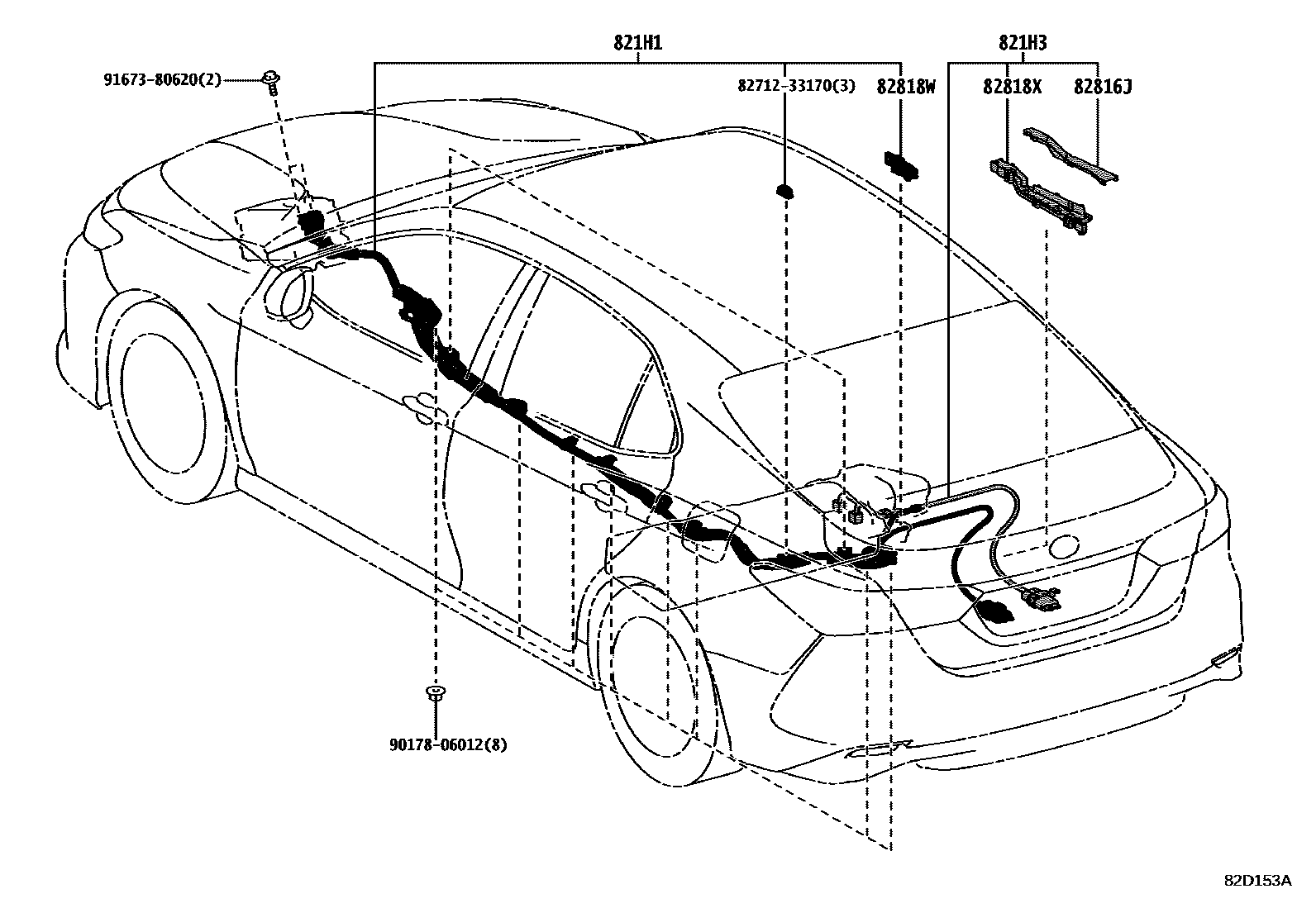

Toyota CAMRY 线束和卡夹 EPC diagram — 82D153A
线束和卡夹 — 82D153A (201912 – 999999)

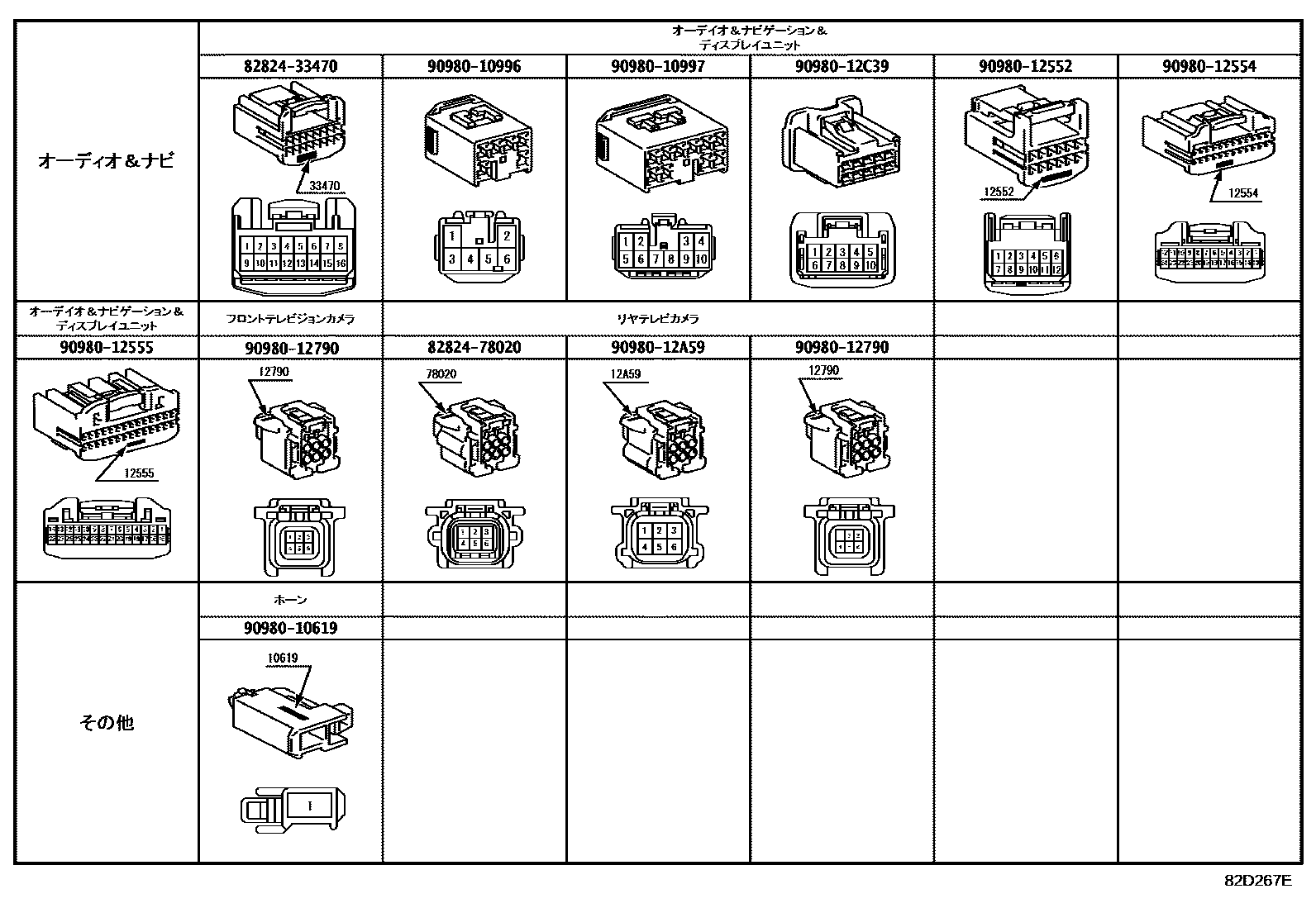

Toyota CAMRY 线束和卡夹 EPC diagram — 82D267E
线束和卡夹 — 82D267E (201706 – 999999)

PNC and OE references

PNCPart nameOE numbers
82090AExtension cord assembly82090-33030
82111Engine room main wiring harness82111-3TA20 · 82111-3TA21 · 82111-3TA22 · 82111-3TC20 · 82111-3TC21 · 82111-3TC30 · 82111-3TC31 · 82111-3TC40 · 82111-3TC41 · 82111-3TC80 · 82111-3TC81 · 82111-3TD80 · 82111-3TD81 · 82111-3TD90 · 82111-3TD91 · 82111-3TJ50 · 82111-3TJ51 · 82111-3TN60 · 82111-3TN61 · 82111-3TN62 · 82111-3TN63 · 82111-3TN70 · 82111-3TN71 · 82111-3TN72 · 82111-3TN73 · 82111-3TV10 · 82111-3TV11 · 82111-3TV20 · 82111-3TV21 · 82111-3Y410 · 82111-3Y420 · 82111-3Y421 · 82111-3Y490 · 82111-3Y491 · 82111-3Y590 · 82111-3Y591 · 82111-3Y600
82114Engine room wiring harness No. 482114-33040 · 82114-33080 · 82114-33170 · 82114-33180 · 82114-33190 · 82114-33210 · 82114-33220
82121Engine wiring harness82121-33G40 · 82121-33G41 · 82121-33K20 · 82121-33L10
82125Transmission wiring harness82125-33270
82125NEngine No. 5 wiring harness82125-33180 · 82125-33220
82126AToyota part82126-33050
82141Dashboard wiring harness82141-3TC60 · 82141-3TC61 · 82141-3TC63 · 82141-3TC70 · 82141-3TC71 · 82141-3TZ00 · 82141-3TZ10 · 82141-3TZ20 · 82141-3YC30 · 82141-3YC31 · 82141-3YC40 · 82141-3YC41 · 82141-3YC50 · 82141-3YC51 · 82141-3YC60 · 82141-3YC61 · 82141-3YD70 · 82141-3YD71 · 82141-3YD80 · 82141-3YD81 · 82141-3YD90 · 82141-3YD91 · 82141-3YE00 · 82141-3YE01 · 82141-3YN00 · 82141-3YN01 · 82141-3YZ60 · 82141-3YZ61 · 82141-3YZ70 · 82141-3YZ71 · 82145-33F10 · 82145-33F11 · 82145-33F40 · 82145-33F41 · 82145-33G40 · 82145-33G41 · 82145-33G70 · 82145-33G71 · 82145-33N40 · 82145-33N41 · 82145-33N50 · 82145-33N51 · 82145-33N60 · 82145-33P70 · 82145-33P71 · 82145-33P90 · 82145-33P91 · 82145-33Q00 · 82145-33Q01 · 82145-33W50 · 82145-33W51
82142Instrument panel wiring harness No. 282142-33540
82142AInstrument panel wiring harness No. 282140-33090 · 82140-33091 · 82140-33092
82143Instrument panel wiring harness No. 382143-33090 · 82143-33160 · 82143-33170
82144Instrument panel wiring harness No. 482144-33100
82151Right front door wiring harness82151-33G20 · 82151-33K40 · 82151-33K50 · 82151-33P40 · 82151-33R50
82152Left front door wiring harness82152-33K80 · 82152-33K81 · 82152-33K90 · 82152-33Q10
82153ARight rear door wiring harness82153-33390 · 82153-33391 · 82153-33430 · 82153-33431
82154ALeft rear door wiring harness82154-33320 · 82154-33321 · 82154-33360 · 82154-33361
82161floor wiring harness82161-3TB40 · 82161-3TB41 · 82161-3TB50 · 82161-3TB51 · 82161-3TB52 · 82161-3TB60 · 82161-3TB61 · 82161-3TB62 · 82161-3TB70 · 82161-3TB71 · 82161-3TB72 · 82161-3TB80 · 82161-3TB90 · 82161-3TB91 · 82161-3TB92 · 82161-3TC60 · 82161-3TC61 · 82161-3TC62 · 82161-3TC70 · 82161-3TC71 · 82161-3TC72 · 82161-3TC80 · 82161-3TL00 · 82161-3TL01 · 82161-3TL02 · 82161-3TL50 · 82161-3TL51 · 82161-3TL60 · 82161-3TL61 · 82161-3TL70 · 82161-3TL71 · 82161-3TL80 · 82161-3TL81 · 82161-3TL90 · 82161-3TL91 · 82161-3TL92 · 82161-3TM00 · 82161-3TM01 · 82161-3TM02 · 82161-3TM10 · 82161-3TM11 · 82161-3TM20 · 82161-3TM21 · 82161-3TP00 · 82161-3TP01 · 82161-3TP02 · 82161-3TP10 · 82161-3TP11 · 82161-3TP12 · 82161-3TP20 · 82161-3TP21 · 82161-3TP22 · 82161-3TP30 · 82161-3TP31 · 82161-3TP32 · 82161-3TP80 · 82161-3TP81 · 82161-3TP90 · 82161-3TP91 · 82161-3TQ00 · 82161-3TQ01 · 82161-3YB00 · 82161-3YB50 · 82161-3YE30 · 82161-3YE40 · 82161-3YE50 · 82161-3YE60 · 82161-3YE70 · 82161-3YF80 · 82161-3YG00 · 82161-3YG90 · 82161-3YJ00 · 82161-3YJ90 · 82161-3YK00 · 82161-3YK10 · 82161-3YK30 · 82161-3YK40 · 82161-3YV90 · 82161-3YW30 · 82161-3YW40 · 82161-3YX00 · 82161-3YX30 · 82161-3YX90 · 82199-33380 · 82199-33430 · 82199-33550 · 82199-33590 · 82199-33620 · 82199-33630 · 82199-33650 · 82199-33660 · 82199-33810 · 82199-33820 · 82199-33830 · 82199-33840
82163Floor wiring harness No. 382163-33140
82164CNo. 4 floor wiring harness82164-33100
82165No. 2 frame wiring harness82165-33060 · 82165-33061
82169AToyota part82169-33020
82171Roof No. 1 wiring harness82171-33L90 · 82171-33M00 · 82171-33N20 · 82171-33P40 · 82171-33P41 · 82171-33P50 · 82171-33P51 · 82171-33Q70 · 82171-33Q71 · 82171-33Q72 · 82171-3T120 · 82171-3T130 · 82171-3T300 · 82171-3T310
82172Roof No. 2 wiring harness82172-33020
82181Luggage No. 1 wiring harness82181-33880 · 82181-33882 · 82181-33C30 · 82181-33C40 · 82181-33G00 · 82181-33G01 · 82181-33G02 · 82181-33G10 · 82181-33G11 · 82181-33G30 · 82181-33G31 · 82181-33G32 · 82181-33G80 · 82181-33G81 · 82181-33G82 · 82181-33G90 · 82181-33G91 · 82181-33J00 · 82181-33J01 · 82181-33J10 · 82181-33J11 · 82181-33J12 · 82181-33J20 · 82181-33J21 · 82181-33J22 · 82181-33J40 · 82181-33J50 · 82181-33J80 · 82181-33J90 · 82181-33K00 · 82181-33R20 · 82181-33S60 · 82181-33S70 · 82181-33U50
82182Luggage No. 2 wiring harness82182-33170 · 82182-33210
82191Front right seat wiring harness82191-33A80 · 82191-33D10
82192Front left seat wiring harness82192-33C50
8219AWire harness No. 2, right side of front seat8219A-47040
8219BWire harness No. 2, left side of front seat8219B-33100
821H1Toyota part821H1-33010 · 821H1-33020
821H2Toyota part821H2-33020
821H3Toyota part821H3-33010 · 821H3-33020
82219Asensor harness82219-33140 · 82219-33141
82286ALine 282286-33020
82666VNo. 15 connector holder82666-33650
82666WNo. 16 connector socket82666-33660
82666XNo. 17 connector holder82666-33500
82712AWire harness bracket82712-33160
82815AWiring harness protector cover82815-33E60
82815HWiring harness protector cover82815-33K50
82815JNo. 7 wire harness protector cover82815-33M50
82815KNo. 8 wire harness protector cover82815-33M60
82815LNo. 9 wire harness protector cover82815-33C80
82815MNo. 10 wire harness protector cover82815-33F60
82815NNo. 11 wire harness protector cover82815-33F70
82815PNo. 12 wire harness protector cover82815-33F80
82815QNo. 13 wire harness protector cover82815-33F90
82815RNo. 14 wire harness protector cover82815-33G00
82815SNo. 15 wire harness protector cover82815-33G60
82815TNo. 16 wire harness protector cover82815-33G90
82815UNo. 17 wire harness protector cover82815-33J00
82815VNo. 1 wire harness protector cover82815-33J40
82815WNo. 2 wire harness protector cover82815-33J90
82815XNo. 3 wire harness protector cover82815-33M20 · 82815-33M70
82815YToyota part82815-33M80
82815ZToyota part82815-33M90
82816HToyota part82815-33D60
82816JToyota part82815-33D40
82817ANo. 2 wire harness protection device82817-33T80
82817DNo. 5 wire harness protection device82817-33Y20
82817ENo. 6 wire harness protection device82817-33Y30
82817FNo. 7 wire harness protection device82817-3T190
82817GNo. 8 wire harness protection device82817-3T200
82817JNo. 9 wire harness protection device82817-3T210
82817KNo. 10 wire harness protection device82817-33X20
82817LNo. 11 wire harness protection device82817-33R20
82817MNo. 12 wire harness protection device82817-33R30
82817NNo. 13 wire harness protection device82817-33R40
82817PNo. 14 wire harness protection device82817-33R50
82817TNo. 15 wire harness protection device82817-33R60
82817UNo. 16 wire harness protection device82817-33S20
82817XNo. 17 wire harness protection device82817-33S50
82818No. 2 wire harness protection device82817-33S60
82818BNo. 3 wire harness protection device82817-33T00
82818CNo. 4 wire harness protection device82817-33X70
82818DNo. 5 wire harness protection device82817-33Y50
82818ENo. 6 wire harness protection device82817-3T220
82818FNo. 7 wire harness protection device82817-3T150
82818GNo. 8 wire harness protection device82817-3T230
82818HToyota part82817-3T240
82818UToyota part82817-33Z40
82818VToyota part82817-3T630
82818WToyota part82817-33X90
82818XToyota part82817-3T610
82821AConnector cover82821-33470
82821MConnector cover82821-33460
82823No. 1 terminal cover82823-33060
890C0Toyota part890C0-33011
890C0AToyota part890C0-33021
G921DToyota partG921D-47020
