Toyota CAMRY 油冷却器和配管(HV或FCV) — Figure 3914

Toyota CAMRY EPC diagram 3914, 油冷却器和配管(HV或FCV), with 1 images and 8 PNC and OE references.

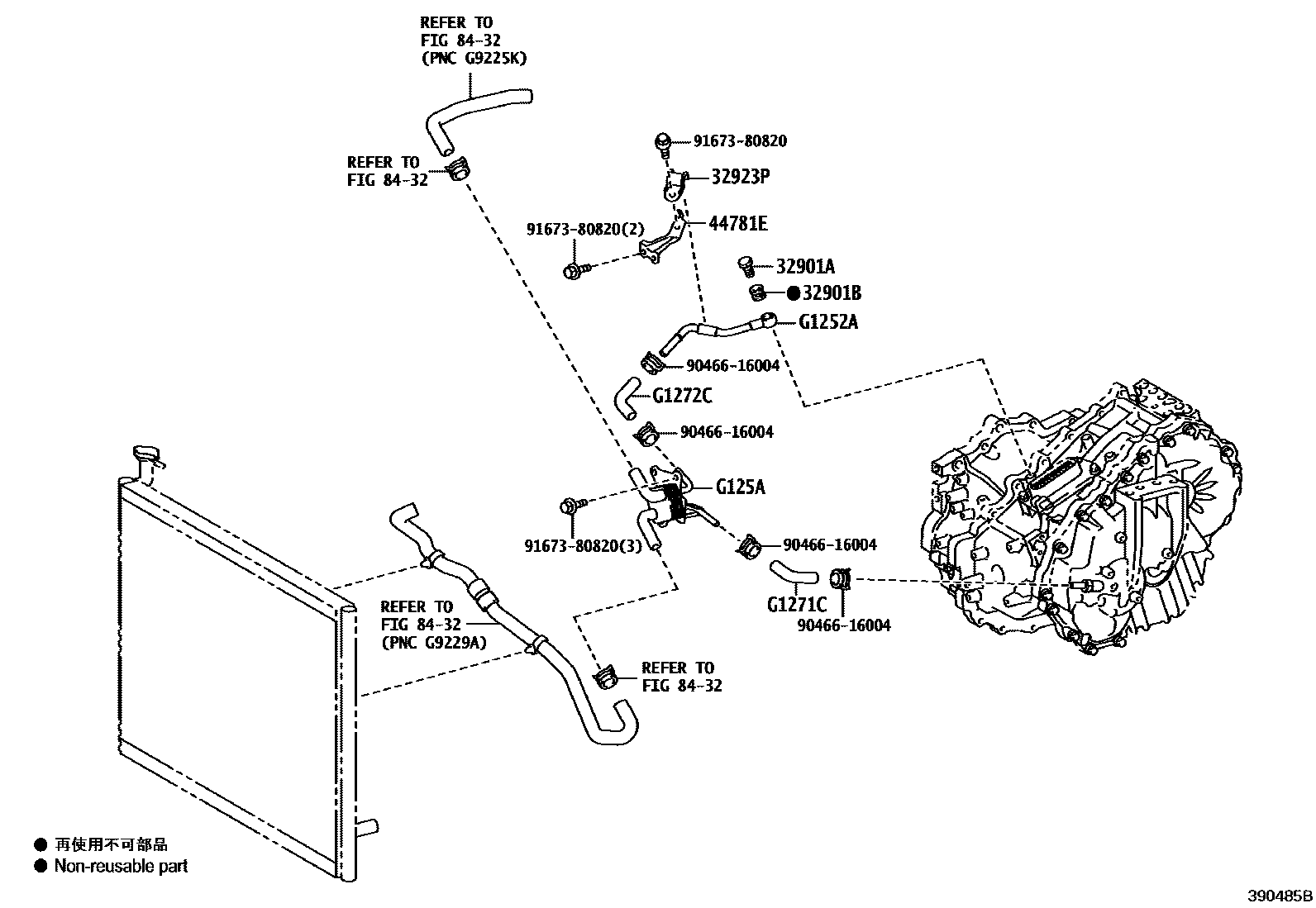

Toyota CAMRY 油冷却器和配管(HV或FCV) EPC diagram — 390485B
油冷却器和配管(HV或FCV) — 390485B (201706 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32923PNo. 1 transmission oil cooler pipe clamp32923-52040
44781EToyota part44781-33020
G1252AToyota partG1252-33010
G125AToyota partG125A-33010
G1271CNo. 1 motor cooling hoseG1271-33010
G1272CNo. 2 motor cooling hoseG1272-33010
