Toyota CAMRY 后排座椅和座椅滑轨 — Figure 7102

Toyota CAMRY EPC diagram 7102, 后排座椅和座椅滑轨, with 3 images and 15 PNC and OE references.

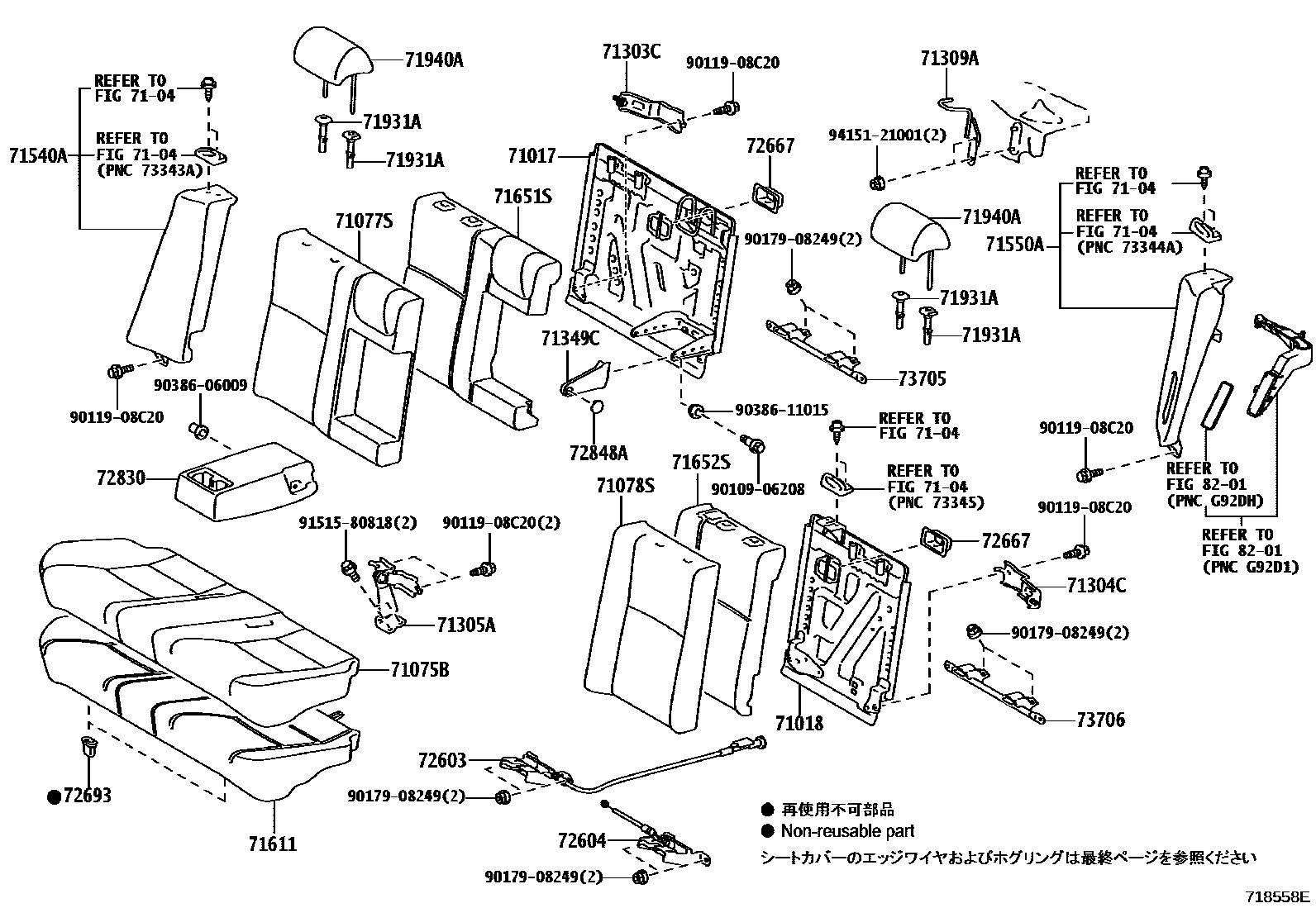

Toyota CAMRY 后排座椅和座椅滑轨 EPC diagram — 718558E
后排座椅和座椅滑轨 — 718558E (201108 – 201409)

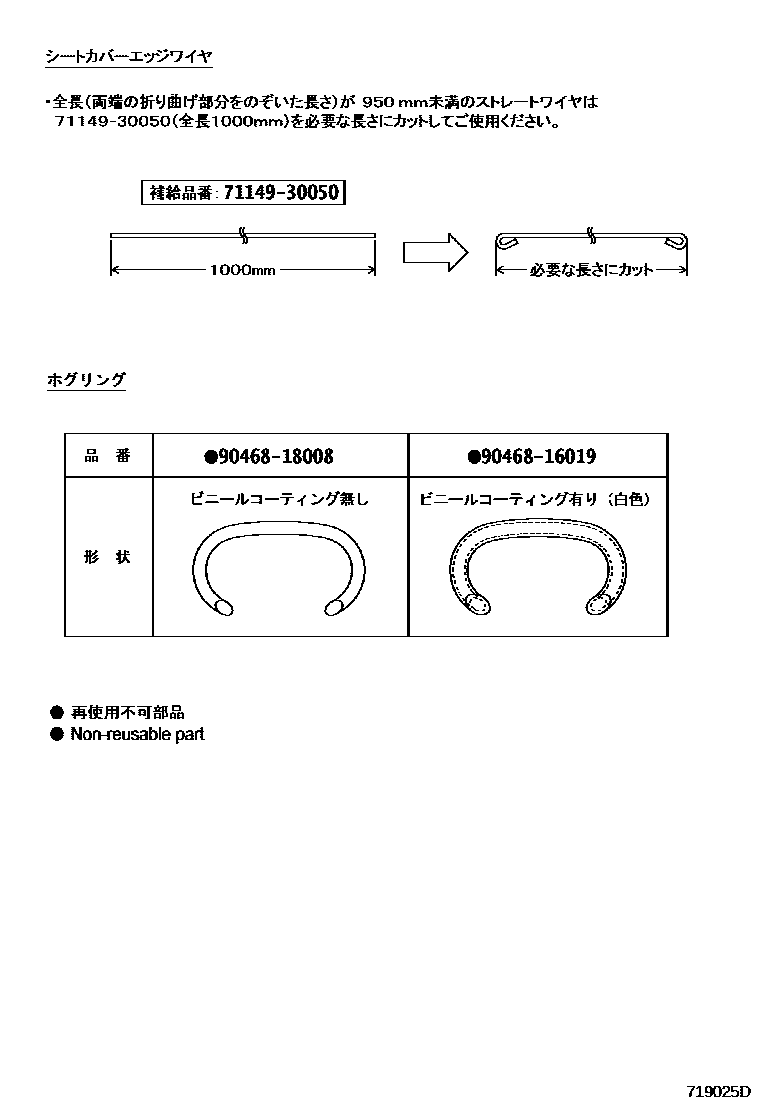

Toyota CAMRY 后排座椅和座椅滑轨 EPC diagram — 719025D
后排座椅和座椅滑轨 — 719025D (201108 – 999999)

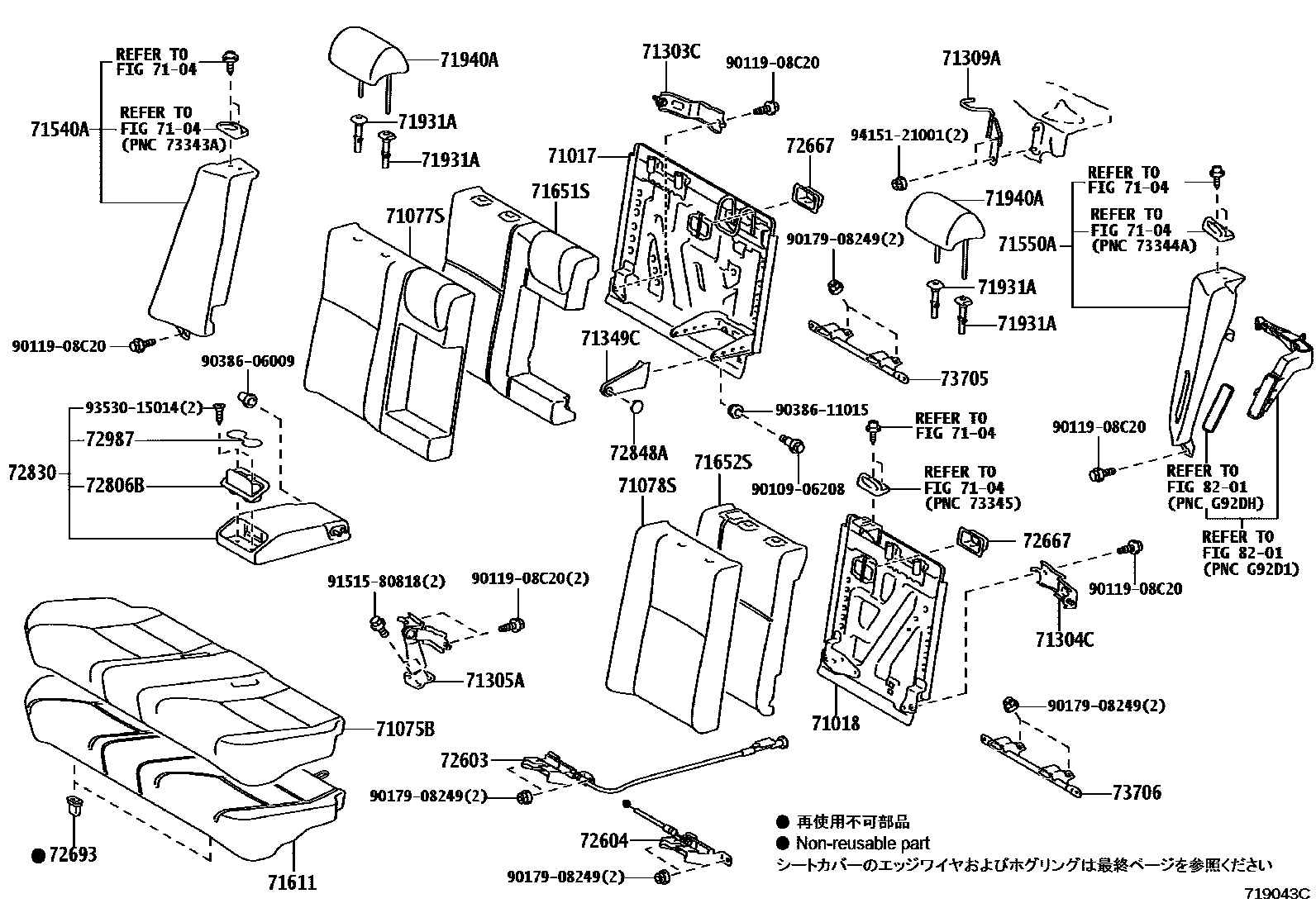

Toyota CAMRY 后排座椅和座椅滑轨 EPC diagram — 719043C
后排座椅和座椅滑轨 — 719043C (201409 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-33200
71018Rear left seat back frame sub-assembly71018-33130
71303CRear right seat backrest hinge sub-assembly71303-33051
71304CRear left seat back hinge sub-assembly71303-33051
71305ARear center seat backrest hinge sub-assembly71305-33060
71309ARear seat backrest retainer bracket sub-assembly71309-33050
71611Rear seat cushion cushion71503-33120
71651SRear right seat back cushion (for split seats)71651-33190
71652SRear left seat back cushion (for split seats)71652-33110
72603Rear right seat back lock sub-assembly72630-33070
72604Rear left seat back lock sub-assembly72640-33080
72667Rear seat back locking frame72667-33010
72693Rear seat cushion hook72693-12080
73705Child restraint seat anchor right side bracket sub-assembly73705-33090
73706Child restraint seat anchor left bracket sub-assembly73706-33090
