Toyota CAMRY 悬架横梁和发动机底罩 — Figure 5102

Toyota CAMRY EPC diagram 5102, 悬架横梁和发动机底罩, with 2 images and 26 PNC and OE references.

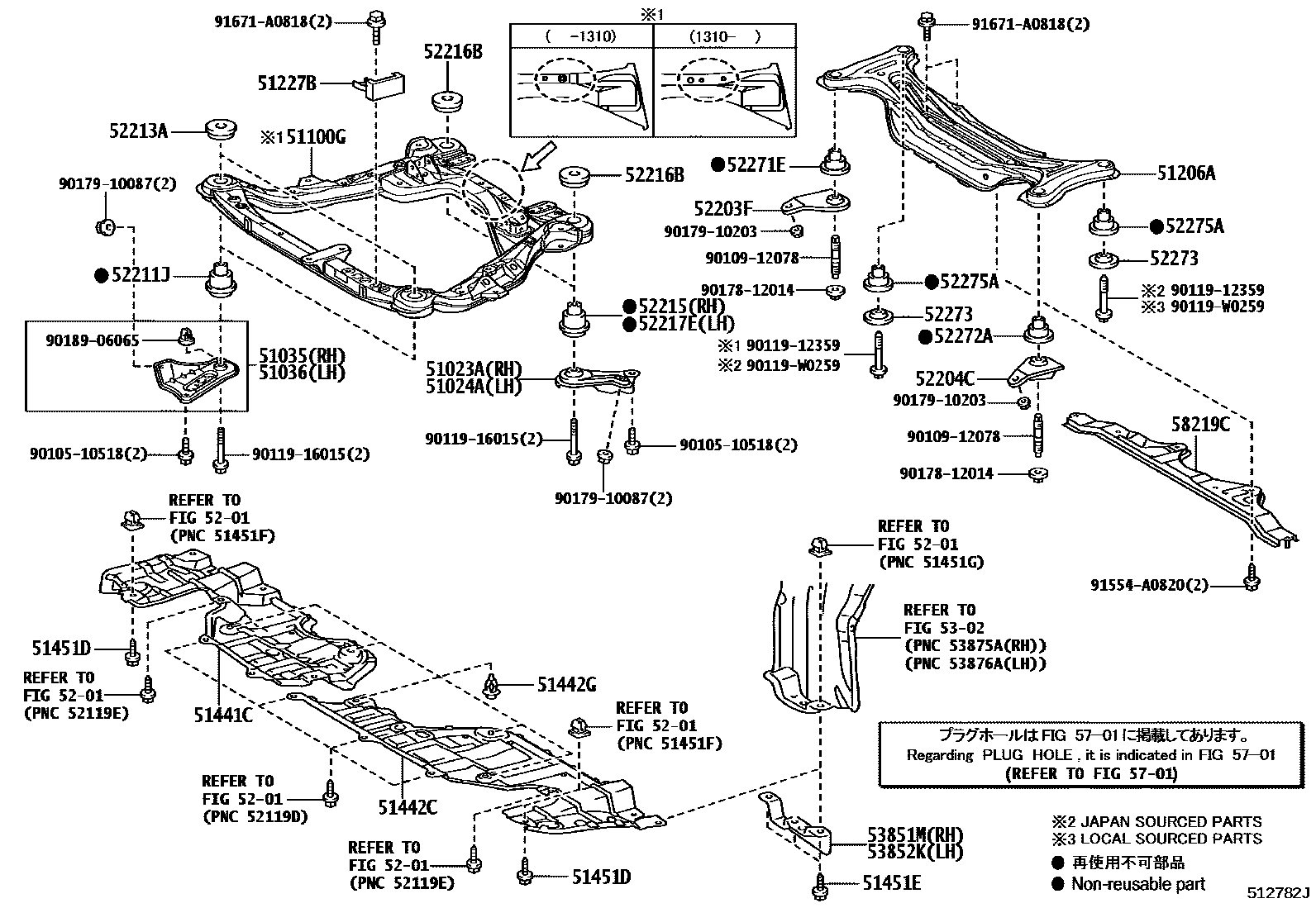

Toyota CAMRY 悬架横梁和发动机底罩 EPC diagram — 512782J
悬架横梁和发动机底罩 — 512782J (201108 – 201409)

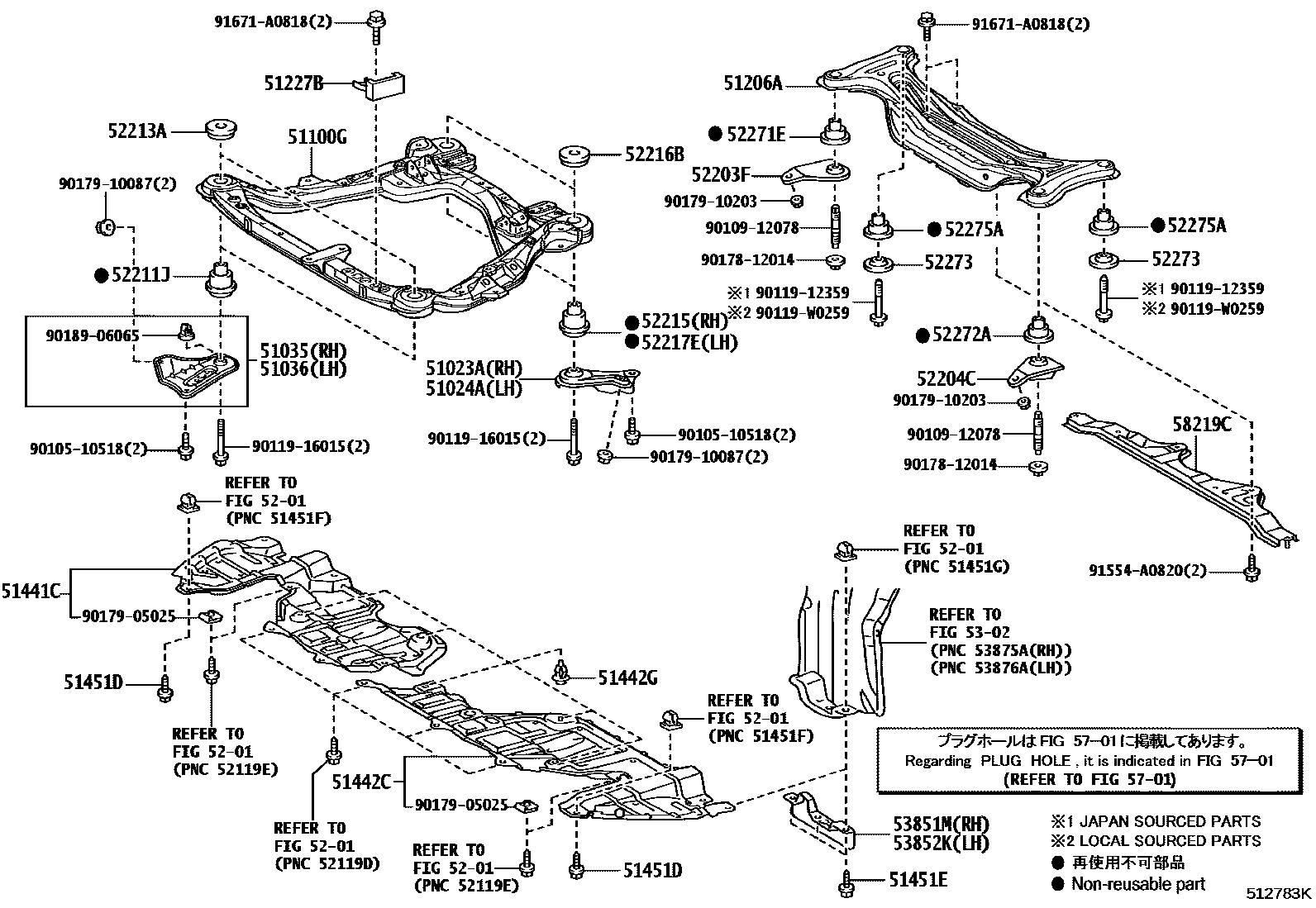

Toyota CAMRY 悬架横梁和发动机底罩 EPC diagram — 512783K
悬架横梁和发动机底罩 — 512783K (201409 – 999999)

PNC and OE references

PNCPart nameOE numbers
51023AFront suspension cross member right side bracket sub-assembly51023-33060
51024AFront suspension cross member left bracket sub-assembly51024-33070
51035Frame right longitudinal beam plate sub-assembly51035-33050
51036Frame left longitudinal beam plate sub-assembly51036-33050
51100GFront frame assembly51100-33072 · 51100-33100 · 51100-33101 · 51100-33103
51206ARear suspension cross member sub-assembly51206-33100
51227BFront suspension beam dynamic damper51227-33110
51441CEngine right bottom cover51441-33150 · 51441-33190
51442CEngine left bottom cover51442-33150 · 51442-33190
51442GNo. 1 engine bottom cover clip90467-07214 · 90467-07220
51451DToyota part90159-60477
51451EToyota part90159-60477
52203FRear suspension cross member right lower block sub-assembly52203-33030
52204CRear suspension cross member left lower block sub-assembly52204-33030
52211JFront suspension cross member, front body fixed cushion52211-33080
52213AFront suspension cross member, front body fixed stop52213-33080
52215Front suspension cross member Rear body fixed cushion52215-33100
52216BFront suspension cross member, rear body fixed stop52216-33080
52217EFront suspension cross member left rear body fixed buffer pad52217-33030
52271ERear suspension cross member right front body fixed cushion52271-33051
52272ARear suspension cross member left front body fixed cushion52272-33051
52273Rear suspension cross member lower block52273-33010
52275ARear suspension cross member rear body fixed cushion52275-33051
53851MToyota part53851-33040 · 53851-33060
53852KLeft front fender exterior panel pad53852-33040 · 53852-33060
58219CCenter floor rear end panel58219-33010
