Toyota CAMRY Crankshaft & Piston — Figure 1301

Toyota CAMRY EPC diagram 1301, Crankshaft & Piston, with 1 images and 13 PNC and OE references.

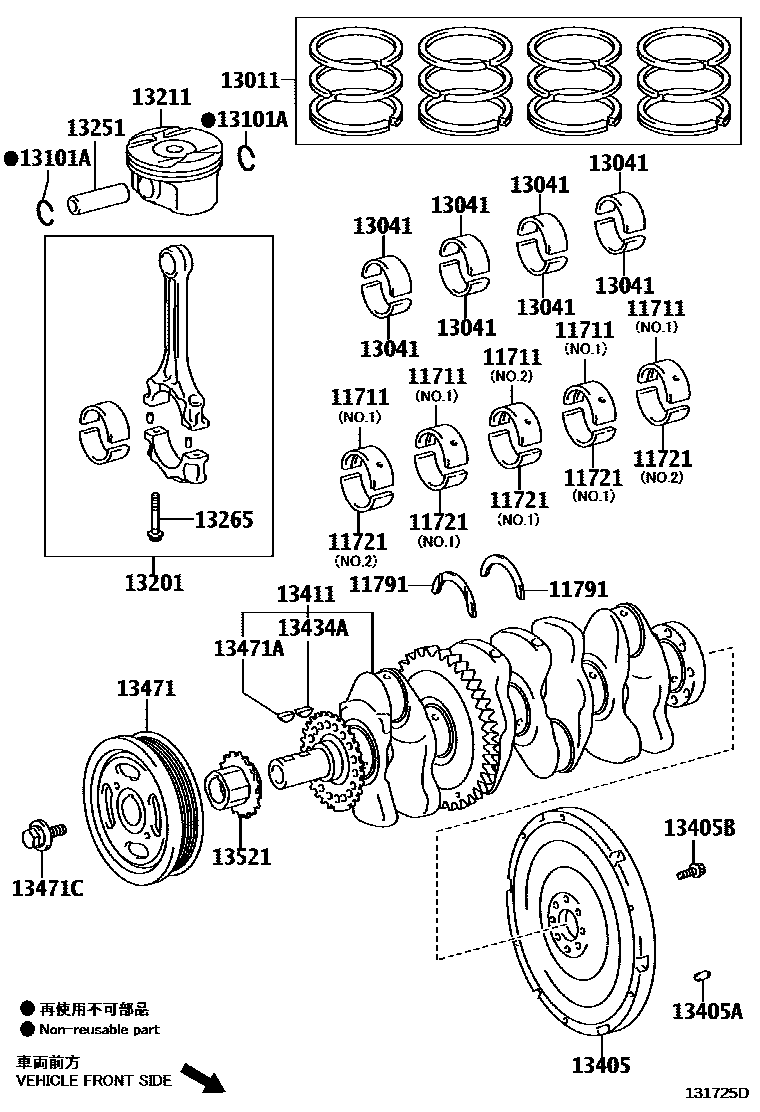

Toyota CAMRY Crankshaft & Piston EPC diagram — 131725D
Crankshaft & Piston — 131725D (201108 – 999999)

PNC and OE references

PNCPart nameOE numbers
11791Thrust washer on crankshaft11791-36010 · 11791-36020
13011Piston ring assembly13011-36030 · 13011-36070 · 13011-36071 · 13011-36120
13101ABore snap ring (for piston pin)90520-22025
13265Connecting rod bolts13265-31020
13405Flywheel sub-assembly13451-36040
13405ADirect sales (for flywheel)90250-08120
13405BFlywheel fixing bolt90105-12384
13411crankshaft13401-36010 · 13401-36011
13434AKey (for oil pump active spline)95161-30516
13471crankshaft pulley13470-36010
13471ACrankshaft key (for crankshaft pulley assembly)95161-30516
13471CBolt (for crankshaft pulley assembly)90119-16020
13521Crankshaft timing gear or sprocket13521-36010
