Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 25 PNC and OE references.

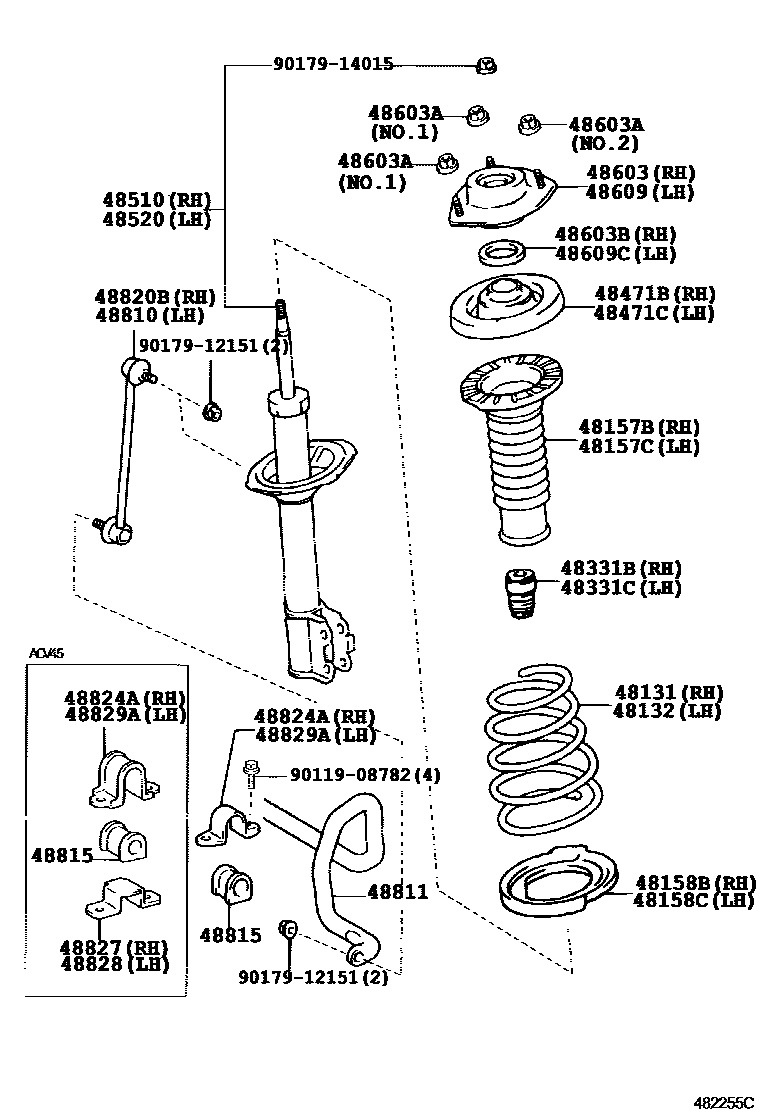

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 482255C
Front Spring & Shock Absorber — 482255C (200601 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-33A20 · 48131-33A80
48132Left front coil spring48131-33A20 · 48131-33A80
48157BFront coil spring upper right vibration isolation pad48157-33072
48157CFront coil spring upper left vibration isolation pad48157-33072
48158BFront coil spring lower right vibration isolation pad48158-33031 · 48158-33050
48158CFront coil spring lower left vibration isolation pad48158-33031 · 48158-33050
48331BRight front spring buffer block48331-33032
48331CLeft front spring buffer block48331-33032
48471BFront coil spring upper right seat48471-41010
48471CFront coil spring upper left seat48471-41010
48510Right front shock absorber assembly48510-80308 · 48510-80310 · 48510-80479
48520Left front shock absorber assembly48520-80089 · 48520-80091 · 48520-80219
48603Right front suspension bearing sub-assembly48609-33190 · 48609-33210
48603ANut (for front suspension mount)90178-10005 · 90178-10017
48603BBearing (for right front suspension mount)90903-63014
48609Left front suspension bearing sub-assembly48609-33190 · 48609-33210
48609CBearing (for left front suspension mount)90903-63014
48810Left front stabilizer bar link assembly48820-33040 · 48820-33050 · 48820-33070
48811front stabilizer bar48811-33160 · 48811-33180
48815Front stabilizer bar bushing No. 148815-33100 · 48815-33110
48820BRight front stabilizer bar link assembly48820-33040 · 48820-33050 · 48820-33070
48824ARight front stabilizer bar bracket No. 148824-26210 · 48824-28180
48827Right front stabilizer bar bracket No. 248827-48010
48828Left front stabilizer bar bracket No. 248827-48010
48829ALeft front stabilizer bar bracket No. 148824-26210 · 48824-28180
