Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 1 images and 14 PNC and OE references.

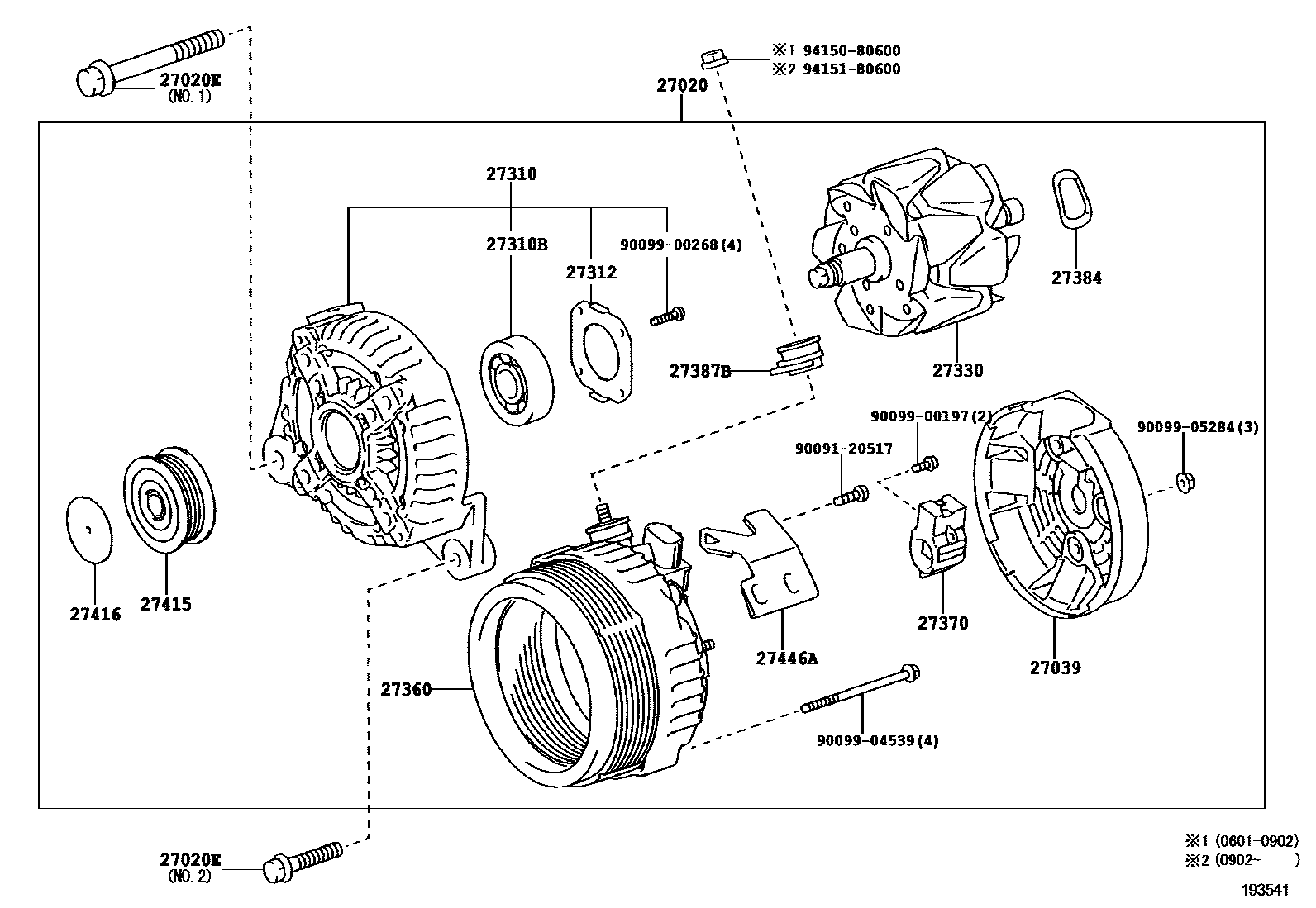

Toyota CAMRY Alternator EPC diagram — 193541
Alternator — 193541 (200601 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-28300 · 27060-28301
27020EBolts (for generator)91512-81085 · 91551-80840
27039Alternator Rear End Cover27039-27060 · 27039-31390
27310Alternator Drive End Frame Assembly27310-28120
27310BBearing (for Alternator Drive End Frame)90099-10142 · 90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-30070
27360Alternator Stator Coil Assembly27360-28170
27370Alternator Brush Holder Assembly27370-58460
27384Washer27384-50030
27387BGenerator terminal insulation pad27387-20130
27415PULLEY, ALTERNATOR W/CLUTCH27415-0W040 · 27415-0W041
27416Generator pulley cover27416-0W020
27446Acard holder27446-28120
