Toyota CAMRY Engine Mounting — Figure 1107

Toyota CAMRY EPC diagram 1107, Engine Mounting, with 2 images and 22 PNC and OE references.

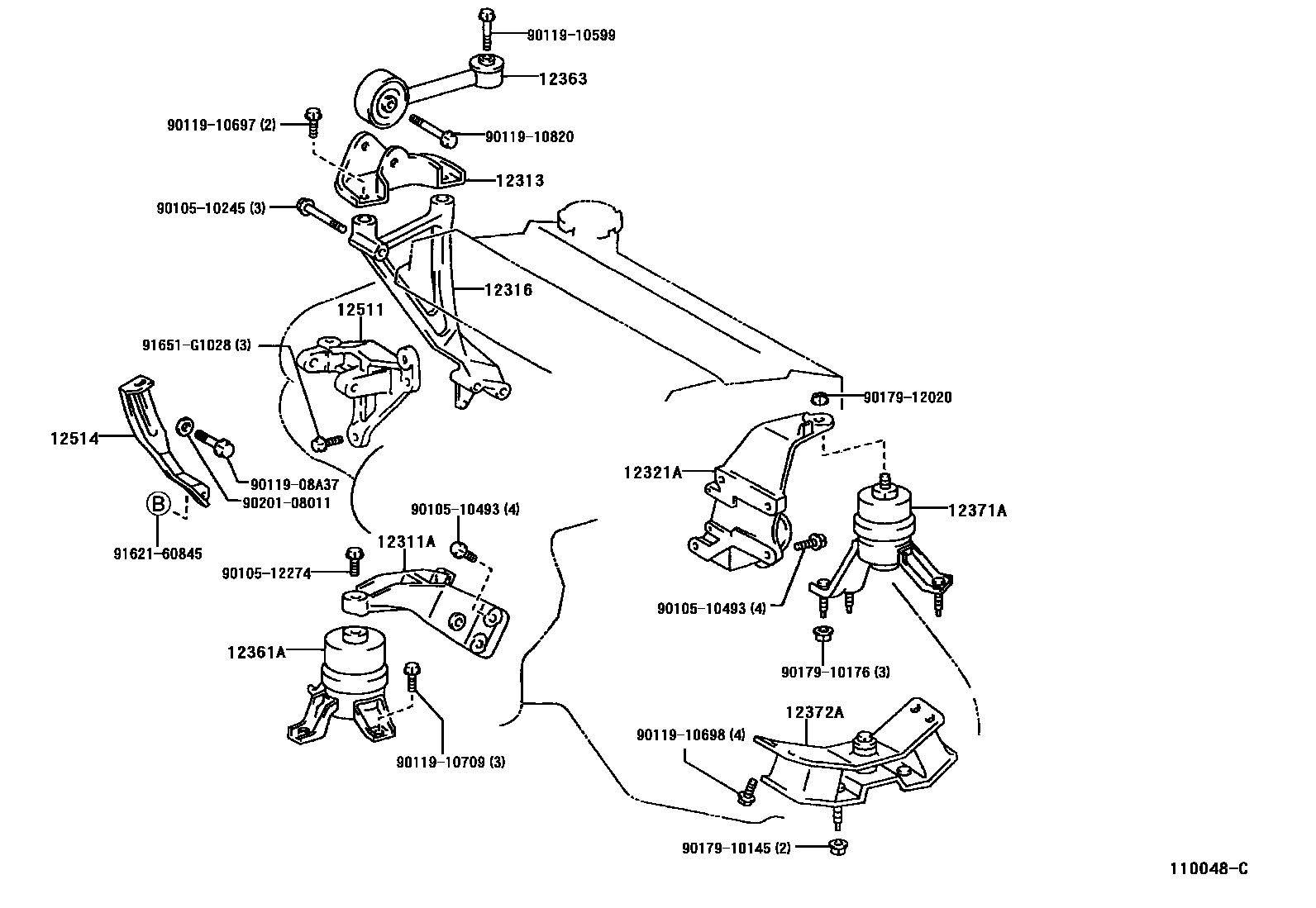

Toyota CAMRY Engine Mounting EPC diagram — 110048C
Engine Mounting — 110048C (199612 – 999999)

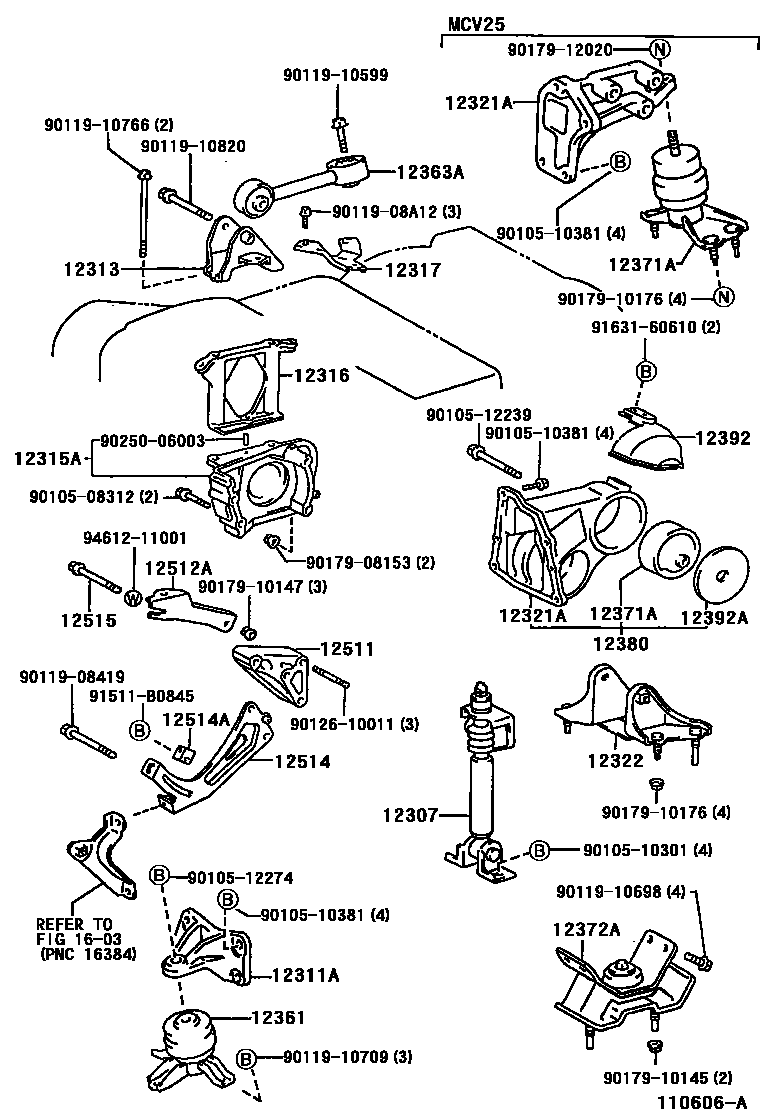

Toyota CAMRY Engine Mounting EPC diagram — 110606A
Engine Mounting — 110606A (199612 – 999999)

PNC and OE references

PNCPart nameOE numbers
12307Engine mount damper sub-assembly12307-20020 · 12307-20021
12311AEngine front mounting bracket (for transverse engine)12311-20040 · 12311-74230
12313Engine mount control bracket (for transversely mounted engines)12313-20020 · 12313-74060
12315AEngine right side mounting bracket (for transversely mounted engine)12315-20020
12316Engine No. 2 right side suspension bracket12316-62020 · 12316-74130
12317Engine right mounting bracket12317-20010
12321ARear engine mounting bracket (for transverse engine)12321-20020 · 12321-20050 · 12321-20070 · 12321-74380 · 12321-74410
12322Engine No. 2 rear suspension bracket12322-20020
12361Engine front mounting vibration isolation pad12361-20040 · 12361-20050
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-74440 · 12361-74490
12363Engine center mount vibration isolation pad12363-74130 · 12363-74150
12363AEngine movement control lever12363-20020 · 12363-20030
12371AEngine rear mount vibration isolation pad12371-20030 · 12371-20040 · 12371-74550 · 12371-74560
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-03080 · 12372-20010 · 12372-20020 · 12372-74570
12380Engine rear mount vibration isolation pad assembly12380-20030
12392Engine left front mounting heat insulation pad12392-62010
12392AEngine rear mounting heat insulation pad12392-20010
12511No. 1 generator bracket12511-20020 · 12511-74100
12512ANo. 2 generator bracket12512-20010
12514Generator belt adjustment lever12514-20010 · 12514-74050 · 12514-74051
12514AFan belt adjustment slider16385-20010
12515Generator through bolts12515-20010
