Toyota CAMRY 暖风和空调系统 - 冷却器组件 — Figure 8714

Toyota CAMRY EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 2 images and 11 PNC and OE references.

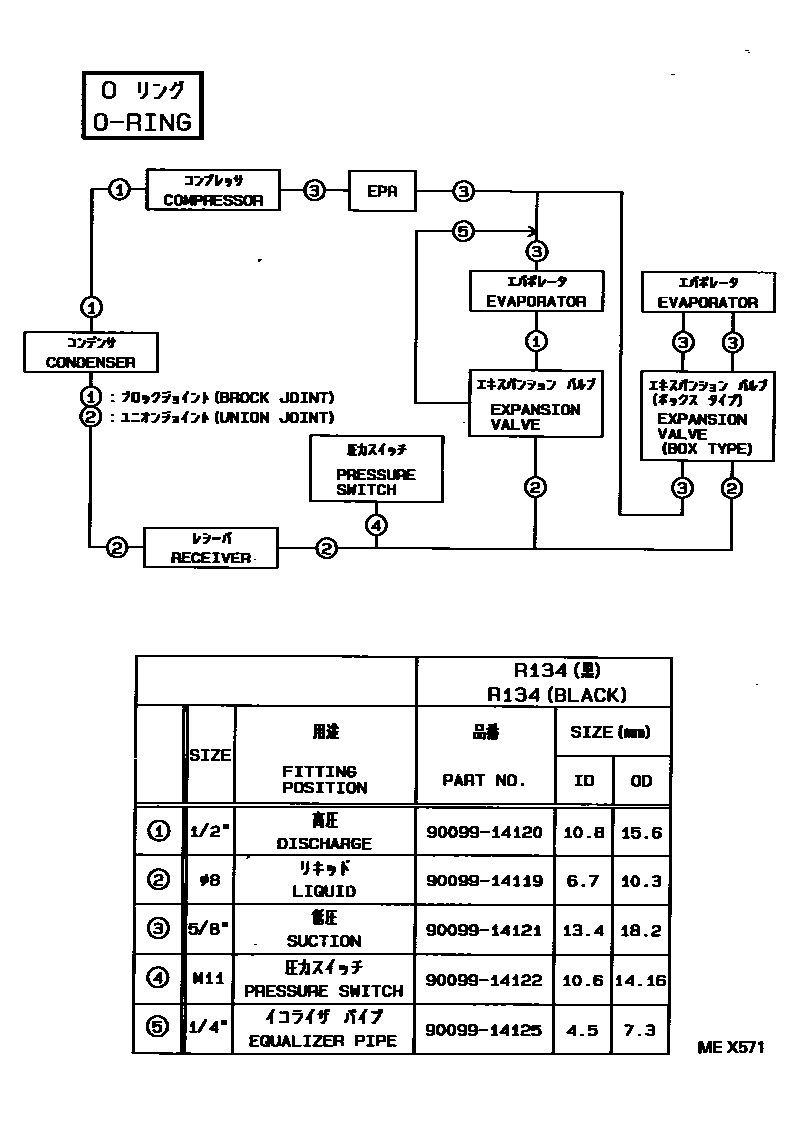

Toyota CAMRY 暖风和空调系统 - 冷却器组件 EPC diagram — MEX571
暖风和空调系统 - 冷却器组件 — MEX571 (199406 – 999999)

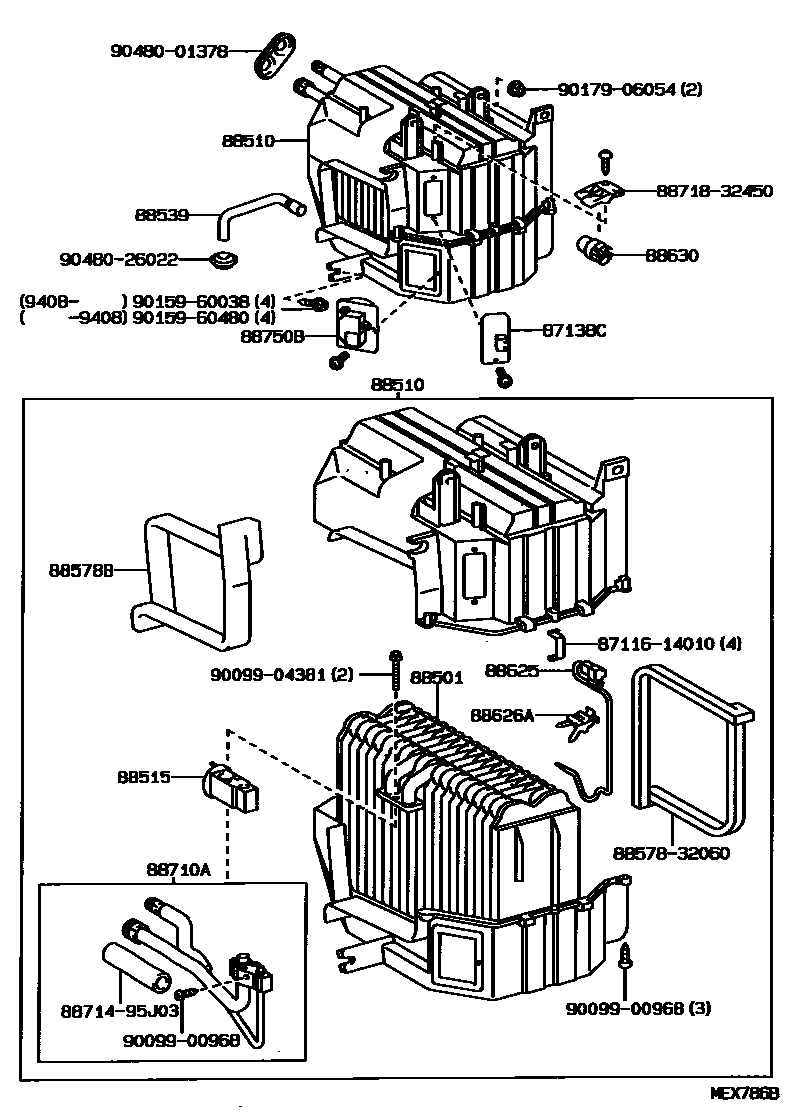

Toyota CAMRY 暖风和空调系统 - 冷却器组件 EPC diagram — MEX786B
暖风和空调系统 - 冷却器组件 — MEX786B (199406 – 999999)

PNC and OE references

PNCPart nameOE numbers
87138CBlower resistor87138-32060
88501Cooler No. 1 evaporator sub-assembly88501-32100
88510Cooler device assembly88510-32700
88515Cooler expansion valve88515-20100
88539No. 1 Cooler Unit Drain Hose88539-32060
88578BCooling unit seal No. 188578-20460
88625Cooler No. 1 Thermistor88625-32150
88626AThermistor mount88626-28010
88630Cooler relay assembly90987-02004
88710AAir conditioning pipe assembly88710-32170
88750BBlower resistor transistor assembly88750-32010
