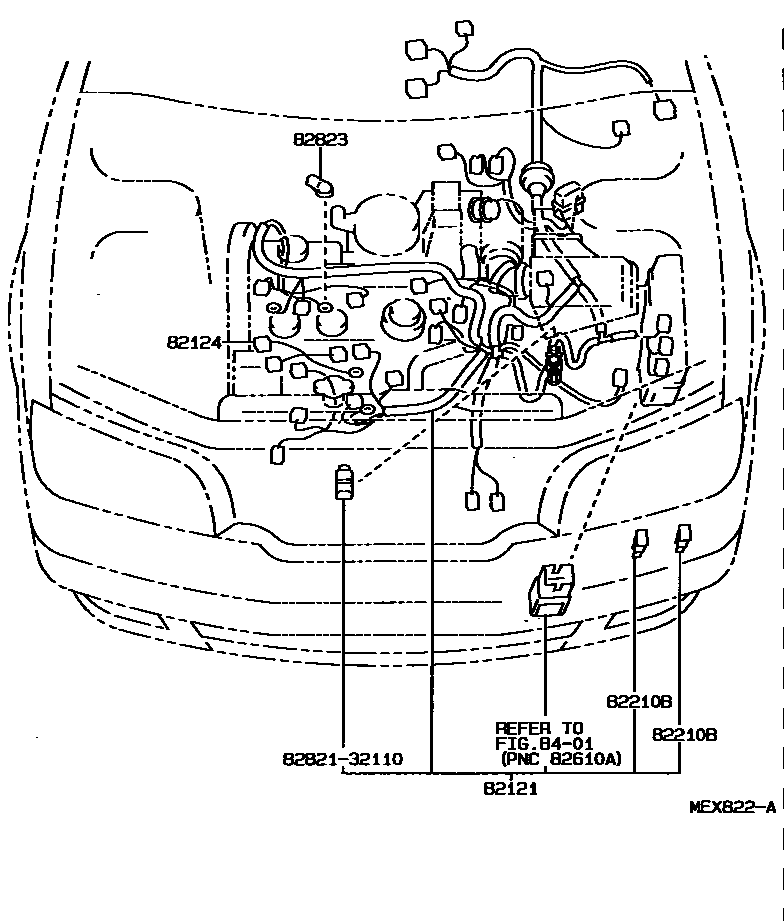

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 10 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

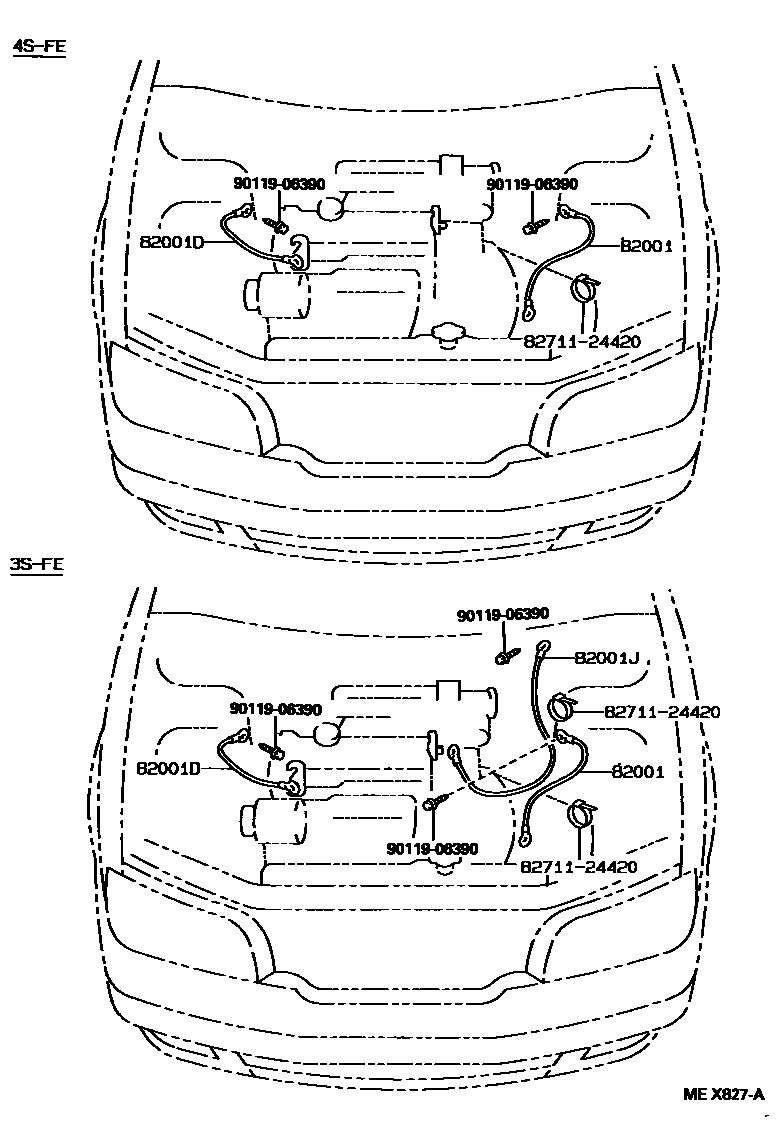

| 82001 | Connection cable No. 1 | 90980-07264 |
| 82001D | Connection cable No. 3 | 90980-07375 |
| 82001J | No. 5 connecting cable | 90980-07376 |

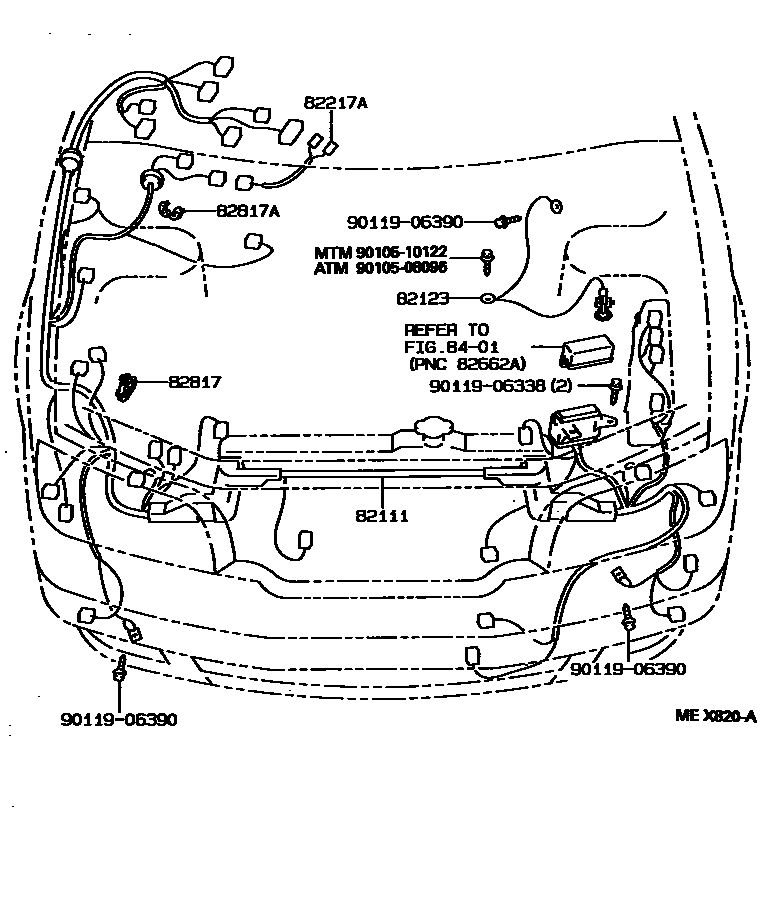

| 82111 | Engine room main wiring harness | 82111-32860 · 82111-32870 · 82111-32871 · 82111-32880 · 82111-32881 · 82111-32890 · 82111-3H010 · 82111-3H011 · 82111-3H020 · 82111-3H021 · 82111-3H030 · 82111-3H031 · 82111-3H040 · 82111-3H041 · 82111-3H050 · 82111-3H051 · 82111-3H060 · 82111-3H061 · 82111-3H080 · 82111-3H090 · 82111-3H100 · 82111-3H110 · 82111-3H120 · 82111-3H130 |

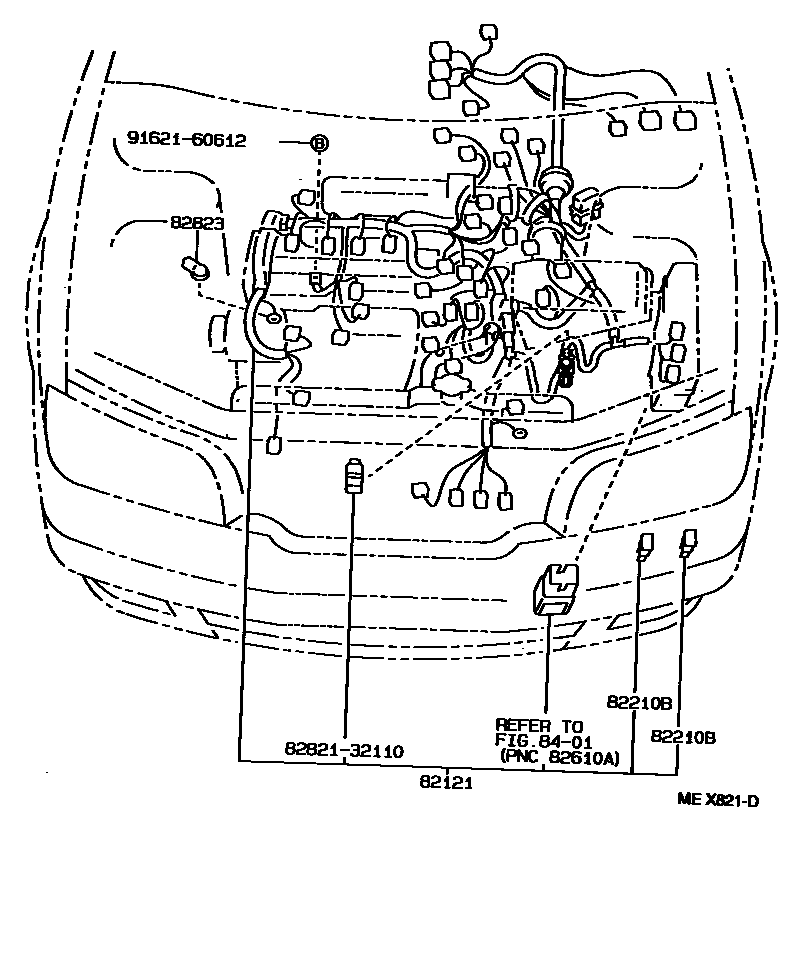

| 82121 | Engine wiring harness | 82121-3H660 · 82121-3H670 · 82121-3H680 · 82121-3H690 · 82121-3H700 · 82121-3H710 · 82121-3H720 · 82121-3H730 · 82121-3H740 · 82121-3H750 · 82121-3H751 · 82121-3H760 · 82121-3H761 · 82121-3H770 · 82121-3H771 · 82121-3H780 · 82121-3H781 · 82121-3H790 · 82121-3H791 · 82121-3H800 · 82121-3H810 · 82121-3H820 · 82121-3H830 · 82121-3H831 |
| 82123 | Engine No. 3 wiring harness | 82123-32160 · 82123-32170 · 82123-32171 |
| 82124 | Engine No. 4 wiring harness | 82124-32030 · 82124-32040 |

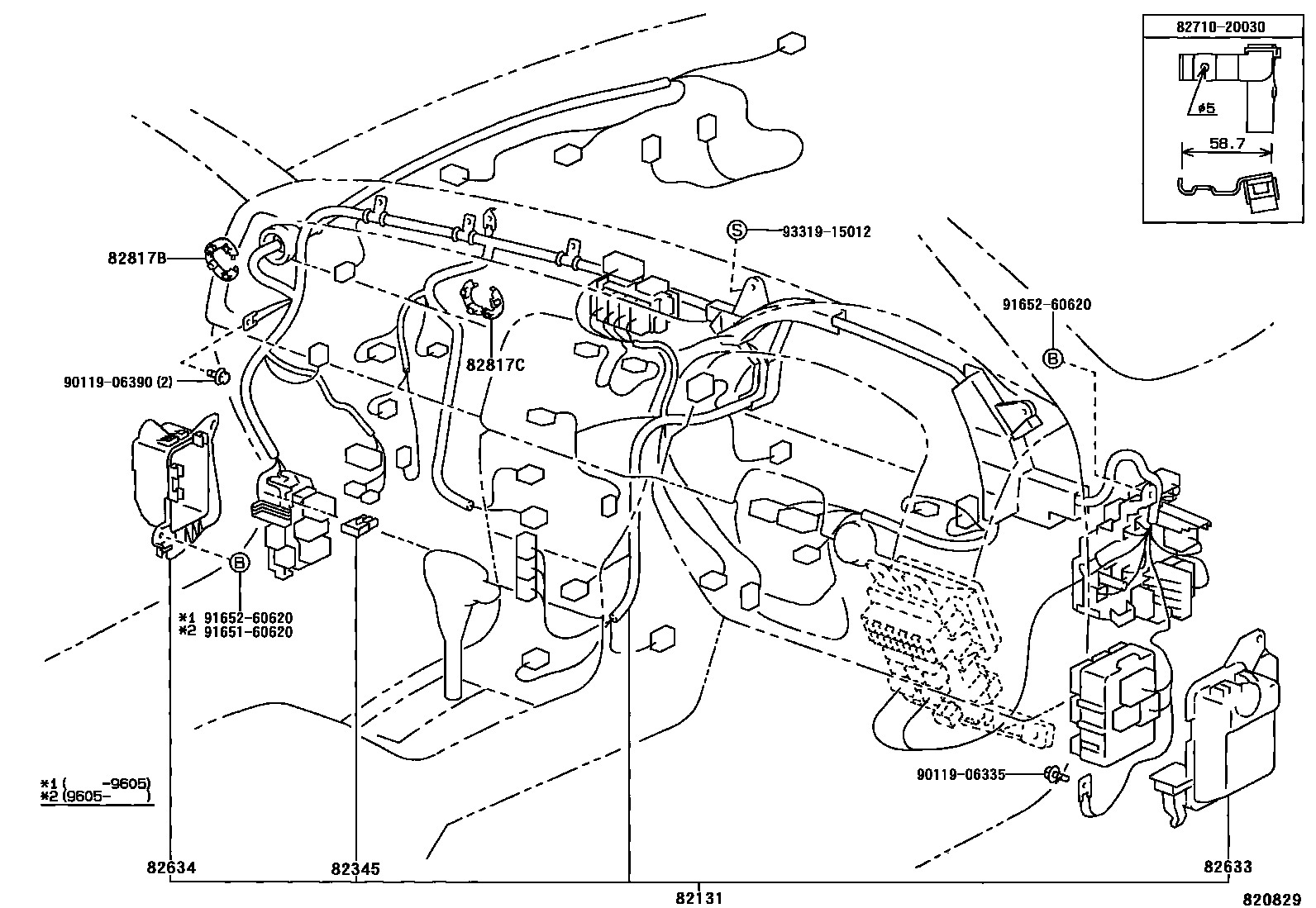

| 82131 | Front panel wiring harness | 82135-32010 · 82135-32011 · 82135-32020 · 82135-32021 · 82135-32030 · 82135-32040 · 82135-32050 · 82135-32051 · 82135-32060 · 82135-32061 · 82135-32062 · 82135-32070 · 82135-32080 · 82135-32090 · 82135-32100 · 82135-32110 · 82135-32120 · 82135-32130 · 82135-32140 · 82135-32150 · 82135-32160 · 82135-32170 · 82135-32180 · 82135-32181 · 82135-32190 · 82135-32191 · 82135-32200 · 82135-32201 · 82135-32210 · 82135-32211 · 82135-32220 · 82135-32221 · 82135-32230 · 82135-32231 · 82135-32240 · 82135-32241 · 82135-32250 · 82135-32251 · 82135-32260 · 82135-32261 · 82135-32270 · 82135-32271 · 82135-32280 · 82135-32281 · 82135-32290 · 82135-32300 · 82135-32310 · 82135-32320 |

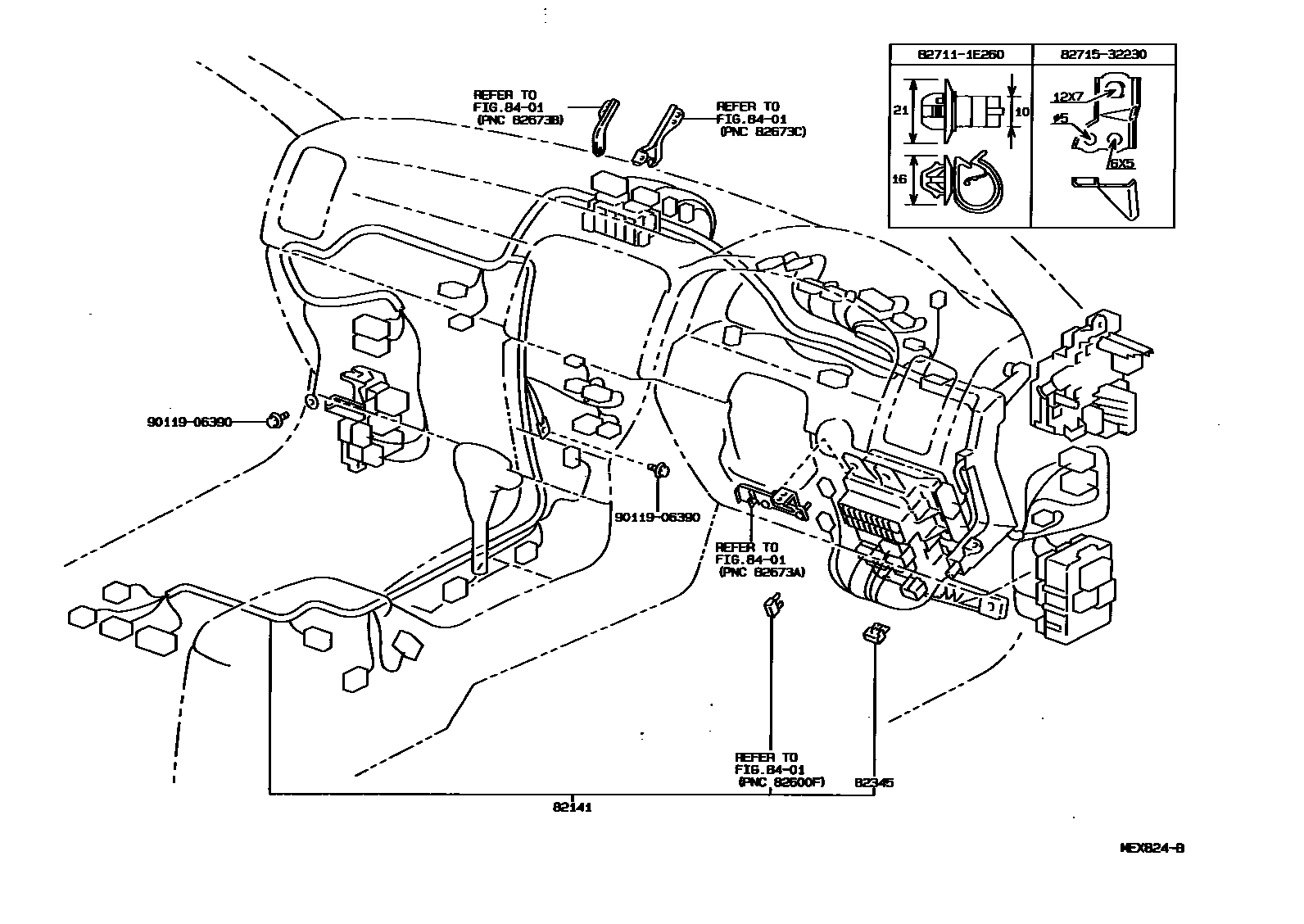

| 82141 | Dashboard wiring harness | 82141-3H010 · 82141-3H020 · 82141-3H030 · 82141-3H040 · 82141-3H050 · 82141-3H060 · 82141-3H070 · 82141-3H080 · 82141-3H090 · 82141-3H100 · 82141-3H110 · 82141-3H120 · 82141-3H130 · 82141-3H140 · 82141-3H150 · 82141-3H151 · 82141-3H152 · 82141-3H160 · 82141-3H161 · 82141-3H162 · 82141-3H170 · 82141-3H171 · 82141-3H172 · 82141-3H180 · 82141-3H181 · 82141-3H182 · 82141-3H190 · 82141-3H191 · 82141-3H192 · 82141-3H200 · 82141-3H201 · 82141-3H202 |

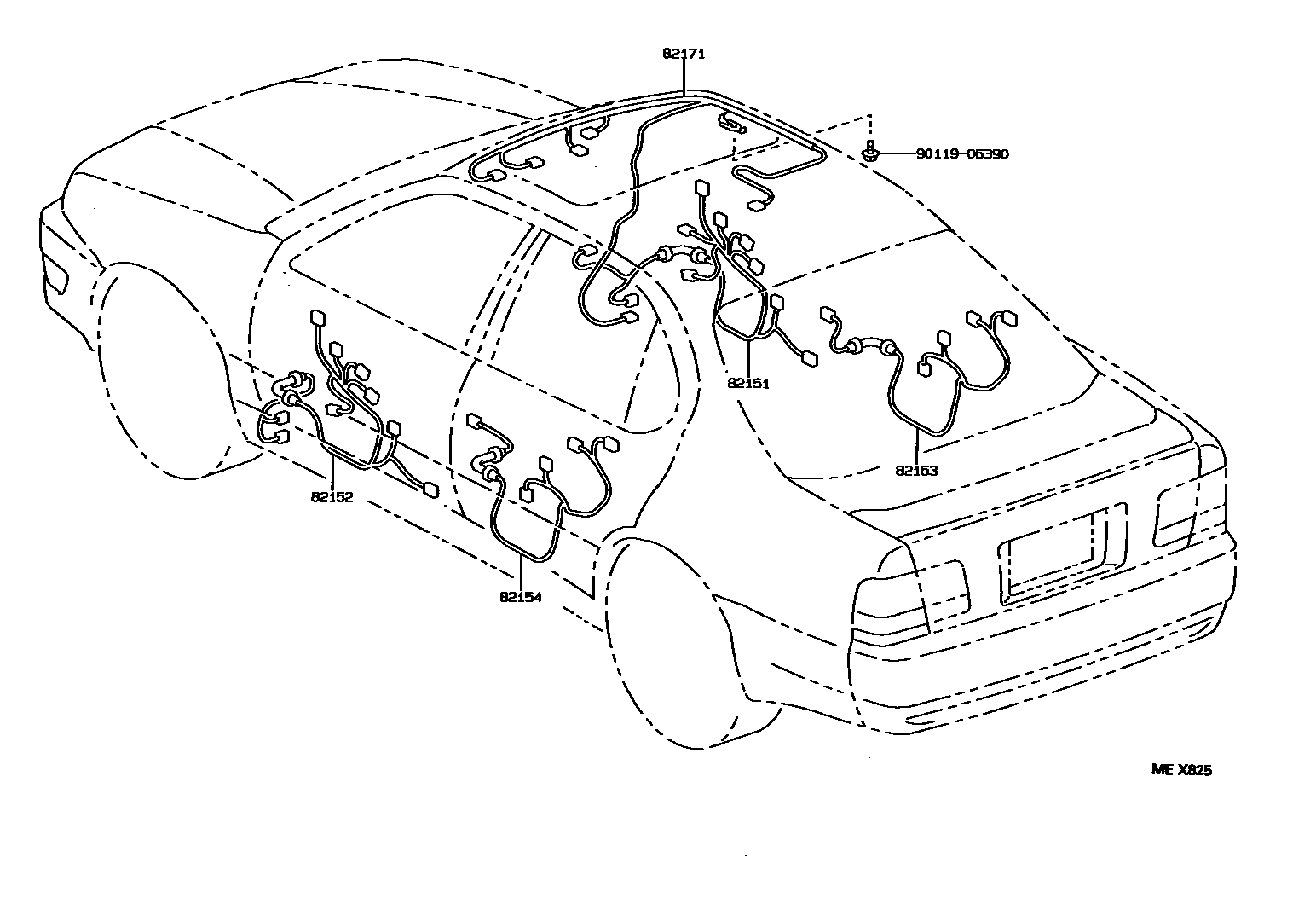

| 82151 | Right front door wiring harness | 82151-3H010 · 82151-3H020 · 82151-3H030 · 82151-3H040 · 82151-3H050 · 82151-3H060 · 82151-3H070 · 82151-3H080 · 82151-3H090 · 82151-3H091 · 82151-3H092 · 82151-3H093 · 82151-3H100 · 82151-3H101 · 82151-3H102 · 82151-3H110 · 82151-3H111 · 82151-3H112 · 82151-3H120 · 82151-3H121 · 82151-3H122 · 82151-3H130 · 82151-3H131 · 82151-3H132 · 82151-3H140 · 82151-3H141 · 82151-3H150 · 82151-3H151 · 82151-3H160 · 82151-3H161 |
| 82152 | Left front door wiring harness | 82152-3H020 · 82152-3H030 · 82152-3H040 · 82152-3H050 · 82152-3H060 · 82152-3H070 · 82152-3H080 · 82152-3H090 · 82152-3H120 · 82152-3H130 · 82152-3H160 · 82152-3H170 |
| 82153 | Rear door wiring harness No. 1 | 82153-32220 · 82153-32230 · 82153-32240 · 82153-32250 · 82153-32260 · 82153-32270 · 82153-32280 · 82153-32290 |
| 82154 | Rear door wiring harness No. 2 | 82154-32170 · 82154-32180 · 82154-32190 · 82154-32200 · 82154-32210 · 82154-32220 · 82154-32230 · 82154-32240 |

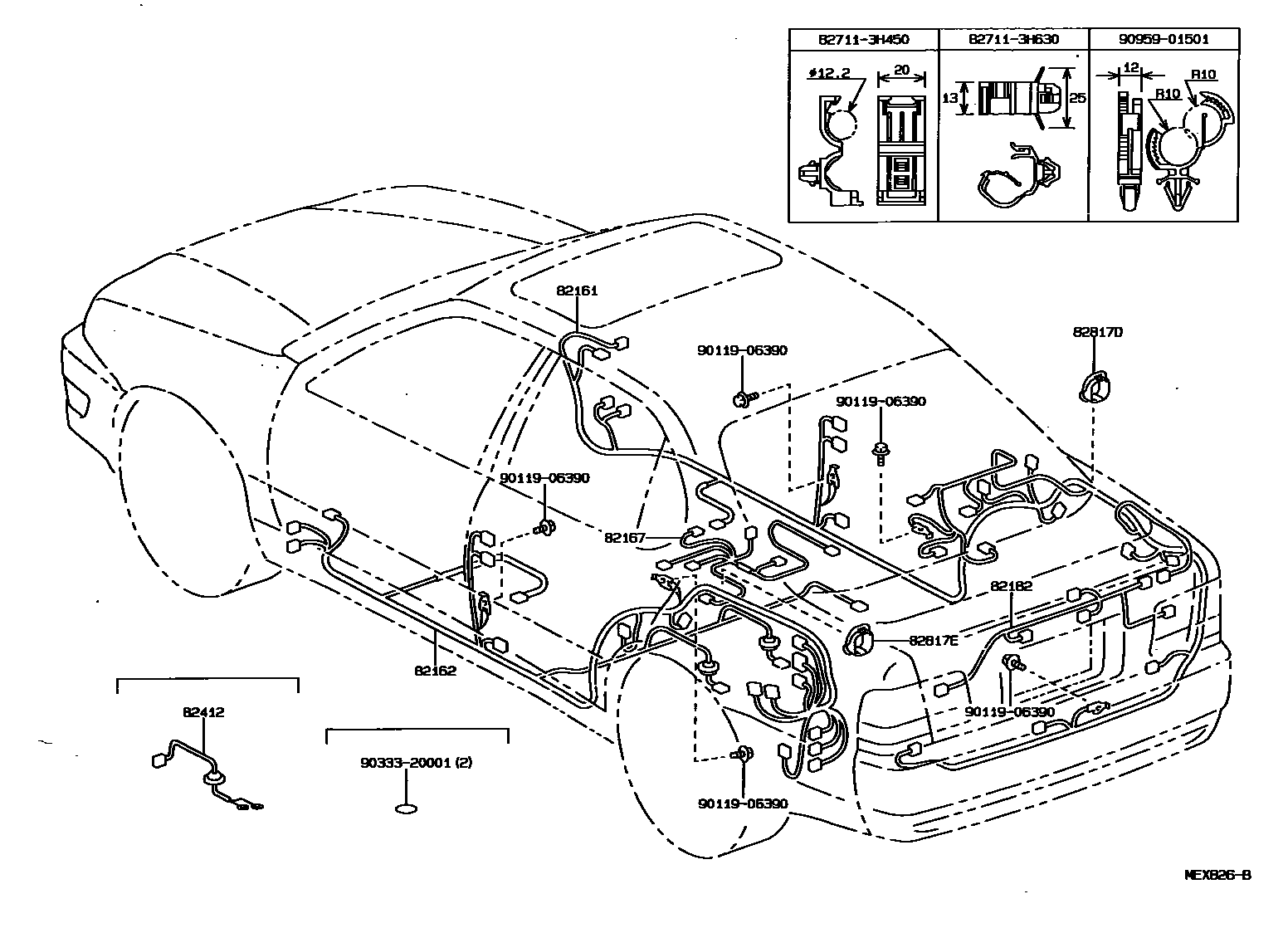

| 82161 | floor wiring harness | 82161-3H710 · 82161-3H711 · 82161-3H720 · 82161-3H730 · 82161-3H740 · 82161-3H750 · 82161-3H760 · 82161-3H770 · 82161-3H800 · 82161-3H810 · 82161-3H820 · 82161-3H830 · 82161-3H840 · 82161-3H850 · 82161-3H860 · 82161-3H870 |
| 82162 | Floor wiring harness No. 2 | 82162-32840 · 82162-32850 · 82162-32860 · 82162-32870 · 82162-32880 · 82162-32890 · 82162-3H010 · 82162-3H020 · 82162-3H030 · 82162-3H040 · 82162-3H050 · 82162-3H070 · 82162-3H080 · 82162-3H090 · 82162-3H100 · 82162-3H110 |
| 82167 | Seat No. 1 wiring harness | 82167-32060 · 82167-32080 |
| 82171 | Roof No. 1 wiring harness | 82171-32570 · 82171-32580 · 82171-32590 · 82171-32600 · 82171-32610 · 82171-32620 |
| 82182 | Luggage No. 2 wiring harness | 82182-32160 · 82182-32170 · 82182-32180 · 82182-32190 · 82182-32200 · 82182-32210 |
| 82210B | fuse | 90982-08202 · 90982-08246 |
| 82217A | Front window defogger wiring harness | 82217-32030 · 82217-32031 · 82217-32040 |
| 82345 | diode | 82345-12040 · 82345-20040 |
| 82412 | Fuel gauge wiring harness | 82412-32030 · 82412-32031 |
| 82633 | Right front pillar fixing piece | 82633-32010 |
| 82634 | Left front pillar fixing piece | 82634-32010 |
| 82817 | No. 1 wire harness protection device | 82817-32730 |
| 82817A | No. 2 wire harness protection device | 82817-32840 |
| 82817B | No. 3 wire harness protection device | 82817-32760 |
| 82817C | No. 4 wire harness protection device | 82817-32840 |
| 82817D | No. 5 wire harness protection device | 82817-3H030 |
| 82817E | No. 6 wire harness protection device | 82817-3H030 |
| 82823 | No. 1 terminal cover | 82823-22050 |
