Toyota CAMRY Propeller Shaft & Universal Joint — Figure 3701

Toyota CAMRY EPC diagram 3701, Propeller Shaft & Universal Joint, with 1 images and 24 PNC and OE references.

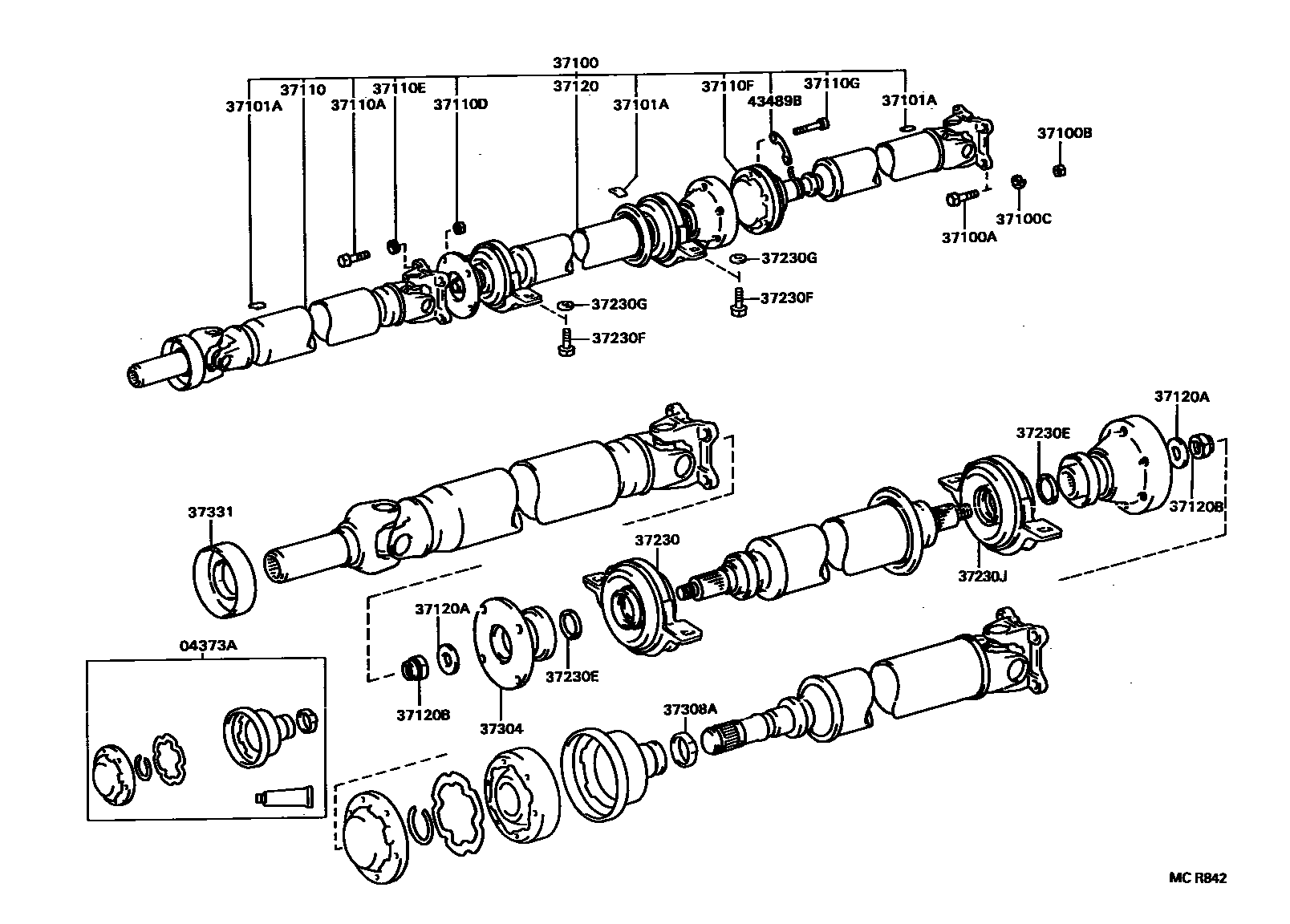

Toyota CAMRY Propeller Shaft & Universal Joint EPC diagram — MCR842
Propeller Shaft & Universal Joint — MCR842 (199406 – 999999)

PNC and OE references

PNCPart nameOE numbers
04373AUniversal joint dust boot assembly04373-12010
37100Drive shaft assembly with central bearing37100-32070 · 37100-32080
37100ANo. 1 bolt (used to secure the drive shaft and differential)90105-10085
37100BNo. 1 nut (used to secure the drive shaft and differential)90179-10059
37100CNo. 1 washer (used to secure drive shaft and differential)90204-10002
37101ABalance weight No. 1 (for drive shaft)90937-01132 · 90937-01136 · 90937-01140 · 90937-01147 · 90937-01148 · 90937-01149 · 90937-01150 · 90937-01151 · 90937-01152 · 90937-01153 · 90937-01154 · 90937-01155 · 90937-01156 · 90937-01157 · 90937-01158
37110Drive shaft assembly37110-20370
37110ABolt (for drive shaft)90105-10085
37110DNut (for drive shaft)90179-10059
37110EWasher (for drive shaft)90204-10002
37110FRear drive shaft assembly37110-32060 · 37110-32070
37110GBolt (for rear driveshaft)90110-08016
37120Intermediate drive shaft assembly37120-32040
37120AFlat Washer (for intermediate drive shaft assembly)90201-18182
37120BNut (for fixing the intermediate drive shaft)90179-18009
37230No. 1 intermediate support bearing assembly37230-32130
37230ENo. 1 washer (for intermediate support bearing)90201-25005
37230FNo. 1 bolt (for intermediate support bearing)90119-10444
37230GNo. 2 washer (for intermediate support bearing)90201-10081 · 90201-10083 · 90201-10084 · 90201-10095
37230JNo. 2 intermediate support bearing assembly37230-32080
37304Universal joint flange sub-assembly37304-20010
37308AClamp (for universal joint cover)90949-01431
37331Sliding shaft dust cover37331-30010
43489BConstant velocity joint washer43489-20030
