Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 11 PNC and OE references.

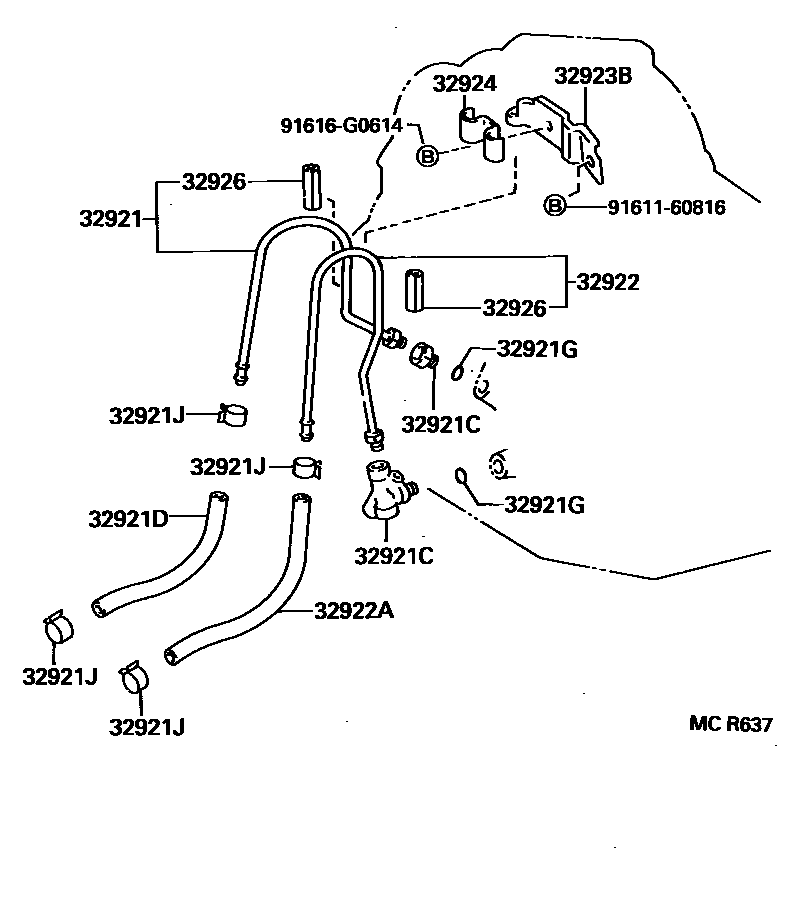

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — MCR637
变速器油冷却器和配管(ATM) — MCR637 (199406 – 999999)

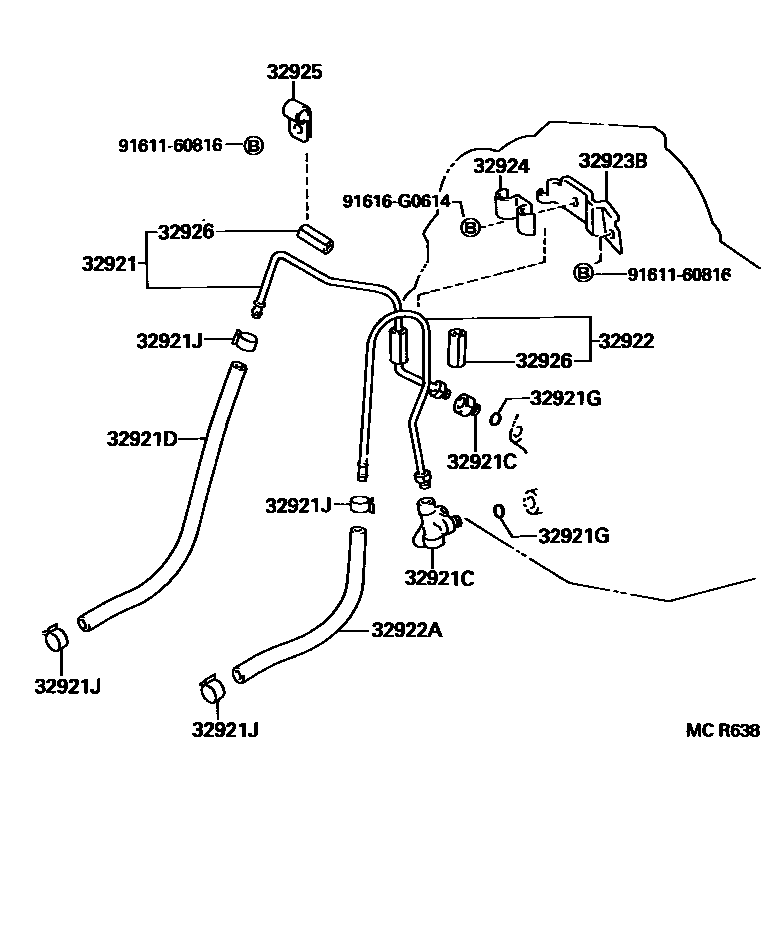

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — MCR638
变速器油冷却器和配管(ATM) — MCR638 (199406 – 999999)
Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — MCR639B
变速器油冷却器和配管(ATM) — MCR639B (199406 – 999999)

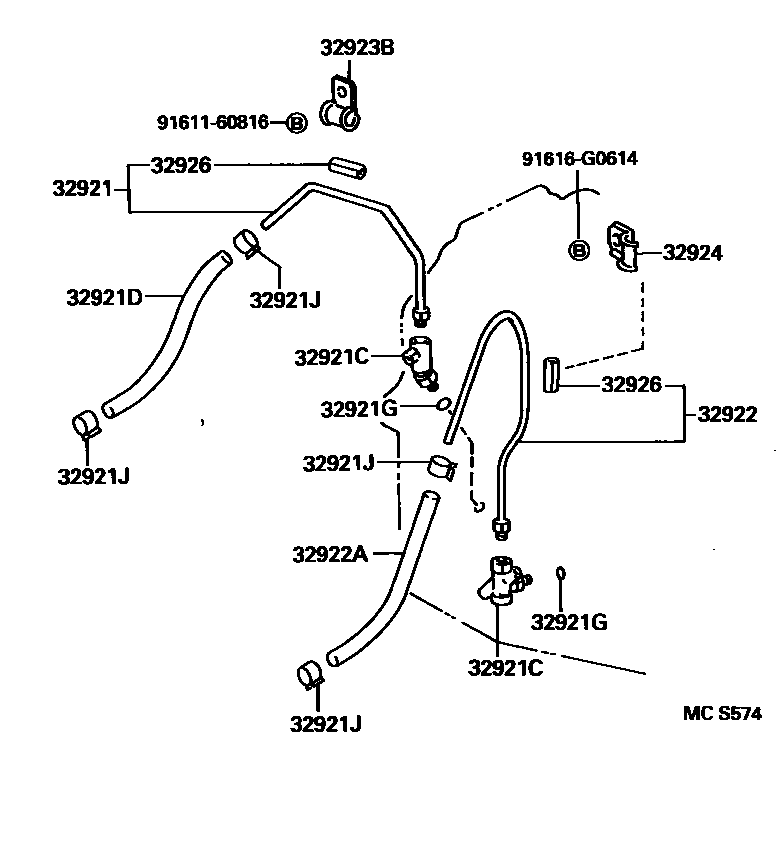

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — MCS574
变速器油冷却器和配管(ATM) — MCS574 (199501 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-32140 · 32921-32160 · 32921-32170 · 32921-32190
32921CFitting (for transmission oil cooler tube)32901-32060 · 32901-32070 · 32918-32010 · 90404-14007
32921DHose (for transmission oil cooler oil inlet)90445-15057 · 90445-15061 · 90445-15069 · 90445-17096 · 90445-17097
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32921JClamp (for transmission oil cooler hose)90467-13039 · 90467-16013
32922No. 1 transmission oil cooler oil outlet pipe32922-32090 · 32922-32120
32922AHoses (for transmission oil cooler oil outlet)90445-15048 · 90445-17106
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-20090 · 32923-32060 · 32923-32070
32924No. 2 transmission oil cooler pipe clamp90462-12071 · 90462-12085
32925No. 3 transmission oil cooler pipe clamp90461-06207
32926Automatic transmission oil cooler pipe cushion32926-10010 · 32926-20010 · 32926-30020
