Toyota CAMRY Oil Filter — Figure 1502

Toyota CAMRY EPC diagram 1502, Oil Filter, with 2 images and 12 PNC and OE references.

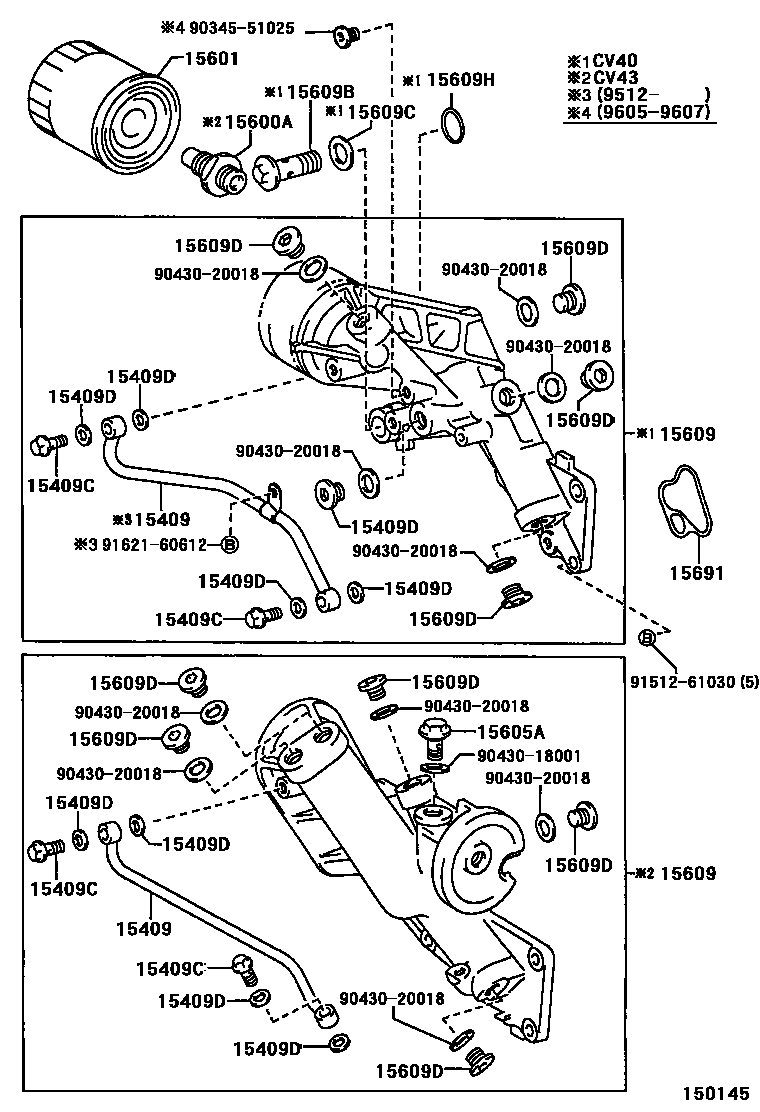

Toyota CAMRY Oil Filter EPC diagram — 150145
Oil Filter — 150145 (199406 – 999999)
Toyota CAMRY Oil Filter EPC diagram — MA6613A
Oil Filter — MA6613A (199406 – 999999)

PNC and OE references

PNCPart nameOE numbers
15409Oil filter outlet pipe or oil outlet hose15431-64061 · 15431-64070 · 15431-64071
15409CJoint bolt (for oil filter outlet pipe)90401-08015 · 90401-10031
15409DGasket (for oil filter outlet pipe)90430-08014 · 90430-10015 · 90430-10027
15600AConnector (for oil filter)15116-54021 · 90404-19002
15601Oil filter sub-assembly90915-10001 · 90915-30003
15605AOil check valve sub-assembly15605-64030
15609Oil filter bracket sub-assembly15609-64050 · 15609-64051 · 15609-64052 · 15609-64060 · 15609-64061 · 15609-64070
15609BConnector (for oil filter bracket)90401-18020
15609CGasket (for oil filter holder connector)90430-20014
15609DStraight threaded plug with head (for oil filter bracket)90341-20002
15609HO-ring (for oil filter bracket)90301-22004
15691oil filter gasket15691-64040 · 15691-64041
