Toyota CAMRY 电子燃油喷射系统 — Figure 8404

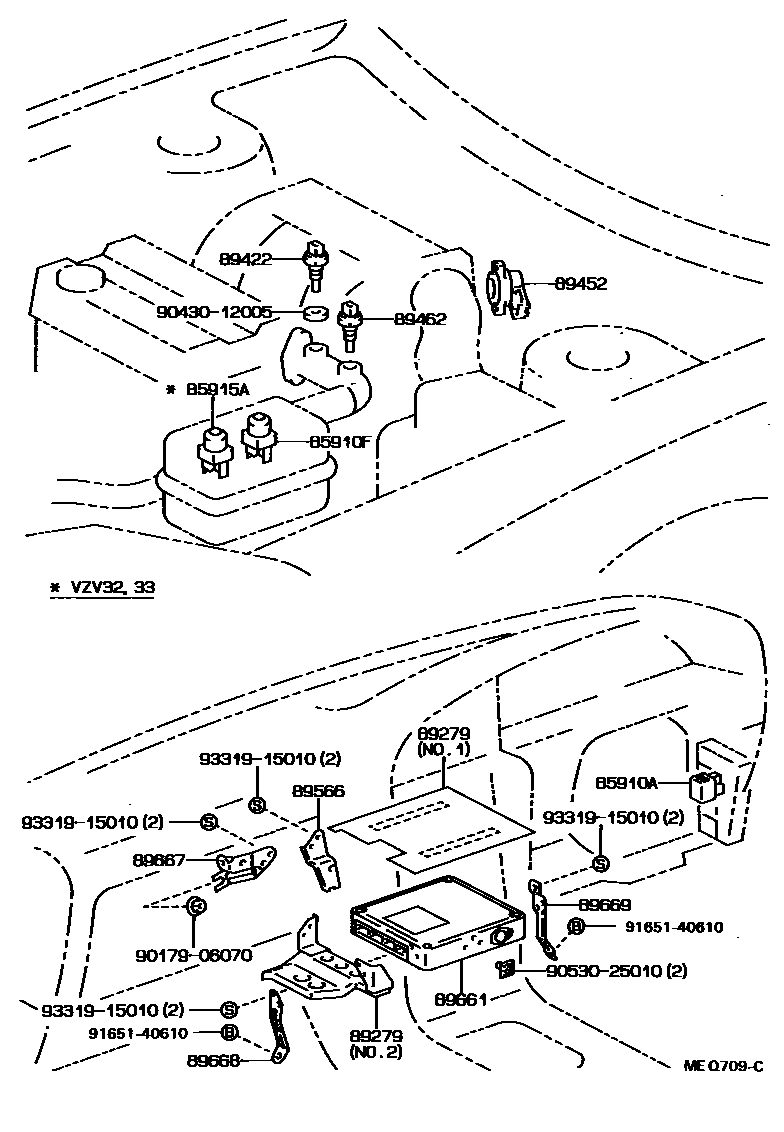

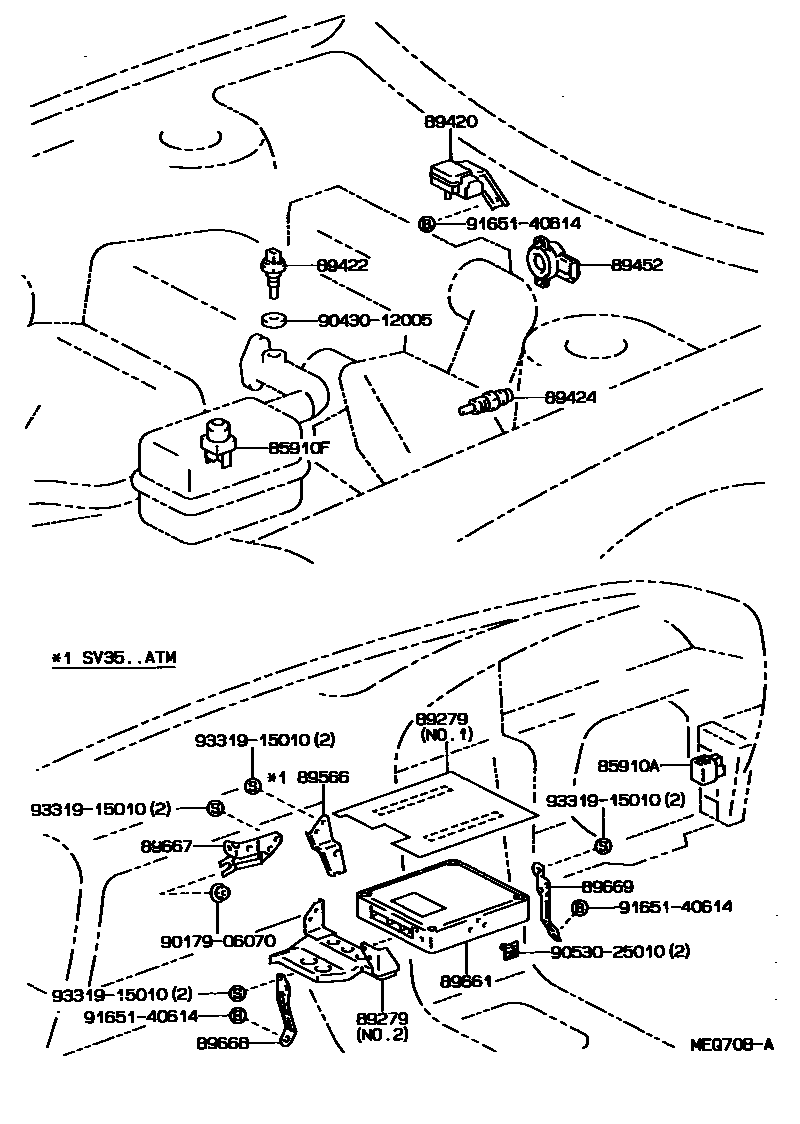

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-22040 · 85910-30050 · 85910-33010 |
| 85910F | ECU relay (for EFI) | 90987-02004 |
| 85915A | main relay | 90987-04003 |
| 89279 | Engine control ECU cover | 89279-32170 · 89279-32180 · 89279-32200 |
| 89420 | Vacuum sensor assembly | 89420-32030 · 89420-32050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-10010 · 89452-12040 · 89452-14020 · 89452-22090 · 89452-32060 |
| 89462 | Start injector timing switch | 89462-20030 |
| 89566 | Fuel injection ECU bracket | 89566-32050 |
| 89661 | Engine control ECU | 89661-32550 · 89661-32551 · 89661-32630 · 89661-32631 · 89661-32632 · 89661-32640 · 89661-32641 · 89661-32650 · 89661-32651 · 89661-32660 · 89661-32661 · 89661-32670 · 89661-32671 · 89661-32680 · 89661-32681 · 89661-32690 · 89661-32691 · 89661-32700 · 89661-32701 · 89661-32710 · 89661-32711 · 89661-32760 · 89661-32770 · 89661-32780 · 89661-32790 · 89661-32800 · 89661-32810 |
| 89667 | Engine control ECU bracket | 89667-32030 |
| 89668 | No. 2 engine control ECU bracket | 89668-32040 · 89668-32050 |
| 89669 | No. 3 engine control ECU bracket | 89669-32050 |
