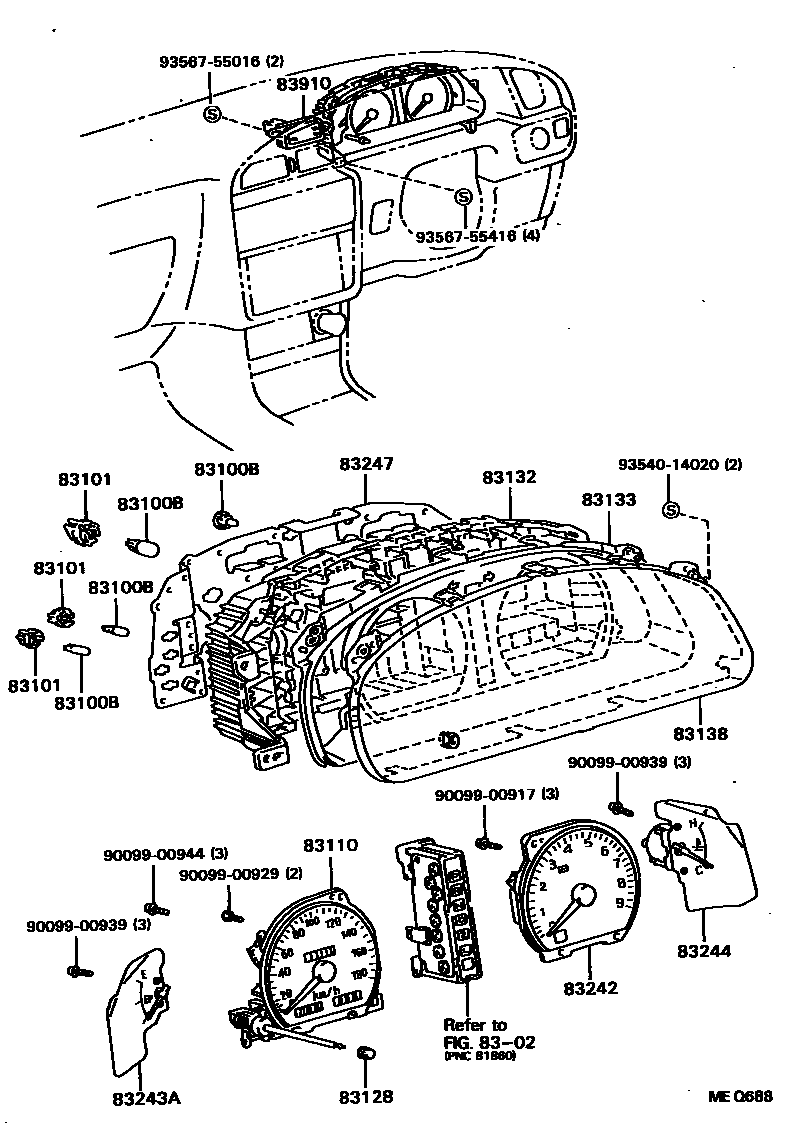

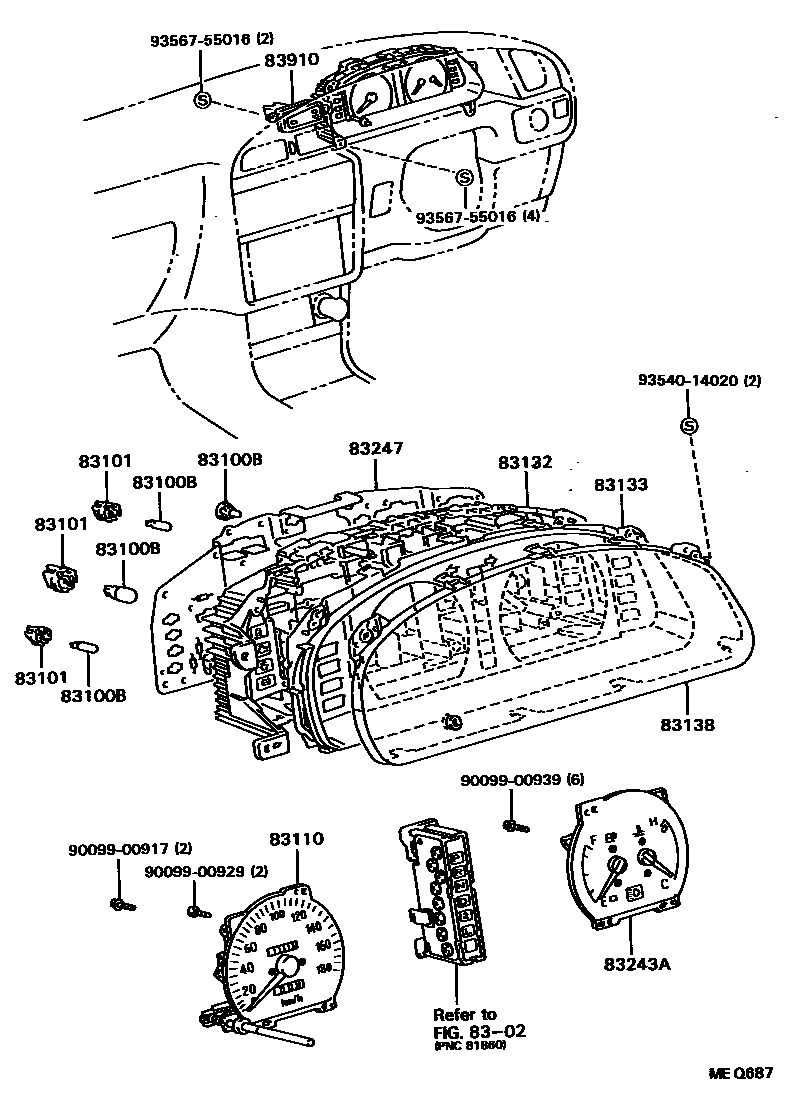

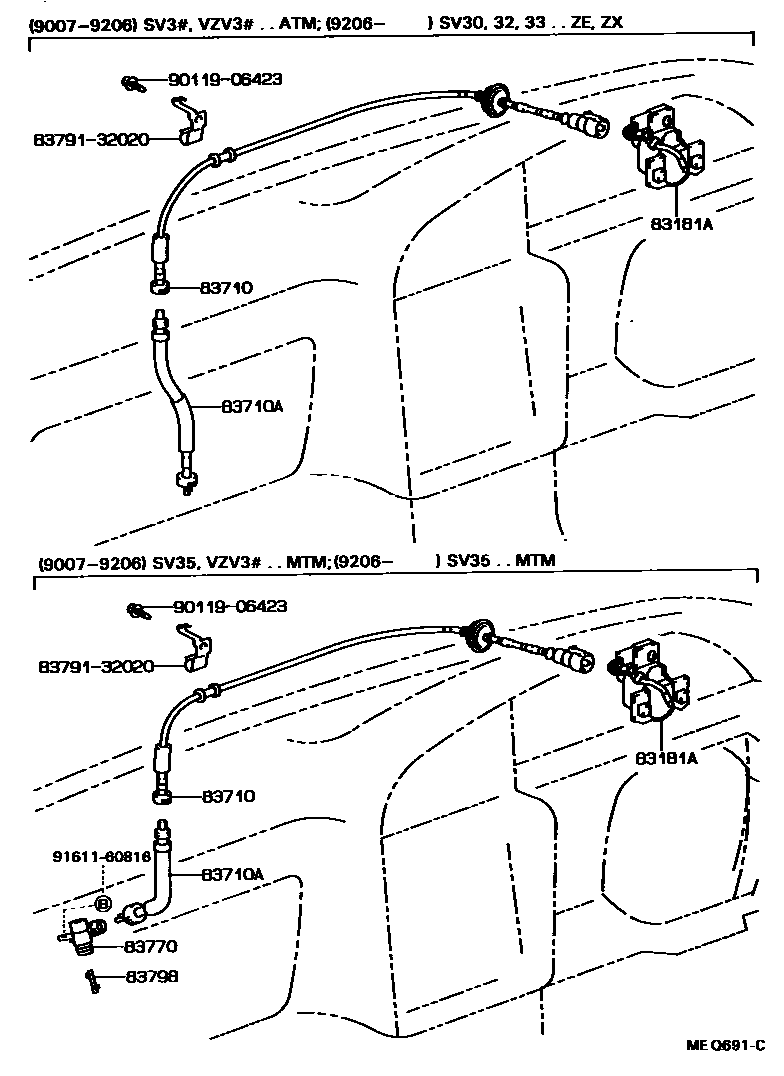

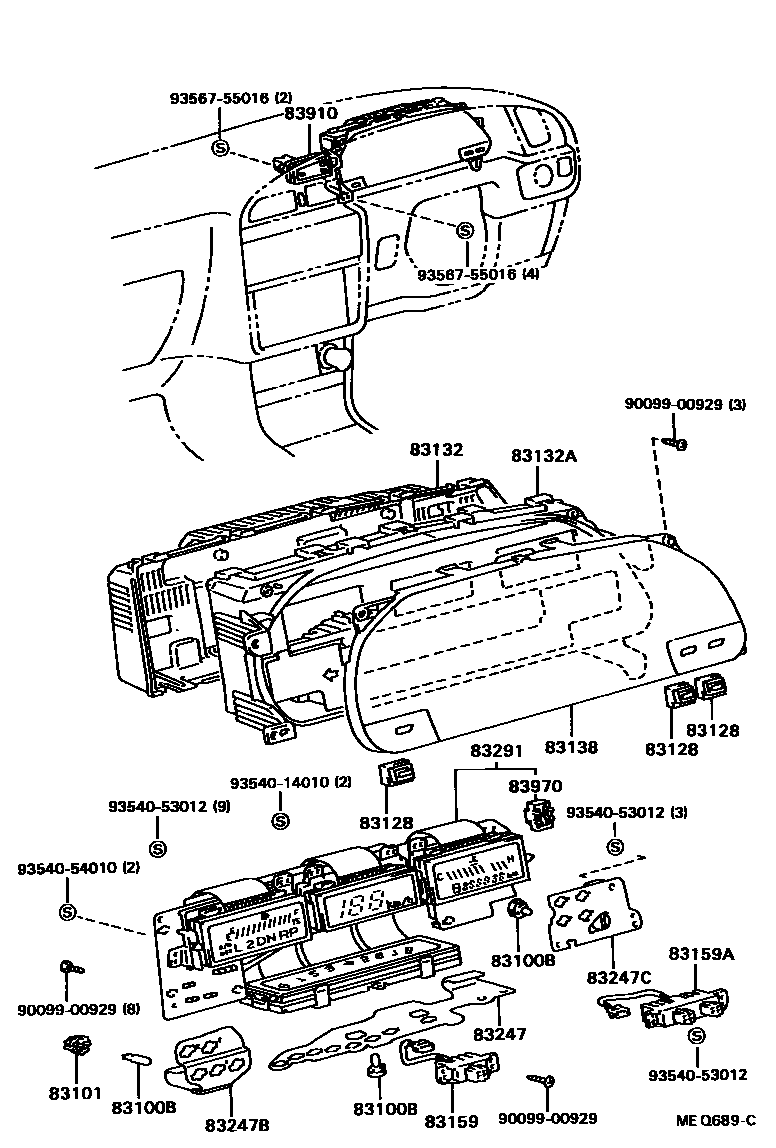

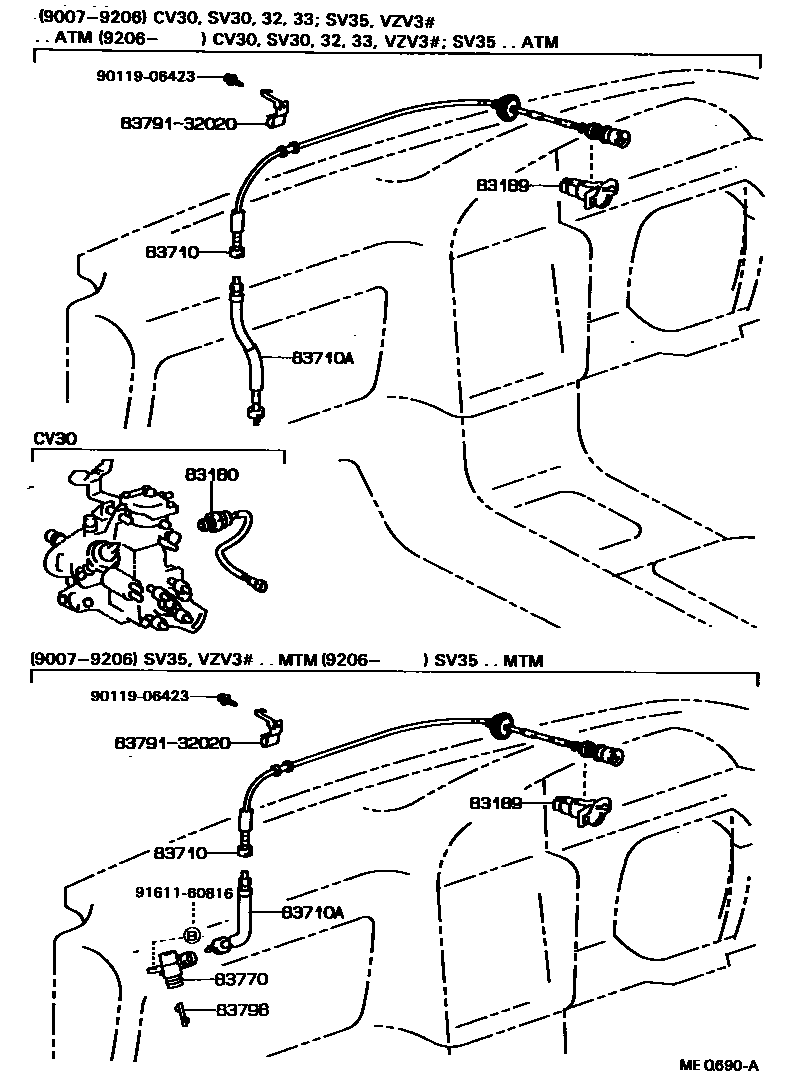

Toyota CAMRY 仪表 — Figure 8301
Toyota CAMRY EPC diagram 8301, 仪表, with 5 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83101-20080 · 83101-30050 · 83109-24010 · 83109-24020 · 83109-30070 · 83119-24070 · 83119-24230 · 83119-32010 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-03202 · 83101-14030 · 83101-14040 · 83101-30050 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-32660 · 83110-32661 · 83110-32670 · 83110-32671 |
| 83128 | trip odometer handle | 83128-14510 · 83128-32170 |
| 83132 | Instrument cluster housing | 83132-3H130 · 83132-3H170 · 83132-3H190 · 83132-3H330 · 83132-3H370 |
| 83132A | Instrument case | 83132-3H150 · 83132-3H390 |
| 83133 | Combined instrument panel No. 1 | 83133-32790 · 83133-32810 |
| 83138 | speedometer glass | 83138-32130 · 83138-32150 · 83138-32170 |
| 83159 | No.1 instrument switch | 83159-32150 |
| 83159A | No. 2 instrument switch | 83159-32170 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83181A | speedometer sensor | 83181-32010 |
| 83189 | instrument bracket | 83189-20020 |
| 83242 | Engine tachometer assembly | 83242-32500 · 83242-32520 · 83242-32540 · 83242-32560 · 83242-32580 · 83242-32600 · 83242-32620 · 83242-32640 · 83242-3H210 · 83242-3H230 · 83242-3H250 · 83242-3H270 · 83242-3H290 · 83242-3H310 · 83242-3H330 |
| 83243A | Fuel gauge sub-assembly | 83243-3H190 · 83243-3H210 · 83243-3H230 · 83243-3H250 |
| 83244 | Water temperature meter sub-assembly | 83244-32650 · 83244-32670 · 83244-32770 · 83244-32790 |
| 83247 | Instrument circuit board | 83247-3H020 · 83247-3H040 · 83247-3H060 · 83247-3H080 · 83247-3H100 · 83247-3H120 · 83247-3H140 · 83247-3H200 · 83247-3H330 · 83247-3H350 · 83247-3H370 · 83247-3H390 · 83247-3H410 · 83247-3H430 · 83247-3H450 · 83247-3H470 · 83247-3H490 · 83247-3H510 · 83247-3H790 · 83247-3H810 · 83247-3H830 |
| 83247B | No. 2 instrument circuit board | 83247-3H530 · 83247-3H550 · 83247-3H570 |
| 83247C | No. 3 instrument circuit board | 83247-3H160 · 83247-3H590 |
| 83291 | Instrument cluster ECU | 83291-32160 · 83291-32161 · 83291-32170 · 83291-32180 · 83291-32181 · 83291-32182 · 83291-32190 · 83291-32191 · 83291-32200 · 83291-32201 · 83291-32210 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-32310 · 83710-32320 · 83710-32330 · 83710-32340 · 83710-32350 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-32040 · 83710-32130 |
| 83770 | Speedometer transmission flexible shaft joint assembly | 83770-17010 |
| 83798 | Speedometer transmission flexible shaft adapter key | 83798-17010 |
| 83910 | clock assembly | 83910-32100 · 83910-32110 |
| 83970 | Reversing warning buzzer assembly | 83970-20010 |
