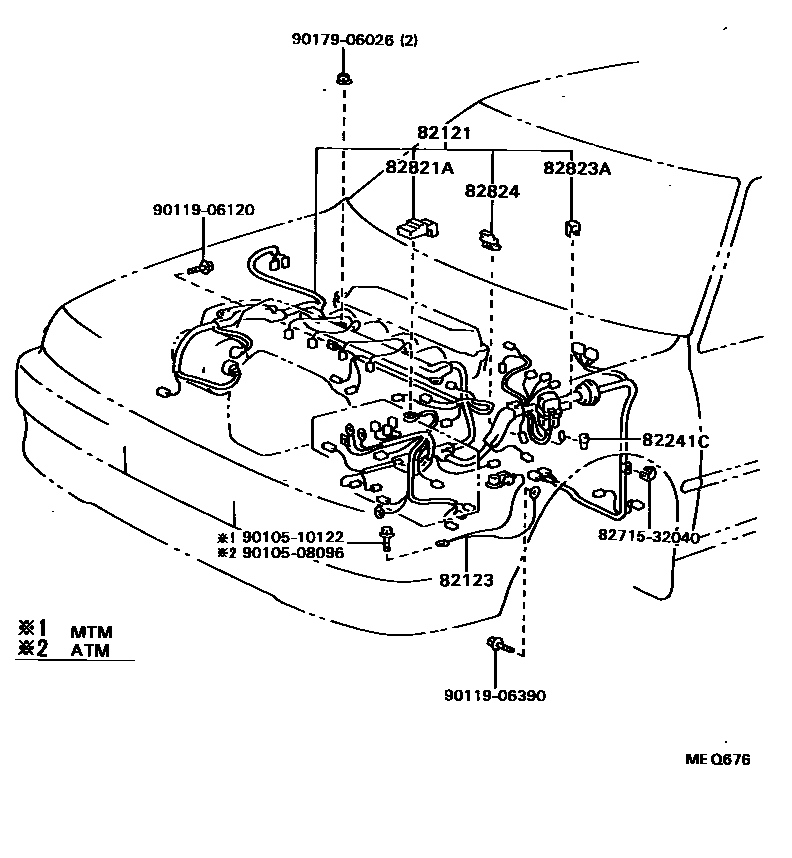

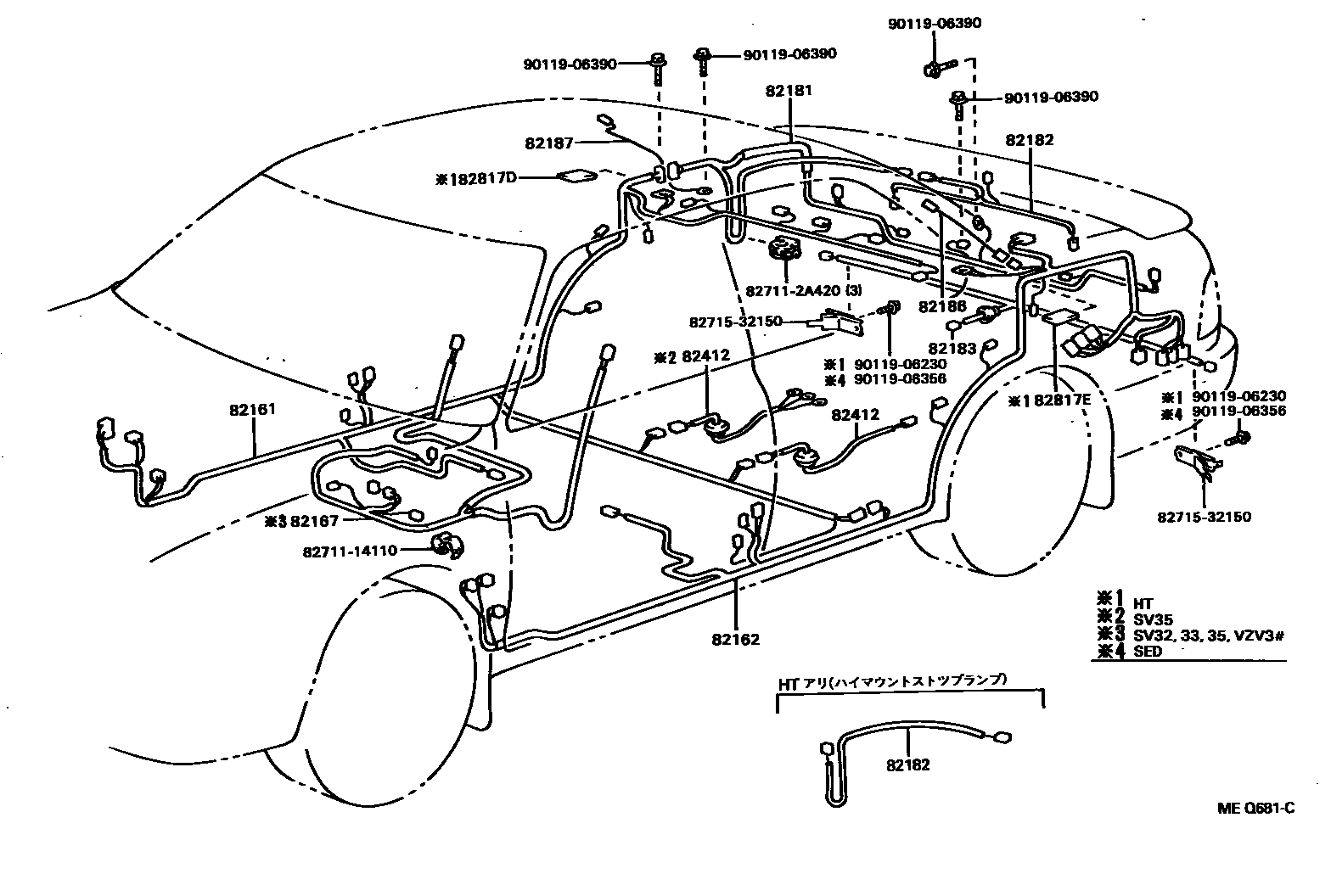

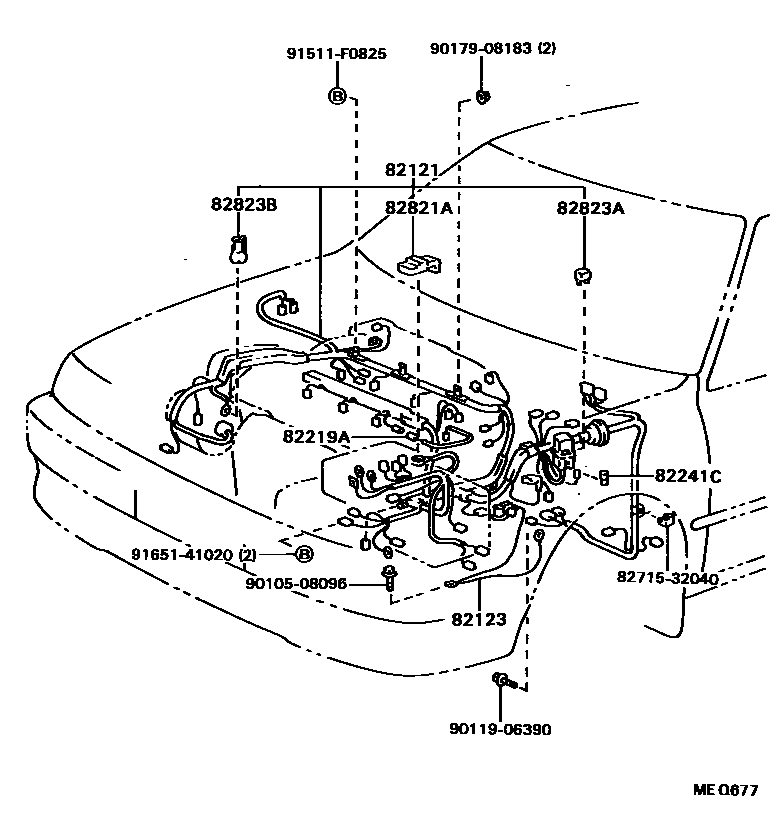

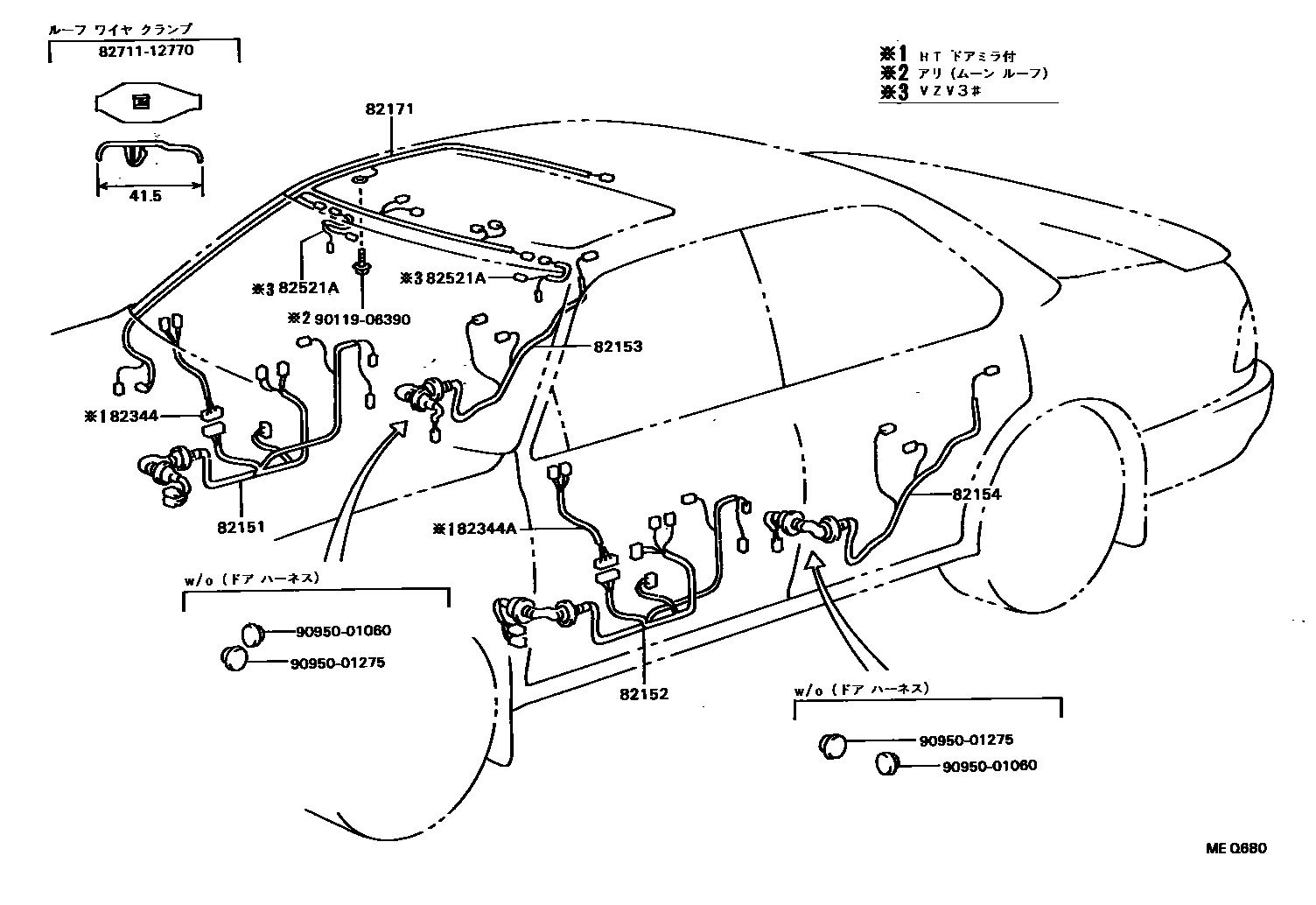

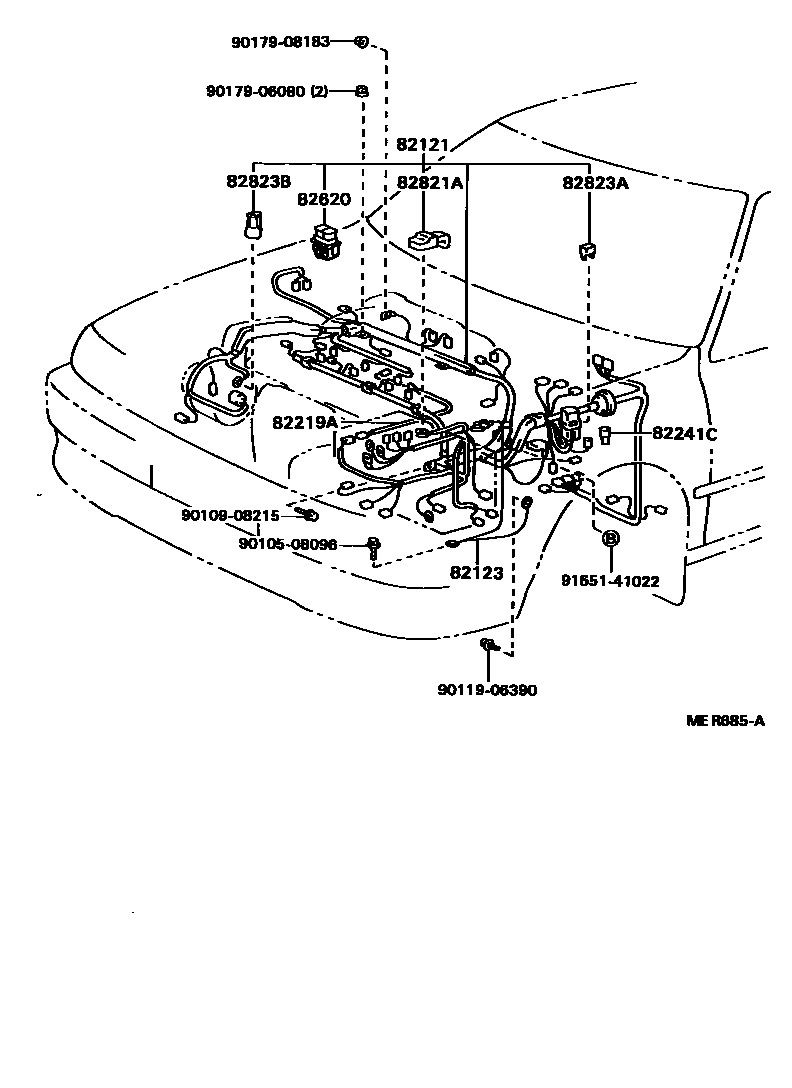

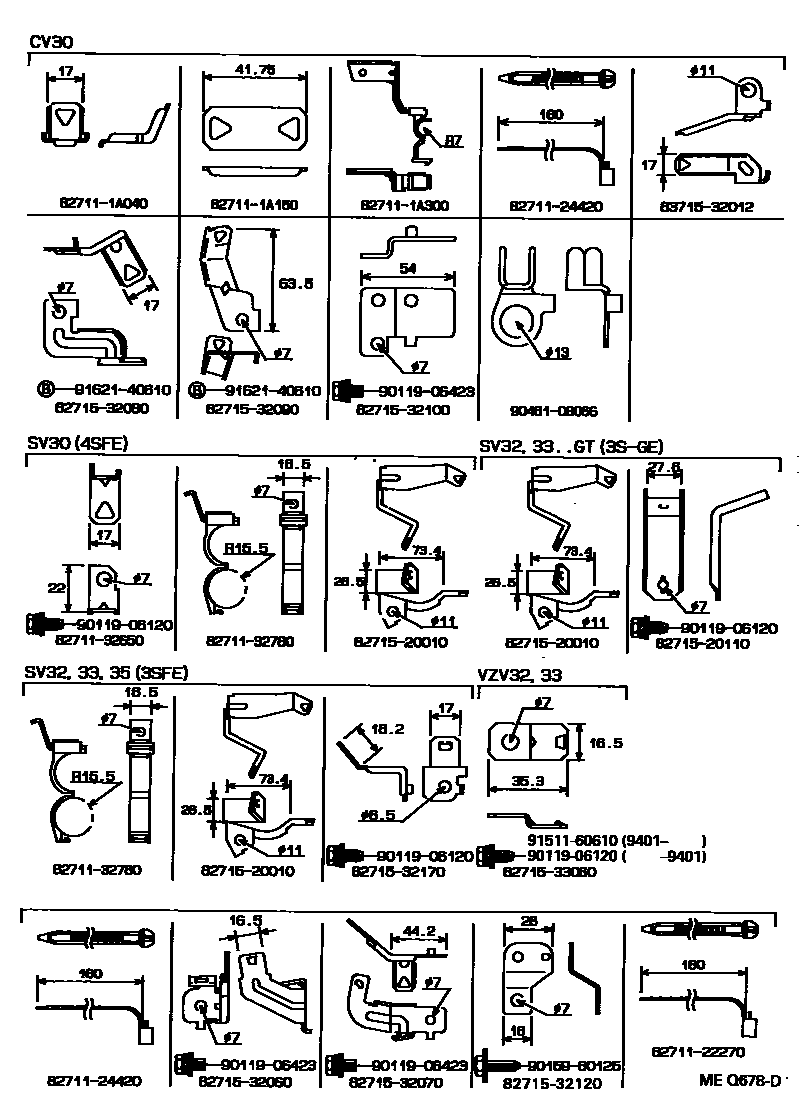

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 14 images and 49 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

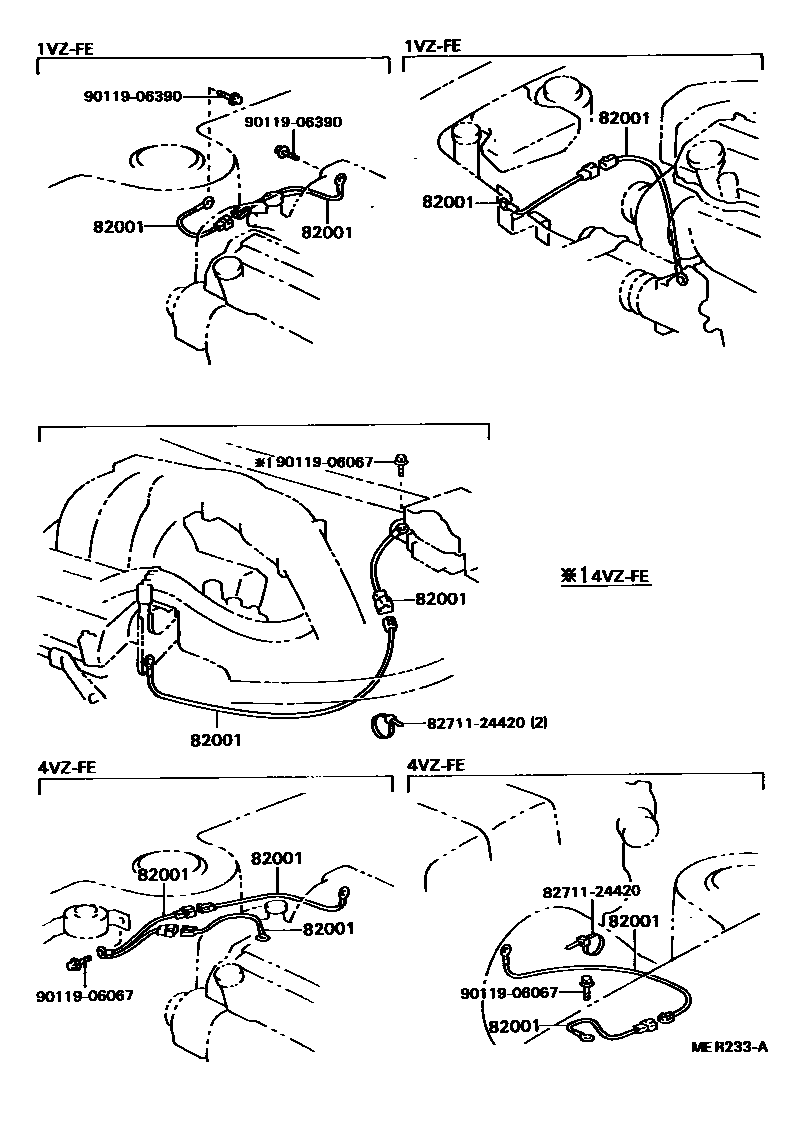

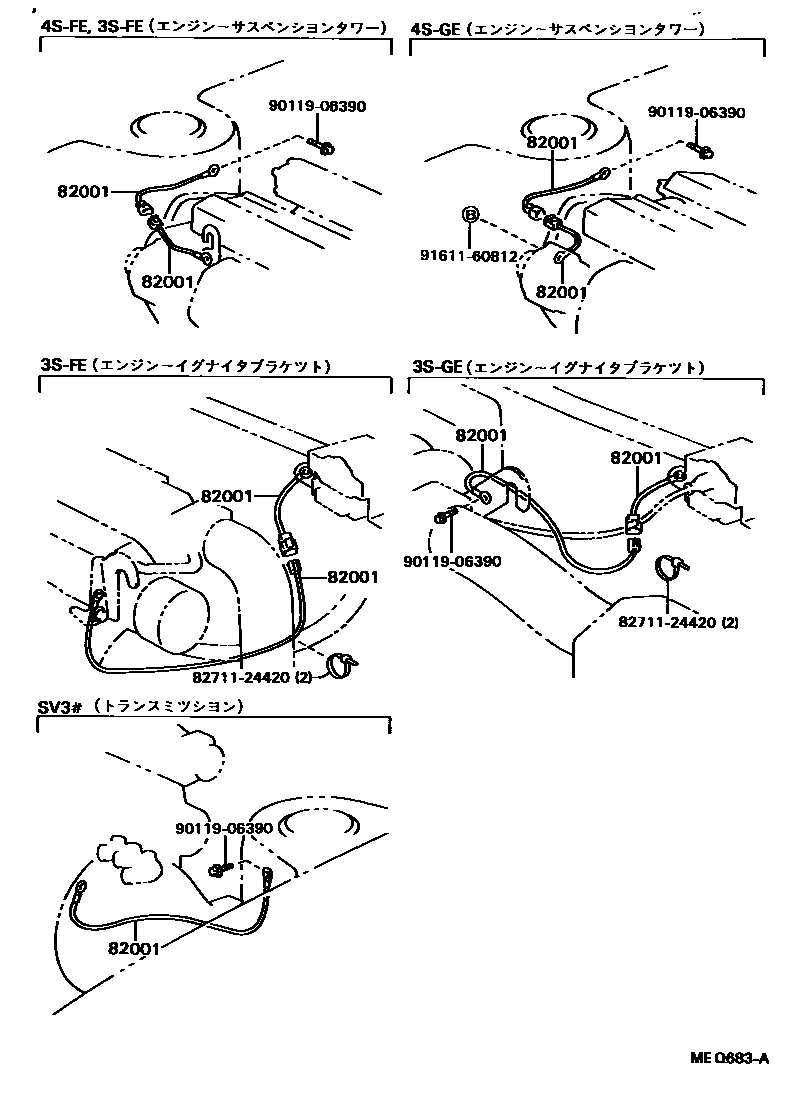

| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07264 · 90980-07280 · 90980-07287 · 90980-07307 · 90980-07333 · 90980-07334 · 90980-07335 · 90980-07336 · 90980-07337 · 90980-07346 · 90980-07347 · 90980-07353 · 90980-07368 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |

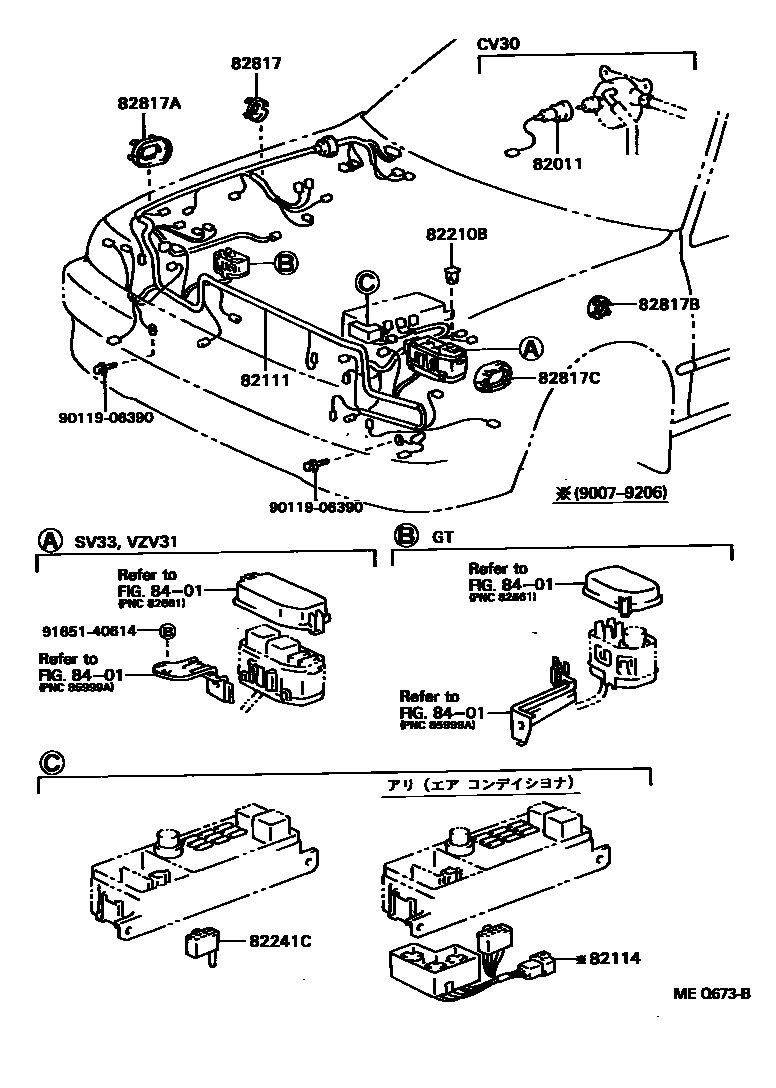

| 82111 | Engine room main wiring harness | 82111-32610 · 82111-32611 · 82111-32620 · 82111-32621 · 82111-32630 · 82111-32631 · 82111-32640 · 82111-32641 · 82111-32650 · 82111-32651 · 82111-32660 · 82111-32661 · 82111-32670 · 82111-32671 · 82111-32680 · 82111-32681 · 82111-32690 · 82111-32691 · 82111-32700 · 82111-32701 · 82111-32710 · 82111-32711 · 82111-32740 · 82111-32750 · 82111-32760 · 82111-32770 · 82111-32780 · 82111-32781 · 82111-32790 · 82111-32800 · 82111-32810 · 82111-32820 · 82111-32830 · 82111-32831 · 82111-32840 · 82111-32850 |
| 82114 | Engine room wiring harness No. 4 | 82114-32140 · 82114-32150 |

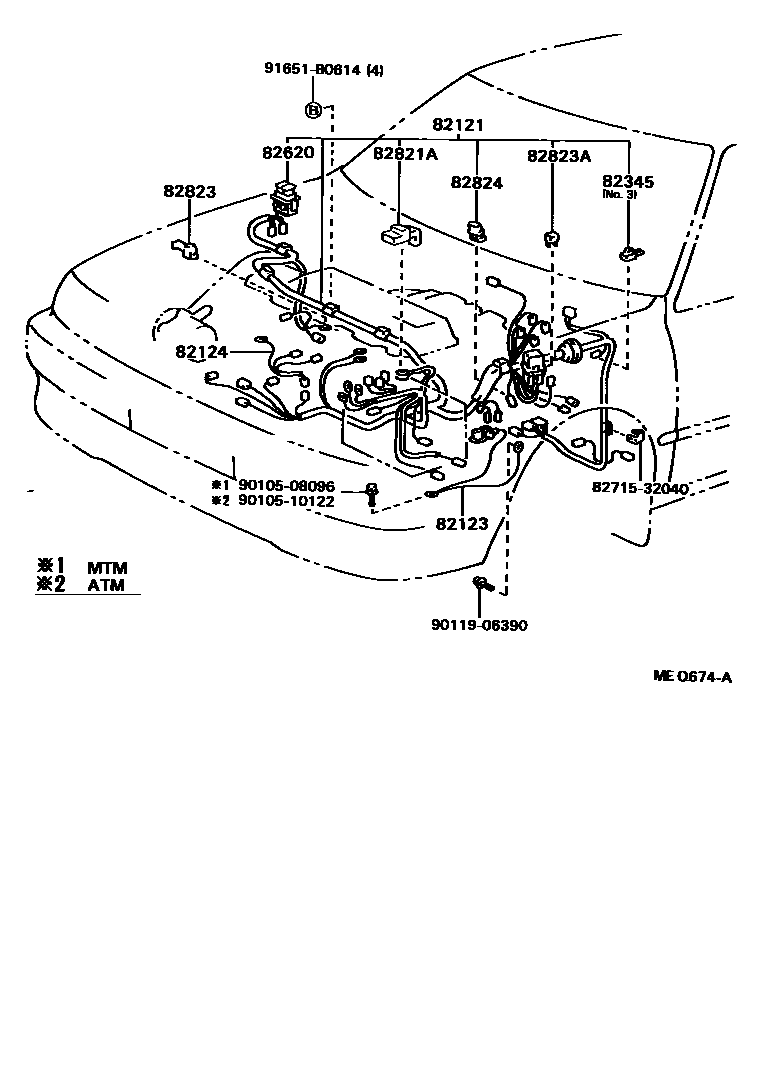

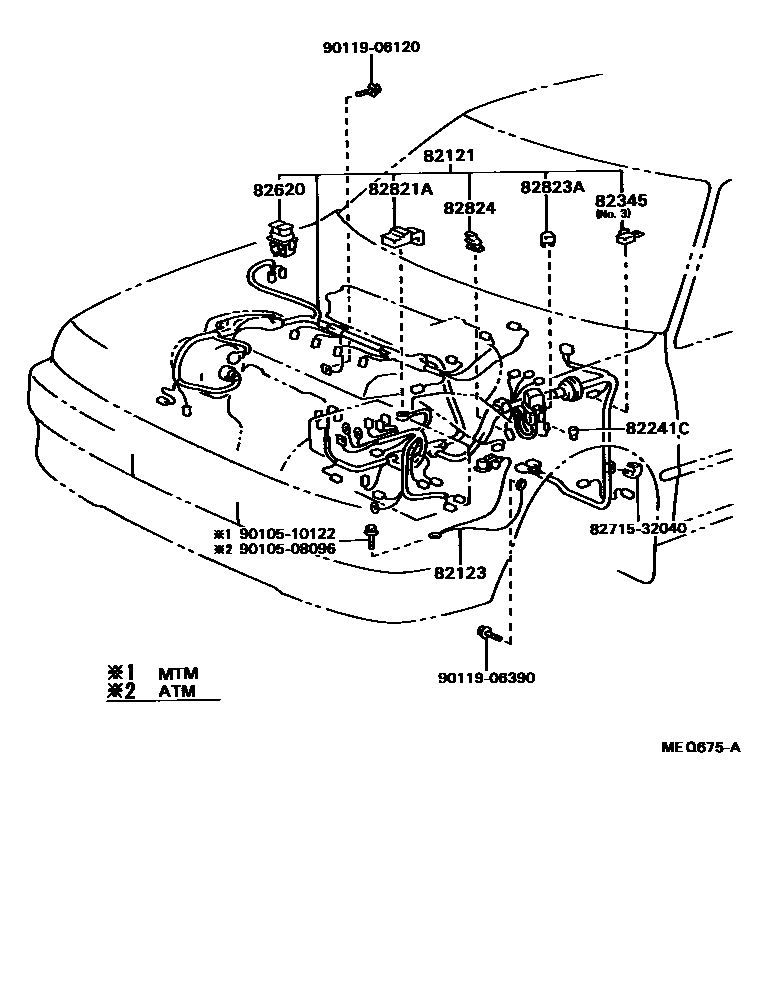

| 82121 | Engine wiring harness | 82121-3H440 · 82121-3H450 · 82121-3H460 · 82121-3H461 · 82121-3H470 · 82121-3H471 · 82121-3H480 · 82121-3H481 · 82121-3H482 · 82121-3H490 · 82121-3H491 · 82121-3H492 · 82121-3H500 · 82121-3H501 · 82121-3H502 · 82121-3H510 · 82121-3H511 · 82121-3H512 · 82121-3H520 · 82121-3H521 · 82121-3H522 · 82121-3H530 · 82121-3H531 · 82121-3H532 · 82121-3H540 · 82121-3H541 · 82121-3H542 · 82121-3H550 · 82121-3H551 · 82121-3H552 · 82121-3H560 · 82121-3H570 · 82121-3H580 · 82121-3H590 · 82121-3H600 · 82121-3H610 · 82121-3H620 · 82121-3H621 · 82121-3H630 · 82121-3H640 · 82121-3H650 |
| 82123 | Engine No. 3 wiring harness | 82123-32110 · 82123-32111 · 82123-32120 · 82123-32130 · 82123-32140 · 82123-32150 |
| 82124 | Engine No. 4 wiring harness | 82124-32020 |

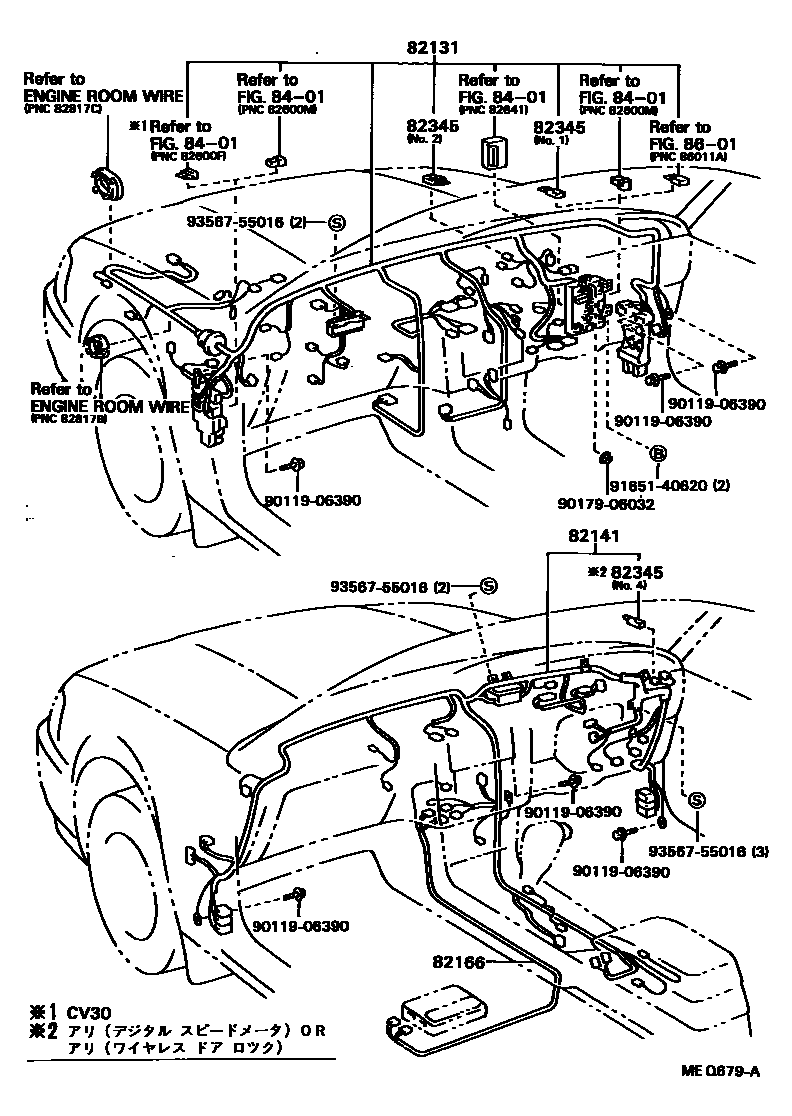

| 82131 | Front panel wiring harness | 82131-3P070 · 82131-3P071 · 82131-3P080 · 82131-3P081 · 82131-3P090 · 82131-3P100 · 82131-3P101 · 82131-3P110 · 82131-3P120 · 82131-3P130 · 82131-3P140 · 82131-3P150 · 82131-3P160 · 82131-3P170 · 82131-3P180 · 82131-3P190 · 82131-3P200 · 82131-3P210 · 82131-3P220 · 82131-3P230 · 82131-3P240 · 82131-3P250 · 82131-3P251 · 82131-3P252 · 82131-3P260 · 82131-3P261 · 82131-3P262 · 82131-3P270 · 82131-3P271 · 82131-3P300 · 82131-3P310 · 82131-3P320 · 82131-3P330 · 82131-3P340 · 82131-3P341 · 82131-3P350 · 82131-3P351 · 82131-3P360 · 82131-3P361 · 82131-3P370 · 82131-3P371 · 82131-3P380 · 82131-3P381 · 82131-3P390 · 82131-3P391 · 82131-3P400 · 82131-3P401 · 82131-3P410 · 82131-3P411 · 82131-3P420 · 82131-3P421 · 82131-3P430 · 82131-3P431 · 82131-3P440 · 82131-3P441 · 82131-3P450 · 82131-3P451 · 82131-3P460 · 82131-3P461 · 82131-3P470 · 82131-3P471 · 82131-3P480 · 82131-3P481 · 82131-3P490 · 82131-3P491 · 82131-3P500 · 82131-3P501 · 82131-3P510 · 82131-3P511 · 82131-3P520 · 82131-3P521 · 82131-3P530 · 82131-3P531 · 82131-3P540 · 82131-3P541 · 82131-3P550 · 82131-3P551 · 82131-3P560 · 82131-3P561 |
| 82141 | Dashboard wiring harness | 82141-32490 · 82141-32500 · 82141-32510 · 82141-32520 · 82141-32530 · 82141-32540 · 82141-32550 · 82141-32551 · 82141-32560 · 82141-32561 · 82141-32570 · 82141-32571 · 82141-32580 · 82141-32581 · 82141-32590 · 82141-32591 · 82141-32600 · 82141-32601 · 82141-32630 · 82141-32640 · 82141-32660 · 82141-32661 · 82141-32670 · 82141-32671 · 82141-32680 · 82141-32681 · 82141-32690 · 82141-32691 · 82141-32700 · 82141-32701 · 82141-32710 · 82141-32711 · 82141-32720 · 82141-32730 · 82141-32740 · 82141-32741 · 82141-32750 · 82141-32751 · 82141-32760 · 82141-32770 · 82141-32780 · 82141-32790 · 82141-32800 · 82141-32810 · 82141-32840 · 82141-32850 · 82141-32860 · 82141-32870 · 82141-32880 · 82141-32890 |
| 82151 | Right front door wiring harness | 82151-32730 · 82151-32731 · 82151-32732 · 82151-32740 · 82151-32741 · 82151-32742 · 82151-32750 · 82151-32751 · 82151-32752 · 82151-32760 · 82151-32761 · 82151-32762 · 82151-32770 · 82151-32771 · 82151-32772 · 82151-32780 · 82151-32781 · 82151-32790 · 82151-32791 · 82151-32792 · 82151-32800 · 82151-32801 · 82151-32802 · 82151-32820 · 82151-32830 · 82151-32840 · 82151-32850 · 82151-32870 · 82151-32880 · 82151-32890 |
| 82152 | Left front door wiring harness | 82152-32650 · 82152-32651 · 82152-32660 · 82152-32661 · 82152-32670 · 82152-32671 · 82152-32680 · 82152-32681 · 82152-32690 · 82152-32691 · 82152-32700 · 82152-32701 · 82152-32710 · 82152-32711 · 82152-32720 · 82152-32721 · 82152-32740 · 82152-32750 · 82152-32760 · 82152-32770 · 82152-32790 · 82152-32800 · 82152-32810 · 82152-32820 · 82152-32830 · 82152-32840 · 82152-32850 · 82152-32860 · 82152-32870 · 82152-32880 · 82152-32890 · 82152-3H010 |
| 82153 | Rear door wiring harness No. 1 | 82153-32190 · 82153-32191 · 82153-32210 |
| 82154 | Rear door wiring harness No. 2 | 82154-32140 · 82154-32141 · 82154-32160 |
| 82161 | floor wiring harness | 82161-3H080 · 82161-3H390 · 82161-3H391 · 82161-3H400 · 82161-3H410 · 82161-3H420 · 82161-3H430 · 82161-3H440 · 82161-3H450 · 82161-3H451 · 82161-3H460 · 82161-3H461 · 82161-3H470 · 82161-3H471 · 82161-3H480 · 82161-3H481 · 82161-3H490 · 82161-3H500 · 82161-3H510 · 82161-3H520 · 82161-3H530 · 82161-3H540 · 82161-3H550 · 82161-3H551 · 82161-3H552 · 82161-3H560 · 82161-3H561 · 82161-3H562 · 82161-3H570 · 82161-3H571 · 82161-3H580 · 82161-3H581 · 82161-3H590 · 82161-3H591 · 82161-3H592 · 82161-3H600 · 82161-3H601 · 82161-3H610 · 82161-3H611 · 82161-3H620 · 82161-3H621 · 82161-3H630 · 82161-3H631 · 82161-3H640 · 82161-3H641 · 82161-3H650 · 82161-3H651 · 82161-3H652 · 82161-3H660 · 82161-3H661 · 82161-3H670 · 82161-3H671 · 82161-3H680 · 82161-3H681 · 82161-3H682 · 82161-3H690 · 82161-3H691 · 82161-3H700 · 82161-3H701 |
| 82162 | Floor wiring harness No. 2 | 82162-32570 · 82162-32571 · 82162-32580 · 82162-32590 · 82162-32600 · 82162-32610 · 82162-32620 · 82162-32630 · 82162-32640 · 82162-32650 · 82162-32660 · 82162-32670 · 82162-32671 · 82162-32680 · 82162-32690 · 82162-32700 · 82162-32710 · 82162-32720 · 82162-32730 · 82162-32740 · 82162-32750 · 82162-32760 · 82162-32770 · 82162-32780 · 82162-32781 · 82162-32790 · 82162-32800 · 82162-32810 · 82162-32811 · 82162-32820 · 82162-32830 |
| 82166 | Armrest box wiring harness | 82166-32060 · 82166-32061 · 82166-32070 · 82166-32071 |
| 82167 | Seat No. 1 wiring harness | 82167-32050 |
| 82171 | Roof No. 1 wiring harness | 82171-32460 · 82171-32461 · 82171-32470 · 82171-32471 · 82171-32480 · 82171-32490 · 82171-32491 · 82171-32500 · 82171-32510 · 82171-32520 · 82171-32530 · 82171-32540 · 82171-32550 · 82171-32560 |
| 82181 | Luggage No. 1 wiring harness | 82181-32360 · 82181-32370 · 82181-32380 · 82181-32390 · 82181-32400 · 82181-32410 · 82181-32420 · 82181-32430 · 82181-32440 · 82181-32450 · 82181-32460 |
| 82182 | Luggage No. 2 wiring harness | 82182-32110 · 82182-32120 · 82182-32130 · 82182-32140 · 82182-32150 |
| 82183 | Luggage No. 3 wiring harness | 82183-32070 |
| 82186 | Rear window wiring harness No. 1 | 82186-32040 |
| 82187 | Rear window wiring harness No. 2 | 82187-32060 |
| 82210B | fuse | 90982-08190 |
| 82219A | sensor harness | 82219-32010 · 82219-32060 · 82219-33010 |
| 82241C | Relay harness | 82241-32040 · 82241-32060 |
| 82344 | Right rearview mirror wiring harness | 82344-32020 · 82344-32030 |
| 82344A | Left rearview mirror wiring harness | 82344-32020 · 82344-32030 |
| 82345 | diode | 82345-12030 · 82345-12050 · 82345-20040 · 82345-32010 |
| 82412 | Fuel gauge wiring harness | 82412-32010 · 82412-32011 · 82412-32020 · 82412-32040 · 82412-32041 · 82412-32050 |
| 82521A | Vanity light wiring harness | 82521-32020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 · 82817-32840 |
| 82817A | No. 2 wire harness protection device | 82817-32730 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 · 82817-32840 |
| 82817C | No. 4 wire harness protection device | 82817-32760 |
| 82817D | No. 5 wire harness protection device | 82817-32810 |
| 82817E | No. 6 wire harness protection device | 82817-32810 |
| 82821A | Connector cover | 82821-32110 · 82821-35010 |
| 82823 | No. 1 terminal cover | 82823-20040 |
| 82823A | Terminal cover No. 2 | 82823-50020 |
| 82823B | Terminal cover No. 3 | 82823-22060 |
| 82824 | Harness connector | 82824-20050 |

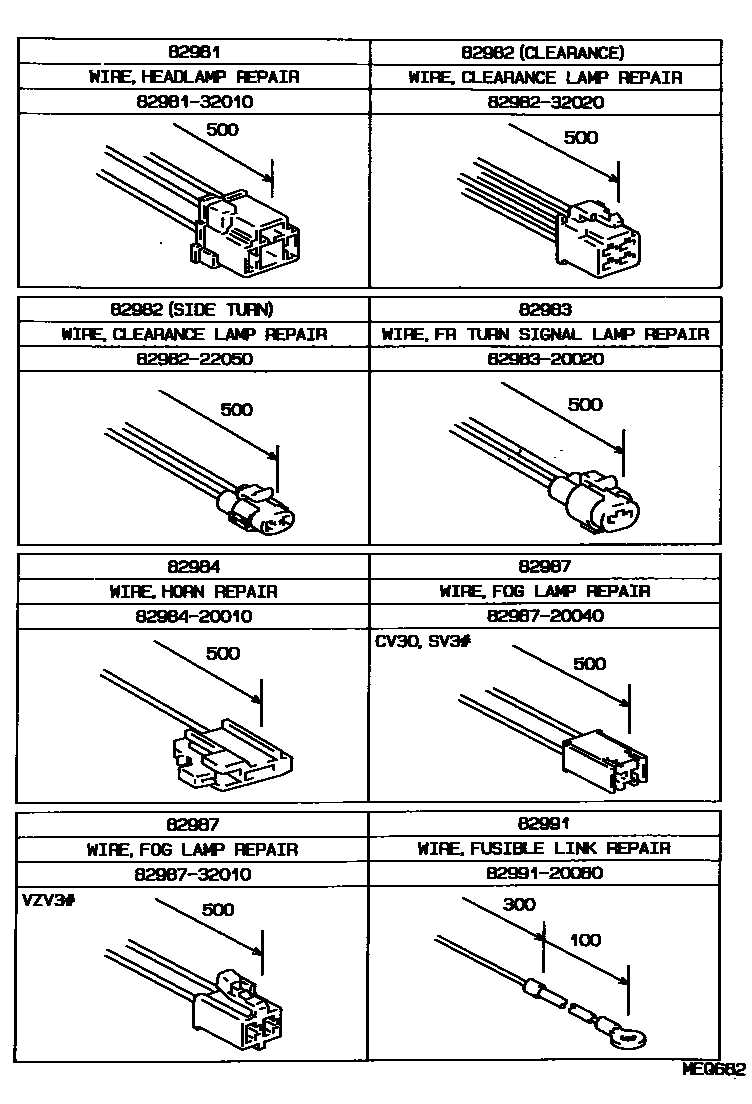

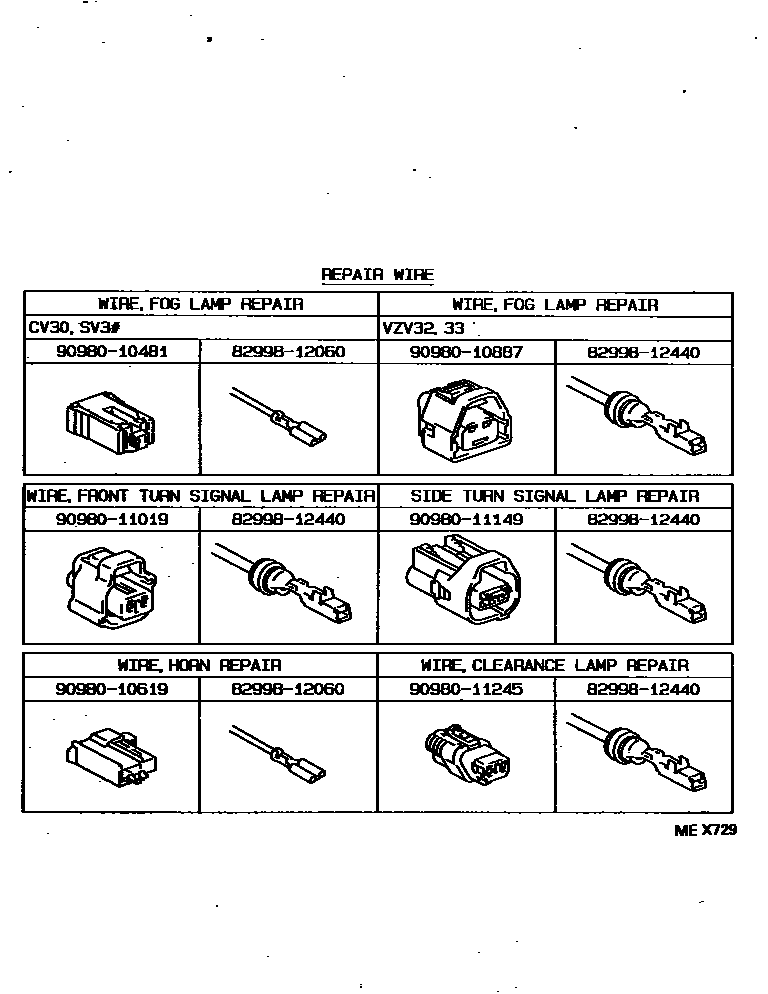

| 82981 | Headlight repair line | 82981-32010 |
| 82982 | Width light repair line | 82982-22050 · 82982-32020 |
| 82983 | Front turn signal lamp repair line | 82983-20020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82987 | Fog light repair line | 82987-20040 · 82987-32010 |
| 82991 | Fuse repair line | 82991-20080 |
