Toyota CAMRY Water Pump — Figure 1601

Toyota CAMRY EPC diagram 1601, Water Pump, with 5 images and 10 PNC and OE references.

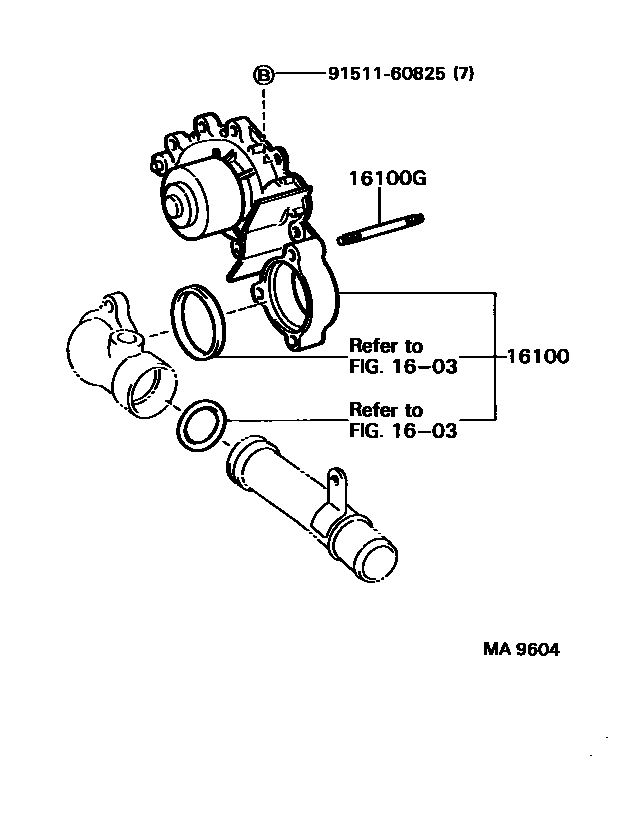

Toyota CAMRY Water Pump EPC diagram — MA9604
Water Pump — MA9604 (199007 – 199105)

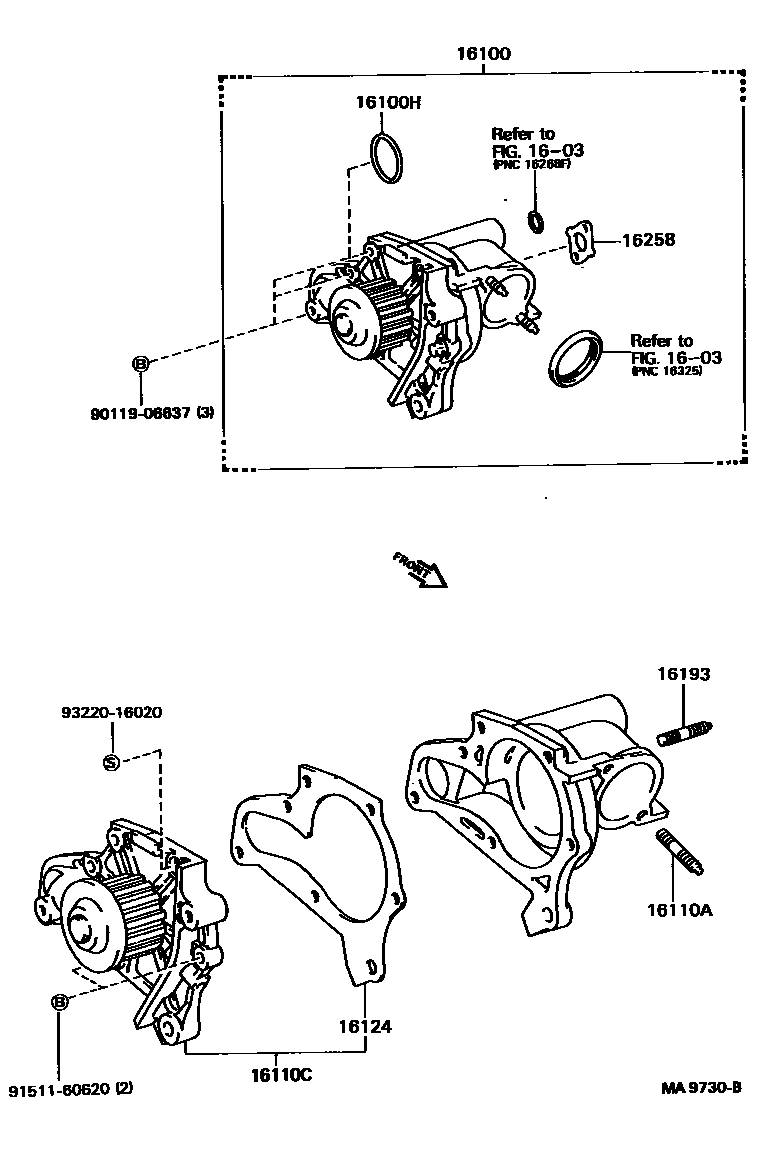

Toyota CAMRY Water Pump EPC diagram — MA9730B
Water Pump — MA9730B (199007 – 199206)

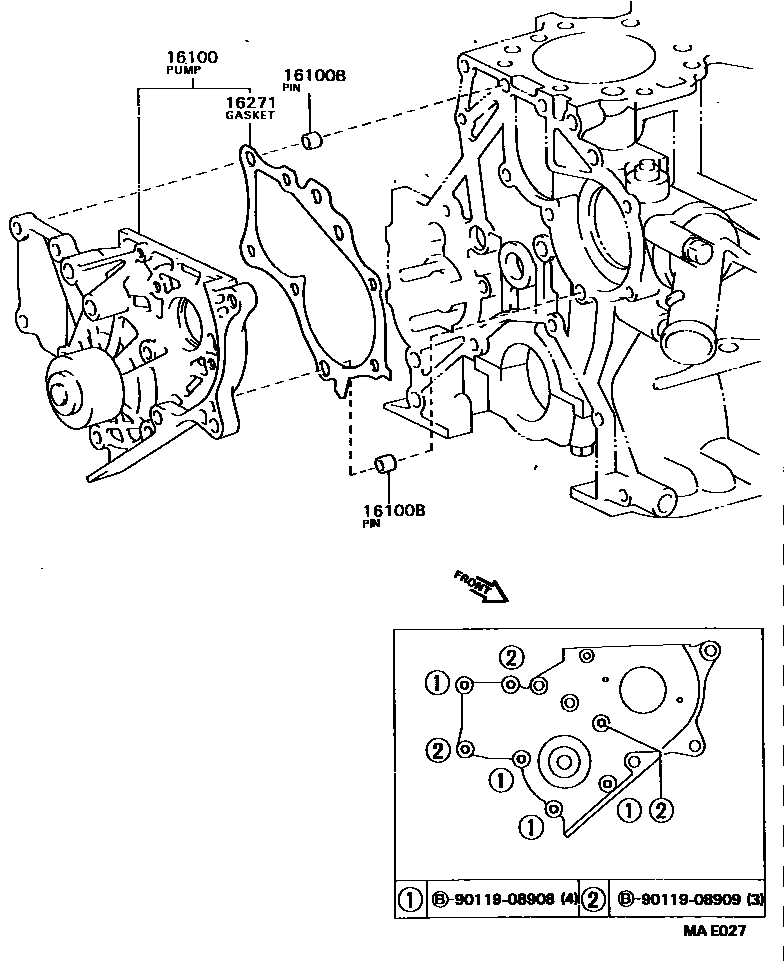

Toyota CAMRY Water Pump EPC diagram — MAE027
Water Pump — MAE027 (199007 – 999999)

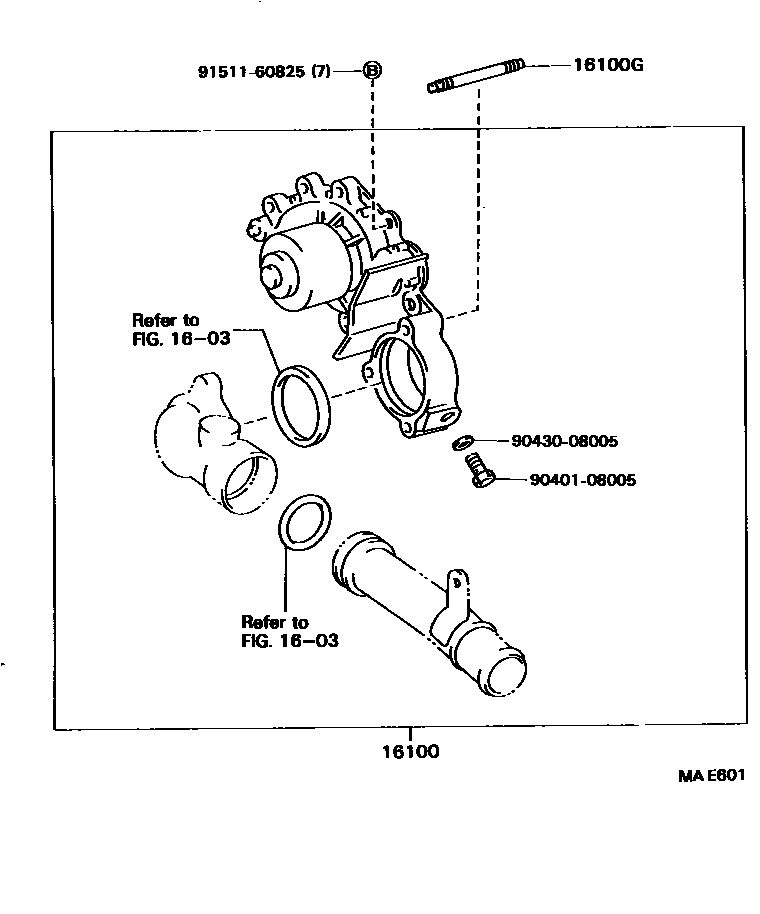

Toyota CAMRY Water Pump EPC diagram — MAE601
Water Pump — MAE601 (199105 – 999999)

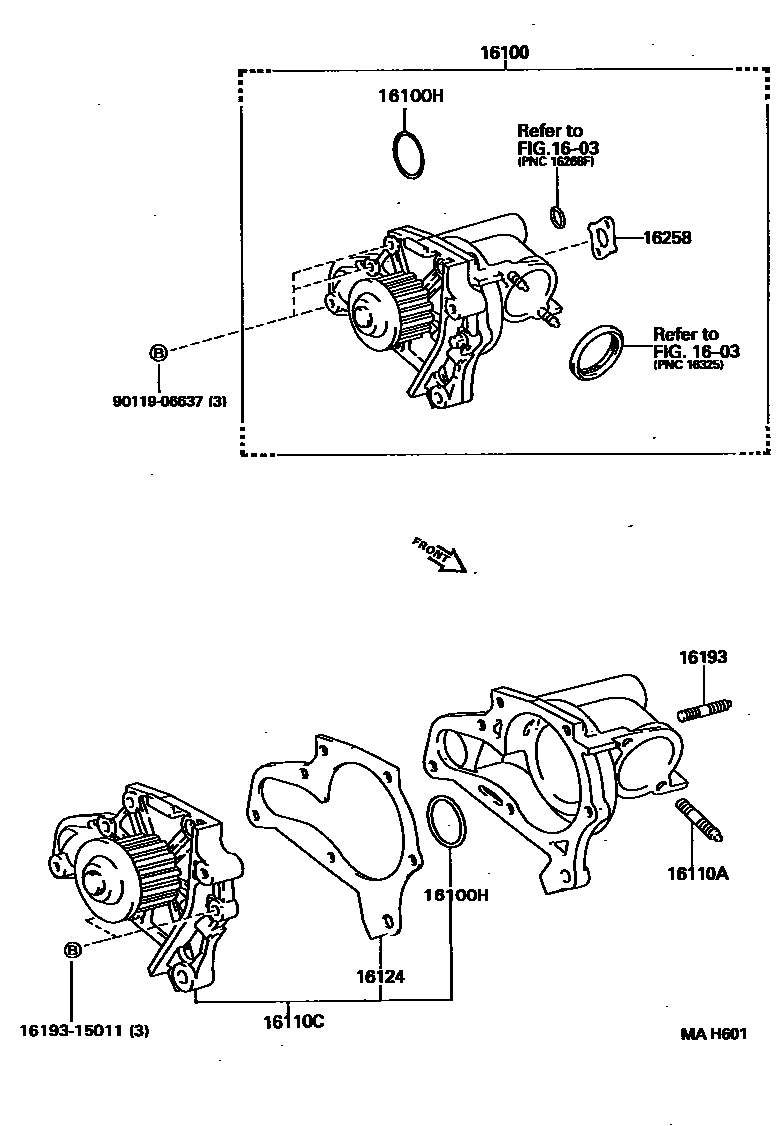

Toyota CAMRY Water Pump EPC diagram — MAH601
Water Pump — MAH601 (199007 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-69206 · 16100-69295 · 16100-69305 · 16100-69335 · 16100-79175 · 16100-79185
16100BRing pin (for water pump assembly)90253-11021
16100GStuds (for water pump assembly)90116-08270
16100HO-ring (for water pump)90301-37005
16110AStud bolts (for fixing the water outlet)16193-63010
16110CWater pump assembly without cover16110-79025 · 16110-79115
16124water pump cover gasket16124-74020 · 16124-88460
16193Studs (for water pump cover)90029-01500
16258Pad (for heater return)16258-74020 · 16258-74021 · 16258-74030
16271water pump gasket16271-64030
