Toyota CAMRY 超速档和电子控制变速器 — Figure 8410

Toyota CAMRY EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 12 PNC and OE references.

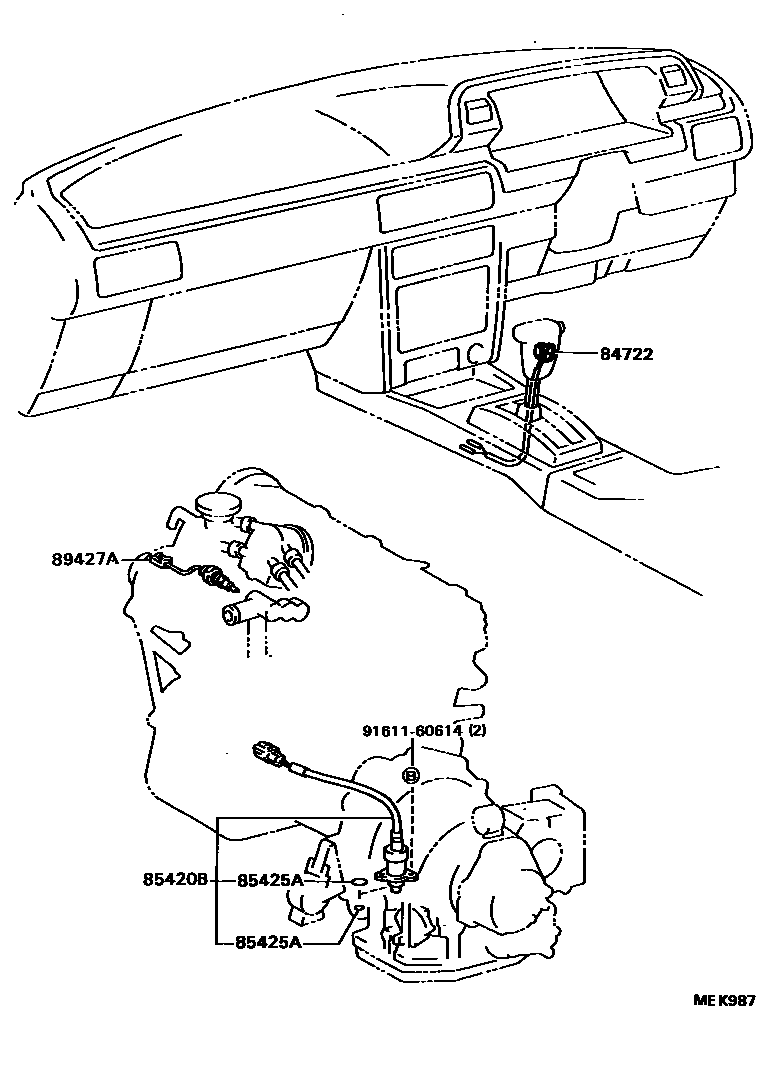

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK987
超速档和电子控制变速器 — MEK987 (198808 – 999999)

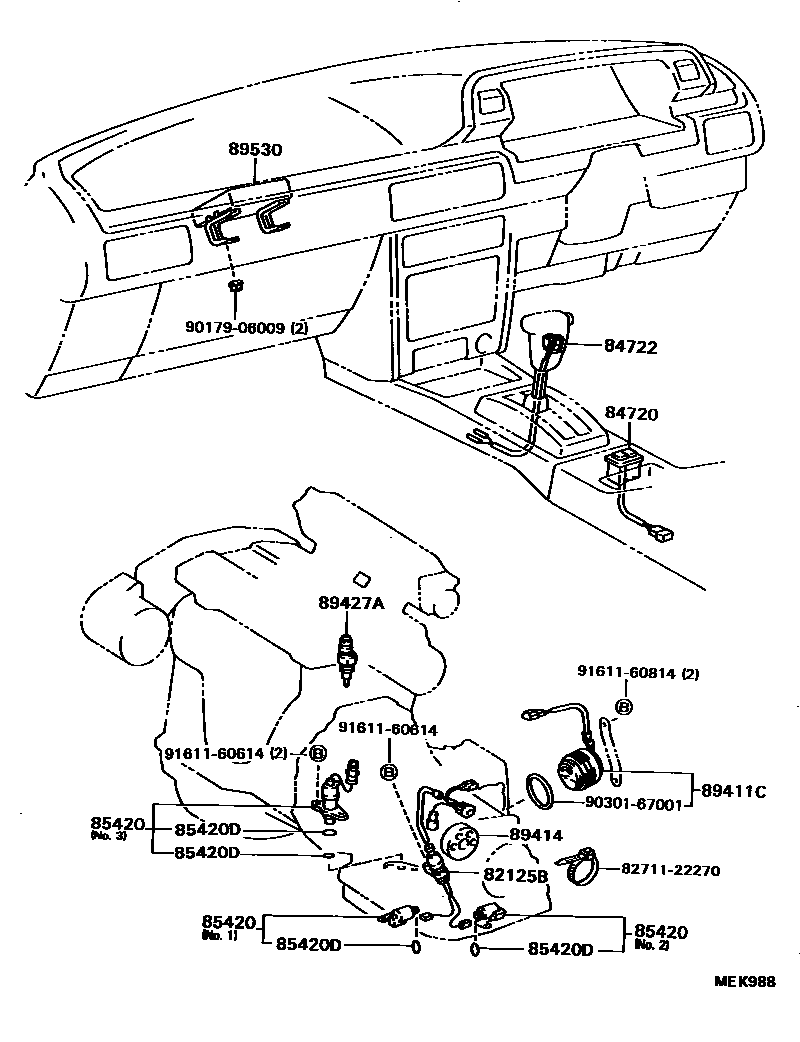

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK988
超速档和电子控制变速器 — MEK988 (198808 – 999999)

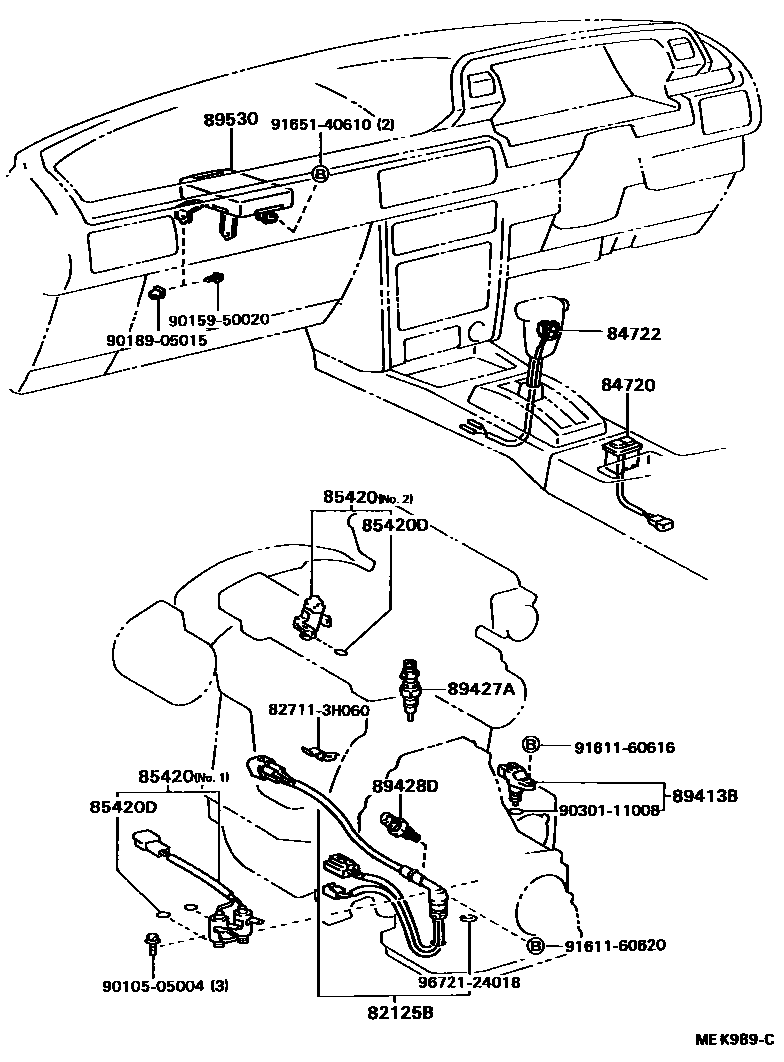

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK989C
超速档和电子控制变速器 — MEK989C (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
82125BTransmission wiring harness82125-20090 · 82125-32040
84720Mode selection switch assembly84720-32031 · 84720-32041
85420Transmission solenoid valve assembly85420-32020 · 85420-32021 · 85420-32040 · 85420-32041 · 85420-32071 · 85420-32101 · 85420-32102 · 85420-32120
85420BTransmission solenoid valve assembly85420-32081
85420DO-ring (for transmission solenoid valve)90301-06004 · 90301-06005 · 96721-19017
85425AO-ring (for overspeed solenoid valve)90301-06005 · 96721-19017
89411CSpeed sensor89411-20020 · 89411-32040
89413BTransmission speed sensor89413-32010
89414sensor rotor89414-32010
89427Atemperature switch89427-12070
89428DNo. 2 temperature switch89428-32030
89530Transmission control ECU assembly89530-32290 · 89530-32320 · 89530-32330 · 89530-32350
