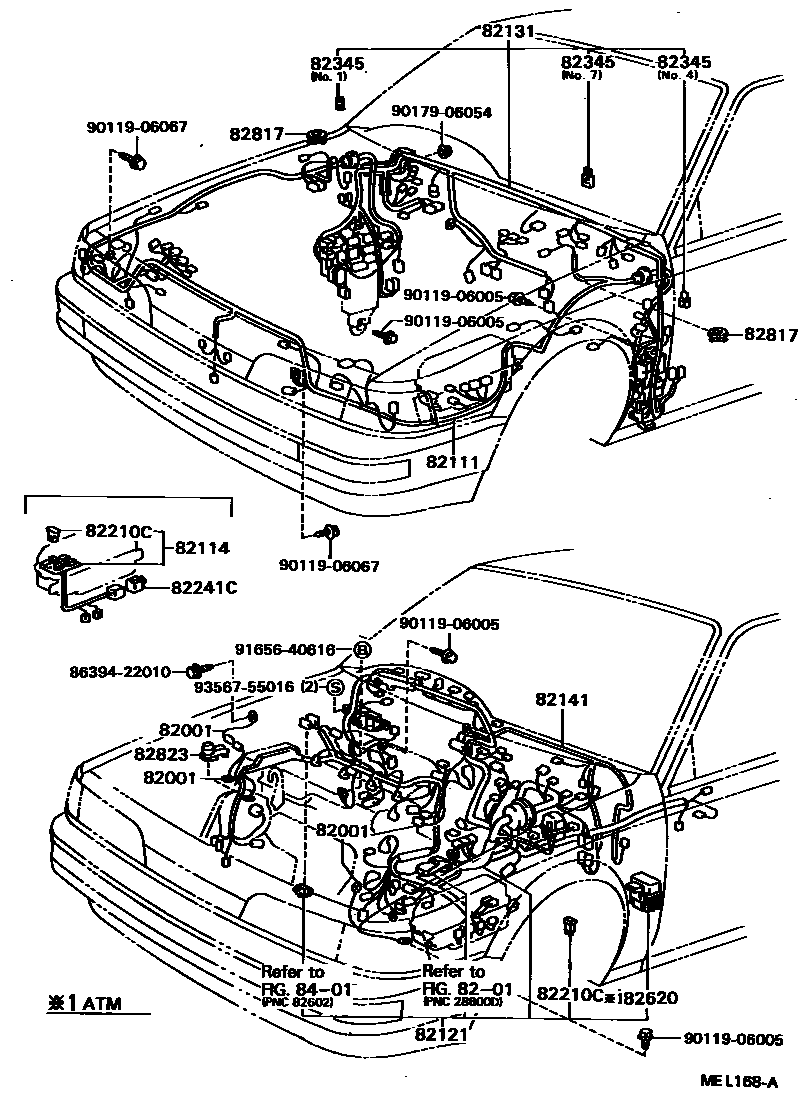

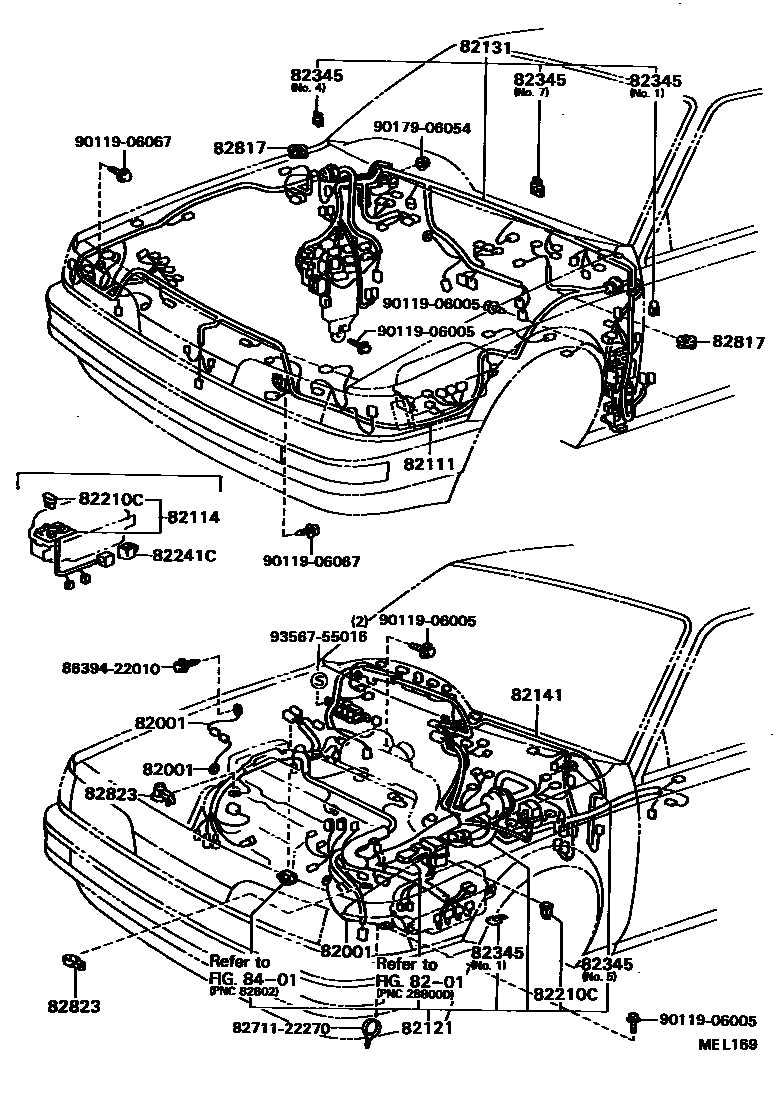

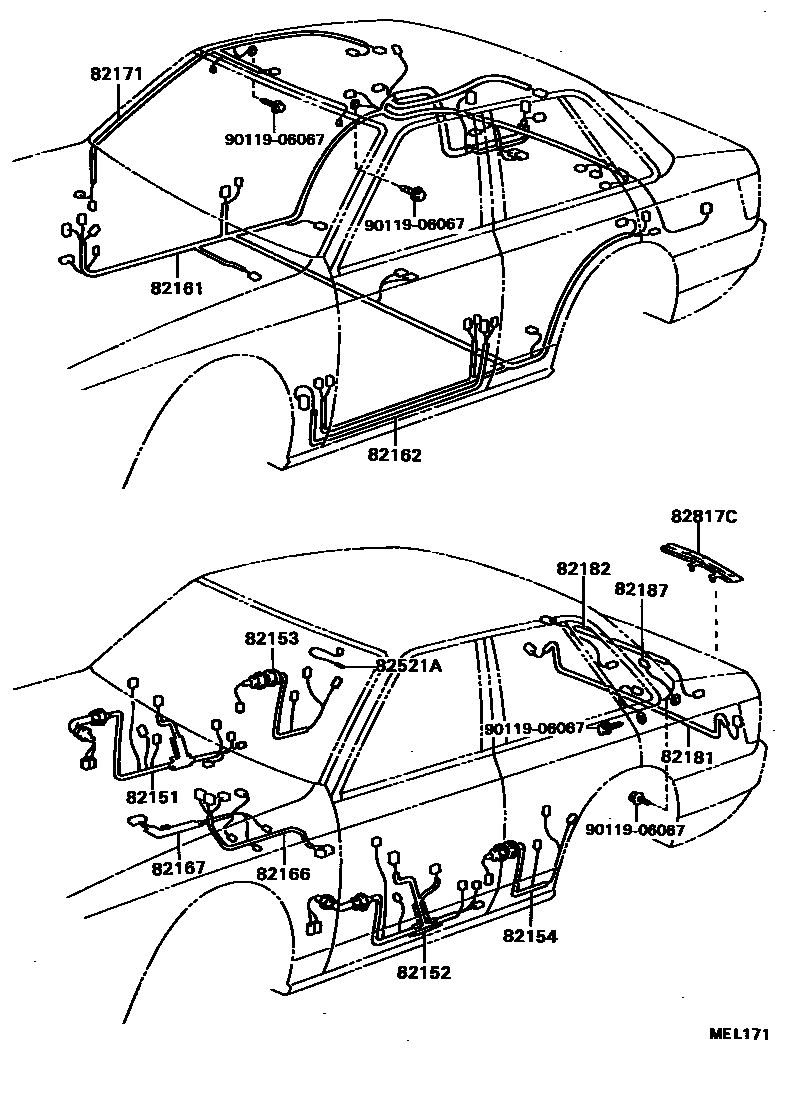

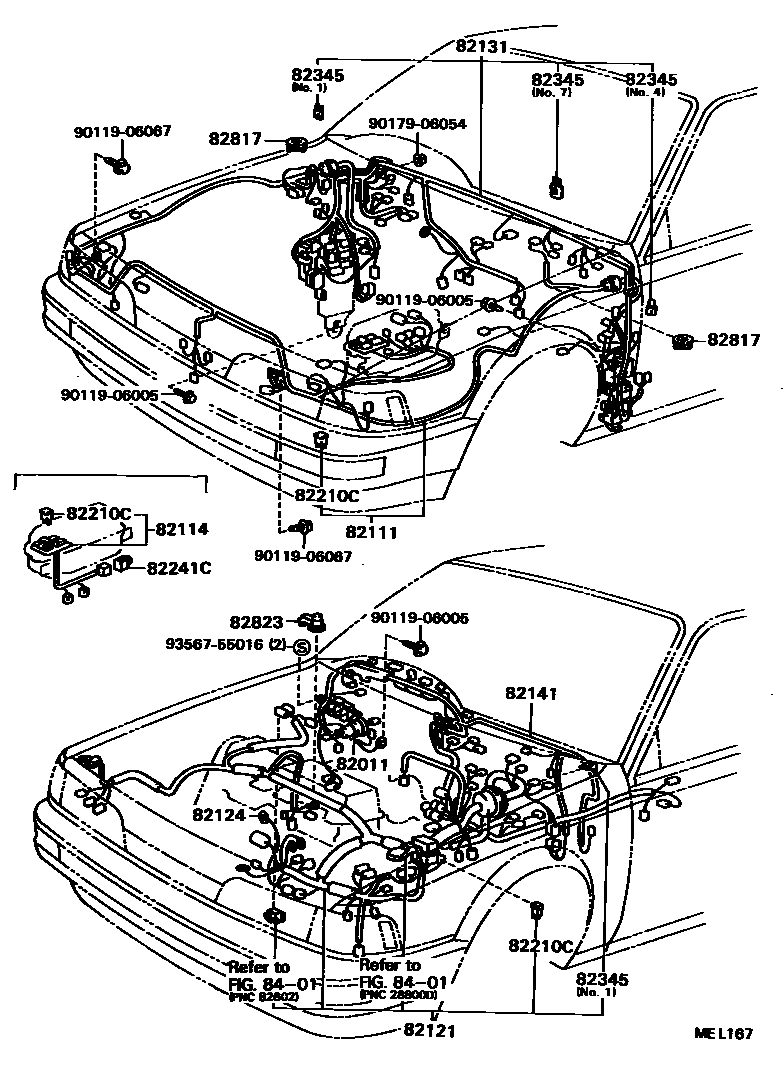

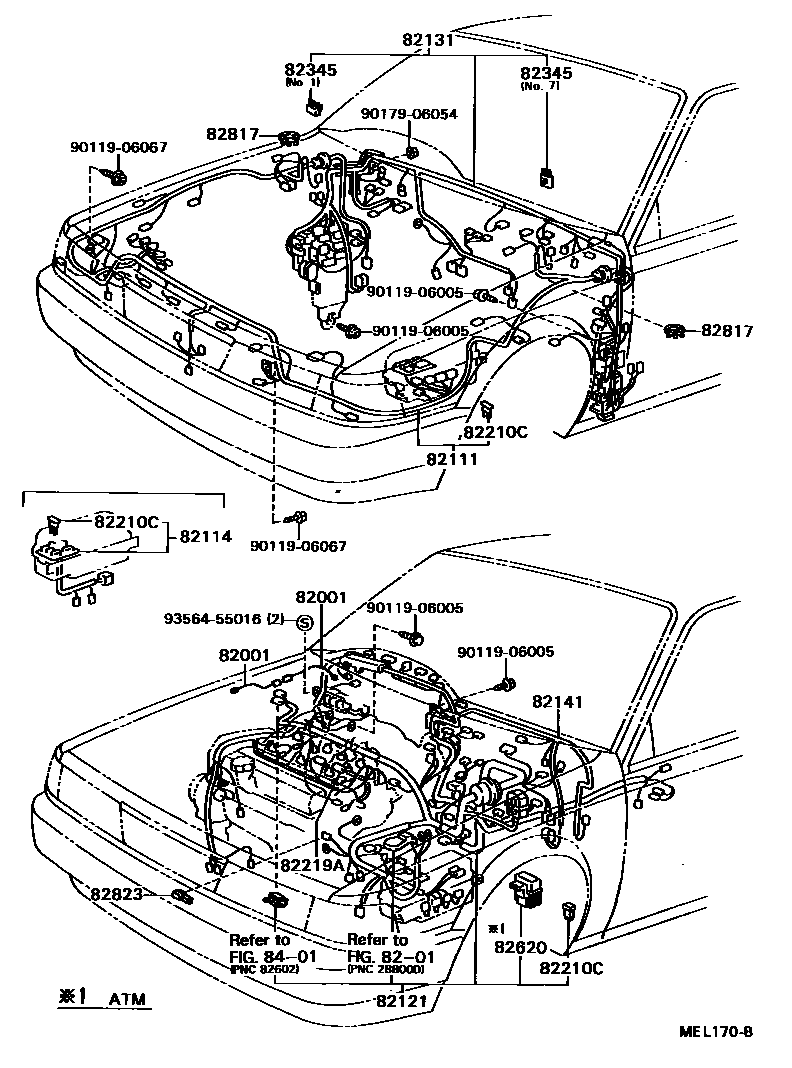

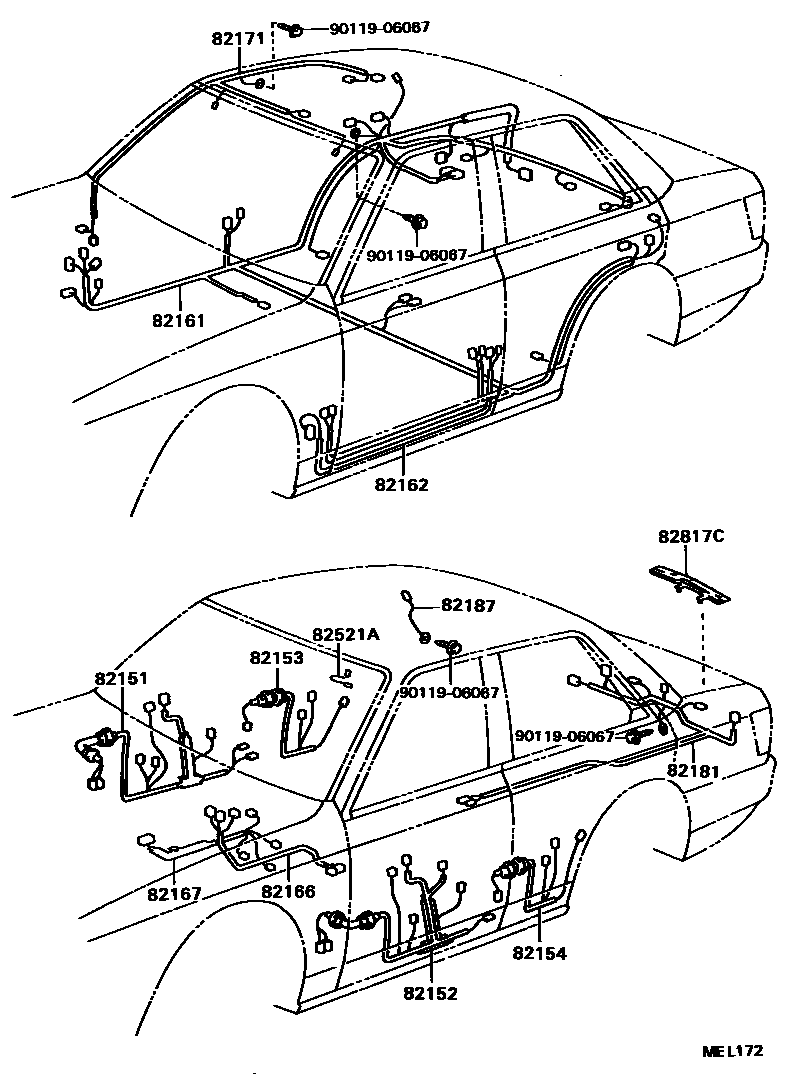

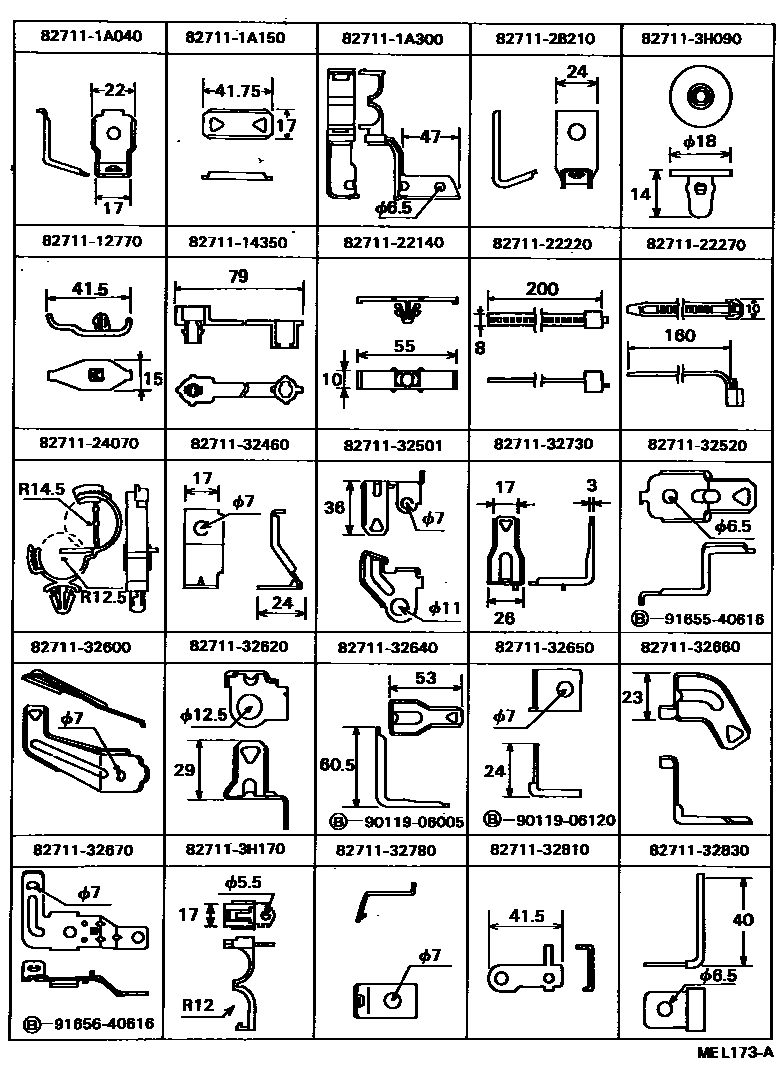

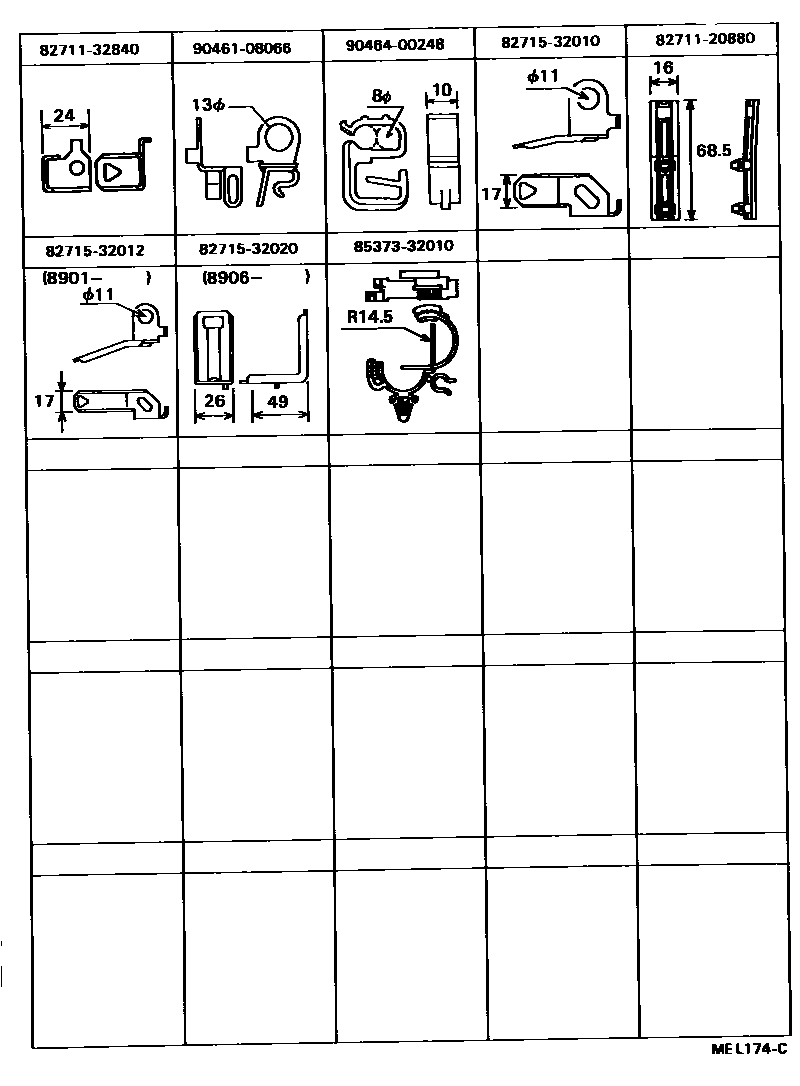

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07270 · 90980-07280 · 90980-07287 · 90980-07307 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-32280 · 82111-32281 · 82111-32282 · 82111-32430 · 82111-32440 · 82111-32441 · 82111-32442 · 82111-32450 · 82111-32451 · 82111-32452 · 82111-32460 · 82111-32461 · 82111-32462 · 82111-32470 · 82111-32471 · 82111-32480 · 82111-32481 · 82111-32510 · 82111-32511 · 82111-32512 · 82111-32520 · 82111-32540 · 82111-32550 |
| 82114 | Engine room wiring harness No. 4 | 82114-32090 · 82114-32100 · 82114-32120 |
| 82121 | Engine wiring harness | 82121-3H180 · 82121-3H181 · 82121-3H182 · 82121-3H183 · 82121-3H260 · 82121-3H261 · 82121-3H270 · 82121-3H271 · 82121-3H300 · 82121-3H301 · 82121-3H310 · 82121-3H311 · 82121-3H320 · 82121-3H321 · 82121-3H330 · 82121-3H340 · 82121-3H350 · 82121-3H360 · 82121-3H370 · 82121-3H371 · 82121-3H372 · 82121-3H390 · 82121-3H391 · 82121-3H400 · 82121-3H401 |
| 82124 | Engine No. 4 wiring harness | 82124-20010 |
| 82131 | Front panel wiring harness | 82131-3H750 · 82131-3H760 · 82131-3H761 · 82131-3H770 · 82131-3H771 · 82131-3H780 · 82131-3H790 · 82131-3H800 · 82131-3H810 · 82131-3H811 · 82131-3P010 · 82131-3P020 · 82131-3P040 · 82131-3P060 · 82131-3P061 · 82131-3P280 |
| 82141 | Dashboard wiring harness | 82141-32400 · 82141-32410 · 82141-32420 · 82141-32430 · 82141-32440 · 82141-32450 · 82141-32460 · 82141-32470 |
| 82151 | Right front door wiring harness | 82151-32610 · 82151-32620 · 82151-32630 · 82151-32640 · 82151-32650 · 82151-32660 · 82151-32670 · 82151-32680 · 82151-32690 · 82151-32700 · 82151-32710 |
| 82152 | Left front door wiring harness | 82152-32560 · 82152-32570 · 82152-32580 · 82152-32590 · 82152-32600 · 82152-32610 · 82152-32620 · 82152-32630 |
| 82153 | Rear door wiring harness No. 1 | 82153-32140 · 82153-32150 · 82153-32160 |
| 82154 | Rear door wiring harness No. 2 | 82153-32140 · 82154-32100 · 82154-32110 |
| 82161 | floor wiring harness | 82161-3H220 · 82161-3H230 · 82161-3H231 · 82161-3H240 · 82161-3H250 · 82161-3H260 · 82161-3H270 · 82161-3H280 · 82161-3H290 · 82161-3H300 · 82161-3H310 · 82161-3H311 · 82161-3H320 · 82161-3H321 · 82161-3H330 · 82161-3H340 · 82161-3H350 · 82161-3H360 · 82161-3H370 · 82161-3H380 |
| 82162 | Floor wiring harness No. 2 | 82162-32540 · 82162-32550 |
| 82166 | Armrest box wiring harness | 82166-32040 |
| 82167 | Seat No. 1 wiring harness | 82167-32040 |
| 82171 | Roof No. 1 wiring harness | 82171-32340 · 82171-32350 · 82171-32360 · 82171-32370 · 82171-32380 · 82171-32390 · 82171-32400 · 82171-32410 · 82171-32420 · 82171-32430 |
| 82181 | Luggage No. 1 wiring harness | 82181-32310 · 82181-32320 · 82181-32330 · 82181-32340 |
| 82182 | Luggage No. 2 wiring harness | 82182-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 · 82187-32040 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08253 · 90982-08254 |
| 82219A | sensor harness | 82219-32060 |
| 82241C | Relay harness | 82241-32020 |
| 82345 | diode | 82345-12050 · 82345-20060 · 82345-22051 · 82345-32020 |
| 82521A | Vanity light wiring harness | 82521-32010 |
| 82620 | Fuse box assembly | 82620-32090 · 82620-32100 · 82620-32110 |
| 82817 | No. 1 wire harness protection device | 82817-32420 |
| 82817C | No. 4 wire harness protection device | 82817-32511 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-20040 · 82823-22050 |

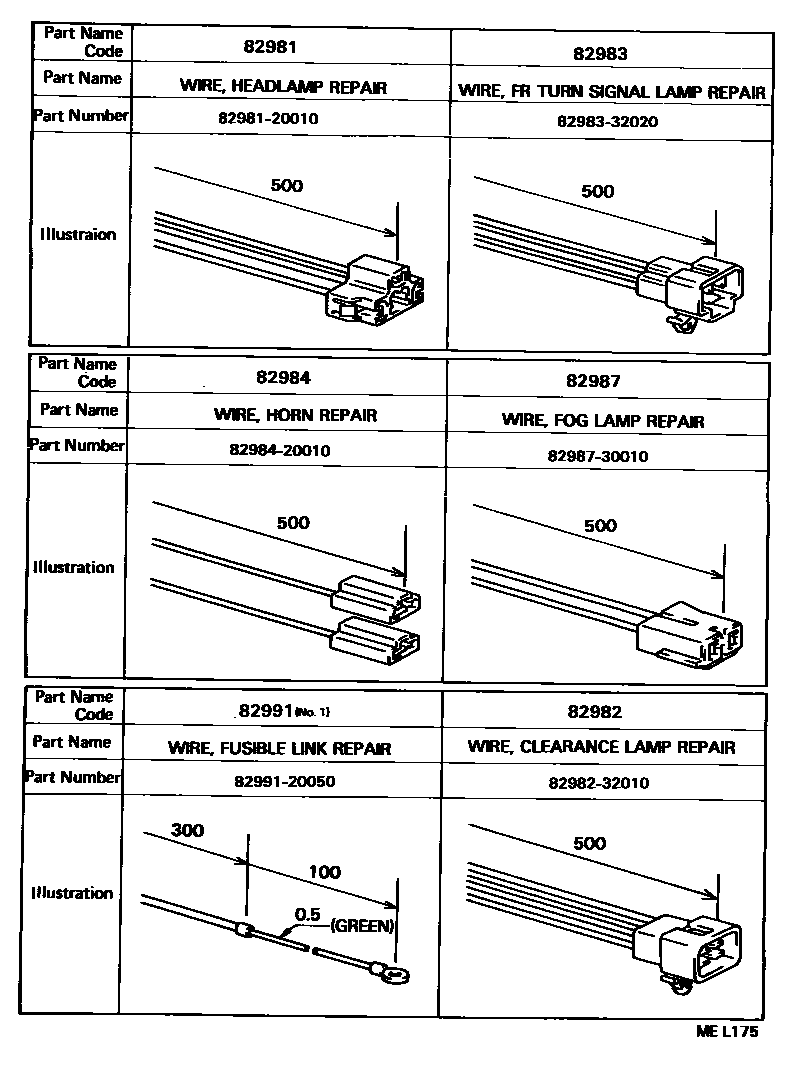

| 82981 | Headlight repair line | 82981-20010 |
| 82982 | Width light repair line | 82982-20030 · 82982-22030 · 82982-32010 |
| 82983 | Front turn signal lamp repair line | 82983-20010 · 82983-32020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82987 | Fog light repair line | 82987-30010 |

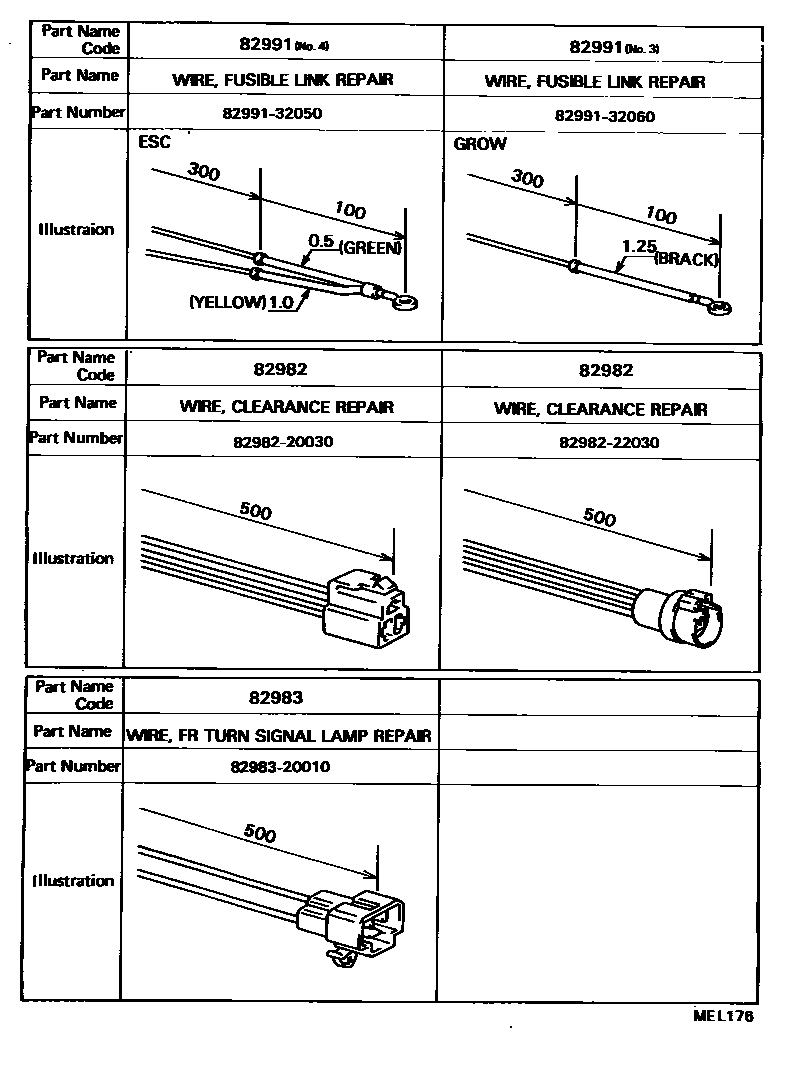

| 82991 | Fuse repair line | 82991-20050 · 82991-32050 · 82991-32060 |
