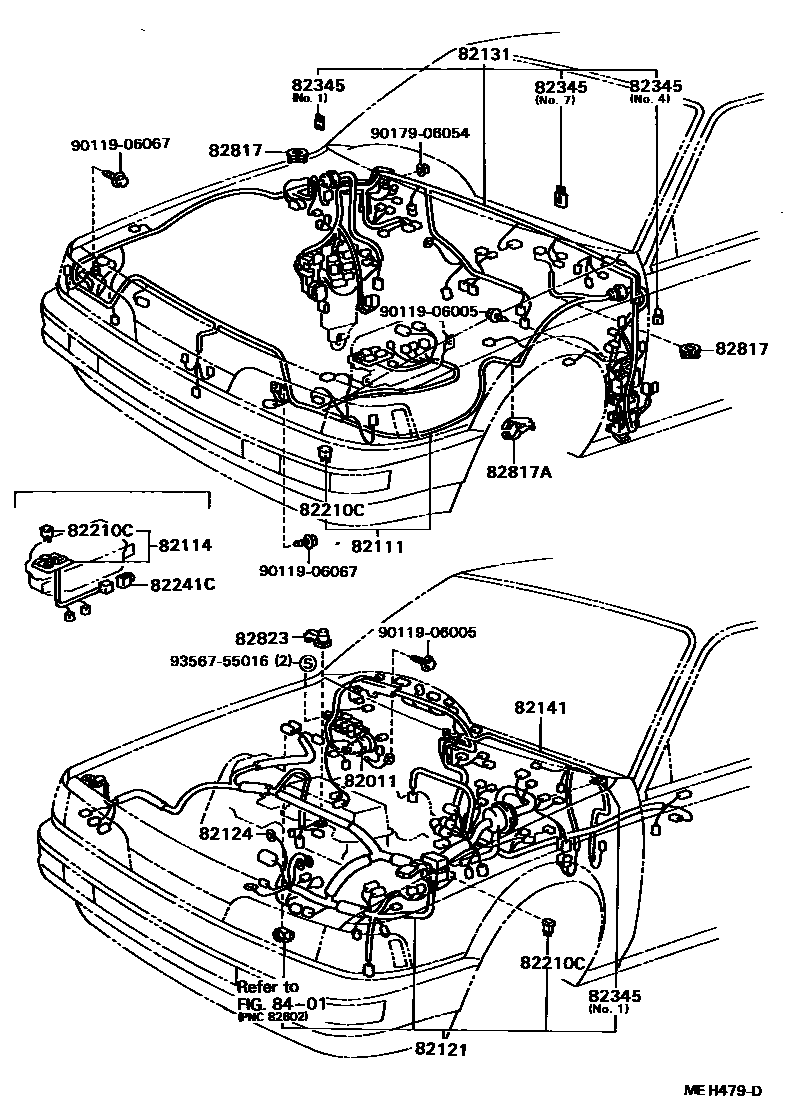

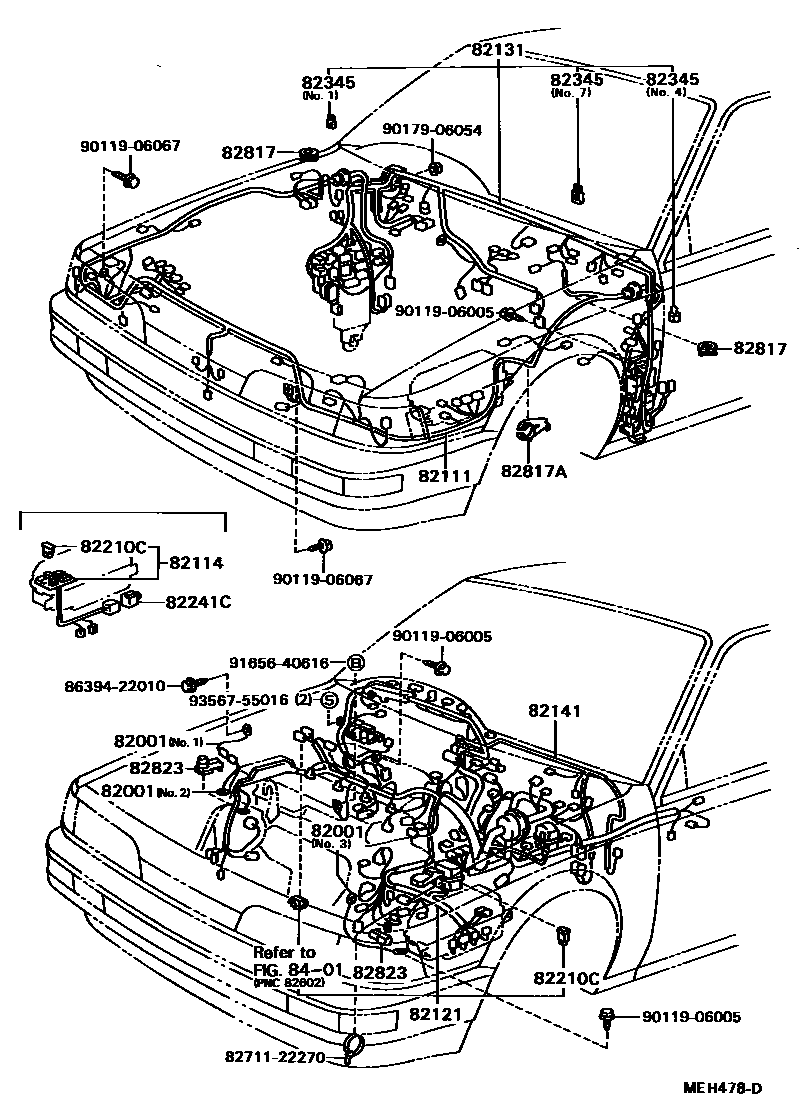

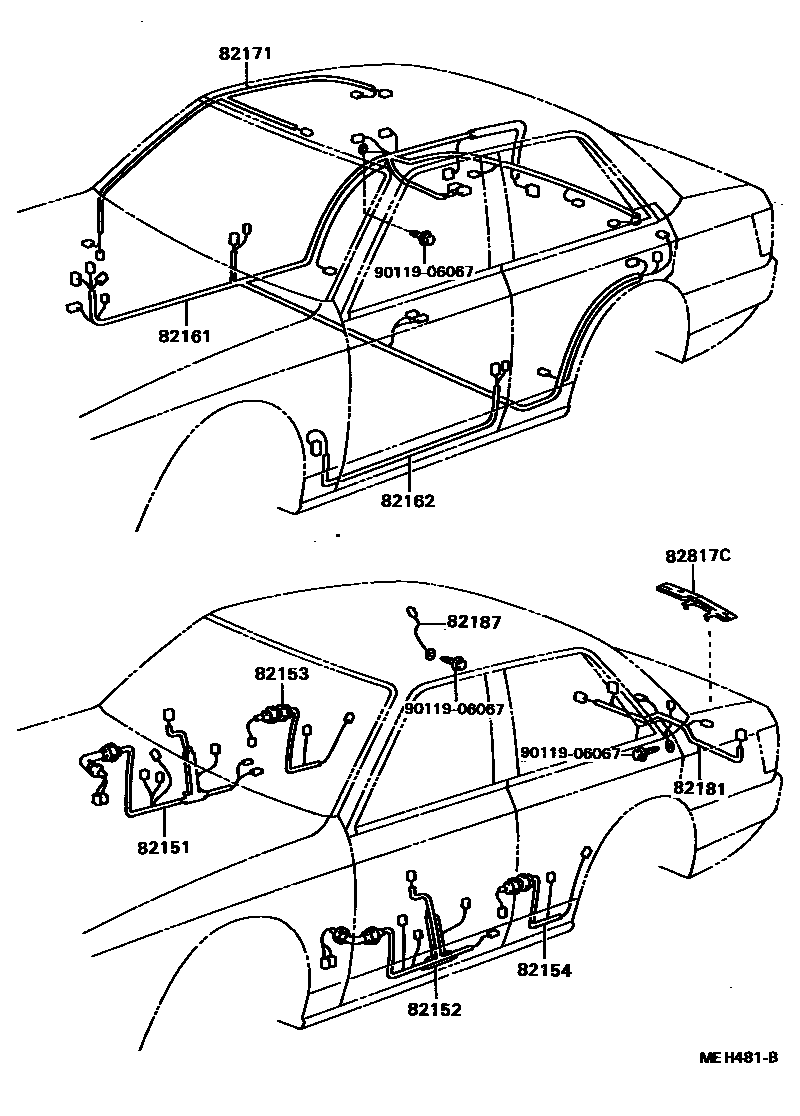

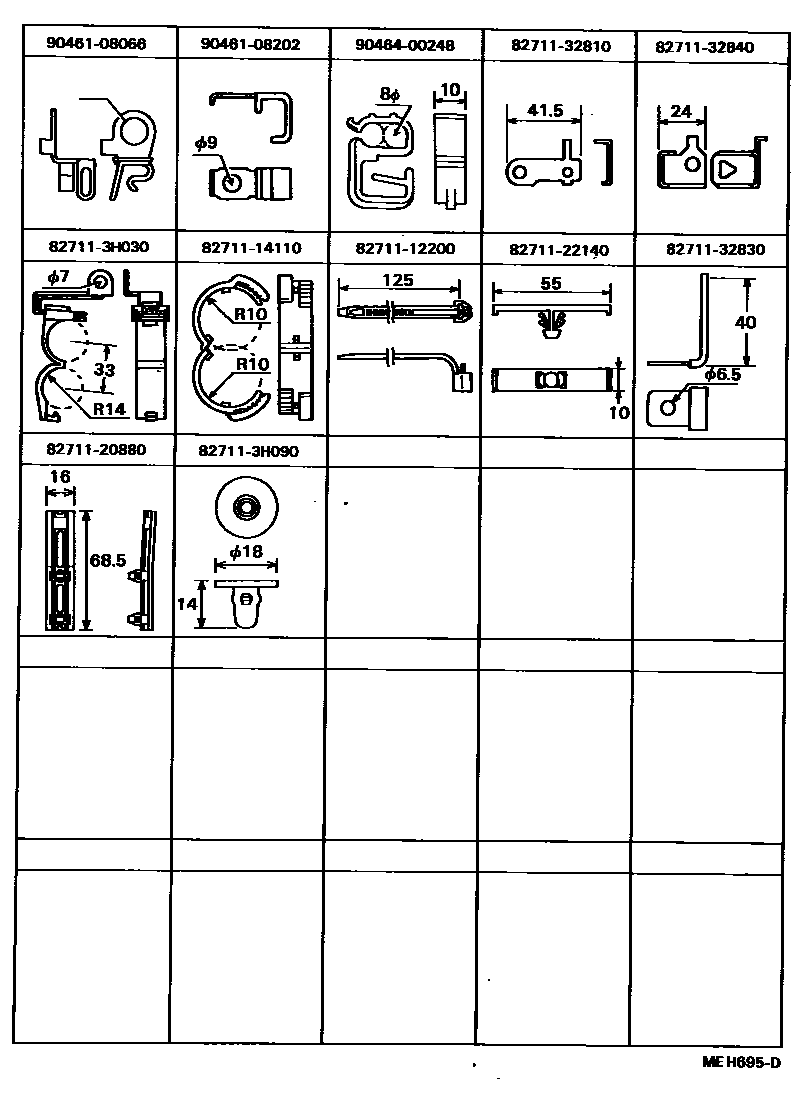

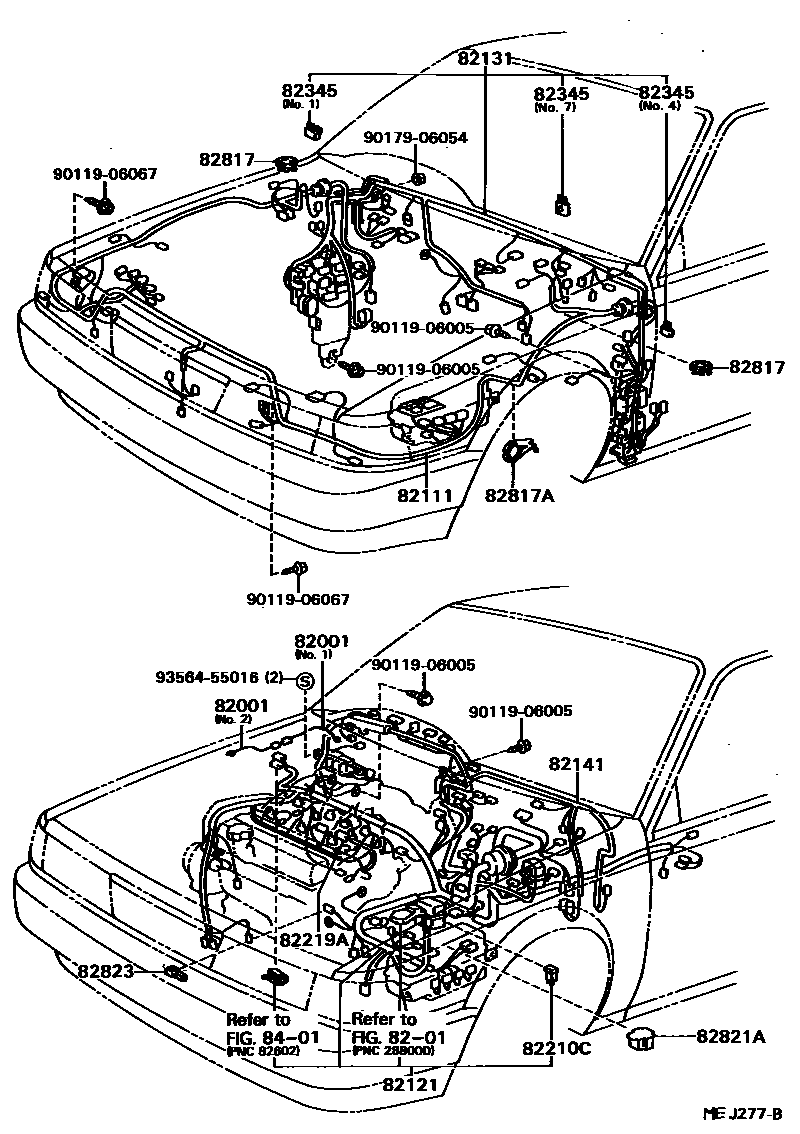

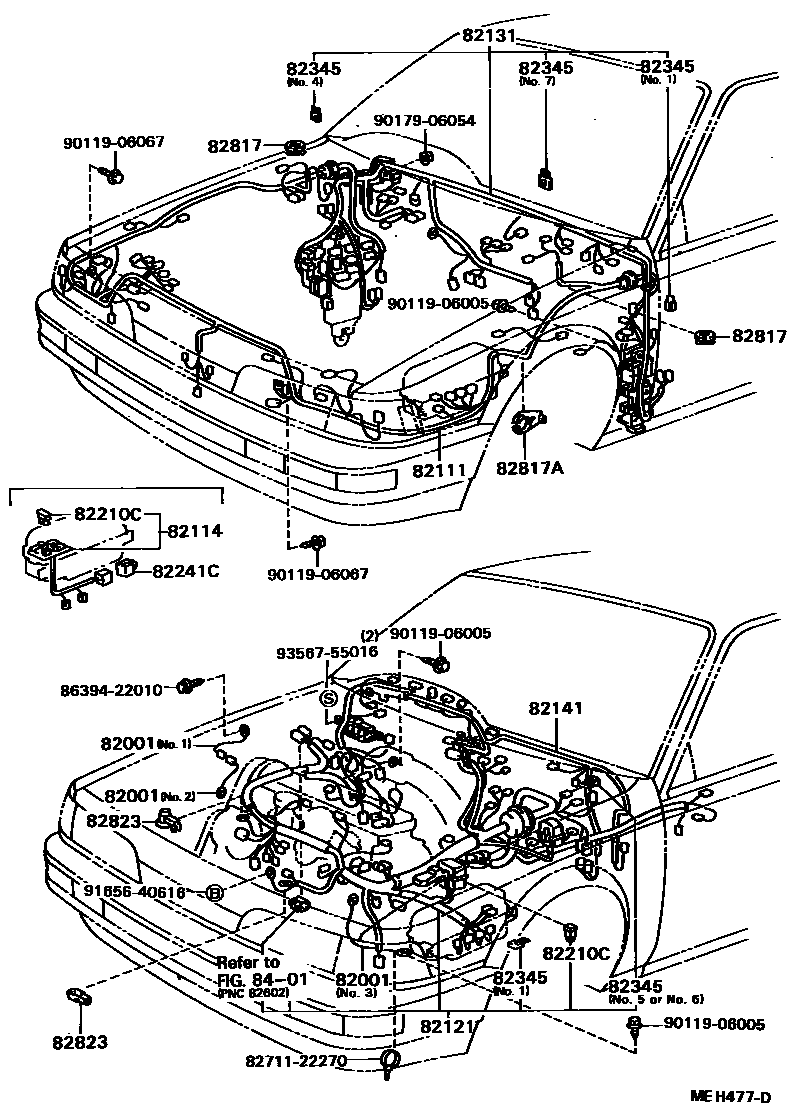

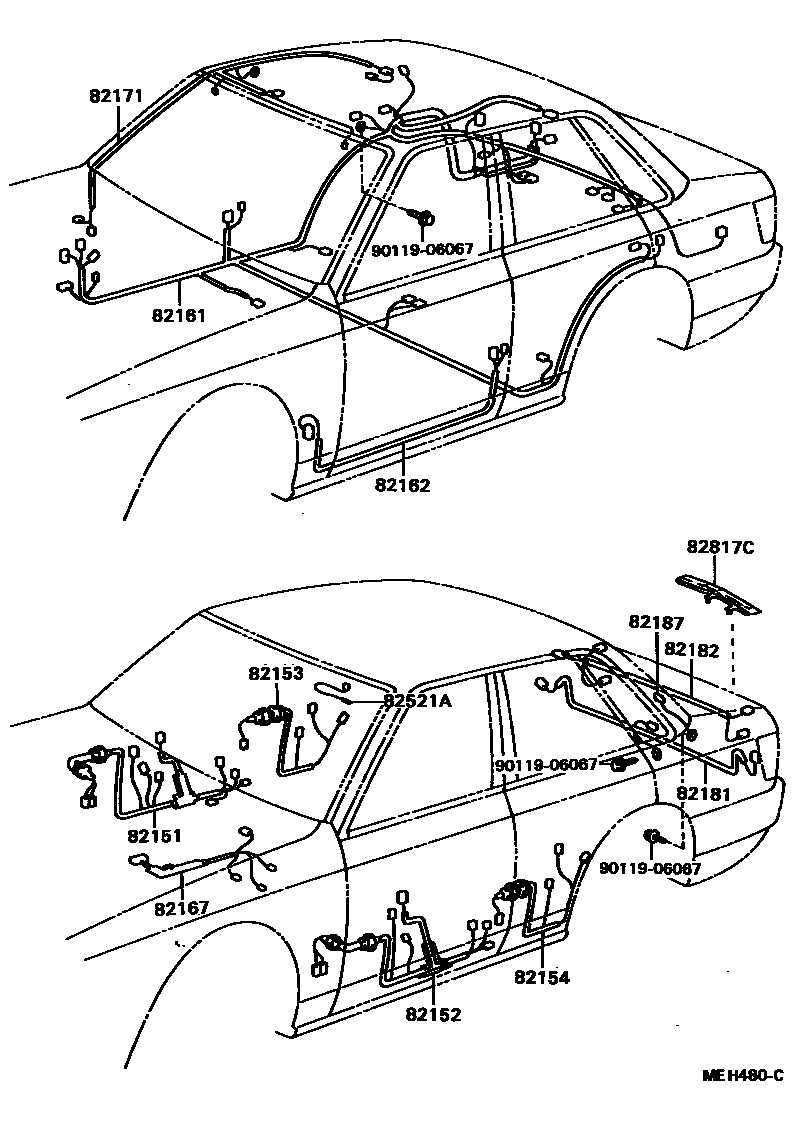

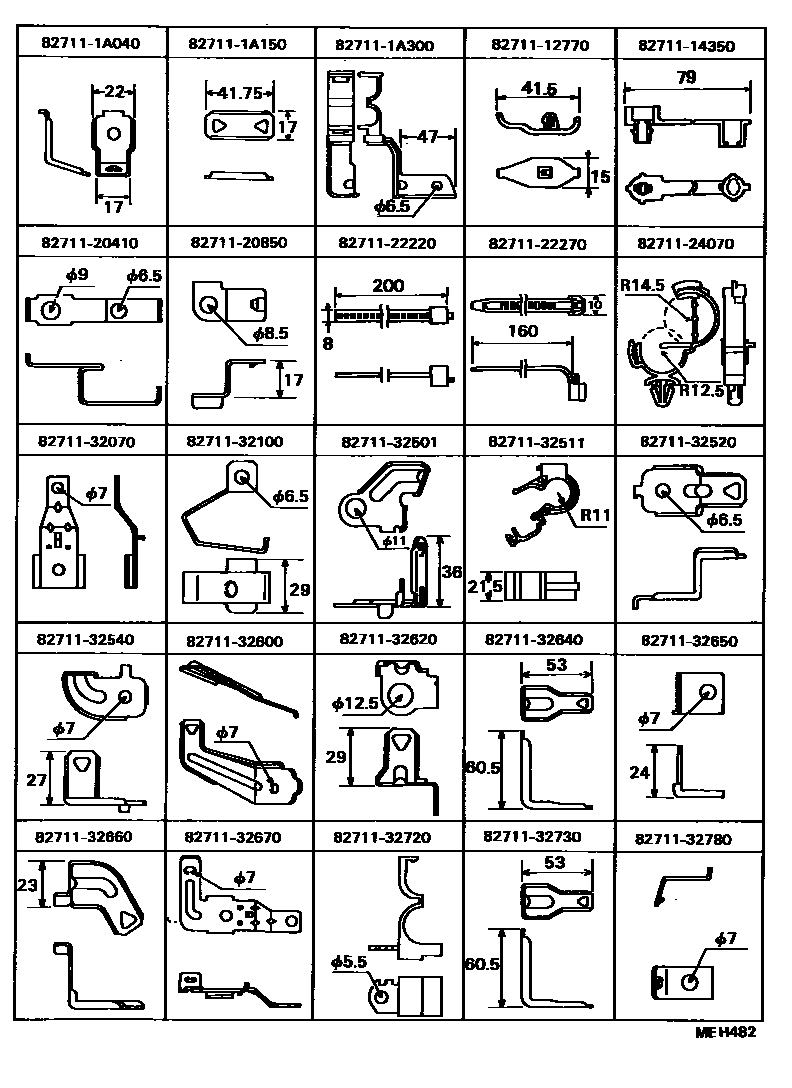

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07205 · 90980-07206 · 90980-07239 · 90980-07270 · 90980-07280 · 90980-07287 · 90980-07307 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-32030 · 82111-32031 · 82111-32040 · 82111-32041 · 82111-32050 · 82111-32051 · 82111-32052 · 82111-32060 · 82111-32061 · 82111-32070 · 82111-32071 · 82111-32170 · 82111-32171 · 82111-32180 · 82111-32181 |
| 82114 | Engine room wiring harness No. 4 | 82114-32030 · 82114-32050 |
| 82121 | Engine wiring harness | 82121-32330 · 82121-32580 · 82121-32581 · 82121-32590 · 82121-32591 · 82121-32592 · 82121-32600 · 82121-32601 · 82121-32602 · 82121-32610 · 82121-32611 · 82121-32612 · 82121-32613 · 82121-32620 · 82121-32621 · 82121-32622 · 82121-32630 · 82121-32631 · 82121-32632 · 82121-32640 · 82121-32650 · 82121-32840 |
| 82124 | Engine No. 4 wiring harness | 82124-12030 |
| 82131 | Front panel wiring harness | 82131-3H130 · 82131-3H131 · 82131-3H140 · 82131-3H141 · 82131-3H150 · 82131-3H151 · 82131-3H160 · 82131-3H161 · 82131-3H170 · 82131-3H171 · 82131-3H330 · 82131-3H331 · 82131-3H430 · 82131-3H820 |
| 82141 | Dashboard wiring harness | 82141-32010 · 82141-32011 · 82141-32020 · 82141-32021 · 82141-32030 · 82141-32031 · 82141-32040 · 82141-32050 · 82141-32060 · 82141-32061 · 82141-32180 · 82141-32190 |
| 82151 | Right front door wiring harness | 82151-32200 · 82151-32210 · 82151-32230 · 82151-32340 · 82151-32350 · 82151-32360 · 82151-32370 · 82151-32380 · 82151-32390 · 82151-32400 · 82151-32410 · 82151-32500 |
| 82152 | Left front door wiring harness | 82152-32190 · 82152-32200 · 82152-32220 · 82152-32330 · 82152-32340 · 82152-32350 · 82152-32360 · 82152-32370 |
| 82153 | Rear door wiring harness No. 1 | 82153-32070 · 82153-32100 |
| 82154 | Rear door wiring harness No. 2 | 82153-32070 · 82154-32090 |
| 82161 | floor wiring harness | 82161-32090 · 82161-32100 · 82161-32450 · 82161-32460 · 82161-32470 · 82161-32510 · 82161-32520 · 82161-32530 · 82161-32540 · 82161-32570 · 82161-32580 · 82161-32590 · 82161-32600 · 82161-32610 · 82161-32620 |
| 82162 | Floor wiring harness No. 2 | 82162-32060 · 82162-32420 |
| 82167 | Seat No. 1 wiring harness | 82167-32020 |
| 82171 | Roof No. 1 wiring harness | 82171-32040 · 82171-32050 · 82171-32060 · 82171-32130 · 82171-32140 · 82171-32150 · 82171-32160 |
| 82181 | Luggage No. 1 wiring harness | 82181-32030 · 82181-32060 · 82181-32210 · 82181-32240 |
| 82182 | Luggage No. 2 wiring harness | 82182-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 · 82187-32040 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08246 |
| 82219A | sensor harness | 82219-32060 |
| 82241C | Relay harness | 82241-32020 |
| 82345 | diode | 82345-12050 · 82345-20060 · 82345-22051 · 82345-32010 · 82345-32020 |
| 82521A | Vanity light wiring harness | 82521-32010 |
| 82817 | No. 1 wire harness protection device | 82817-32420 |
| 82817A | No. 2 wire harness protection device | 82817-32310 |
| 82817C | No. 4 wire harness protection device | 82817-32510 · 82817-32511 |
| 82821A | Connector cover | 82821-32080 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-20040 · 82823-22050 |

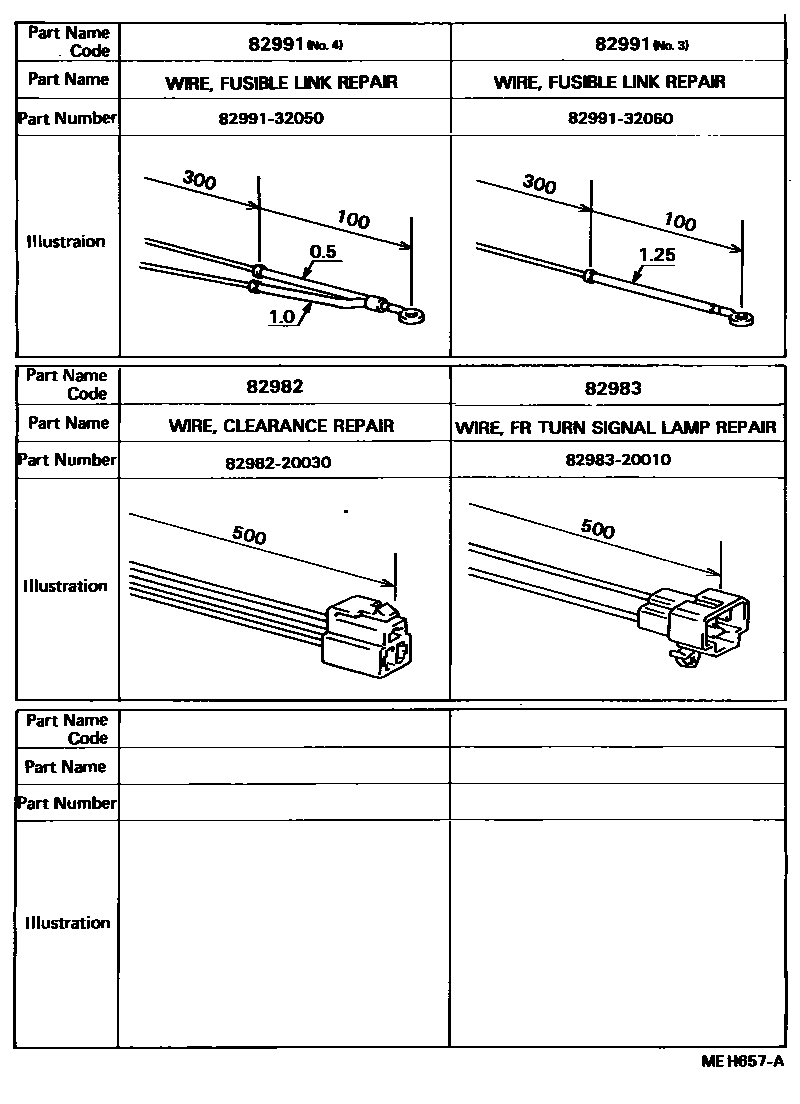

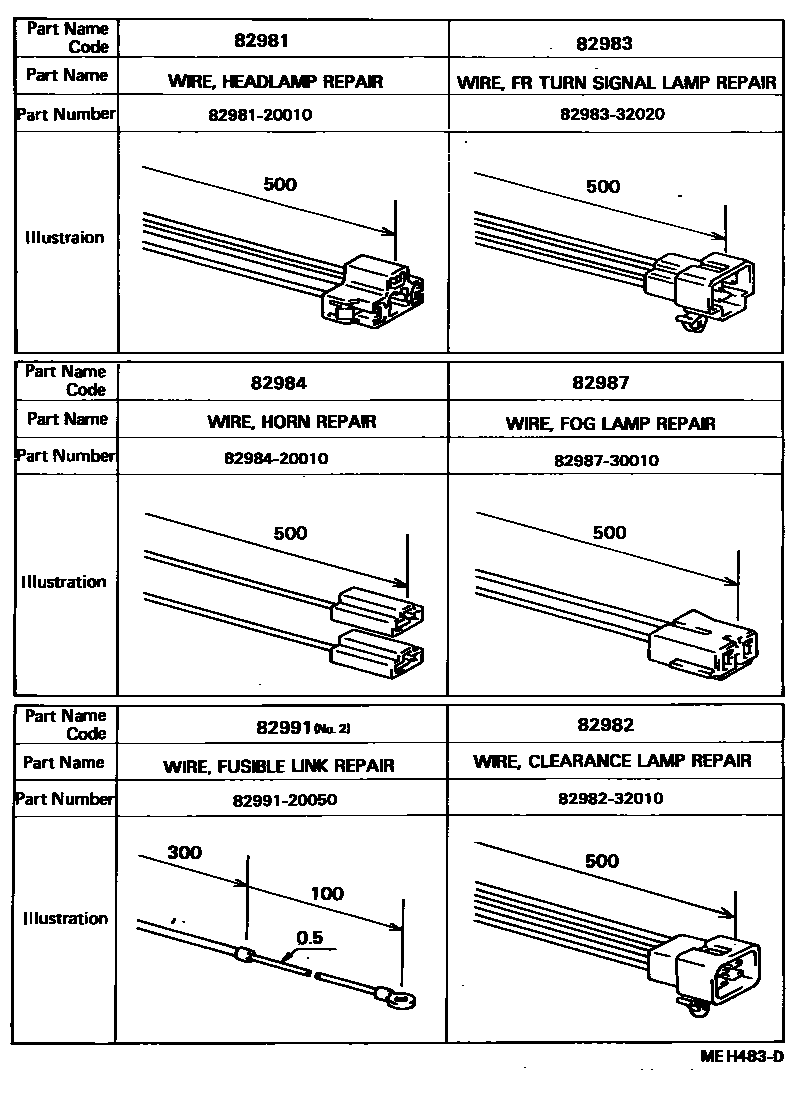

| 82981 | Headlight repair line | 82981-20010 |
| 82982 | Width light repair line | 82982-20030 · 82982-32010 |
| 82983 | Front turn signal lamp repair line | 82983-20010 · 82983-32020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82987 | Fog light repair line | 82987-30010 |
| 82991 | Fuse repair line | 82991-20050 · 82991-32050 · 82991-32060 |
