Toyota CAMRY 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota CAMRY EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 3 images and 15 PNC and OE references.

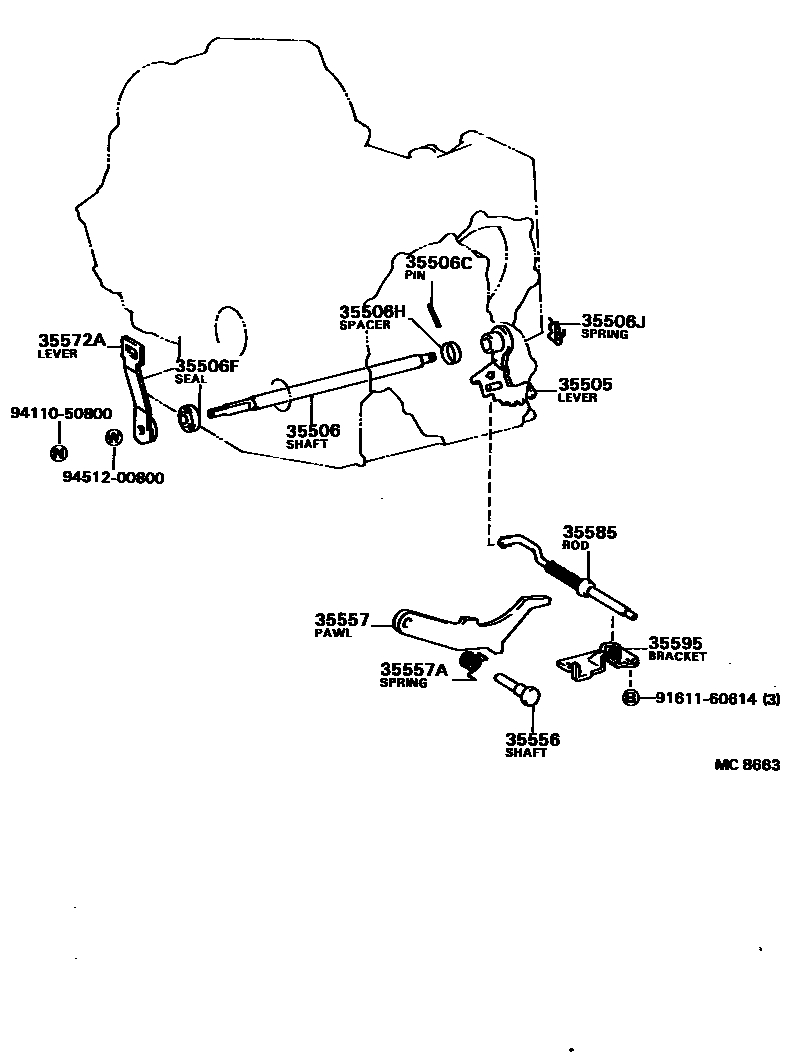

Toyota CAMRY 节气阀连杆和阀杆(ATM) EPC diagram — MC8663
节气阀连杆和阀杆(ATM) — MC8663 (198604 – 999999)

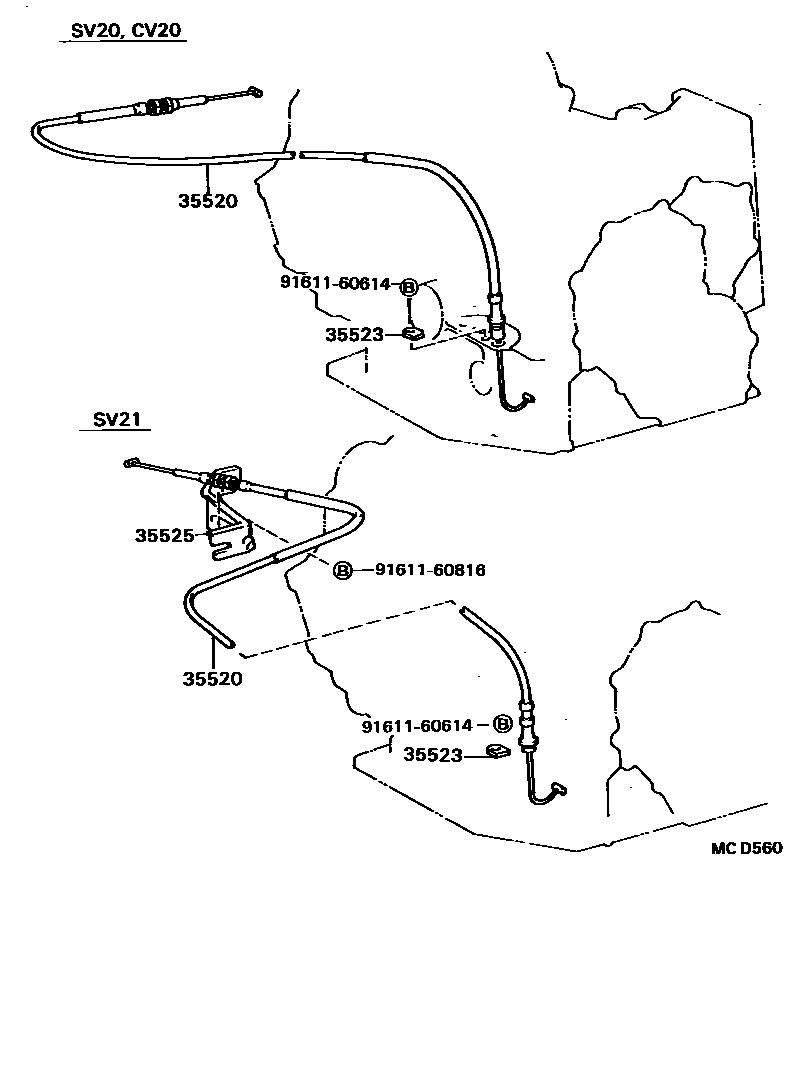

Toyota CAMRY 节气阀连杆和阀杆(ATM) EPC diagram — MCD560
节气阀连杆和阀杆(ATM) — MCD560 (198608 – 999999)
Toyota CAMRY 节气阀连杆和阀杆(ATM) EPC diagram — MCE188
节气阀连杆和阀杆(ATM) — MCE188 (198604 – 999999)

PNC and OE references

PNCPart nameOE numbers
35505Manual valve stem sub-assembly35505-20010 · 35505-32011
35506Manual valve stem shaft sub-assembly35561-32010
35506CSlotted spring pin (for manual valve stem shaft)90254-04011
35506FOil seal (for manual valve stem shaft)90311-12002
35506HSpacer (for manual valve stem shaft)90560-20006
35506JStop spring (for manual valve stem shaft)90524-09001
35520Throttle valve cable assembly35520-12100 · 35520-20161 · 35520-20180 · 35520-32010 · 35520-32050
35523Throttle valve cable clamp35523-32010
35525Throttle valve cable bracket35525-20100 · 35525-32030 · 35525-32040
35556Parking lock pawl shaft35556-32010
35557Parking pawl35557-32020
35557ATorsion spring (for parking pawl)90508-26047
35572Atransmission control lever35572-32020
35585Parking lock lever35501-32010
35595Parking lock pawl bracket35595-32010
