Toyota CAMRY 阀体和滤油网(ATM) — Figure 3512

Toyota CAMRY EPC diagram 3512, 阀体和滤油网(ATM), with 8 images and 132 PNC and OE references.

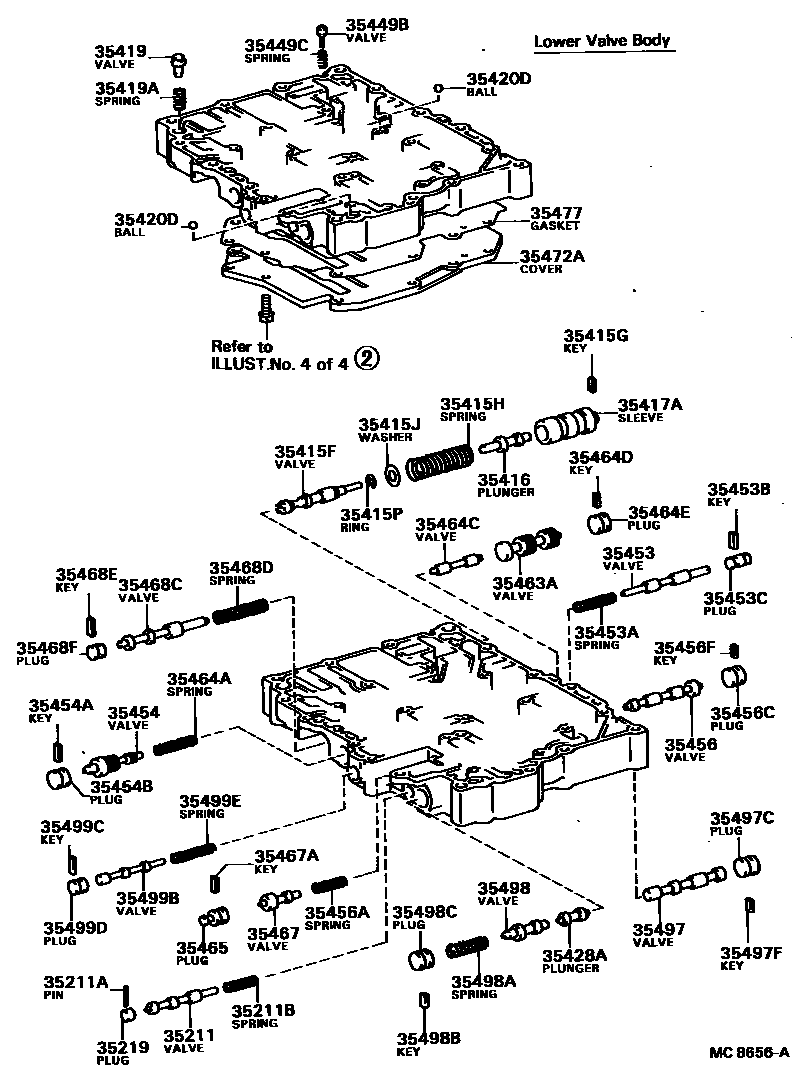

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MC8656A
阀体和滤油网(ATM) — MC8656A (198608 – 999999)

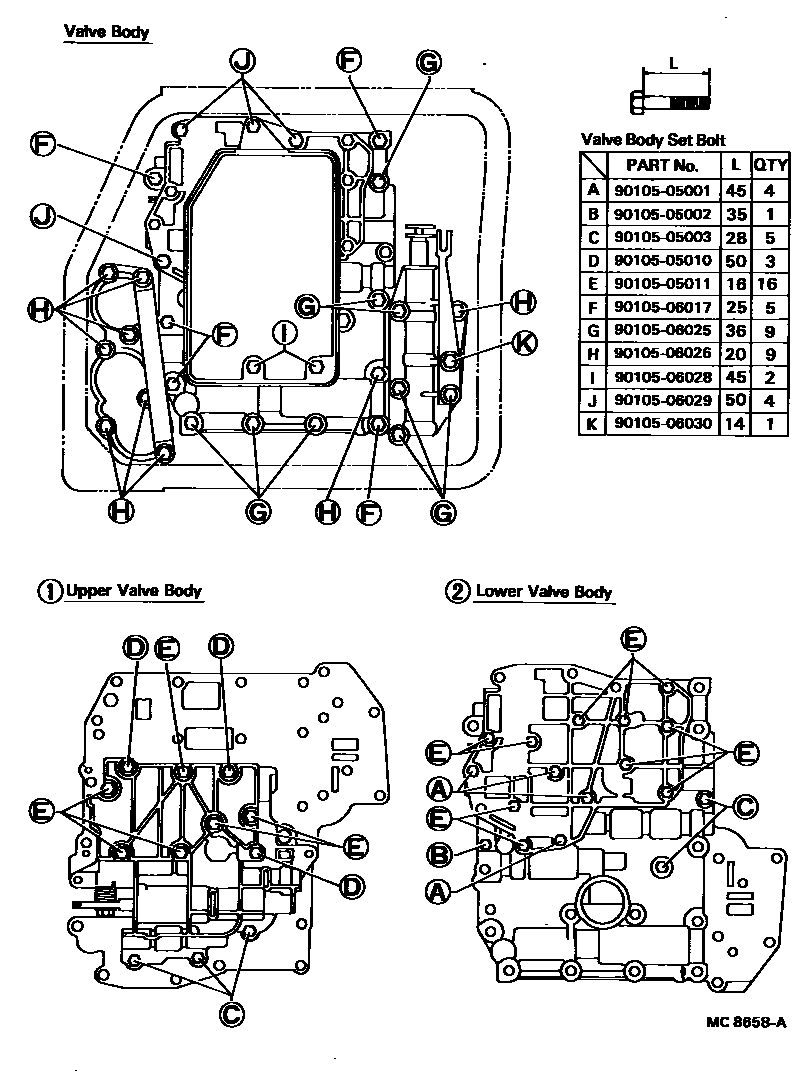

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MC8658A
阀体和滤油网(ATM) — MC8658A (198608 – 999999)

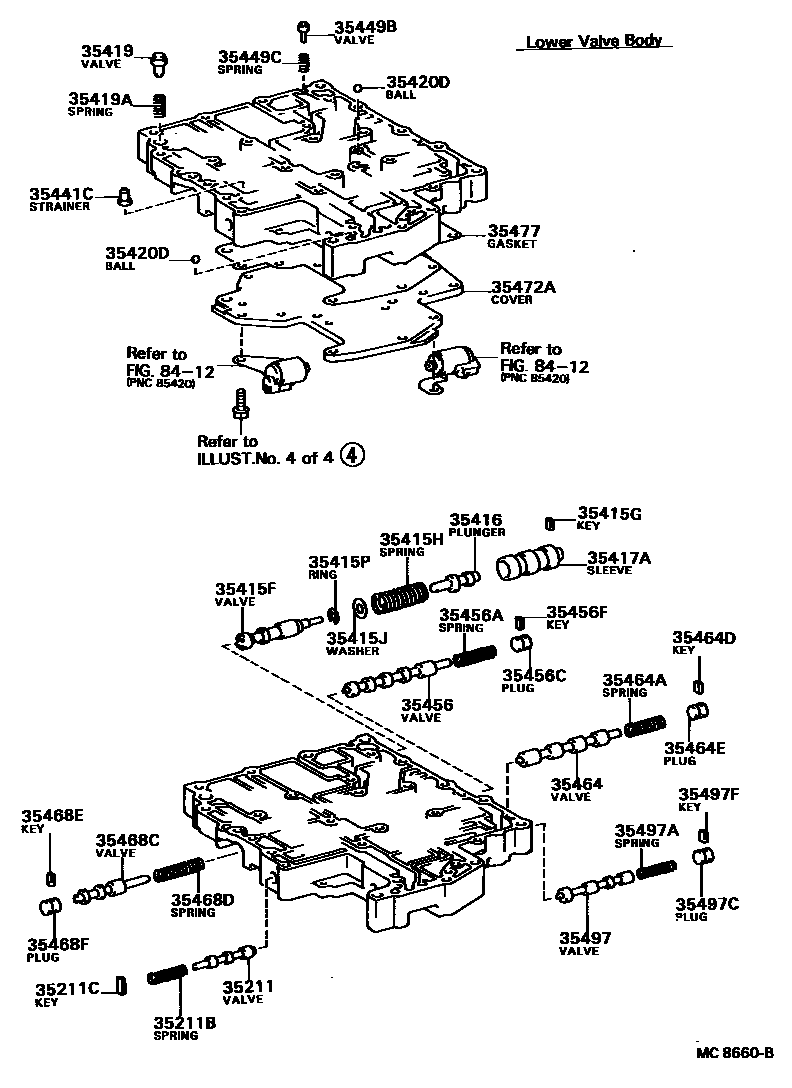

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MC8660B
阀体和滤油网(ATM) — MC8660B (198608 – 999999)

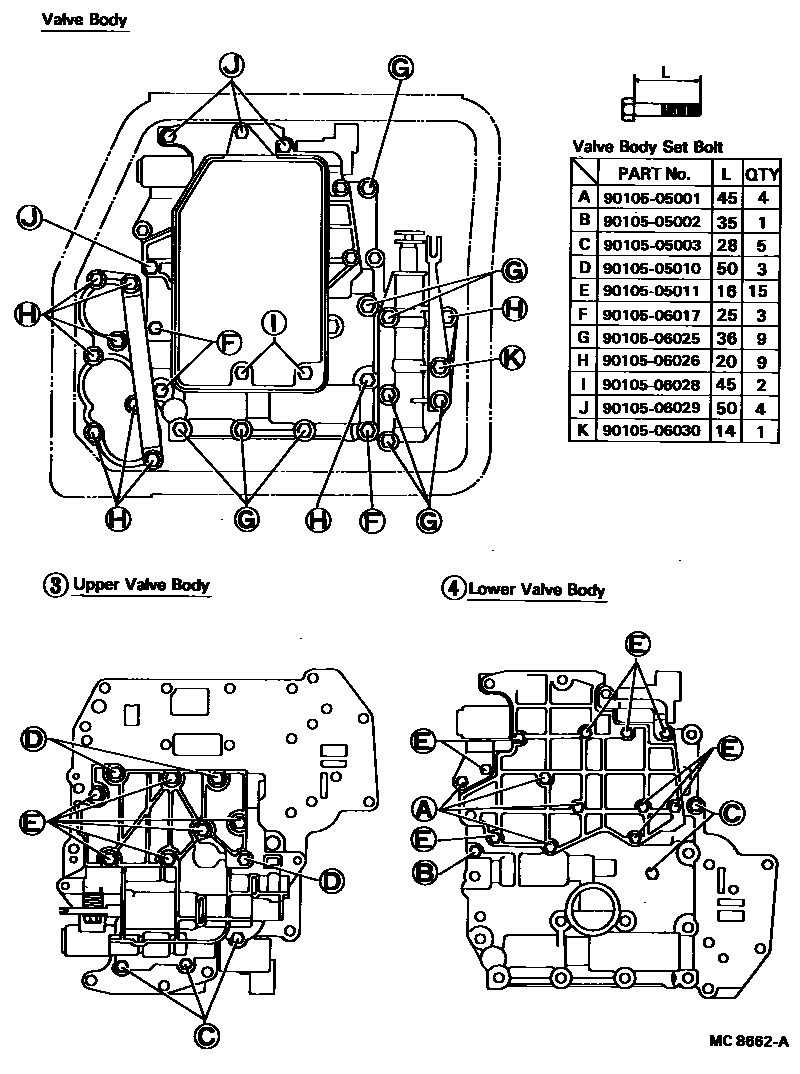

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MC8662A
阀体和滤油网(ATM) — MC8662A (198608 – 999999)

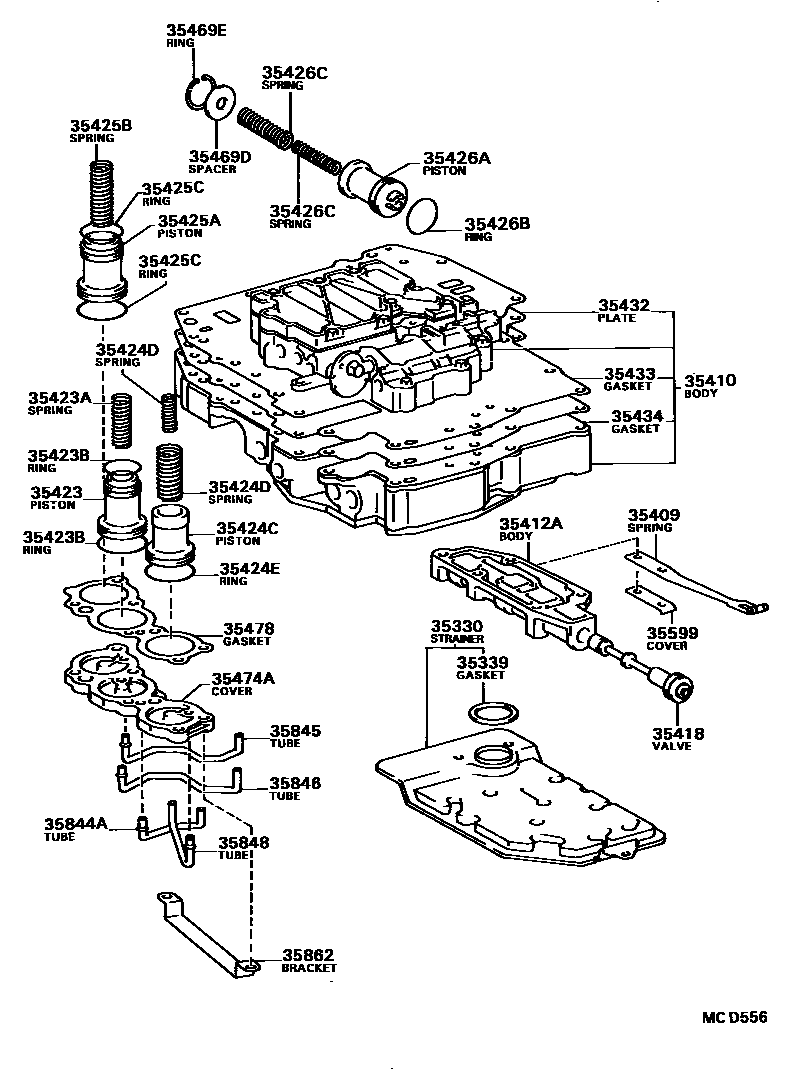

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCD556
阀体和滤油网(ATM) — MCD556 (198608 – 999999)

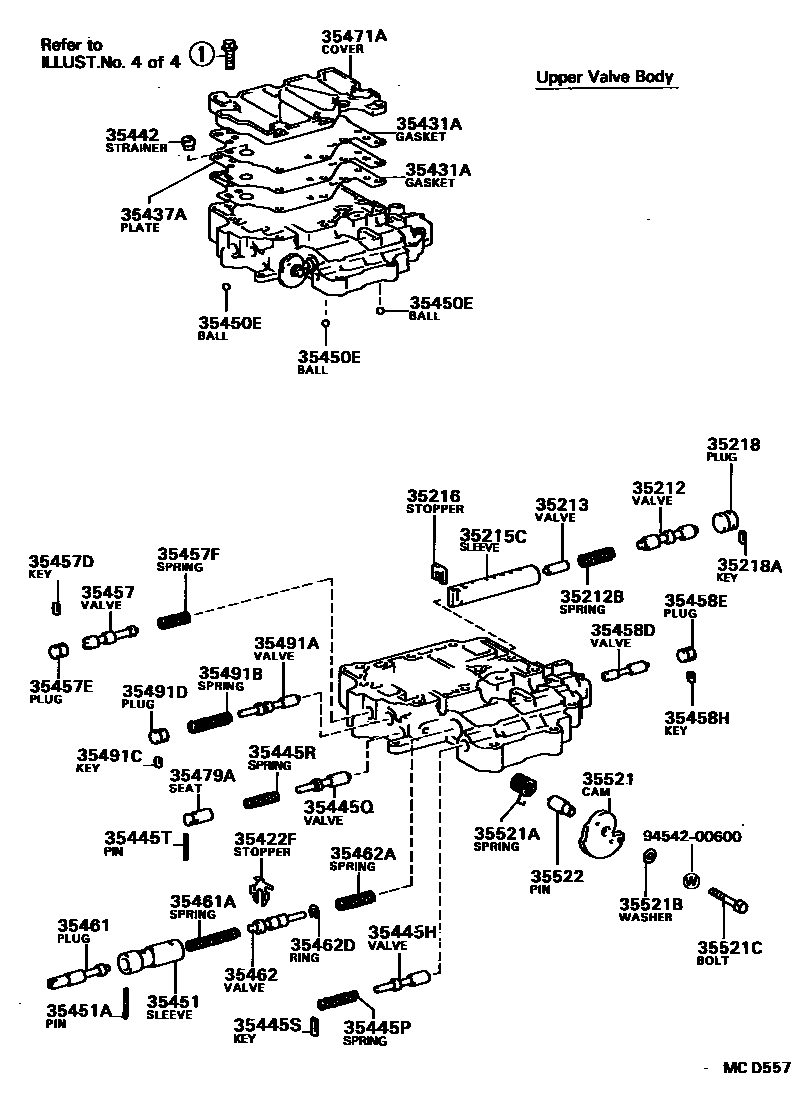

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCD557
阀体和滤油网(ATM) — MCD557 (198608 – 999999)

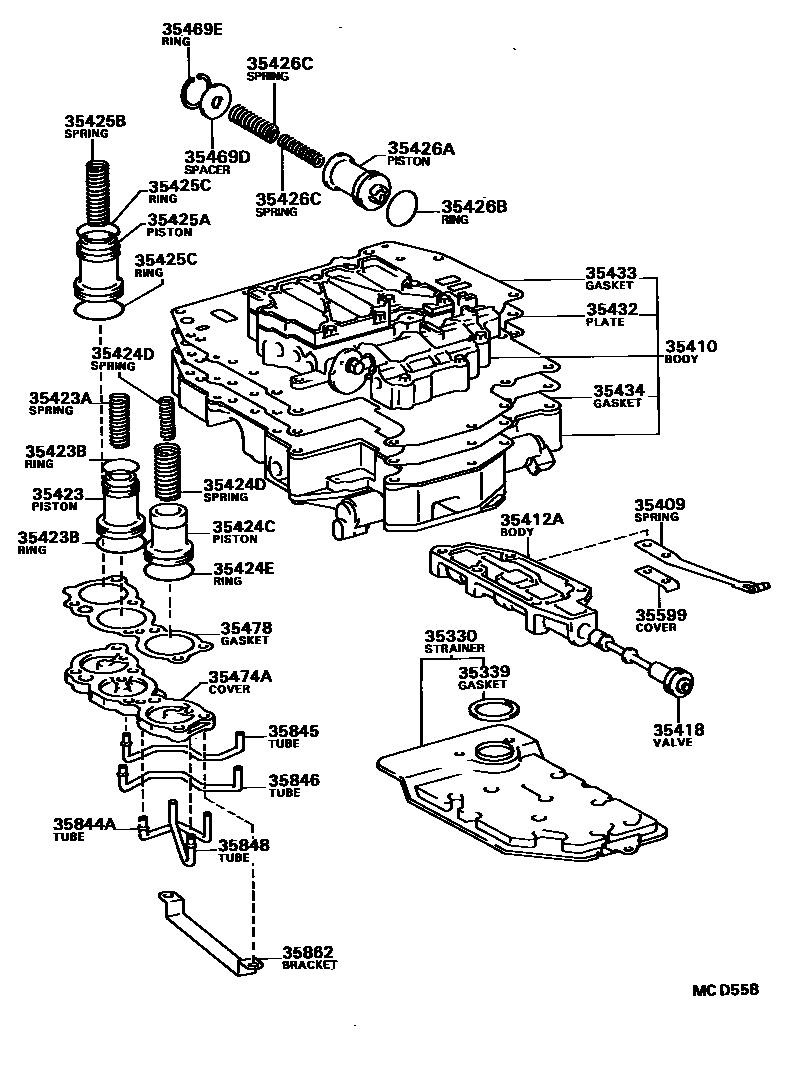

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCD558
阀体和滤油网(ATM) — MCD558 (198608 – 999999)

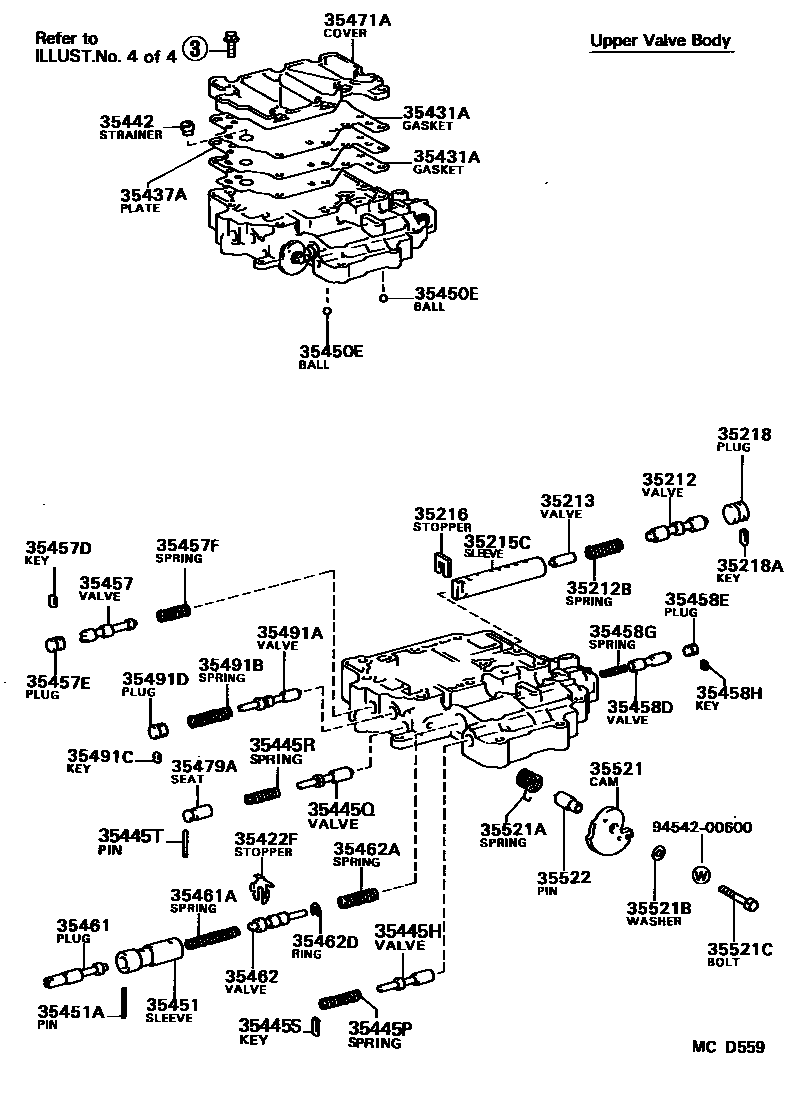

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCD559
阀体和滤油网(ATM) — MCD559 (198608 – 999999)

PNC and OE references

PNCPart nameOE numbers
35211lock signal valve35211-32010 · 35211-32020
35211ADirect pin (for locking signal valve)90250-02013
35211BCompression spring (for locking signal valve)90501-07020 · 90501-08047 · 90501-08053
35211CStraight key (for locking signal valve)90282-03003
35212lock relay valve35212-32010
35212BCompression spring (for locking relay valve)90501-07023
35213Lock relay control valve35213-32010
35215Locking relay valve sleeve35215-32010
35216Valve sleeve stop35216-32010
35218Lock relay valve plunger35218-32010
35218AStraight key (for locking the relay valve plunger)90282-03003
35219Lock signal valve plunger35219-32010
35330Valve body oil filter assembly35330-32020
35339Oil filter gasket35339-32010
35409Manual lock spring sub-assembly35409-32020
35410Transmission valve body assembly35410-20120 · 35410-20130 · 35410-20180 · 35410-32070
35412AManual valve body35412-32010
35415FMain regulator valve35415-32010
35415GStraight key (for main regulator valve)90282-03001
35415HCompression spring (for main regulator valve)90501-16065
35415JGasket (for main regulator valve)94614-10600
35415PE-ring (for main regulator valve)90523-06004
35416No. 1 main regulator valve plunger35416-32010
35417AMain regulator valve sleeve35417-32010
35418Manual valve35418-32010
35419No. 1 one-way valve35419-32010
35419ACompression spring (for one-way valve)90501-10056
35420DBall (for lower valve body)35495-22010
35422FValve damping stop35422-32010
35423B-2 Accumulator Piston35423-32010 · 35423-32020
35423ACompression spring (for B-2 accumulator piston)90501-16109 · 90501-20089 · 90501-22013 · 90501-26014 · 90501-28001 · 90501-28009
35423BO-ring (for B-2 accumulator piston)90301-22185 · 90301-29187
35424CC-1 Accumulator Piston35424-32010
35424DCompression spring (for C-1 accumulator piston)90501-22005 · 90501-23044 · 90501-23045
35424EO-ring (for C-1 accumulator piston)90301-29187
35425AC-2 Accumulator Piston35425-32010
35425BCompression spring (for C-2 accumulator piston)90501-20090 · 90501-23042 · 90501-23076 · 90501-26033
35425CO-ring (for C-2 accumulator piston)90301-26190 · 90301-29187
35426AC-0 Accumulator Piston35426-20010
35426BO-ring (for C-0 accumulator piston)90301-22185
35426CCompression spring (for C-0 accumulator piston)90501-18064 · 90501-19004
35428A3rd-4th gear shift plunger35428-32010
35431AUpper body cover gasket35431-32010
35432No. 1 valve body plate35432-20080 · 35432-20090
35433No. 1 valve body gasket35433-20040 · 35433-32010 · 35433-32020
35434No. 2 valve body gasket35434-20020 · 35434-32010 · 35434-32020
35437AUpper valve body cover35437-32010
35441CSolenoid valve oil filter35441-32010
35442Throttle regulator oil filter35442-32010
35445HSecond gear slide regulator valve35445-32010
35445PCompression spring (for second gear coast regulator valve)90501-11013
35445QLow gear coast regulator valve35445-32010
35445RCompression spring (for low range coast regulator valve)90501-09034 · 90501-09035
35445SStraight key (for second gear slide regulator valve)90282-03003
35445TDirect sales (for low speed coasting regulator valve)90250-03035
35449BPressure reducing valve35449-32010
35449CCompression spring (for pressure reducing valve)90501-09032
35450EBall (for upper valve body)90360-06023
35451Throttle valve sleeve35451-32010
35451ADirect sales (with throttle sleeve)90250-03036
35453lock regulator valve35453-32010
35453ACompression spring (for locking regulator valve)90501-09036 · 90501-09050 · 90501-09052
35453BStraight key (for locking the pressure regulator valve)90282-03002
35453CPlunger (for locking the regulator valve)90339-03007
35454Low gear coast shift valve35454-32010
35454AStraight key (for low gear coast shift valve)90282-03001
35454BPlunger (for low range coast shift valve)90339-05003
354562nd-3rd gear shift valve35456-32010 · 35456-32020
35456ACompression spring (for 2-3 gear shift valve)90501-06027 · 90501-09033
35456CPlunger (for 2-3 gear shift valve)90339-03004 · 90339-04026 · 90339-05003
35456FStraight key (for 2-3 gear shift valve)90282-03001 · 90282-03004
35457Throttle regulator valve35457-32010
35457DStraight key (for throttle regulator valve)90282-03001
35457EPlunger (for throttle regulator valve)90339-03004
35457FCompression spring (for throttle regulator valve)90501-09037
35458Dreverse valve35458-32010 · 35458-32020
35458EPlunger (for reverse valve)90339-04002
35458GCompression spring (for reverse valve)90501-06026
35458HStraight key (for reverse valve)90282-03001
35461Downshift plug35408-32010
35461ACompression spring (for downshift plug)90501-10054 · 90501-10084
35462throttle valve35462-32010
35462ACompression spring (for throttle valve)90501-07022
35462DE-ring (for throttle valve)90523-06023
35463A1-2 gear lower shift valve35463-32010
354641-2 gear shift valve35464-32010
35464ACompression spring (for 1-2 gear shift valve)90501-06025 · 90501-09033
35464C1-2 gear upper shift valve35464-32020
35464DStraight key (for 1-2 gear shift valve)90282-03001
35464EPlunger (for 1-2 gear shift valve)90339-03004 · 90339-04026 · 90339-05003
35465Intermediate shift valve plunger35465-32010
35467Intermediate shift valve35467-32010
35467AStraight key (for intermediate shift valve)90282-03002
35468CSecondary regulator valve35468-20010 · 35468-32011
35468DCompression spring (for secondary regulator valve)90501-13020 · 90501-14059
35468EStraight key (for secondary regulator valve)90282-03002 · 90282-03012
35468FPlunger (for secondary regulator valve)90339-03004 · 90339-04026
35469DSpacer (for C-0 accumulator piston)35469-20010
35469ESnap ring (for C-0 accumulator piston spacer)96151-03000
35471AUpper valve body cover35471-32010
35472ALower valve body cover35472-32010 · 35472-32020 · 35472-32040
35474AAccumulator cover35474-32010 · 35474-32020
35477Valve body cover gasket35477-32010 · 35477-32020 · 35477-32021
35478Accumulator cover gasket35478-32010
35479ALow speed regulator valve spring seat35479-32010
35491ANo. 1 accumulator control valve35491-32010
35491BCompression spring (for No. 1 accumulator control valve)90501-08055 · 90501-10047
35491CStraight key (for No. 1 accumulator control valve)90282-03002
35491DPlunger (for No. 1 accumulator control valve)90339-03004
354973rd-4th gear shift valve35497-32010 · 35497-32020
35497ACompression spring (for 3-4 gear shift valve)90501-09033
35497CPlunger (for 3-4 gear shift valve)90339-03004 · 90339-04026 · 90339-05003
35497FStraight key (for 3-4 gear shift valve)90282-03001 · 90282-03004
354983rd-4th gear slide shift valve35498-32010
35498ACompression spring (for 3rd-4th gear coast shift valve)90501-09038 · 90501-09043 · 90501-09076
35498BStraight key (for 3-4 speed coasting shift valve)90282-03004
35498CPlunger (for 3-4th gear slide shift valve)90339-05003
35499BOverdrive sequence valve35499-32010
35499CStraight key (for overdrive sequence valve)90282-03001 · 90282-03002
35499DPlunger (for overdrive sequence valve)90339-03004 · 90339-04026
35499ECompression spring (for overdrive sequence valve)90501-08039
35521throttle cam35521-22030 · 35521-32010
35521ASpring (for throttle cam return)90508-11003
35521BGasket (for throttle cam assembly)90201-06472
35521CBolt (for throttle cam assembly)90101-06021 · 90105-06018
35522Throttle valve cam pin35522-22010
35599Manual locking spring cover35599-32010
35844ANo. 1 accumulator back pressure pipe35844-32011 · 35844-32021
35845Rear clutch accumulator tube35845-32011
35846brake accumulator pipe35846-32011 · 35846-32021
35848Forward clutch accumulator tube35848-32011
35862Accumulator fuel supply pipe bracket35862-32011
