Toyota CAMRY Water Pump — Figure 1601

Toyota CAMRY EPC diagram 1601, Water Pump, with 5 images and 10 PNC and OE references.

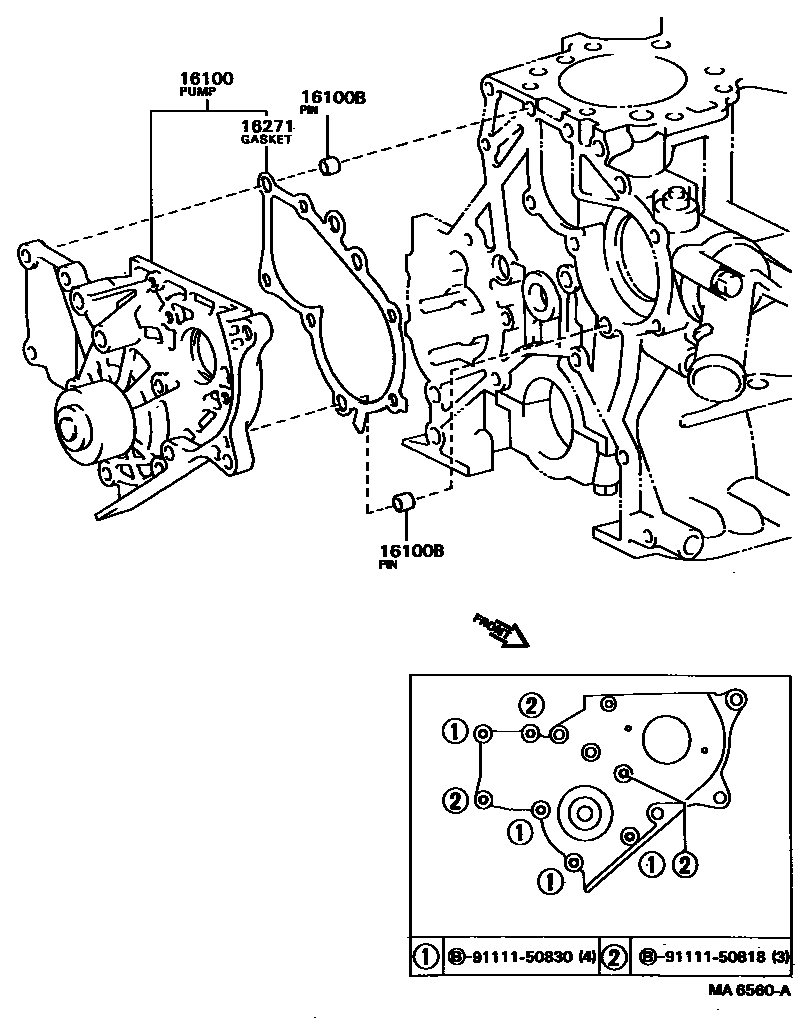

Toyota CAMRY Water Pump EPC diagram — MA6560A
Water Pump — MA6560A (198608 – 999999)

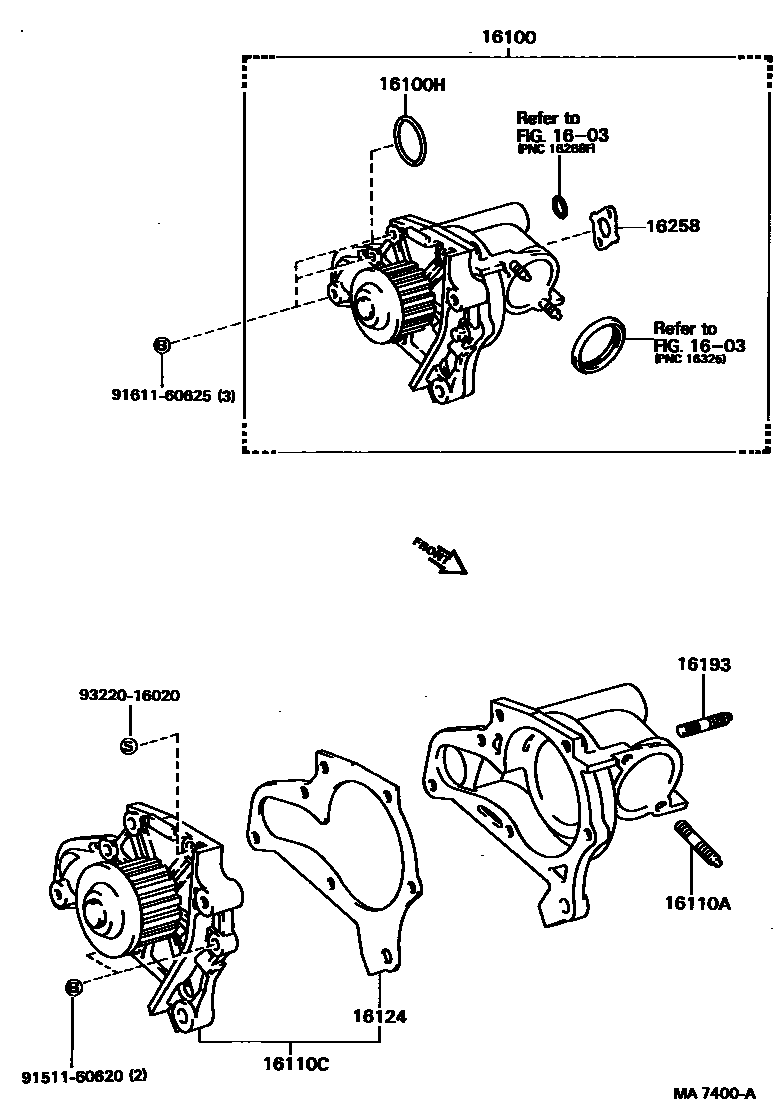

Toyota CAMRY Water Pump EPC diagram — MA7400A
Water Pump — MA7400A (198608 – 999999)

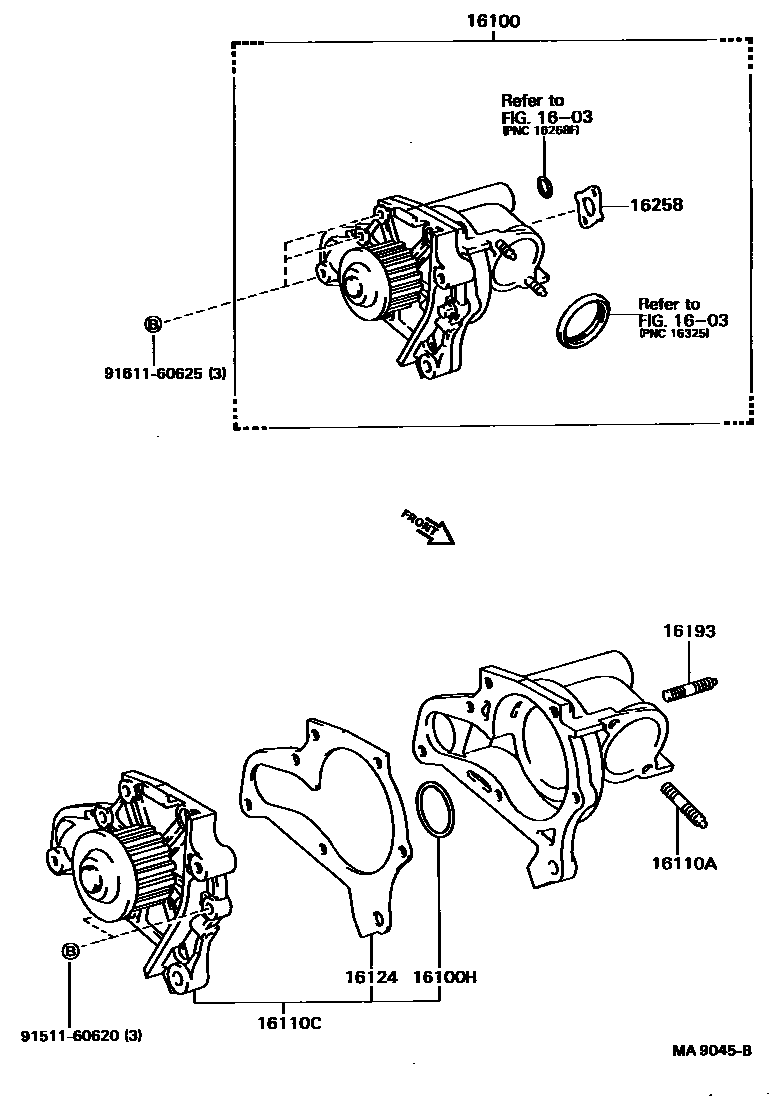

Toyota CAMRY Water Pump EPC diagram — MA9045B
Water Pump — MA9045B (198608 – 999999)

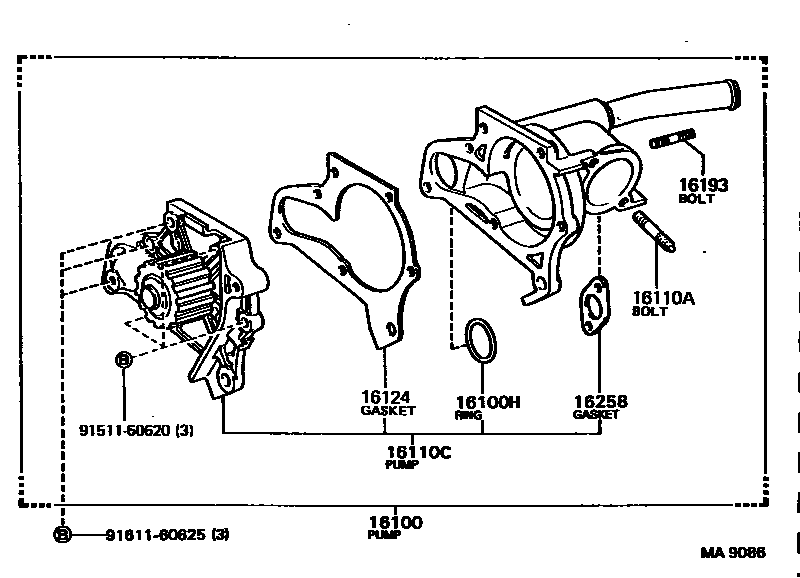

Toyota CAMRY Water Pump EPC diagram — MA9086
Water Pump — MA9086 (198608 – 999999)

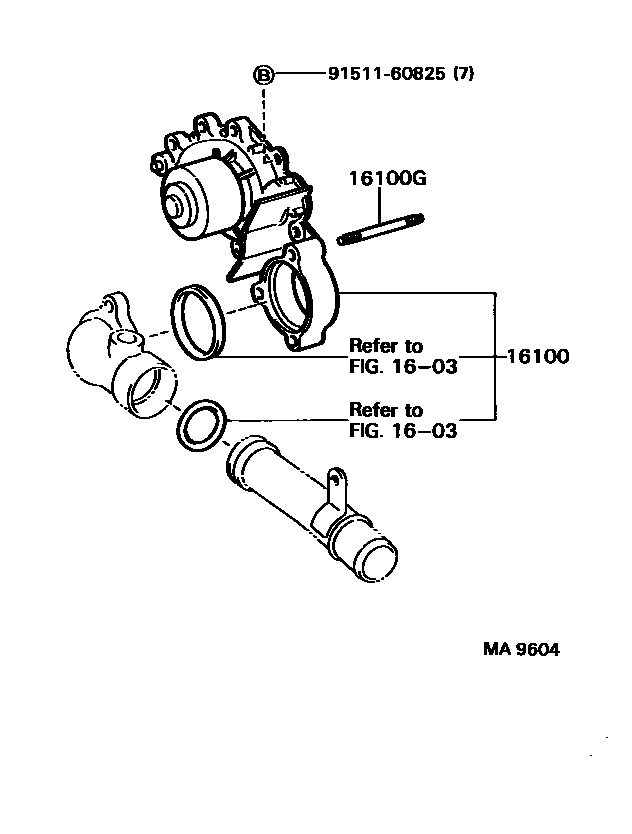

Toyota CAMRY Water Pump EPC diagram — MA9604
Water Pump — MA9604 (198704 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-69075 · 16100-69076 · 16100-69085 · 16100-69185 · 16100-69186 · 16100-79045 · 16100-79075 · 16100-79095
16100BRing pin (for water pump assembly)90253-11021
16100GStuds (for water pump assembly)90116-08092 · 90116-08270
16100HO-ring (for water pump)90301-37005 · 96711-24037
16110AStud bolts (for fixing the water outlet)16193-63010
16110CWater pump assembly without cover16110-69035 · 16110-69036 · 16110-79015 · 16110-79025 · 16110-79095
16124water pump cover gasket16124-63010 · 16124-74010
16193Studs (for water pump cover)90029-01500
16258Pad (for heater return)16258-15011
16271water pump gasket16271-64010
