Toyota CAMRY 电子控制变速器 — Figure 8412

Toyota CAMRY EPC diagram 8412, 电子控制变速器, with 2 images and 7 PNC and OE references.

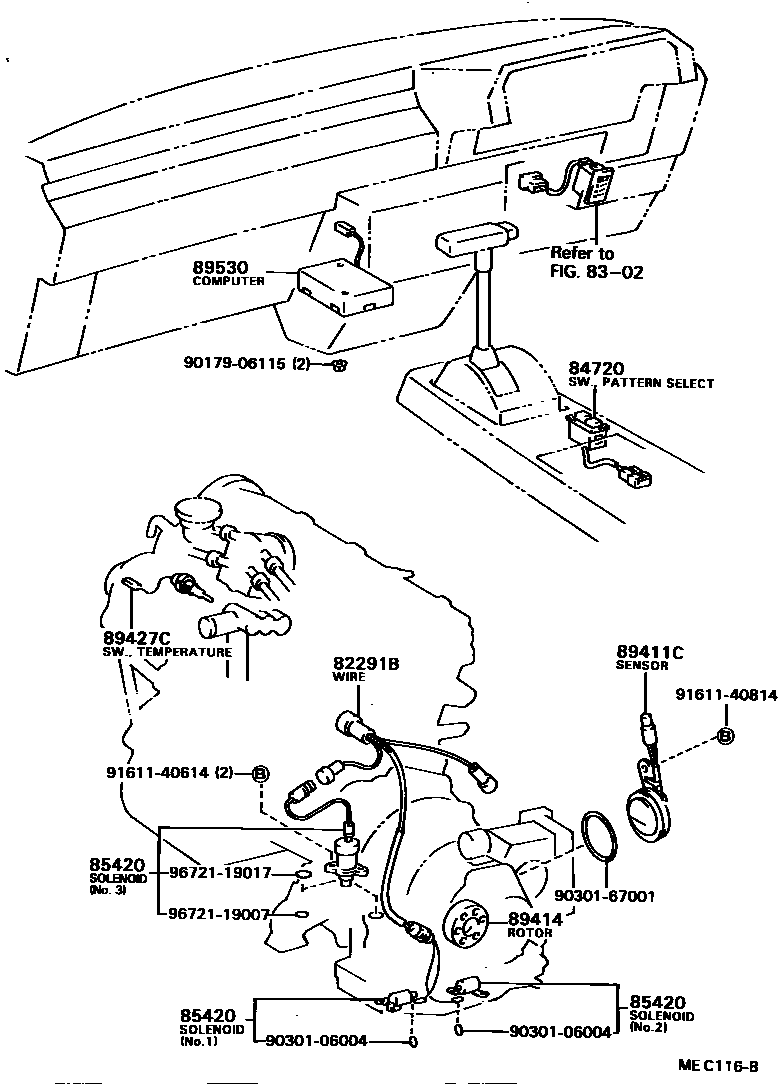

Toyota CAMRY 电子控制变速器 EPC diagram — MEC116B
电子控制变速器 — MEC116B (198208 – 198406)

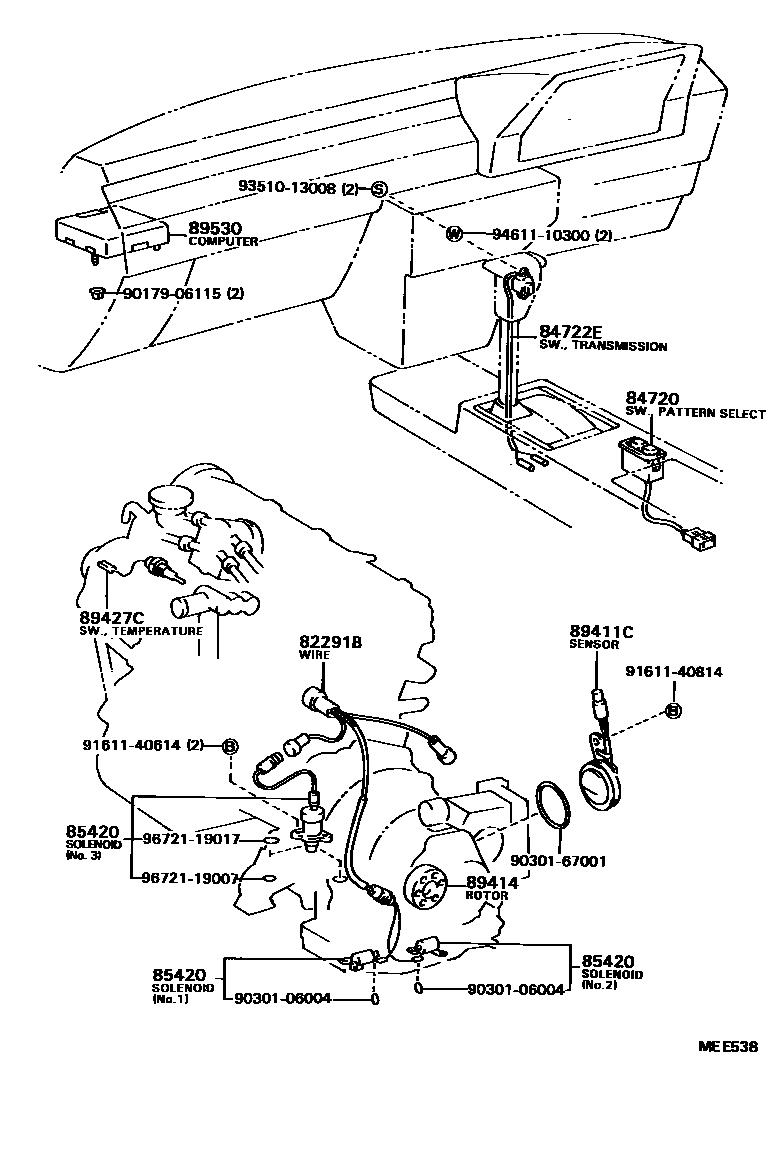

Toyota CAMRY 电子控制变速器 EPC diagram — MEE538
电子控制变速器 — MEE538 (198406 – 999999)

PNC and OE references

PNCPart nameOE numbers
82291Bto solenoid valve harness (for transmission)82125-32010 · 82291-32010
84720Mode selection switch assembly84720-14030 · 84720-32010
85420Transmission solenoid valve assembly85420-32020 · 85420-32030 · 85420-32040 · 85420-32050 · 85420-32070 · 85420-32071
89411CSpeed sensor89411-20020 · 89411-32010
89414sensor rotor89414-32010
89427CTemperature switch (for ECT)89427-32010
89530Transmission control ECU assembly89530-32010 · 89530-32020 · 89530-32100 · 89530-32130
