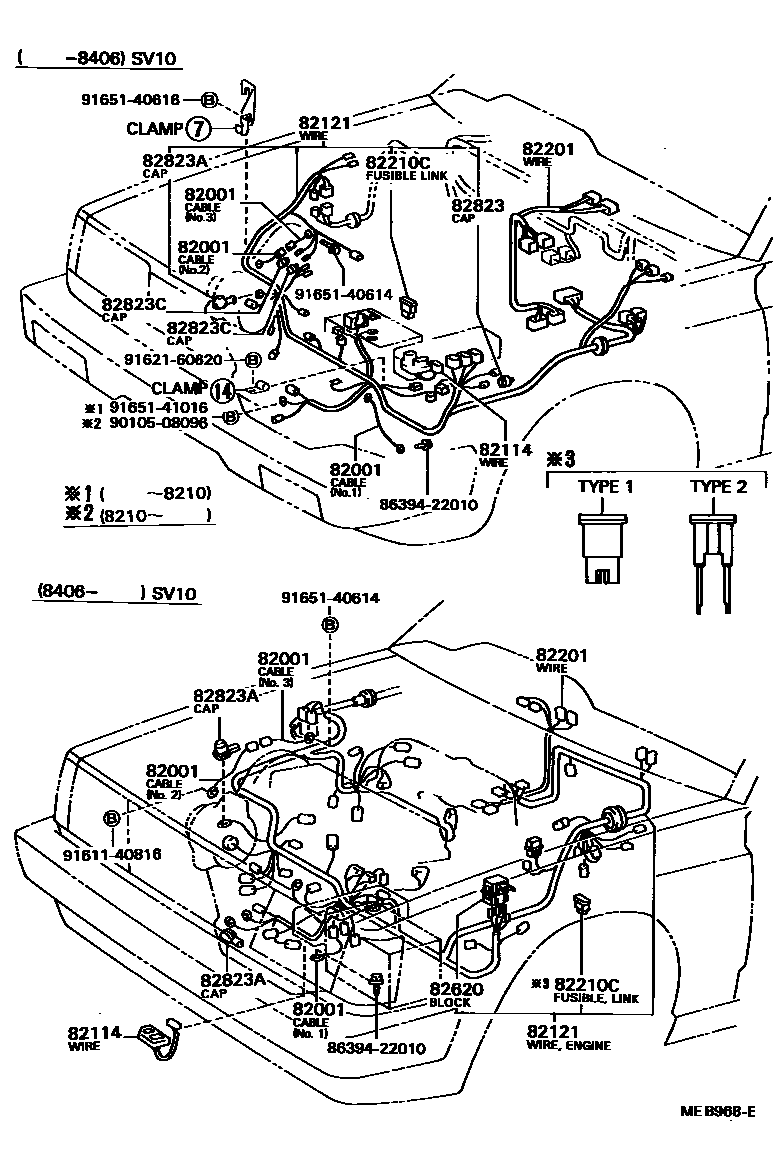

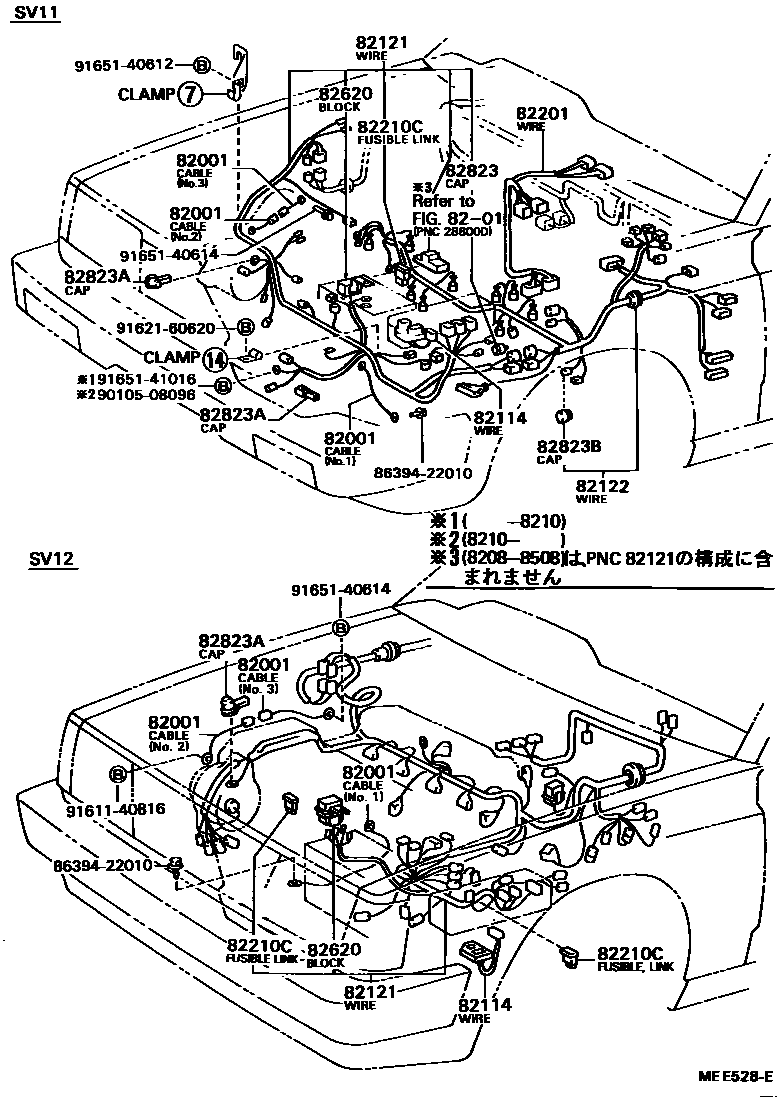

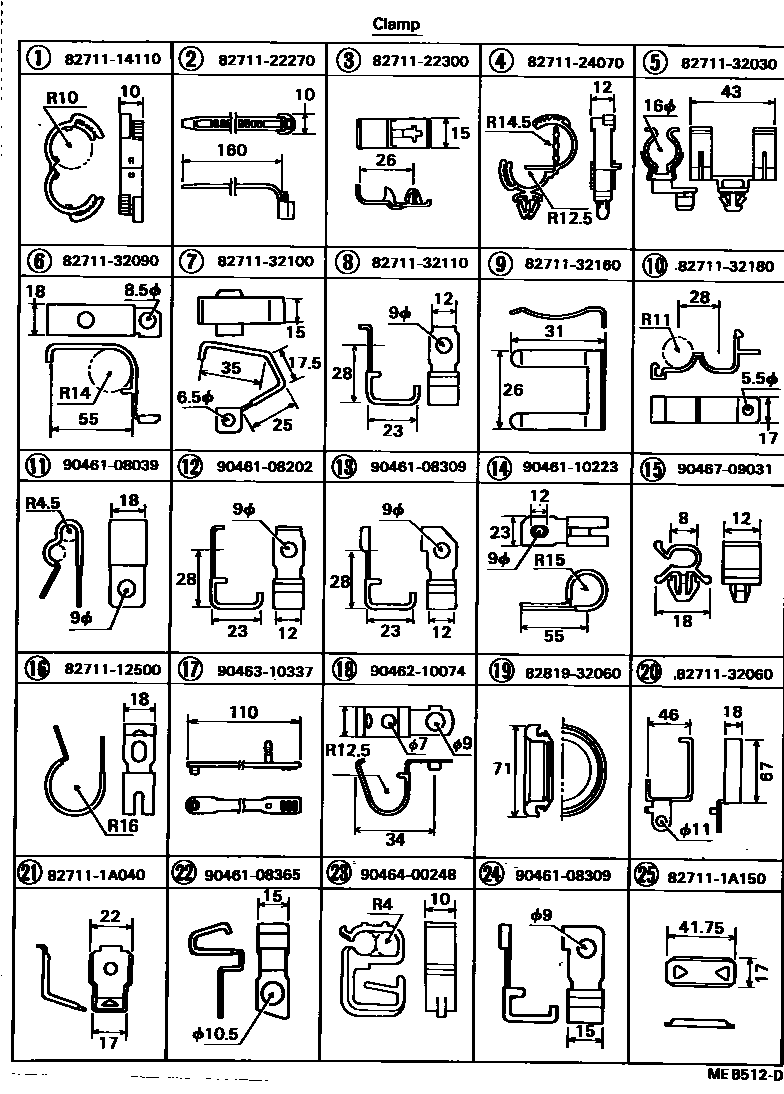

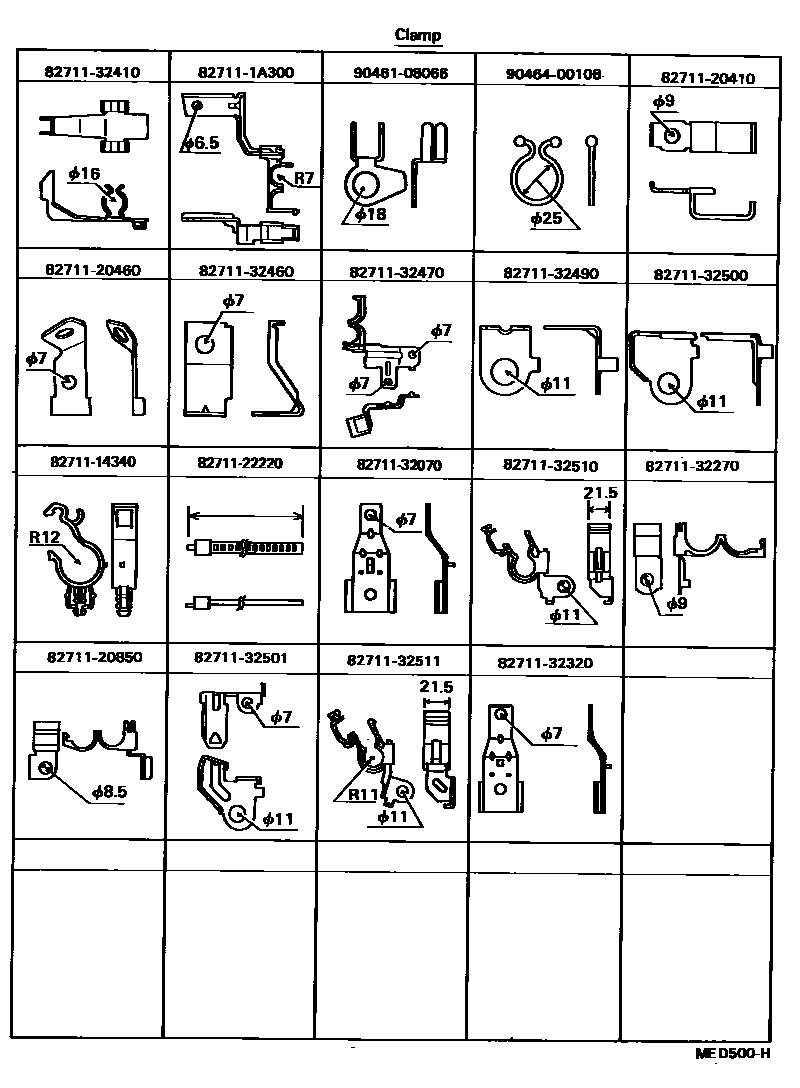

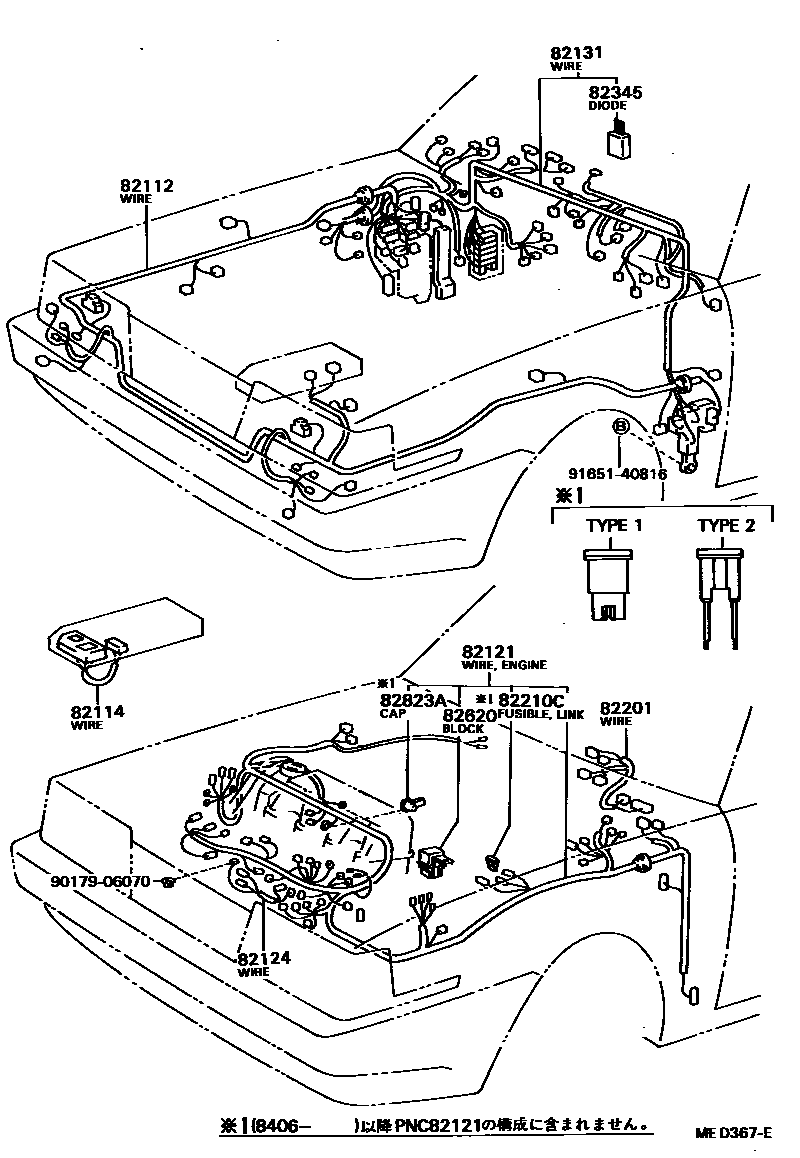

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 9 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07205 · 90980-07206 · 90980-07239 |

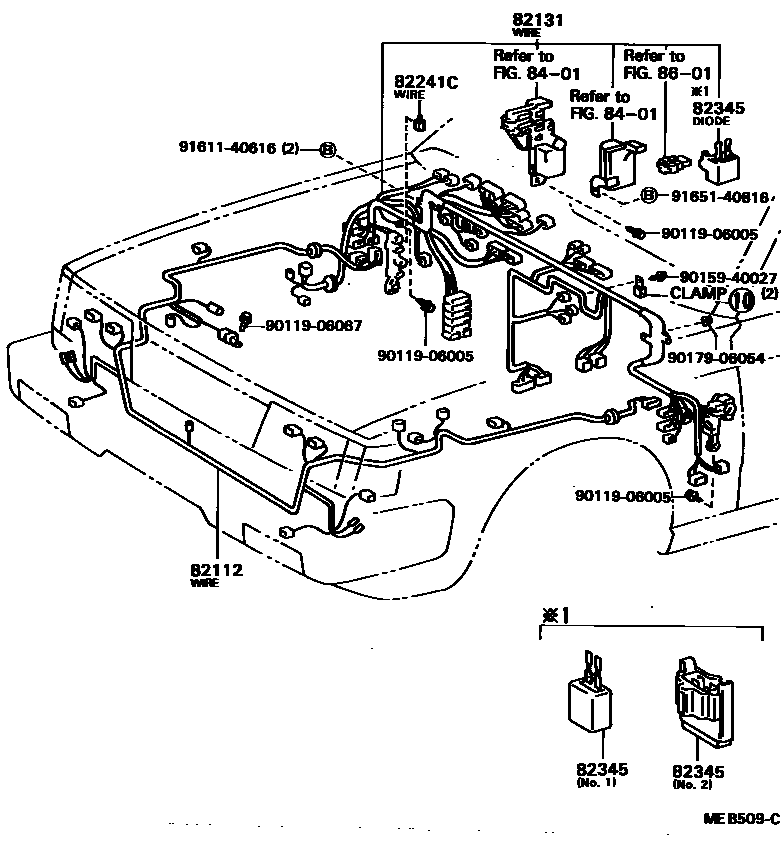

| 82112 | Engine room wiring harness No. 2 | 82112-32010 · 82112-32100 · 82112-32120 · 82112-32160 · 82112-32170 · 82112-32200 · 82112-32280 · 82112-32290 |
| 82114 | Engine room wiring harness No. 4 | 82114-32010 |
| 82121 | Engine wiring harness | 82121-32010 · 82121-32020 · 82121-32040 · 82121-32041 · 82121-32042 · 82121-32043 · 82121-32050 · 82121-32051 · 82121-32052 · 82121-32053 · 82121-32060 · 82121-32061 · 82121-32062 · 82121-32063 · 82121-32070 · 82121-32071 · 82121-32072 · 82121-32080 · 82121-32081 · 82121-32082 · 82121-32150 · 82121-32230 · 82121-32240 · 82121-32250 · 82121-32251 · 82121-32252 · 82121-32260 · 82121-32261 · 82121-32262 · 82121-32300 · 82121-32310 · 82121-32311 · 82121-32360 · 82121-32480 · 82121-32481 · 82121-32510 · 82121-32511 · 82121-32530 · 82121-32531 · 82121-32540 · 82121-32541 · 82121-32550 · 82121-32551 · 82121-32560 · 82121-32561 |
| 82122 | Engine No. 2 wiring harness | 82122-32010 · 82122-32020 · 82122-32100 · 82122-32110 |
| 82124 | Engine No. 4 wiring harness | 82124-12020 · 82124-12030 |
| 82131 | Front panel wiring harness | 82131-32010 · 82131-32020 · 82131-32030 · 82131-32040 · 82131-32050 · 82131-32070 · 82131-32071 · 82131-32080 · 82131-32081 · 82131-32082 · 82131-32090 · 82131-32091 · 82131-32092 · 82131-32100 · 82131-32101 · 82131-32110 · 82131-32111 · 82131-32112 · 82131-32160 · 82131-32161 · 82131-32180 · 82131-32181 · 82131-32230 · 82131-32231 · 82131-32280 · 82131-32281 · 82131-32290 · 82131-32291 · 82131-32292 · 82131-32300 · 82131-32301 · 82131-32303 · 82131-32310 · 82131-32311 · 82131-32320 · 82131-32321 · 82131-32340 · 82131-32350 · 82131-32390 · 82131-32391 · 82131-32480 · 82131-32550 · 82131-32570 · 82131-32620 · 82131-32630 · 82131-32640 · 82131-32660 · 82131-32670 · 82131-32680 · 82131-32690 · 82131-32700 · 82131-32710 · 82131-32720 · 82131-32790 · 82131-32800 · 82131-32810 · 82131-32820 · 82131-32830 · 82131-32860 · 82131-32880 · 82131-3H100 · 82131-3H110 · 82131-3H120 |

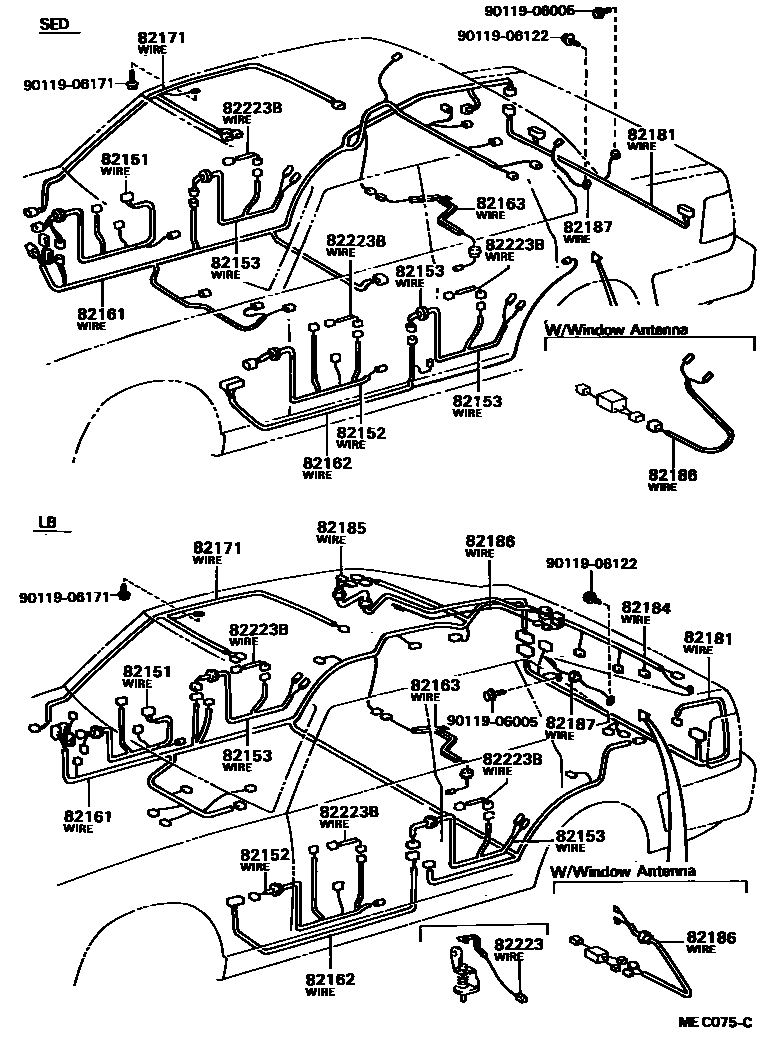

| 82151 | Right front door wiring harness | 82151-32020 · 82151-32030 · 82151-32100 · 82151-32110 · 82151-32120 · 82151-32130 · 82151-32190 |
| 82152 | Left front door wiring harness | 82152-32020 · 82152-32030 · 82152-32040 · 82152-32100 · 82152-32110 · 82152-32120 · 82152-32130 |
| 82153 | Rear door wiring harness No. 1 | 82153-32030 · 82153-32040 · 82153-32060 |
| 82161 | floor wiring harness | 82161-32010 · 82161-32020 · 82161-32030 · 82161-32040 · 82161-32050 · 82161-32060 · 82161-32140 · 82161-32160 · 82161-32161 · 82161-32170 · 82161-32171 · 82161-32200 · 82161-32210 · 82161-32230 · 82161-32240 · 82161-32270 |
| 82162 | Floor wiring harness No. 2 | 82162-32020 · 82162-32160 · 82162-32170 · 82162-32270 · 82162-32370 |
| 82163 | Floor wiring harness No. 3 | 82163-32020 · 82163-32021 · 82163-32030 |
| 82171 | Roof No. 1 wiring harness | 82171-32010 · 82171-32020 · 82171-32030 |
| 82181 | Luggage No. 1 wiring harness | 82181-32010 · 82181-32080 · 82181-32081 · 82181-32130 · 82181-32131 · 82181-32150 |
| 82184 | Rear door No. 1 wiring harness | 82184-32040 |
| 82185 | Rear door wiring harness No. 2 | 82185-32010 · 82185-32030 |
| 82186 | Rear window wiring harness No. 1 | 82186-32020 · 82186-32050 · 82186-32060 |
| 82187 | Rear window wiring harness No. 2 | 82187-32010 · 82187-32030 |
| 82201 | Instrument panel wiring harness sub-assembly | 82201-32010 · 82201-32030 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08223 |
| 82223 | switch harness | 82223-32010 |
| 82223B | Switch No. 2 wiring harness | 82223-32020 · 82223-32030 |
| 82241C | Relay harness | 82241-32010 |
| 82345 | diode | 82345-12050 · 82345-22010 |
| 82620 | Fuse box assembly | 82620-32020 · 82620-32030 · 82620-32040 · 82620-32060 |

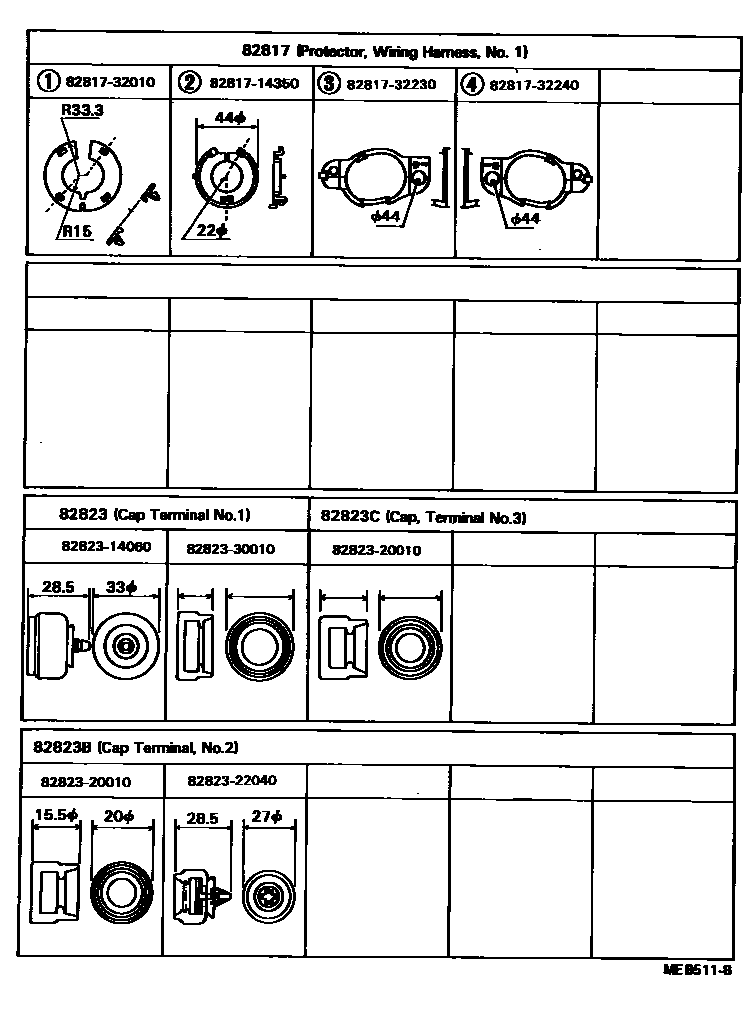

| 82817 | No. 1 wire harness protection device | 82817-14350 · 82817-32010 · 82817-32230 · 82817-32240 |
| 82823 | No. 1 terminal cover | 82823-14060 · 82823-30010 |
| 82823A | Terminal cover No. 2 | 82823-20030 · 82823-20040 · 82823-32020 |
| 82823B | Terminal cover No. 3 | 82823-20010 · 82823-22040 |
| 82823C | No. 4 terminal cover | 82823-20010 |

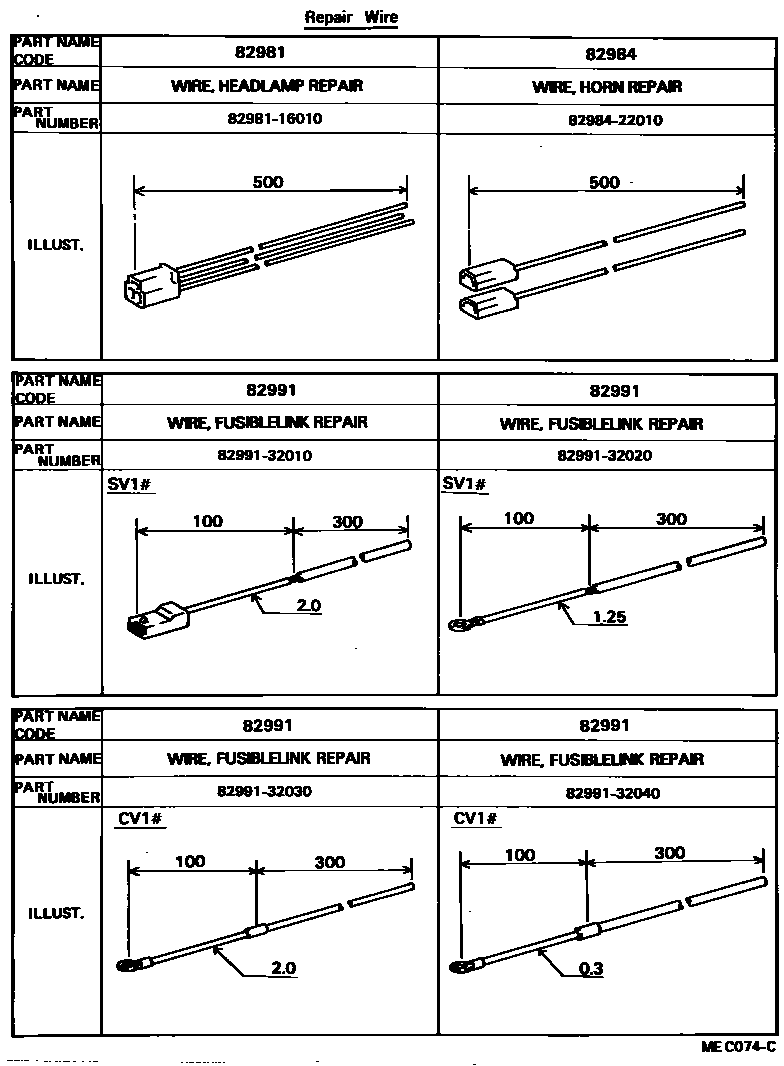

| 82981 | Headlight repair line | 82981-16010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82991 | Fuse repair line | 82991-32010 · 82991-32020 · 82991-32030 · 82991-32040 |
