Toyota CAMRY 前转向齿轮和连杆 — Figure 4505

Toyota CAMRY EPC diagram 4505, 前转向齿轮和连杆, with 5 images and 91 PNC and OE references.

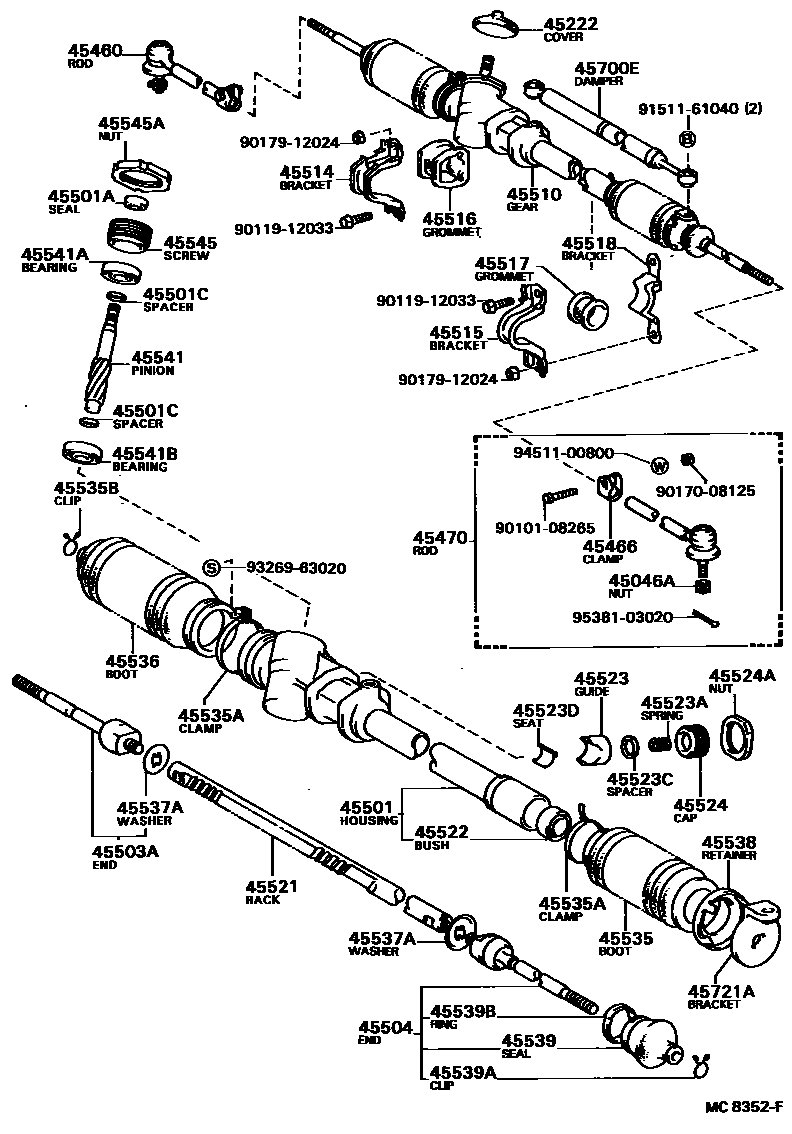

Toyota CAMRY 前转向齿轮和连杆 EPC diagram — MC8352F
前转向齿轮和连杆 — MC8352F (198203 – 999999)

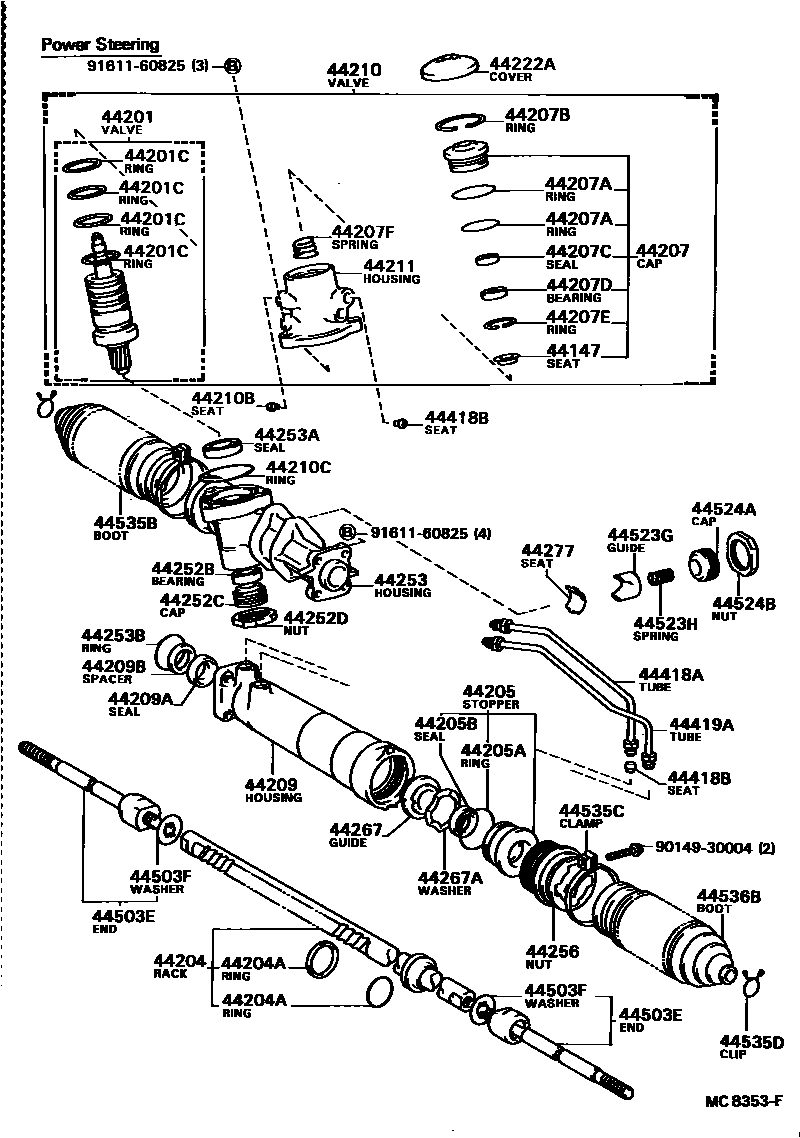

Toyota CAMRY 前转向齿轮和连杆 EPC diagram — MC8353F
前转向齿轮和连杆 — MC8353F (198203 – 198508)

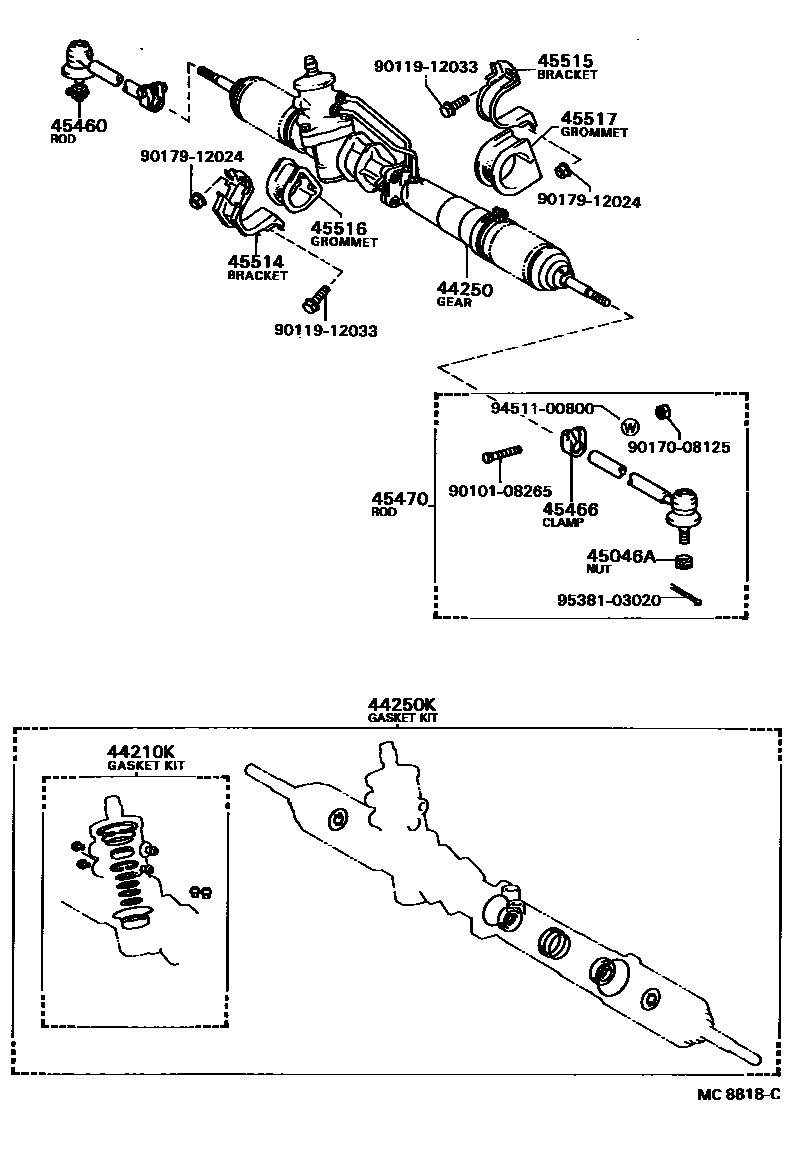

Toyota CAMRY 前转向齿轮和连杆 EPC diagram — MC8818C
前转向齿轮和连杆 — MC8818C (198203 – 198508)

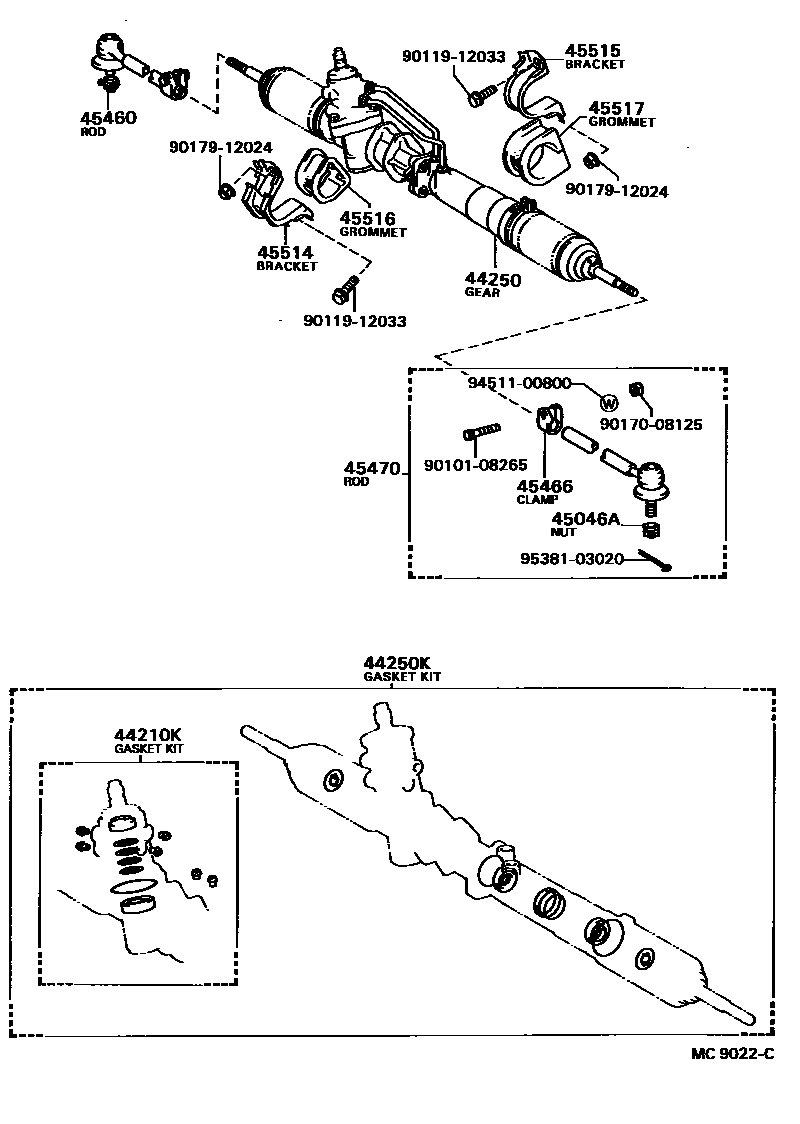

Toyota CAMRY 前转向齿轮和连杆 EPC diagram — MC9022C
前转向齿轮和连杆 — MC9022C (198203 – 999999)

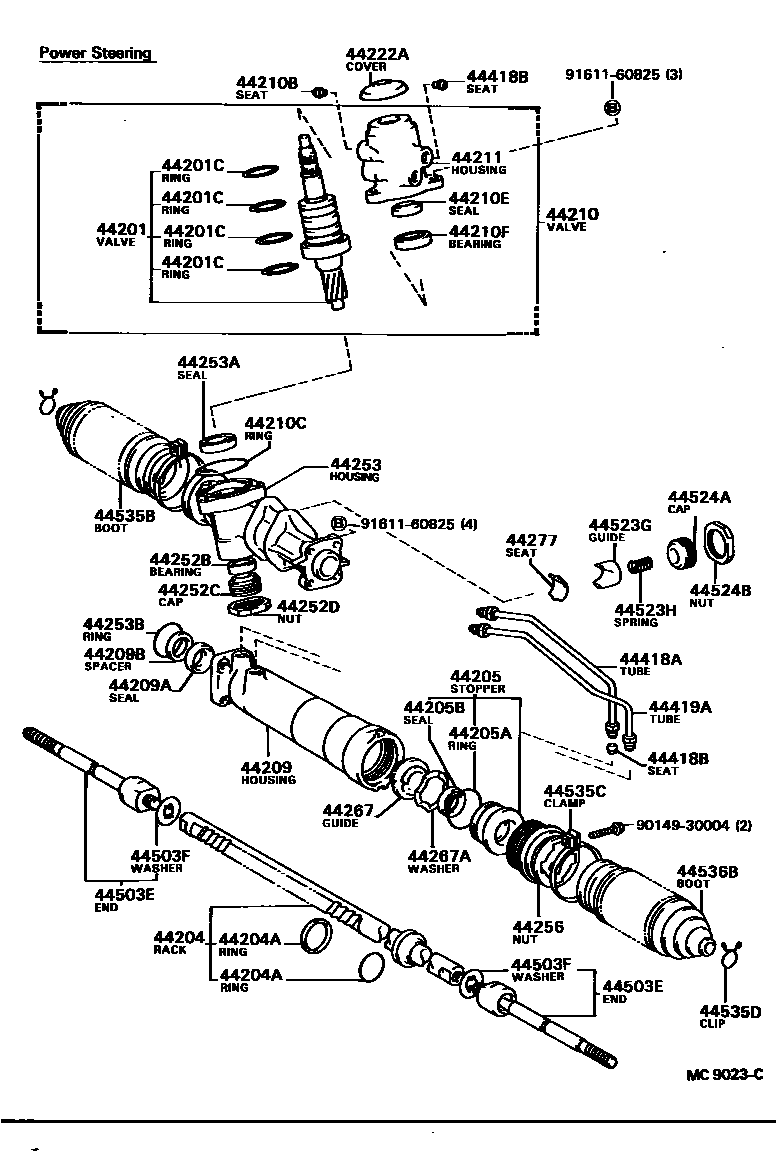

Toyota CAMRY 前转向齿轮和连杆 EPC diagram — MC9023C
前转向齿轮和连杆 — MC9023C (198203 – 999999)

PNC and OE references

PNCPart nameOE numbers
44147Slide valve spring seat44147-24020
44201Power steering control valve sub-assembly44201-24011 · 44201-32010
44201CRing (for power steering control valve)90562-33002 · 90562-38001
44204Power steering rack sub-assembly44204-32010
44204ARing (for steering rack piston)90301-33003 · 90562-37001
44205Cylinder end stopper sub-assembly44205-24010
44205AO-ring (for cylinder end stopper)90301-49004
44205BOil seal (for cylinder end stop)90311-25008 · 90311-25014
44207Valve cover sub-assembly44207-24010
44207AO-ring (for valve cover sub-assembly)90301-37001 · 90301-41001
44207BSnap ring (for valve cover sub-assembly)96151-04500
44207COil seal (for valve cover sub-assembly)90311-19006
44207DBearings (for valve cover sub-assembly)90363-19002
44207ESnap ring (for valve cover sub-assembly)96151-03500
44207FConical spring (for bonnet sub-assembly)90502-15001
44209Power steering cylinder housing sub-assembly44209-14010
44209ASeals (for power steering cylinder housing)90311-25006 · 90311-25013
44209BSpacer (for power steering cylinder housing)90560-26004
44210Power steering control valve assembly44210-32010 · 44210-32011 · 44210-32020
44210BConnector seat (for power steering control valve)90410-06002
44210CO-ring (for power steering control valve)96711-24060
44210EOil seal (for power steering control valve)90311-19006
44210FBearings (for power steering control valve)90363-19002
44210KPower steering control valve overhaul gasket assembly04455-24010 · 04455-32010
44211control valve housing44211-32010 · 44211-32020
44222ADust cover (for power steering gear)45222-24010 · 45222-32010
44250Power steering gear assembly (for rack and pinion)44250-32010 · 44250-32020
44250KPower steering gear gasket assembly (for rack and pinion)04445-32010 · 04445-32011 · 04445-32020
44252BBearings (for power steering pinion)90363-13002
44252CCover (for power steering pinion)45524-16010
44252DNut (for power steering pinion cover)90179-36002
44253Power steering rack housing44253-32010 · 44253-32011 · 44253-32020
44253AOil seal (for power steering rack housing)90310-28001 · 90310-30002 · 90310-31001
44253BO-ring (for power steering rack housing)90301-38001
44256Cylinder end stopper nut44256-24010
44267Rack end guide block44267-24010
44267AWasher (for rack end guide)90206-43001
44277Rack guide block seat44277-24010
44418ARight steering pressure oil pipe44418-32010 · 44418-32020
44418BJoint seat (for steering pressure oil pipe)90410-05004
44419ALeft steering pressure oil pipe44419-32010 · 44419-32020
44503ESteering rack end sub-assembly (for power steering)45503-39015
44503FClaw washer (for power steering rack end)90214-14002
44523GRack guide block (for power steering)45523-24010
44523HSpring (for power steering rack guide)90501-23024
44524ARack guide spring cover (for power steering)45524-16010
44524BNut (for power steering rack guide cover)90179-36002
44535BNo. 1 steering rack dust boot (for power steering)45535-14011
44535CClamp (for power steering rack dust boot)90461-10554
44535DCatch (for power steering rack dust boot)90467-18003
44536BNo. 2 steering rack dust boot (for power steering)45535-14011
45046ACastle nuts (for tie rod ends)90171-12028
45222Steering gear dust cover45222-20010
45460Right tie rod assembly45460-39165
45466Tie rod end clamp45466-22010
45470Left tie rod assembly45460-39165
45501Steering rack housing sub-assembly45501-32020
45501AT-type oil seal (for steering rack housing)90311-15001
45501CSpacer (for steering rack housing)90560-15005
45503ANo. 1 steering rack end sub-assembly45503-39015
45504No. 2 steering rack end sub-assembly45504-32010
45510Steering gear assembly45510-32020
45514No. 1 steering rack housing bracket45505-32010 · 45505-32020 · 45505-32030
45515No. 2 steering rack housing bracket45515-32010 · 45515-32020 · 45515-32050 · 45515-32060
45516No. 1 steering rack housing seal45516-32010
45517No. 2 steering rack housing seal45517-32010 · 45517-32020 · 45517-32040
45518No. 3 steering rack housing bracket45518-32010 · 45518-32030
45521steering rack45521-32020
45522steering rack bushing45522-22010
45523Rack guide block (for steering gear)45523-20010 · 45523-20011
45523ASpring (for steering gear rack guide block)90501-26020 · 90501-29007
45523CSpacer (for rack guide block)90560-23007
45523DRack guide block seat44277-20030
45524Steering rack guide block spring cover45524-20010 · 45524-20011
45524ANut (for steering rack guide spring cover)90179-36002
45535No. 1 steering rack dust cover45535-32010
45535AClamp (for steering rack dust boot)90461-10524 · 90949-01021
45535BClamp (for steering rack dust boot)90467-18003
45536No. 2 steering rack dust cover45536-14020
45537AClaw washer (for steering rack end lock)90214-14002 · 90214-14004
45538Steering rack dust boot fixing45538-32010
45539No. 1 rear steering control cable guide45539-32020
45539AClamp (for rack end dust seal)90467-18003
45539BPositioning ring (for rack end dust seal)90522-32011
45541steering pinion45541-32020
45541AUpper radial ball bearing (for steering pinion)90363-15006
45541BLower radial ball bearing (for steering pinion)90363-15005
45545Pinion Bearing Adjustment Screw45545-20010
45545ANut (for pinion bearing adjustment screw)90179-42001
45700ESteering damper assembly45700-32010
45721ANo. 2 steering damper bracket45721-32010
