Toyota CAMRY Water Pump — Figure 1601

Toyota CAMRY EPC diagram 1601, Water Pump, with 3 images and 9 PNC and OE references.

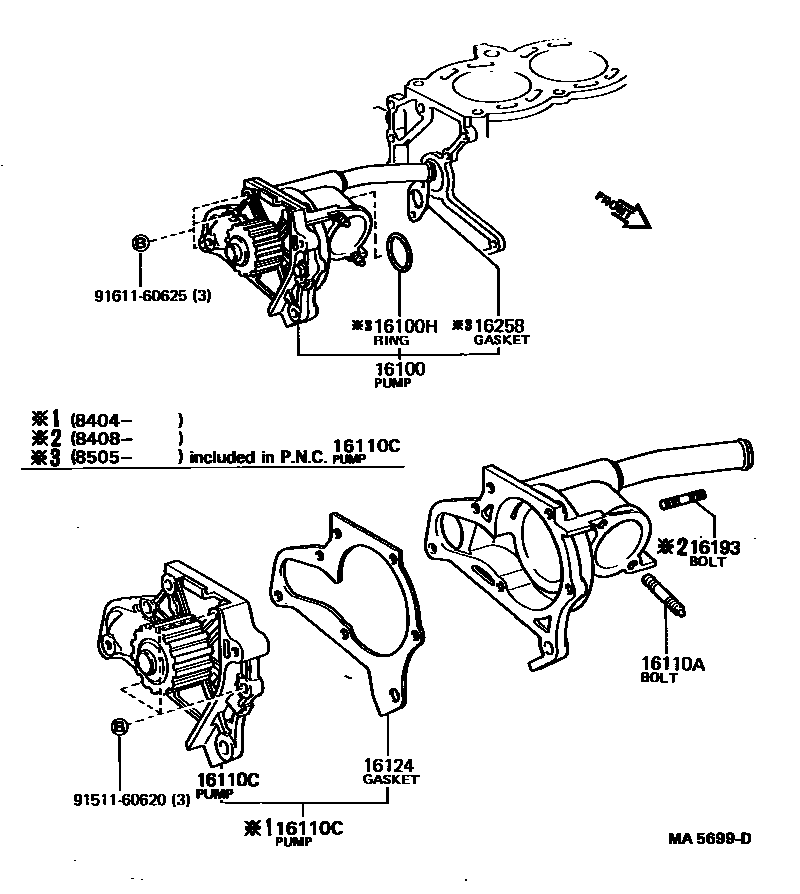

Toyota CAMRY Water Pump EPC diagram — MA5699D
Water Pump — MA5699D (198203 – 999999)

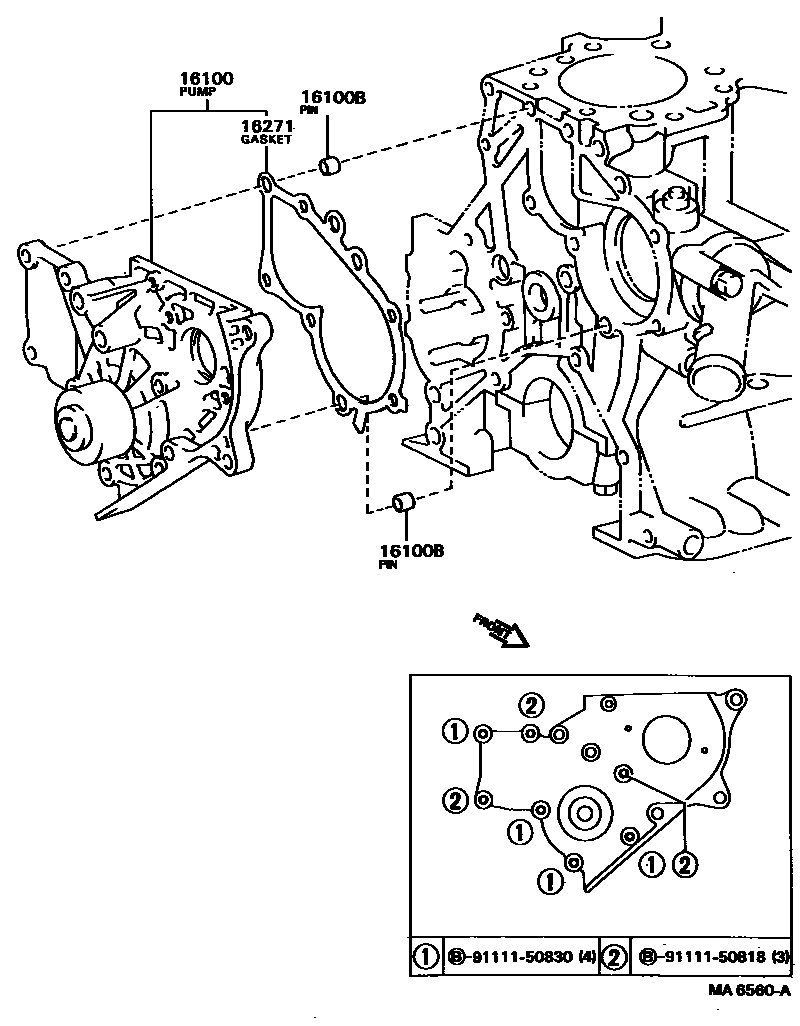

Toyota CAMRY Water Pump EPC diagram — MA6560A
Water Pump — MA6560A (198308 – 999999)

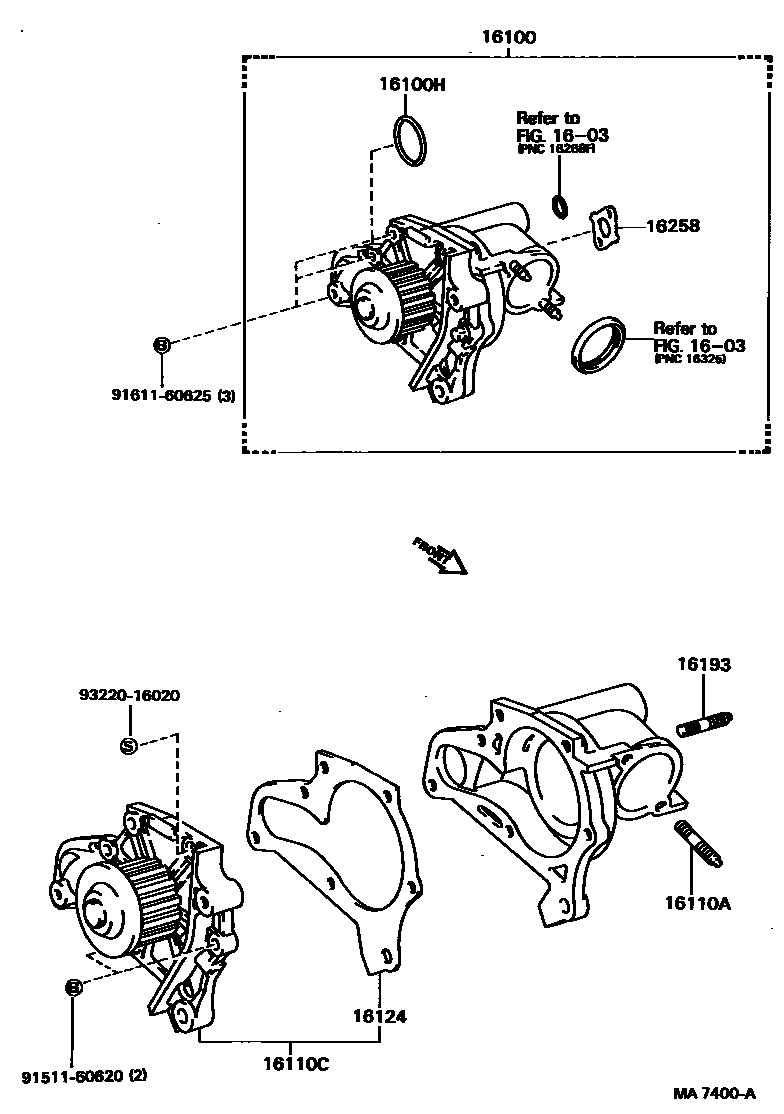

Toyota CAMRY Water Pump EPC diagram — MA7400A
Water Pump — MA7400A (198406 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-69075 · 16100-69085 · 16100-79045
16100BRing pin (for water pump assembly)90253-11021
16100HO-ring (for water pump)90301-37005 · 96711-24037
16110AStud bolts (for fixing the water outlet)16193-63010
16110CWater pump assembly without cover16110-63010 · 16110-69035 · 16110-79015
16124water pump cover gasket16124-63010 · 16124-88360
16193Studs (for water pump cover)90029-01500
16258Pad (for heater return)16258-15011
16271water pump gasket16271-64010
