Toyota CAMRY 电子燃油喷射系统 — Figure 8404

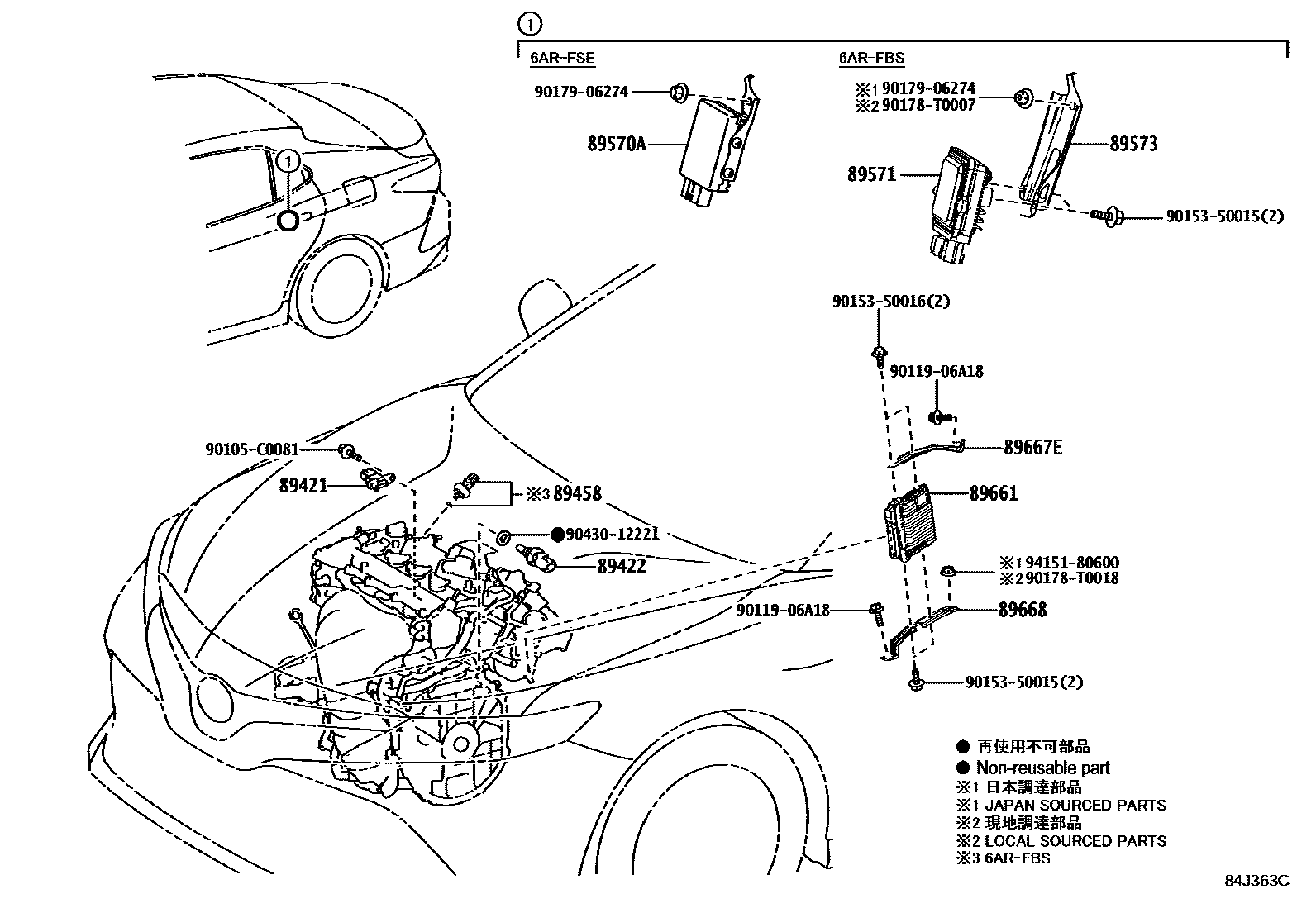

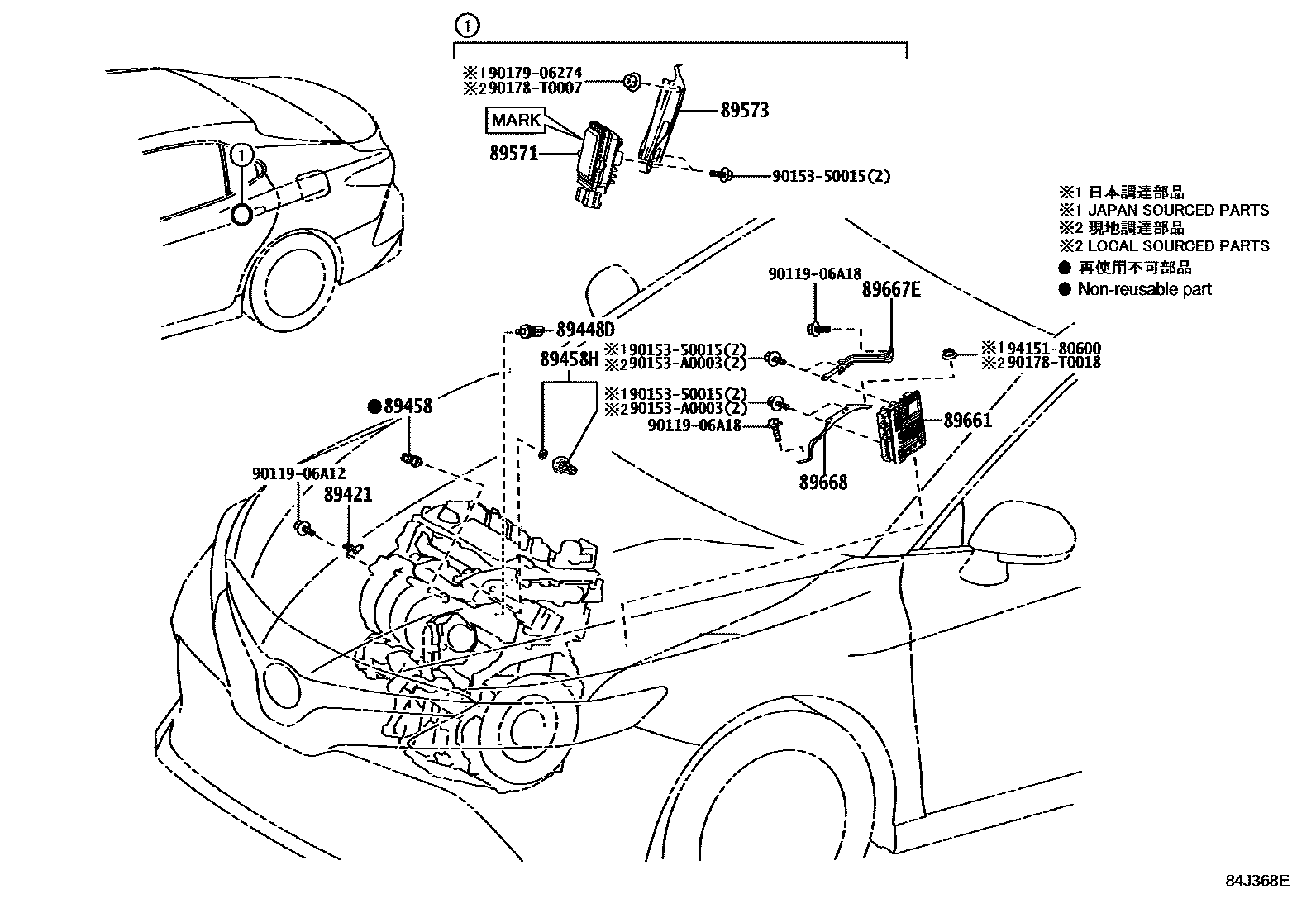

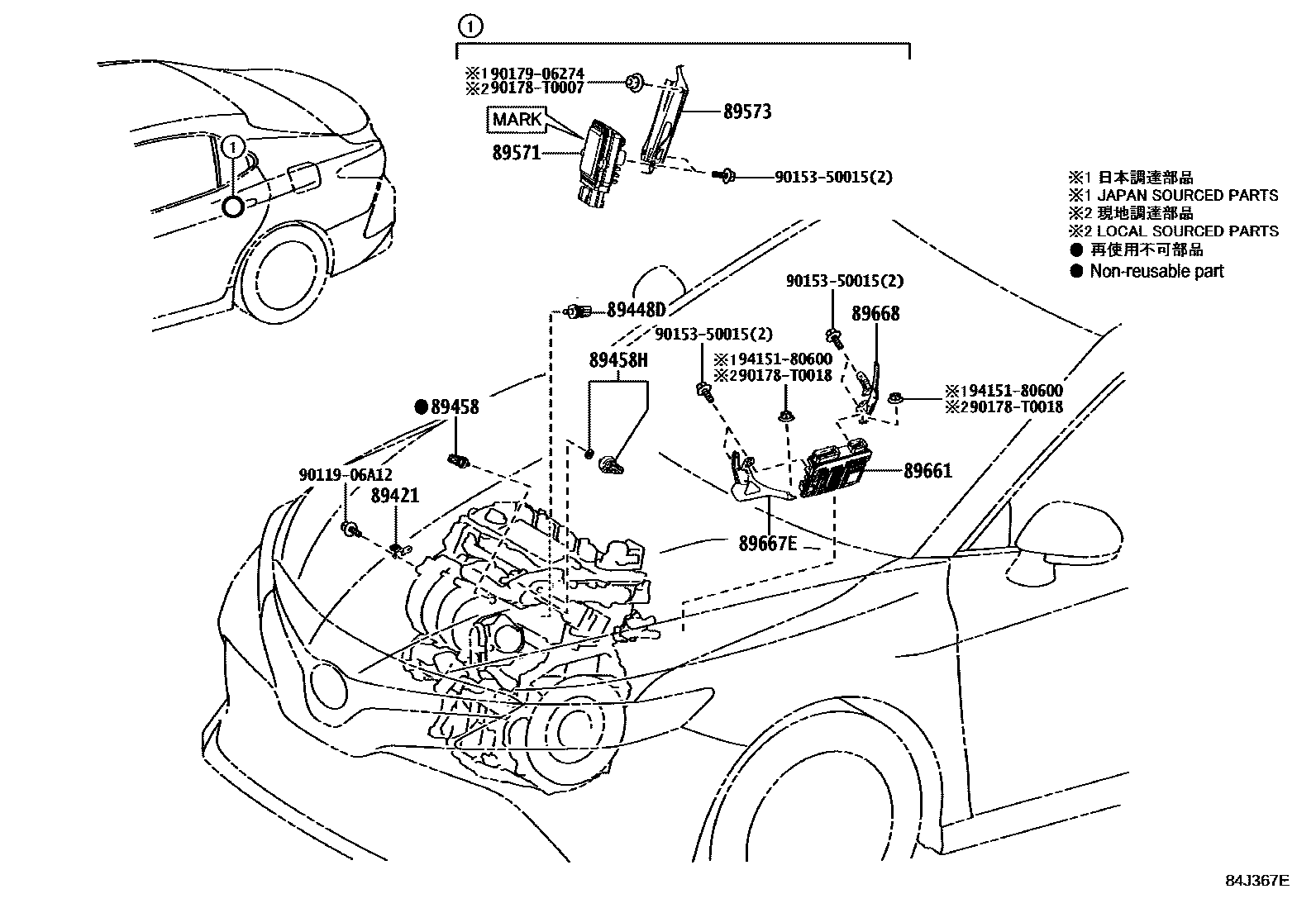

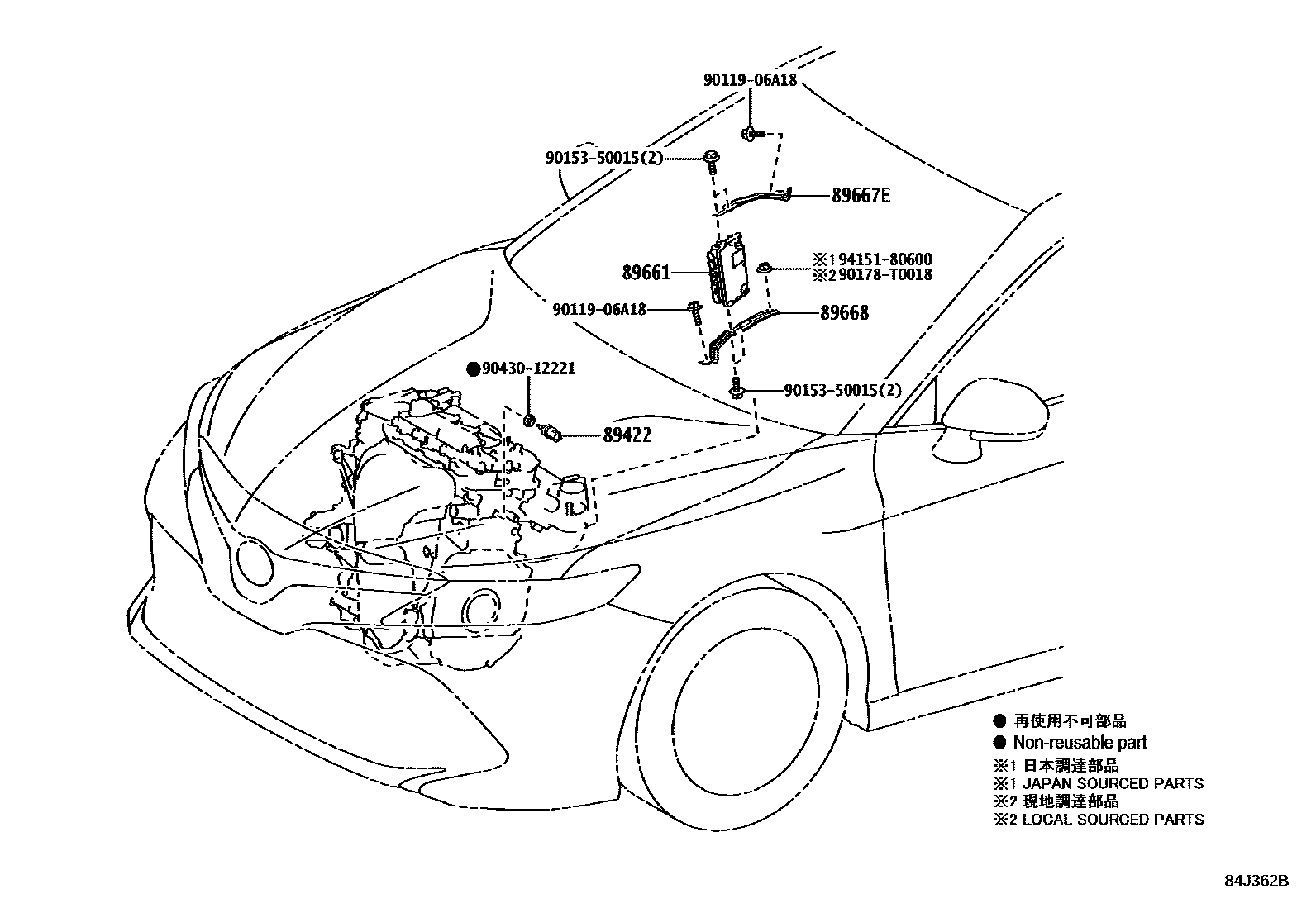

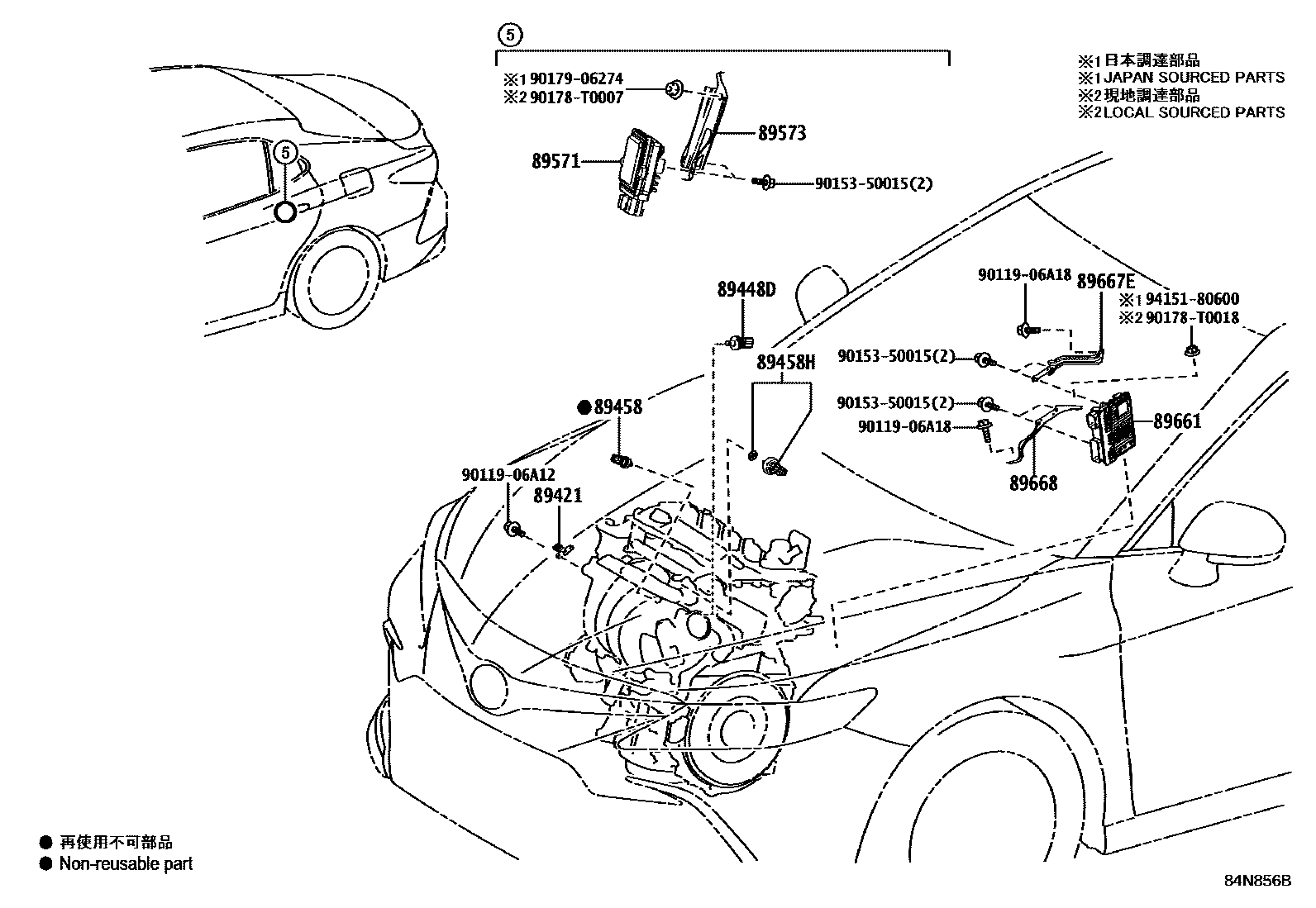

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 5 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89448D | Oil pressure and sensors | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 · 89458-33041 |
| 89458H | No. 2 fuel pressure sensor | 89458-33041 · 89458-33042 |
| 89570A | Fuel pump control ECU assembly | 89570-33080 |
| 89571 | Fuel pump control ECU | 89571-33030 · 89571-42010 |
| 89573 | Fuel pump control ECU bracket | 89573-06050 · 89573-06070 |
| 89661 | Engine control ECU | 89661-06P00 · 89661-06Y60 · 89661-06Y70 · 89661-06Z10 · 89661-06Z20 · 89661-06Z90 · 89661-0X150 · 89661-0X151 · 89661-0X160 · 89661-0X161 · 89661-0X320 · 89661-0XA00 · 89661-0XA10 · 89661-0XA20 · 89661-0XA30 · 89661-0XA40 · 89661-0XA50 · 89661-0XA60 |
| 89667E | No. 1 engine control ECU bracket | 89667-06300 · 89667-06310 · 89667-06330 · 89667-33190 · 89667-33200 |
| 89668 | No. 2 engine control ECU bracket | 89668-06300 · 89668-06330 · 89668-06360 · 89668-33240 · 89668-33250 · 89668-33290 |
