Toyota CAMRY 发动机盖和前翼子板 — Figure 5302

Toyota CAMRY EPC diagram 5302, 发动机盖和前翼子板, with 2 images and 30 PNC and OE references.

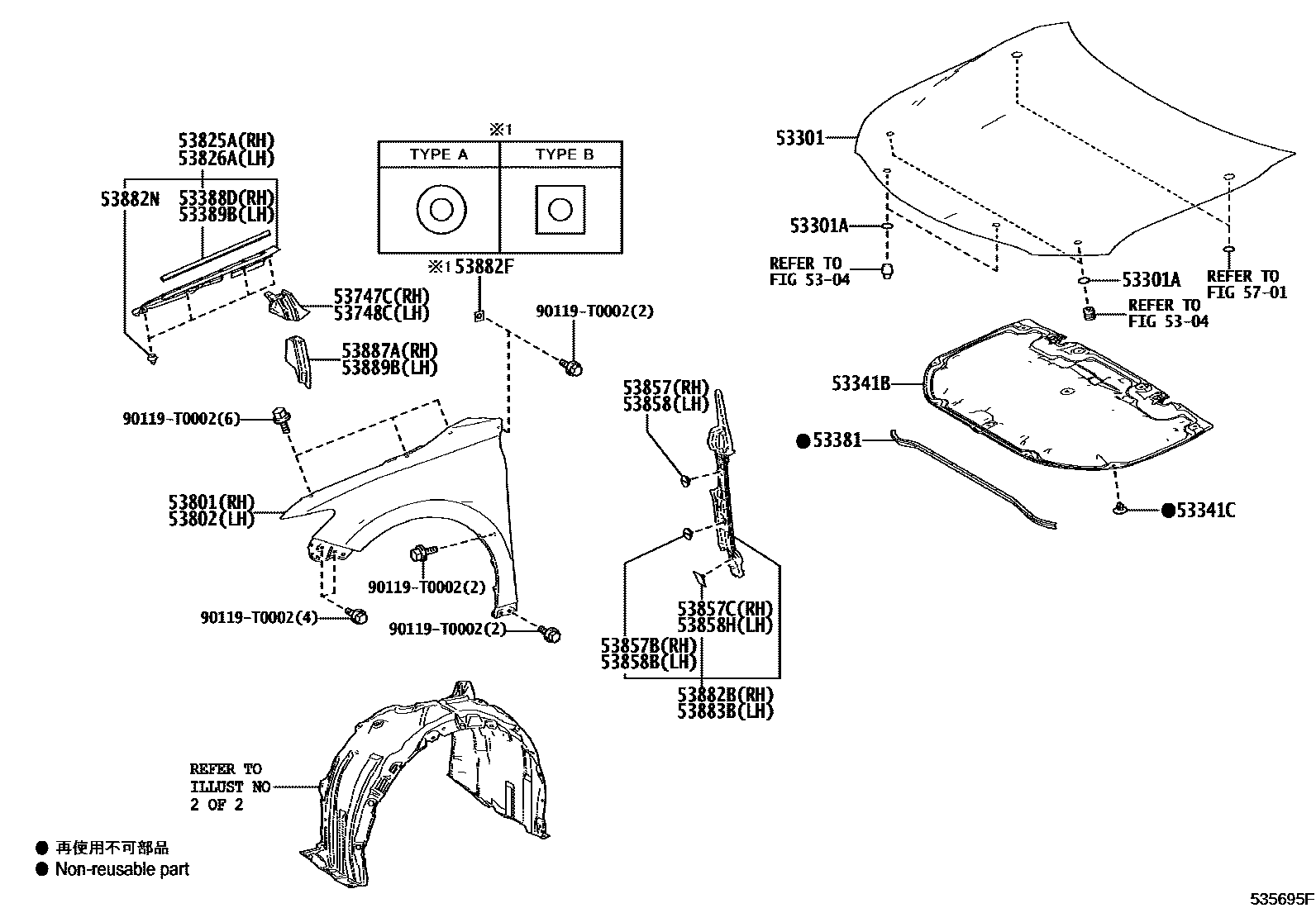

Toyota CAMRY 发动机盖和前翼子板 EPC diagram — 535695F
发动机盖和前翼子板 — 535695F (201810 – 999999)
Toyota CAMRY 发动机盖和前翼子板 EPC diagram — 536423E
发动机盖和前翼子板 — 536423E (201810 – 999999)

PNC and OE references

PNCPart nameOE numbers
53301Engine cover sub-assembly53301-06360
53301AHole plug (for engine cover)90950-06124 · 90950-T6002
53341Bengine cover gasket53341-06500
53341CClip (for engine cover gasket)90467-09050 · 90467-T0014
53381Engine cover to radiator bracket seal53381-06230
53388DEngine cover to right front fender seal53388-06230
53389BEngine cover to left front fender seal53388-06230
53747CRight air sealing plate53747-06080
53748CLeft air sealing plate53748-06080
53801Right front fender sub-assembly53801-06200
53802Left front fender sub-assembly53802-06210
53825ARight front fender protection piece53825-06220
53826AProtection piece on left front fender53826-06220
53857Right front fender external panel fixing piece53857-06030 · 53857-47011
53857BRight front fender external panel fixing piece53857-06030
53857CRight front fender external panel fixing piece53857-12010
53858Left front fender external panel fixing piece53857-06030 · 53857-47011
53858BLeft front fender external panel fixing piece53857-06030
53858HLeft front fender external panel fixing piece53857-12010
53875ARight front fender lining53805-06250
53875CFront fender lining clip90467-T0039
53875PScrew No. 190159-60622 · 90159-60623
53875SGasket No. 190189-06065 · 90189-06236 · 90189-T0018
53876ALeft front fender lining53806-06260
53882BRight front fender seal53882-06210
53882Ffront fender seal53882-30030 · 53882-33060
53882NClip (for front fender seal)90467-10161 · 90467-T0021
53883BLeft front fender seal53883-06200
53887ANo. 1 front fender splash guard seal53887-06050
53889BNo. 2 left front fender splash guard seal53889-06140
